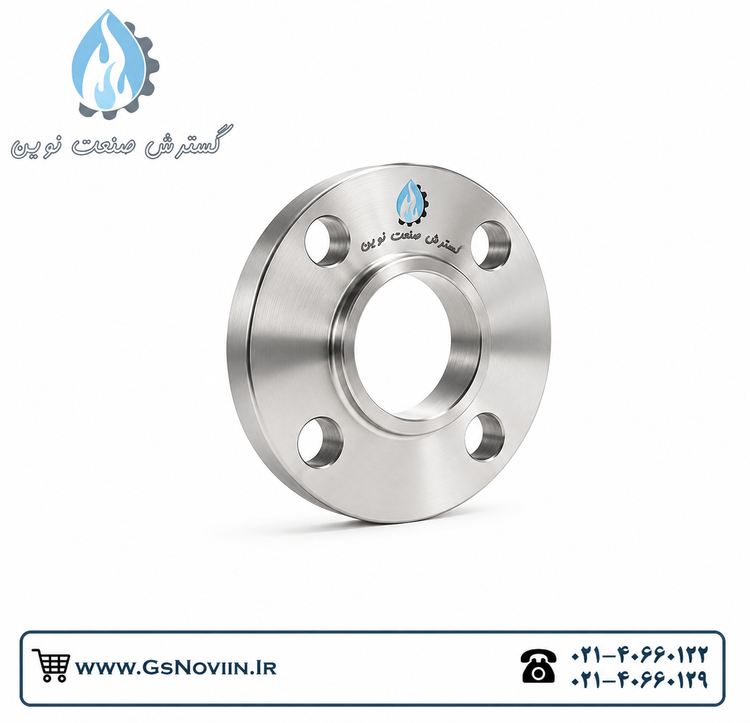

فلنج اسلیپون (SO) کلاس 150 RF استیل 304 ASTM A182 F304

فلنج اسلیپون چیست؟ (Slip On Flange)

فلنج اسلیپون به فلنج هایی گفته می شود که به دلیل شکل ظاهری خود به عنوان فلنج تخت هم شناخته شده اند. این فلنج ها برای اتصال خط لوله، اتصالات و سایر تجهیزات کاربرد دارند و عموما از روش Fillet Welding برای جوشکاری آن استفاده می شود.

به دلیل اینکه قطر داخلی در فلنج اسلیپون، اندکی بیشتر از قطر خارجی لوله هم سایزش می باشد. جوشکاری این نوع فلنج از قسمت خارجی و داخلی صورت می گیرد تا مقاومت و استحکام آن بیشتر شده و از نشت سیال به بیرون ممانعت کند. هایپر صنعت فامکو ارائه دهنده انواع فلنج اسلیپون در سایز ها و کلاس های مختلف می باشد:

• فلنج اسلیپون تخت PN (از جنس ورق ST37)
• فلنج اسلیپون فورج فولادی (از جنس فولاد فورج A105)
• فلنج اسلیپون استنلس استیل (از جنس استیل ضد زنگ A182)



مشخصات فنی فلنج اسلیپون

فلنج های اسلیپون در انواع Flat Face و Raised Face در سایز های ½ تا 60 اینچ و کلاس های 150، 300، 600، 900، 1500 و 2500 بر اساس استاندارد ASME-B16.5 و BS3293 تولید و استفاده می شوند. در فلنج اسلیپان لوله در داخل فلنج قرار گرفته و مرز بین لوله و فلنج به وسیله جوشکاری به روش فیلت پر می شود. این فلنج ها در انواع فولادی معمولی جنس ST37 با استاندارد DIN 86029، فولادی فورج شده با استاندارد ASTM A105 یا ASTM A350 و استنلس استیل فورج شده با استاندارد های ASTM A182 F304/304L ، ASTM A182 F306/316L و ASTM A182 F321 تولید می گردند.







تفاوت فلنج اسلیپون و فلنج گلودار چیست؟

فلنج گلودار همانطور که از اسمش پیداست دارای یک لبه بلند تر نسبت به فلنج اسلیپون است. فلنج اسلیپون دارای قابلیت نصب آسان تری نسبت به فلنج گلودار می باشد و مقاومت آن در برابر فشار داخلی دو سوم و در برابر تحمل خستگی یک سوم فلنج گلو دار است. طول عمر فلنج اسلیپون دو سوم فلنج گلودار جوشی است. فلنج اسلیپون حتما باید از درون و بیرون به لوله جوش شود. به دلیل روش جوشکاری مورد استفاده برای تصال فلنج های اسلیپون، اغلب هزینه بیشتری را برای کارفرما ایجاد می کنند و علی رغم قیمت پایین تر نسبت به فلنج گلودار استقبال کمتری از این نوع صورت می گیرد.





کاربرد فلنج اسلیپ آن Slip On

• اتصال پمپ به لوله
• اتصال الکترو موتور به گیربکس
• اتصال لوله به شیرآلات
• فلنج NACE برای آب دریا و مواردی که PH بالا می باشد کاربرد دارد.
• از فلنج استیل اسلیپان برای صنایع غذایی استفاده می شود.
• از فلنج فولادی در خطوط انتقال نفت و پتروشیمی استفاده می شود.
• استفاده در خطوط کم فشار و دارای ریسک کم نشتی
• استفاده در خطوط نفت، گاز و غیره
• استفاده در خطوط هوای فشرده
• استفاده در خطوط آتش نشانی و اطفاء حریق

مزایای فلنج اسلیپون

• نصب آسان و کم هزینه
• قیمت پایین تر
• وزن کمتر
• عدم نشتی و آب بندی خوب
• زمان کمتر برای بررسی برش لوله



برند های فلنج اسلیپون قابل تامین در هایپر صنعت فامکو

• فلنج فراری Ferrari
• فلنج فد FAD
• فلنج بنکن Benkan
• فلنج ملسی Melesi
• فلنج گالبرتی Galperti
• فلنج کا ان اس KNS
