دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه سوزنی (Globe Valve)
نوع شیر:کشویی فورج جوشی Socket Weld (SW)
جنس بدنه:استنلس استیل فورج ASTM A182 F316
کلاس فشار:Class 800

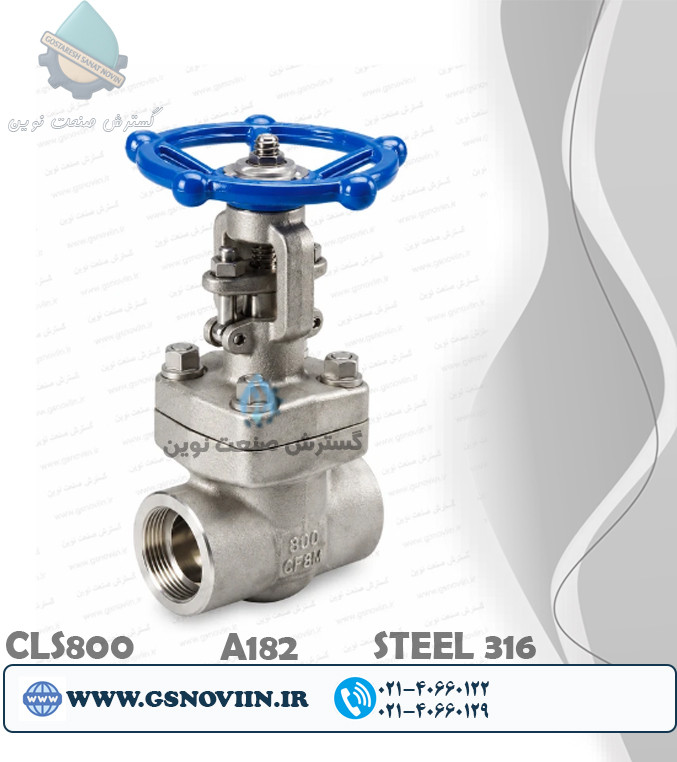

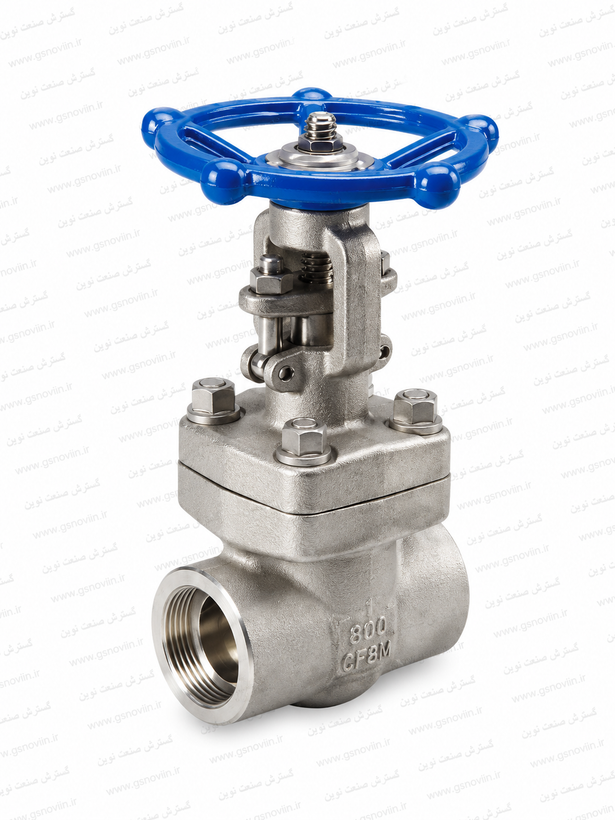

شیرفلکه کشویی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316
Stainless Steel 316 Gate Valve Socket Weld (SW) Class 800 ASTM A182 F316
برند:OMB
سایر سایز ها
مشخصات
نوع محصول
شیرفلکه سوزنی (Globe Valve)
نوع شیر
کشویی فورج جوشی Socket Weld (SW)
جنس بدنه
استنلس استیل فورج ASTM A182 F316
کلاس فشار
Class 800
نوع اتصال
جوشی سوکتی (Socket Weld - SW)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
دیسک سوزنی (Globe Type)
جنس دیسک (Disc)
استنلس استیل ASTM A182 F316
جنس استم (Stem)
استنلس استیل ASTM A182 F316
جنس نشیمنگاه (Seat)
استنلس استیل 316 / Hard Faced
نوع آب‌بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
سیالات قابل استفاده
آب، آب دریا، بخار، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
بدنه فورج با استحکام بالا، اتصال Socket Weld بدون نشتی، مقاومت بسیار بالا در برابر خوردگی، مناسب برای فشار بالا، افت فشار بسیار کم در حالت باز و طول عمر بالا
توضیحات
معرفی شیرفلکه کشویی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316
شیرفلکه کشویی یا Gate Valve یکی از اصلی‌ترین شیرآلات صنعتی برای قطع و وصل کامل جریان سیال است. این نوع شیر در حالت کاملاً باز، مسیر عبور سیال را تقریباً بدون مانع نگه می‌دارد و افت فشار بسیار ناچیزی ایجاد می‌کند. به همین دلیل در خطوط انتقال اصلی، سیستم‌های فشار بالا و تأسیسات حساس صنعتی استفاده گسترده‌ای دارد.
این مدل از استنلس استیل فورج ASTM A182 F316 ساخته شده و دارای اتصال Socket Weld (SW) مطابق استاندارد ASME B16.11 است. اتصال جوشی باعث ایجاد اتصال بسیار مستحکم، مقاوم در برابر نشتی و مناسب برای خطوط ثابت و فشار بالا می‌شود.
کاربردهای شیرفلکه کشویی استیل 316 جوشی SW کلاس 800
- خطوط انتقال فشار بالا در صنایع نفت و گاز
- صنایع پتروشیمی و پالایشگاه‌ها
- سیستم‌های بخار و سیالات دمای بالا
- صنایع شیمیایی با سیالات خورنده
- صنایع دریایی و آب دریا
- نیروگاه‌ها و سیستم‌های انرژی
- خطوط فرآیندی حساس و دائمی
- سیستم‌های صنعتی با نیاز به ایمنی بالا
این شیر برای قطع و وصل کامل جریان طراحی شده و نباید برای تنظیم دبی استفاده شود.
مزیت اتصال Socket Weld (SW)
| Socket Weld (SW) | رزوه‌ای NPT |
|---|---|
| استحکام بسیار بالا در فشار و دما | نصب سریع‌تر |
| نشتی نزدیک به صفر | نیازمند آب‌بندی رزوه |
| مناسب خطوط ثابت و حیاتی | مناسب پروژه‌های قابل سرویس |
| مقاوم در برابر ارتعاش شدید | محدودتر در فشارهای خیلی بالا |
اتصال SW در پروژه‌های حساس صنعتی که ایمنی و عدم نشتی اهمیت حیاتی دارد، انتخاب استاندارد محسوب می‌شود.
چرا استیل 316؟
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| مقاومت در برابر خوردگی | خوب | عالی |
| مقاومت در برابر کلرید و آب دریا | محدود | بسیار بالا |
| دوام در محیط شیمیایی | متوسط | بسیار عالی |
| طول عمر در شرایط سخت | خوب | بسیار بالا |
وجود مولیبدن در آلیاژ 316 باعث افزایش مقاومت در برابر خوردگی حفره‌ای و شیمیایی شده و آن را برای محیط‌های دریایی و صنعتی سنگین بسیار مناسب می‌کند.
مزایای فنی محصول
- بدنه فورج ASTM A182 F316 با استحکام بالا
- ایزولاسیون کامل جریان بدون افت فشار در حالت باز
- اتصال جوشی Socket Weld با ایمنی بالا
- مناسب فشار بالا مطابق Class 800
- مقاومت عالی در برابر خوردگی و کلرید
- عملکرد پایدار در شرایط صنعتی سخت
- مناسب برای خطوط ثابت و حیاتی
- طول عمر بالا و نیاز کم به تعمیرات
راهنمای انتخاب
اگر پروژه شما در محیط‌های خورنده، دریایی یا شیمیایی اجرا می‌شود و نیاز به اتصال کاملاً ایمن و دائمی دارید، شیرفلکه کشویی استنلس استیل 316 جوشی SW کلاس 800 بهترین انتخاب است. در پروژه‌هایی که نیاز به باز و بست مکرر یا سرویس دوره‌ای دارند، اتصال رزوه‌ای گزینه مناسب‌تری خواهد بود.
جمع‌بندی
شیرفلکه کشویی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316 یک شیر صنعتی قابل اعتماد برای ایزولاسیون جریان در شرایط فشار بالا و محیط‌های بسیار خورنده است. ترکیب بدنه فورج، اتصال جوشی مقاوم و آلیاژ 316 باعث شده این محصول در صنایع نفت، گاز، پتروشیمی، دریایی، شیمیایی و نیروگاهی عملکردی ایمن، پایدار و طولانی‌مدت ارائه دهد.
نقد و بررسی
نقد و بررسی شیرفلکه کشویی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316
شیرفلکه کشویی یا Gate Valve از تجهیزات کلیدی در خطوط انتقال صنعتی است که برای ایزولاسیون کامل جریان سیال طراحی شده است. عملکرد آن به‌گونه‌ای است که در حالت کاملاً باز، مسیر جریان تقریباً بدون مانع بوده و افت فشار بسیار ناچیزی ایجاد می‌شود. این ویژگی آن را برای خطوط فشار بالا و کاربردهای حساس صنعتی مناسب می‌کند.
مدل مورد بررسی از استنلس استیل فورج ASTM A182 F316 ساخته شده و دارای اتصال Socket Weld (SW) مطابق استاندارد ASME B16.11 است. این ترکیب، استحکام مکانیکی بالا، نشتی بسیار پایین و دوام طولانی‌مدت در شرایط سخت صنعتی را تضمین می‌کند.
عملکرد در سیستم‌های صنعتی
این شیر فقط برای دو حالت کاملاً باز یا کاملاً بسته طراحی شده است. استفاده از آن برای کنترل جریان توصیه نمی‌شود، زیرا حرکت نیمه‌باز دیسک باعث سایش نشیمنگاه و کاهش عمر آب‌بندی خواهد شد.
مزیت اصلی این مدل، عملکرد مطمئن در ایزولاسیون کامل جریان همراه با مقاومت بالا در برابر فشار و خوردگی است.
بررسی اتصال Socket Weld (SW)
| Socket Weld | NPT رزوه‌ای |
|---|---|
| نشتی نزدیک به صفر | وابسته به آب‌بندی رزوه |
| مناسب فشار و دمای بالا | مناسب تعمیر و سرویس سریع |
| مقاومت مکانیکی بسیار بالا | نصب ساده‌تر |
| مناسب خطوط دائمی و حیاتی | مناسب پروژه‌های قابل تغییر |
در پروژه‌هایی که ایمنی، پایداری و عدم نشتی اهمیت حیاتی دارد، اتصال SW انتخاب حرفه‌ای و استاندارد صنعتی محسوب می‌شود.
مزایا و محدودیت‌ها
مزایا
- ایزولاسیون کامل جریان در شرایط فشار بالا.
- بدنه فورج ASTM A182 F316 با مقاومت بالا.
- مقاومت بسیار عالی در برابر خوردگی و کلرید.
- اتصال Socket Weld با نشتی بسیار کم.
- مناسب Class 800 برای کاربردهای سنگین.
- دوام بالا در محیط‌های دریایی و شیمیایی.
- مناسب خطوط صنعتی حساس و دائمی.
محدودیت‌ها
- مناسب کنترل جریان نیست.
- نیازمند جوشکاری دقیق و تخصصی است.
- جداسازی و تعمیر دشوارتر نسبت به رزوه‌ای.
- هزینه نصب اولیه بالاتر.
اشتباهات رایج در انتخاب
- استفاده از شیر کشویی برای تنظیم دبی.
- اجرای غیر استاندارد جوش Socket Weld.
- انتخاب سایز نامناسب نسبت به ظرفیت خط.
- عدم توجه به ماهیت دائمی بودن اتصال SW.
- استفاده در سیستم‌هایی که نیاز به سرویس مکرر دارند.
جمع‌بندی مهندسی
شیرفلکه کشویی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316 یک انتخاب صنعتی حرفه‌ای برای ایزولاسیون جریان در شرایط سخت و محیط‌های خورنده است. ترکیب بدنه فورج، آلیاژ 316 و اتصال جوشی SW باعث شده این محصول در صنایع نفت، گاز، پتروشیمی، دریایی، شیمیایی و نیروگاهی عملکردی بسیار پایدار، ایمن و طولانی‌مدت ارائه دهد.
