دستهبندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه سوزنی (Globe Valve)
نوع شیر:کشویی فورج جوشی Socket Weld (SW)
جنس بدنه:استنلس استیل فورج ASTM A182 F304
کلاس فشار:Class 800

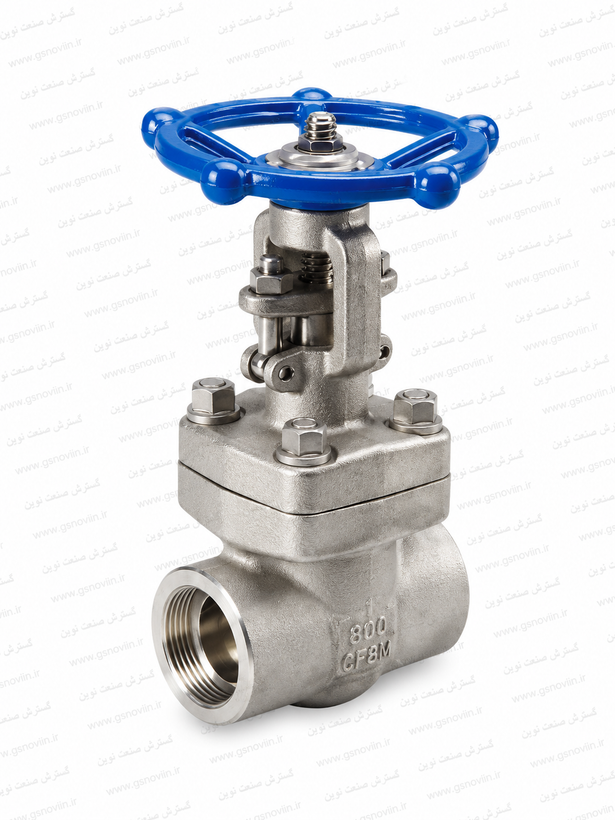

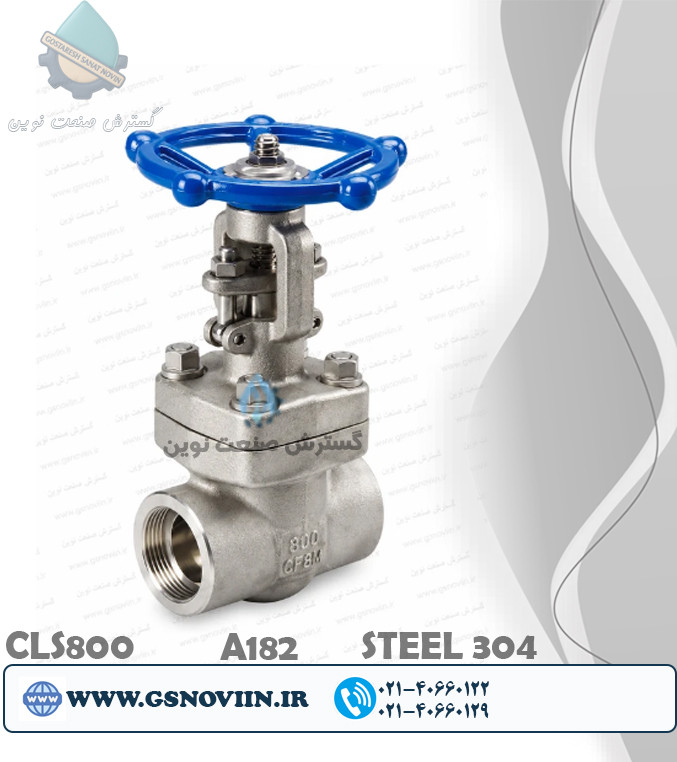

شیرفلکه کشویی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
برند: OMB
سایر سایز ها
نقد و بررسی شیرفلکه کشویی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
شیرفلکه کشویی یا Gate Valve از شیرآلات صنعتی حیاتی برای ایزولاسیون کامل جریان در خطوط فشار بالا محسوب میشود. طراحی این شیر بهگونهای است که در حالت کاملاً باز، مسیر عبور سیال تقریباً بدون مانع بوده و افت فشار بسیار ناچیزی ایجاد میکند. این ویژگی باعث شده در خطوط اصلی انتقال سیال، انتخابی استاندارد و قابل اعتماد باشد.
مدل مورد بررسی با بدنه فورج ASTM A182 F304 و اتصال Socket Weld (SW) طراحی شده است. این ترکیب باعث افزایش استحکام مکانیکی اتصال و کاهش احتمال نشتی در خطوط ثابت و فشار بالا میشود. از نظر اقتصادی نیز نسبت به استیل 316 مقرونبهصرفهتر است و برای کاربردهای عمومی صنعتی گزینهای رایج محسوب میشود.
عملکرد در سیستمهای صنعتی
این شیر تنها برای دو حالت کاملاً باز یا کاملاً بسته طراحی شده است. استفاده از آن برای کنترل دبی توصیه نمیشود، زیرا تماس نیمهباز دیسک با نشیمنگاه میتواند باعث سایش و کاهش عمر آببندی شود.
مزیت اصلی این شیر، قطع و وصل مطمئن جریان بدون افت فشار در حالت باز است.
بررسی اتصال Socket Weld (SW)
| Socket Weld | NPT رزوهای |
|---|---|
| استحکام مکانیکی بسیار بالا | نصب سریعتر |
| نشتی نزدیک به صفر | وابسته به آببندی رزوه |
| مناسب خطوط فشار و ارتعاش بالا | مناسب تعمیر و سرویس آسان |
| مناسب سیستمهای دائمی | مناسب پروژههای قابل تغییر |
در پروژههایی که ایمنی و عدم نشتی اهمیت بالایی دارد، اتصال SW انتخاب حرفهایتری نسبت به رزوهای محسوب میشود.
مزایا و محدودیتها
مزایا
- ایزولاسیون کامل جریان در خطوط فشار بالا.
- بدنه فورج ASTM A182 F304 با استحکام مناسب.
- اتصال Socket Weld با نشتی بسیار کم.
- عملکرد پایدار در شرایط صنعتی سخت.
- مناسب Class 800 برای فشار بالا.
- هزینه مناسبتر نسبت به مدل 316.
- مناسب برای سیستمهای ثابت صنعتی.
محدودیتها
- برای کنترل جریان مناسب نیست.
- نصب نیازمند جوشکاری تخصصی است.
- امکان جداسازی و سرویس سختتر نسبت به NPT.
- نیاز به دقت بالا در اجرای جوشکاری.
اشتباهات رایج در انتخاب
- استفاده از شیر کشویی برای تنظیم جریان.
- عدم رعایت استاندارد جوش در اتصال SW.
- انتخاب سایز نامناسب نسبت به دبی خط.
- استفاده در سیستمهایی که نیاز به سرویس مکرر دارند.
- عدم توجه به فضای کافی برای عملکرد فلکه.
جمعبندی مهندسی
شیرفلکه کشویی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304 گزینهای مطمئن برای ایزولاسیون جریان در خطوط فشار بالا و سیستمهای صنعتی ثابت است. بدنه فورج، اتصال جوشی مقاوم و طراحی گیت باعث شده این محصول در صنایع نفت، گاز، پتروشیمی، تأسیسات و خطوط فرآیندی عملکردی پایدار و ایمن ارائه دهد. این مدل برای پروژههایی که اولویت آنها استحکام اتصال و عدم نشتی است، انتخابی استاندارد محسوب میشود.
