دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه سوزنی (Globe Valve)
نوع شیر:کشویی فورج رزوهای (Threaded Gate Valve)
جنس بدنه:استنلس استیل فورج ASTM A182 F304
کلاس فشار:Class 800

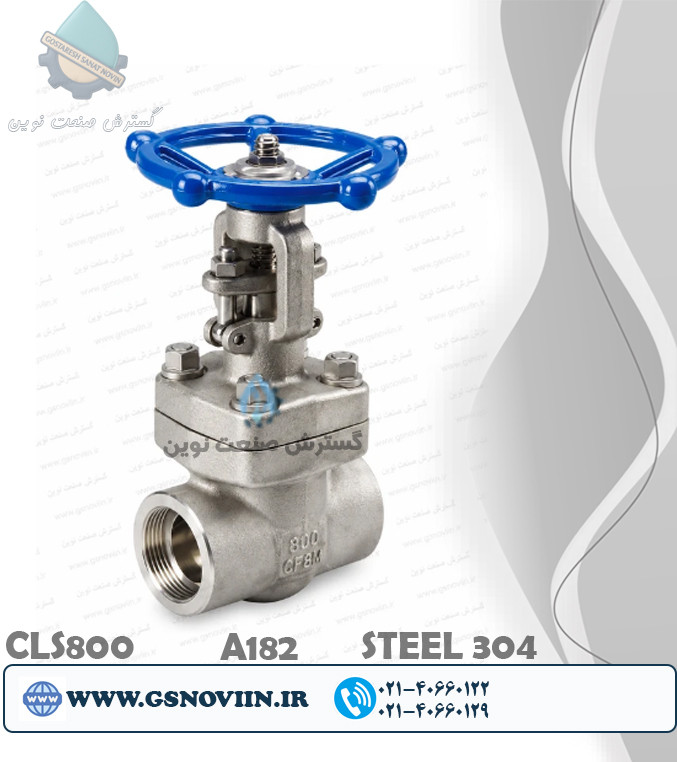

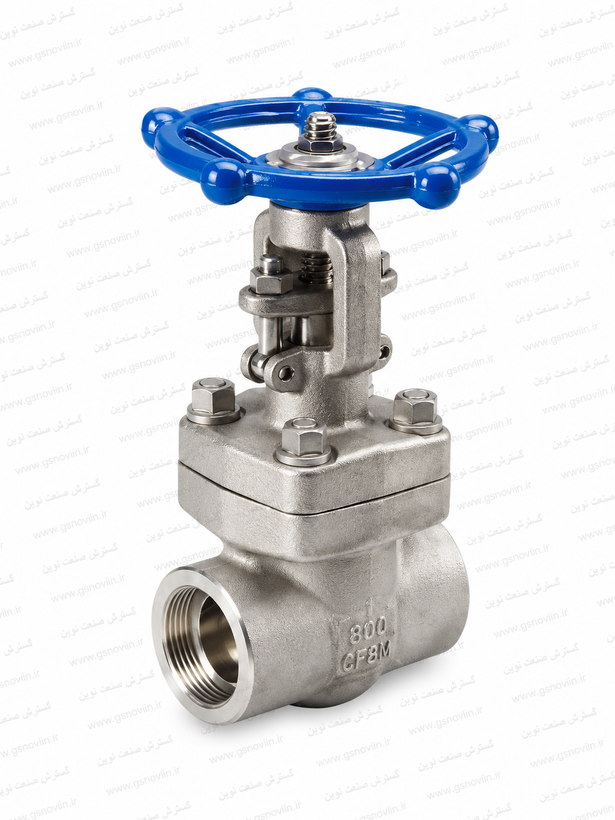

شیرفلکه کشویی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
Stainless Steel 304 Gate Valve Threaded NPT Class 800 ASTM A182 F304
برند:OMB
مشخصات
نوع محصول
شیرفلکه سوزنی (Globe Valve)
نوع شیر
کشویی فورج رزوهای (Threaded Gate Valve)
جنس بدنه
استنلس استیل فورج ASTM A182 F304
کلاس فشار
Class 800
نوع اتصال
رزوهای NPT (Threaded)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
دیسک سوزنی (Globe Type)
جنس دیسک (Disc)
استنلس استیل ASTM A182 F304
جنس استم (Stem)
استنلس استیل ASTM A182 F304
جنس نشیمنگاه (Seat)
استنلس استیل 304 / Hard Faced
نوع آب‌بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
سیالات قابل استفاده
آب، آب دریا، بخار، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
بدنه فورج با استحکام بالا، مناسب برای فشار بالا، افت فشار بسیار کم در حالت کاملاً باز، اتصال رزوهای NPT با نصب آسان و طول عمر بالا
توضیحات
معرفی شیرفلکه کشویی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
شیرفلکه کشویی یا Gate Valve یکی از اصلی‌ترین شیرآلات صنعتی برای قطع و وصل کامل جریان سیال است. این نوع شیر به‌گونه‌ای طراحی شده که در حالت کاملاً باز، مسیر عبور سیال تقریباً بدون مانع بوده و افت فشار بسیار ناچیزی ایجاد می‌کند. به همین دلیل در خطوط انتقال اصلی، تأسیسات صنعتی و سیستم‌های فشار بالا کاربرد گسترده‌ای دارد.
این مدل از استنلس استیل فورج ASTM A182 F304 ساخته شده و دارای اتصال رزوهای NPT مطابق استاندارد ASME B1.20.1 است. این ترکیب باعث شده شیر از نظر اقتصادی مقرون‌به‌صرفه باشد و در عین حال برای بسیاری از کاربردهای صنعتی با خورندگی معمولی، عملکرد قابل قبول و پایدار ارائه دهد.
کاربردهای شیرفلکه کشویی استیل 304 کلاس 800
- قطع و وصل جریان در خطوط انتقال سیال
- سیستم‌های آب، بخار و هوای فشرده
- صنایع نفت، گاز و پتروشیمی (شرایط عمومی)
- تأسیسات صنعتی و ساختمانی
- خطوط انتقال روغن و سیالات غیرخورنده شدید
- سیستم‌های HVAC
- صنایع غذایی و دارویی
- کاربردهای عمومی صنعتی با فشار بالا
این شیر برای کنترل دبی طراحی نشده و باید فقط در حالت کاملاً باز یا بسته استفاده شود.
مزایای اتصال رزوهای NPT
| رزوهای NPT | Socket Weld |
|---|---|
| نصب سریع و بدون جوشکاری | نیاز به جوشکاری تخصصی |
| مناسب تعمیر و تعویض آسان | مناسب خطوط دائمی |
| هزینه نصب کمتر | استحکام بالاتر در لرزش شدید |
| مناسب پروژه‌های قابل سرویس | مناسب سیستم‌های ثابت |
اتصال رزوهای NPT برای پروژه‌هایی که نیاز به دسترسی دوره‌ای جهت تعمیر یا تعویض دارند، انتخابی بسیار کاربردی است.
چرا استیل 304؟
| ویژگی | استیل 304 |
|---|---|
| مقاومت در برابر خوردگی | بسیار خوب |
| مقاومت در برابر زنگ‌زدگی | عالی |
| مناسب برای آب و سیالات عمومی | ★★★★★ |
| هزینه اقتصادی | مناسب و مقرون‌به‌صرفه |
استیل 304 (ASTM A182 F304) یکی از پرکاربردترین آلیاژهای صنعتی است که برای شرایط کاری عمومی، عملکرد پایدار، قابل اعتماد و اقتصادی ارائه می‌دهد.
مزایای فنی محصول
- بدنه فورج ASTM A182 F304 با استحکام مناسب
- قطع و وصل کامل جریان بدون افت فشار محسوس
- اتصال رزوهای NPT با نصب آسان
- تحمل فشار بالا مطابق Class 800
- عملکرد پایدار در شرایط صنعتی عمومی
- هزینه نگهداری پایین
- مناسب برای خطوط انتقال سیال
- طول عمر مناسب در محیط‌های غیرخورنده شدید
راهنمای انتخاب
اگر پروژه شما در شرایط صنعتی عمومی با خورندگی معمولی اجرا می‌شود و نیاز به شیر ایزولاسیون مطمئن دارید، شیرفلکه کشویی استنلس استیل 304 رزوهای NPT کلاس 800 گزینه‌ای اقتصادی و کاربردی است. در محیط‌های خورنده‌تر یا دریایی، استفاده از مدل 316 توصیه می‌شود.
جمع‌بندی
شیرفلکه کشویی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304 با طراحی گیت، بدنه فورج و اتصال رزوهای استاندارد، گزینه‌ای مناسب برای قطع و وصل جریان در خطوط فشار بالا با شرایط کاری عمومی است. این محصول در صنایع تأسیساتی، نفت و گاز، غذایی، دارویی و خطوط فرآیندی با خورندگی معمولی عملکردی پایدار و اقتصادی ارائه می‌دهد.
نقد و بررسی
نقد و بررسی شیرفلکه کشویی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
شیرفلکه کشویی یا Gate Valve از جمله شیرآلات صنعتی است که برای ایزولاسیون کامل جریان سیال طراحی شده است. عملکرد این شیر بر اساس حرکت عمودی دیسک (Gate) انجام می‌شود و در حالت کاملاً باز، مسیر جریان تقریباً بدون مانع بوده و افت فشار بسیار کمی ایجاد می‌کند. همین ویژگی آن را برای خطوط انتقال اصلی و سیستم‌های فشار بالا مناسب می‌سازد.
این مدل با بدنه فورج ASTM A182 F304 و اتصال رزوهای NPT، ترکیبی از استحکام مناسب و نصب آسان را ارائه می‌دهد. از نظر اقتصادی نیز نسبت به مدل‌های 316 مقرون‌به‌صرفه‌تر است و برای بسیاری از کاربردهای صنعتی عمومی انتخاب استاندارد محسوب می‌شود.
عملکرد در سیستم‌های صنعتی
این شیر تنها برای دو وضعیت کاملاً باز یا کاملاً بسته طراحی شده است. استفاده از آن برای تنظیم جریان توصیه نمی‌شود، زیرا تماس نیمه‌باز دیسک با نشیمنگاه می‌تواند باعث سایش و کاهش آب‌بندی در طول زمان شود.
مزیت اصلی این شیر، عبور جریان بدون افت فشار در حالت باز و عملکرد مطمئن در قطع کامل جریان است.
بررسی اتصال رزوهای NPT
| رزوهای NPT | Socket Weld |
|---|---|
| نصب سریع و بدون جوشکاری | نیاز به جوشکاری تخصصی |
| مناسب تعمیر و تعویض آسان | مناسب خطوط دائمی |
| هزینه نصب کمتر | مقاومت بالاتر در شرایط ارتعاشی شدید |
| کاربردی در پروژه‌های قابل سرویس | مناسب سیستم‌های ثابت صنعتی |
در پروژه‌هایی که دسترسی دوره‌ای برای تعمیر یا تعویض تجهیزات اهمیت دارد، اتصال رزوهای یک مزیت عملی مهم محسوب می‌شود.
مزایا و محدودیت‌ها
مزایا
- ایزولاسیون کامل جریان با حداقل افت فشار.
- بدنه فورج ASTM A182 F304 با استحکام مناسب.
- مقاومت خوب در برابر خوردگی در شرایط عمومی.
- اتصال رزوهای NPT برای نصب آسان.
- تحمل فشار بالا مطابق Class 800.
- هزینه مناسب‌تر نسبت به استیل 316.
- مناسب برای کاربردهای عمومی صنعتی.
محدودیت‌ها
- برای کنترل دبی مناسب نیست.
- سرعت عملکرد پایین‌تر نسبت به شیر توپی.
- نیاز به فضای بیشتر برای باز و بسته شدن کامل.
- حساسیت به رسوب در صورت نگهداری نامناسب.
اشتباهات رایج در انتخاب
- استفاده از شیر کشویی برای تنظیم جریان.
- انتخاب سایز نامناسب نسبت به دبی خط.
- عدم استفاده از آب‌بندی مناسب در رزوه NPT.
- در نظر نگرفتن فضای کافی برای حرکت فلکه.
- استفاده در سیالات دارای ذرات بدون فیلتراسیون.
جمع‌بندی مهندسی
شیرفلکه کشویی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304 گزینه‌ای اقتصادی و قابل اعتماد برای ایزولاسیون جریان در خطوط فشار بالا با شرایط کاری عمومی است. طراحی گیت، بدنه فورج و اتصال رزوهای استاندارد باعث شده این محصول در صنایع تأسیساتی، نفت و گاز، غذایی، دارویی و خطوط فرآیندی عملکردی پایدار و کم‌هزینه ارائه دهد. اگر هدف، قطع و وصل مطمئن جریان بدون افت فشار است، این مدل انتخابی استاندارد و کاربردی محسوب می‌شود.
