دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر:یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار:Class 300

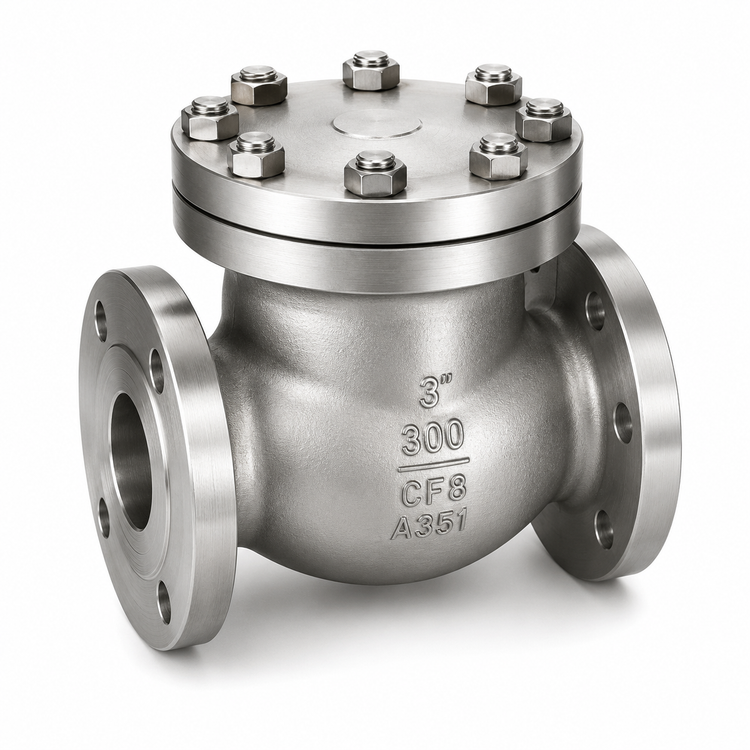

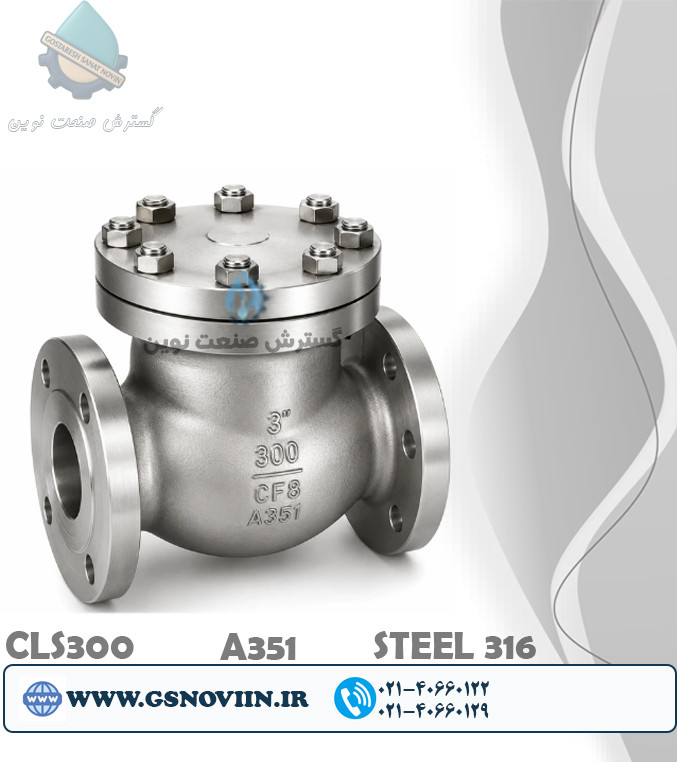

شیر یکطرفه دریچهای فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300
Stainless Steel 316 Flanged Swing Check Valve Class 300 ASTM A351 CF8M
برند:اوریون
انواع سایز ها
مشخصات
نوع محصول
شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر
یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
اتوماتیک (بدون نیاز به اپراتور)
نوع مکانیزم
دریچه لولایی (Swing Type)
جنس دریچه (Disc)
استنلس استیل AISI 316 (CF8M)
جنس محور (Hinge Pin)
استنلس استیل AISI 316
جنس نشیمنگاه (Seat)
استنلس استیل AISI 316 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، آب دریا، بخار، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، مقاومت بسیار بالا در برابر خوردگی، مناسب برای محیط‌های دریایی و شیمیایی، جلوگیری خودکار از برگشت جریان، افت فشار کم و طول عمر بالا
توضیحات
شیر یکطرفه دریچهای فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300
شیر یکطرفه دریچهای (Swing Check Valve) استنلس استیل 316 کلاس 300 یکی از مهم‌ترین تجهیزات حفاظتی در خطوط انتقال سیالات است که وظیفه آن جلوگیری از برگشت جریان و محافظت از تجهیزات حساس مانند پمپ‌ها، کمپرسورها، مبدل‌های حرارتی و مخازن است. این شیر به‌صورت کاملاً خودکار و بدون نیاز به اپراتور عمل می‌کند؛ با حرکت سیال، دریچه باز شده و در صورت توقف یا برگشت جریان، دیسک به‌سرعت روی نشیمنگاه قرار گرفته و مسیر را مسدود می‌کند.
بدنه این محصول از استنلس استیل ASTM A351 CF8M (معادل استیل 316 ریختگی) ساخته شده است. وجود عنصر مولیبدن (Mo) در این آلیاژ باعث افزایش چشمگیر مقاومت شیر در برابر خوردگی، آب شور، محلول‌های کلریدی، اسیدهای رقیق و بسیاری از مواد شیمیایی خورنده می‌شود. همچنین طراحی مطابق کلاس فشاری 300 امکان استفاده از این شیر را در خطوط با فشار و دمای بالا فراهم می‌کند.
موارد کاربرد
- صنایع نفت، گاز و پتروشیمی
- خطوط انتقال آب دریا و آب شور
- صنایع شیمیایی و اسیدی
- سیستم‌های بخار فشار بالا
- ایستگاه‌های پمپاژ و خطوط انتقال سیالات
- صنایع غذایی، دارویی و آرایشی
- نیروگاه‌ها و پالایشگاه‌ها
- صنایع دریایی و کارخانه‌های آب‌شیرین‌کن
این شیر فقط برای جلوگیری از برگشت جریان طراحی شده است و نباید به‌عنوان شیر قطع و وصل یا شیر کنترل دبی مورد استفاده قرار گیرد.
مقایسه استیل 316 و استیل 304
| ویژگی | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب دریا و کلریدها | نامناسب | بسیار مناسب |
| مواد شیمیایی خورنده | خوب | عالی |
| طول عمر در محیط خورنده | متوسط | بسیار بالا |
| هزینه خرید | کمتر | بیشتر |
اگر سیال شما دارای نمک، کلرید، اسیدهای رقیق یا ترکیبات خورنده است، استیل 316 بهترین انتخاب خواهد بود. هرچند هزینه اولیه آن بیشتر است، اما به دلیل افزایش طول عمر و کاهش هزینه‌های تعمیر و تعویض، در پروژه‌های حساس کاملاً مقرون‌به‌صرفه است.
مقایسه شیر یکطرفه دریچهای و شیر یکطرفه فنری
| ویژگی | دریچهای (Swing) | فنری (Spring) |
|---|---|---|
| افت فشار | بسیار کم | بیشتر |
| دبی‌های بالا | عالی | خوب |
| سرعت بسته شدن | متوسط | بسیار سریع |
| کاربرد | خطوط انتقال اصلی | سیستم‌های پمپاژ و خطوط حساس |
در خطوط انتقال با دبی بالا، شیر یکطرفه دریچهای به دلیل افت فشار کمتر و عبور بهتر جریان، گزینه مناسب‌تری است. در مقابل، در سیستم‌هایی که احتمال ضربه قوچ زیاد است، مدل فنری به دلیل بسته شدن سریع‌تر می‌تواند عملکرد بهتری داشته باشد.
مزایای کلاس 300 نسبت به کلاس 150
- تحمل فشار و دمای کاری بالاتر
- بدنه و فلنج مستحکم‌تر
- ایمنی بیشتر در شرایط عملیاتی سخت
- مناسب برای صنایع فرآیندی و سنگین
- دوام و عمر مفید بیشتر
مزایای فنی و مهندسی
- جلوگیری خودکار از برگشت جریان.
- محافظت از پمپ‌ها، کمپرسورها و تجهیزات فرآیندی.
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- مقاومت فوق‌العاده در برابر آب شور، کلریدها و مواد شیمیایی.
- افت فشار بسیار کم در مسیر جریان.
- تحمل فشارهای بالا مطابق استاندارد Class 300.
- کاهش هزینه‌های تعمیر و افزایش عمر تجهیزات.
- اتصال فلنجی استاندارد با نصب و نگهداری آسان.
جمع‌بندی
شیر یکطرفه دریچهای فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300 انتخابی ایده‌آل برای جلوگیری از برگشت جریان در خطوط فشار بالا و محیط‌های خورنده است. این شیر با مقاومت فوق‌العاده در برابر خوردگی، افت فشار کم، عملکرد کاملاً خودکار و دوام بسیار بالا، در صنایع نفت، گاز، پتروشیمی، دریایی، شیمیایی، نیروگاه‌ها، صنایع غذایی و دارویی کاربرد گسترده‌ای دارد. اگر سیال دارای آب شور، کلرید یا مواد خورنده باشد، مدل استیل 316 نسبت به مدل 304 از نظر فنی و اقتصادی بهترین گزینه خواهد بود.
نقد و بررسی
نقد و بررسی تخصصی شیر یکطرفه دریچهای فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300
در بسیاری از واحدهای صنعتی، برگشت جریان می‌تواند باعث آسیب جدی به پمپ‌ها، کمپرسورها، مبدل‌های حرارتی و تجهیزات فرآیندی شود. شیر یکطرفه دریچهای استنلس استیل 316 کلاس 300 برای جلوگیری از این مشکل طراحی شده و بدون نیاز به اپراتور، تنها با تغییر جهت جریان، مسیر را به‌صورت خودکار باز یا بسته می‌کند. ترکیب بدنه استیل 316 با کلاس فشاری 300، این محصول را به گزینه‌ای قابل اعتماد برای سخت‌ترین شرایط کاری تبدیل کرده است.
چرا استیل 316 انتخاب بهتری نسبت به 304 است؟
مهم‌ترین تفاوت این مدل با نمونه استیل 304، وجود عنصر مولیبدن (Mo) در آلیاژ CF8M است. این عنصر مقاومت شیر را در برابر خوردگی حفره‌ای، خوردگی شیاری، آب دریا، محلول‌های کلریدی و بسیاری از مواد شیمیایی خورنده افزایش می‌دهد. به همین دلیل در پروژه‌های دریایی، صنایع شیمیایی و خطوط انتقال سیالات خورنده، استفاده از استیل 316 باعث افزایش عمر تجهیزات و کاهش هزینه‌های نگهداری می‌شود.
اگر توقف خط تولید هزینه‌بر است یا سیال خاصیت خورندگی بالایی دارد، انتخاب مدل استیل 316 یک تصمیم فنی و اقتصادی هوشمندانه خواهد بود.
مقایسه با شیر یکطرفه فنری
| ویژگی | دریچهای (Swing) | فنری (Spring) |
|---|---|---|
| افت فشار | بسیار کم | بیشتر |
| دبی‌های بالا | عالی | خوب |
| سرعت بسته شدن | متوسط | بسیار سریع |
| بهترین کاربرد | خطوط انتقال اصلی | سیستم‌های دارای ضربه قوچ |
اگر اولویت شما عبور حداکثری جریان با کمترین افت فشار است، شیر یکطرفه دریچهای انتخاب مناسب‌تری خواهد بود. اما در سیستم‌هایی که خطر ضربه قوچ شدید وجود دارد، مدل فنری به دلیل سرعت بسته شدن بالاتر می‌تواند عملکرد بهتری داشته باشد.
مزیت کلاس 300 در پروژه‌های صنعتی
کلاس 300 نسبت به کلاس 150 دارای بدنه ضخیم‌تر، فلنج‌های مقاوم‌تر و توان تحمل فشار و دمای بالاتر است. این ویژگی باعث می‌شود شیر در پالایشگاه‌ها، واحدهای پتروشیمی، نیروگاه‌ها و خطوط فرآیندی سنگین با ضریب اطمینان بیشتری کار کند.
اشتباهات رایج هنگام انتخاب و نصب
- نصب شیر برخلاف جهت فلش مشخص شده روی بدنه.
- استفاده از شیر یکطرفه به‌عنوان شیر قطع و وصل جریان.
- انتخاب سایز نامناسب نسبت به دبی واقعی سیستم.
- بی‌توجهی به فشار کاری و انتخاب کلاس نامناسب.
- عدم سرویس و بازدید دوره‌ای در خطوطی که دارای رسوب یا ذرات جامد هستند.
مزایا و محدودیت‌ها
مزایا
- جلوگیری کاملاً خودکار از برگشت جریان.
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- مقاومت فوق‌العاده در برابر آب شور، کلریدها و مواد شیمیایی.
- افت فشار بسیار کم در خطوط انتقال.
- تحمل فشارهای بالا مطابق استاندارد Class 300.
- افزایش عمر پمپ‌ها و تجهیزات فرآیندی.
- کاهش هزینه‌های تعمیر و نگهداری در محیط‌های خورنده.
محدودیت‌ها
- قیمت بالاتر نسبت به مدل استیل 304.
- برای کنترل یا تنظیم جریان طراحی نشده است.
- در خطوط با ضربه قوچ شدید، مدل فنری ممکن است گزینه مناسب‌تری باشد.
- در صورت وجود ذرات جامد زیاد در سیال، انجام سرویس‌های دوره‌ای ضروری است.
جمع‌بندی مهندسی
شیر یکطرفه دریچهای فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300 یکی از بهترین گزینه‌ها برای جلوگیری از برگشت جریان در خطوط صنعتی با فشار بالا و محیط‌های خورنده است. این شیر با ترکیب مقاومت مکانیکی بالا، مقاومت استثنایی در برابر خوردگی، افت فشار ناچیز و عملکرد کاملاً خودکار، انتخابی ایده‌آل برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع دریایی، کارخانه‌های آب‌شیرین‌کن، صنایع شیمیایی، غذایی و دارویی محسوب می‌شود. اگر شرایط کاری شامل آب شور، مواد شیمیایی خورنده یا رطوبت بالا باشد، مدل استیل 316 در مقایسه با مدل 304، دوام بیشتر و هزینه نگهداری کمتری در بلندمدت خواهد داشت.
