دستهبندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه کشویی (Gate Valve)
نوع شیر:کشویی فلنجی (Flanged Gate Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار:Class 300

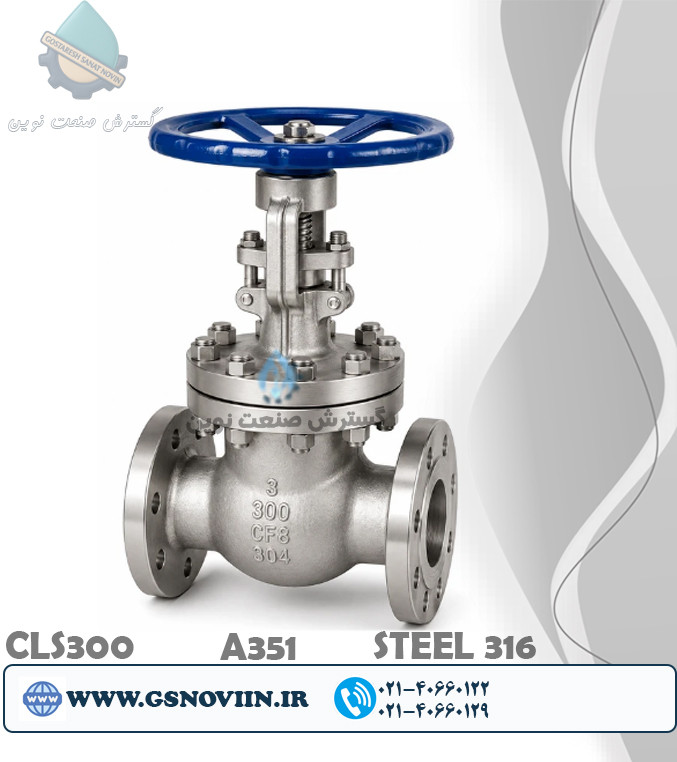

شیرفلکه کشویی فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300
Stainless Steel 316 Flanged Gate Valve Class 300 ASTM A351 CF8M
برند:اوریون
مشخصات
نوع محصول
شیرفلکه کشویی (Gate Valve)
نوع شیر
کشویی فلنجی (Flanged Gate Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
گوهای (Wedge Gate)
نوع زبانه (Wedge)
Solid Wedge (گوهای یکپارچه)
جنس زبانه
استنلس استیل ASTM A351 CF8M (معادل AISI 316)
جنس استم (Stem)
استنلس استیل AISI 316
جنس نشیمنگاه (Seat)
استنلس استیل AISI 316 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -29 تا +425 درجه سانتیگراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، مقاومت بسیار بالا در برابر خوردگی، مناسب برای محیطهای دریایی و شیمیایی، افت فشار بسیار کم در حالت باز و طول عمر بالا
توضیحات
شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 300 ASTM A351 CF8M
شیرفلکه کشویی فلنجی استنلس استیل 316 یکی از مطمئنترین شیرآلات صنعتی برای قطع و وصل کامل جریان در خطوط فشار بالا و محیطهای خورنده است. طراحی گیت (Gate) باعث میشود هنگام باز بودن کامل شیر، مسیر عبور سیال تقریباً بدون مانع بوده و افت فشار به حداقل برسد. به همین دلیل این محصول در خطوط انتقال اصلی، پالایشگاهها، پتروشیمی، صنایع شیمیایی، نیروگاهها و تأسیسات دریایی کاربرد گستردهای دارد.
بدنه این شیر از استنلس استیل ASTM A351 CF8M (معادل استیل 316 ریختگی) ساخته شده است. وجود عنصر مولیبدن (Mo) در ترکیب این آلیاژ، مقاومت بسیار بالایی در برابر خوردگی حفرهای، خوردگی شیاری، آب دریا، محلولهای حاوی کلرید و بسیاری از مواد شیمیایی ایجاد میکند. همچنین کلاس فشاری 300 این محصول، امکان استفاده در خطوط با فشار و دمای بالا را فراهم میسازد.
کاربردهای شیرفلکه کشویی استیل 316 کلاس 300
- صنایع نفت، گاز و پتروشیمی
- خطوط انتقال آب دریا و آب شور
- صنایع شیمیایی و فرآیندهای خورنده
- سیستمهای بخار و کندانس فشار بالا
- صنایع دارویی، غذایی و بهداشتی
- نیروگاهها و تأسیسات صنعتی
- خطوط انتقال روغن، سوخت و گازهای صنعتی
- کارخانههای آبشیرینکن و صنایع دریایی
این شیر برای باز و بسته کردن کامل مسیر طراحی شده است و نباید برای تنظیم دبی جریان در حالت نیمهباز استفاده شود؛ زیرا ممکن است به گیت و سیت آسیب وارد شود.
مقایسه با شیرفلکه سوزنی و شیر توپی
| ویژگی | کشویی (Gate) | سوزنی (Globe) | توپی (Ball) |
|---|---|---|---|
| قطع و وصل کامل | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| کنترل دقیق جریان | ❌ | ⭐⭐⭐⭐⭐ | ⭐ |
| افت فشار در حالت باز | بسیار کم | زیاد | کم |
| کاربرد اصلی | ایزوله کردن خط | تنظیم دبی | قطع و وصل سریع |
اگر هدف، ایزوله کردن کامل خط و عبور جریان با حداقل افت فشار باشد، شیرفلکه کشویی بهترین گزینه است. برای کنترل دقیق جریان از شیرفلکه سوزنی و برای قطع و وصل سریع از شیر توپی استفاده میشود.
استیل 316 یا استیل 304؟
| شرایط کاری | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| آب شهری و بخار | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| روغن و فرآوردههای نفتی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| اسیدها و مواد شیمیایی خورنده | خوب | عالی |
| طول عمر در محیط خورنده | متوسط | بسیار بالا |
اگر سیال شما آب، بخار یا روغن معمولی است، استیل 304 انتخاب اقتصادیتری خواهد بود. اما در محیطهای ساحلی، خطوط آب دریا، صنایع شیمیایی و سیالات دارای کلرید، استیل 316 با عمر بیشتر و هزینه نگهداری کمتر، ارزش خرید بالاتری دارد.
کلاس 300 یا کلاس 150؟
| ویژگی | کلاس 150 | کلاس 300 |
|---|---|---|
| تحمل فشار | استاندارد | بالاتر |
| ضخامت بدنه و فلنج | کمتر | بیشتر |
| کاربرد | تأسیسات عمومی | فرآیندهای صنعتی سنگین |
در خطوط بخار فشار بالا، پالایشگاهها، واحدهای پتروشیمی و صنایع فرآیندی، کلاس 300 ایمنی، دوام و قابلیت اطمینان بیشتری نسبت به کلاس 150 فراهم میکند.
مزایای فنی و مهندسی
- افت فشار بسیار کم در حالت کاملاً باز.
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- مقاومت بسیار بالا در برابر خوردگی، آب شور و کلریدها.
- تحمل فشار بالا مطابق استاندارد Class 300.
- آببندی مطمئن و عمر کاری طولانی.
- مناسب برای خطوط انتقال اصلی و فرآیندهای حساس.
- کاهش هزینههای تعمیر و نگهداری در محیطهای خورنده.
- اتصال فلنجی استاندارد با نصب و سرویس آسان.
جمعبندی مهندسی
اگر پروژه شما در محیطهای خورنده، صنایع دریایی، پتروشیمی، شیمیایی یا خطوط فشار بالای بخار و سیالات صنعتی قرار دارد، شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 300 یکی از بهترین گزینهها برای قطع و وصل کامل جریان است. این محصول با مقاومت فوقالعاده در برابر خوردگی، افت فشار بسیار کم و استحکام بالا، باعث افزایش قابلیت اطمینان سیستم و کاهش هزینههای تعمیر و نگهداری در بلندمدت خواهد شد.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 300
در پروژههای صنعتی، انتخاب صحیح جنس بدنه و کلاس فشاری شیرآلات، تأثیر مستقیمی بر ایمنی، هزینههای تعمیرات و طول عمر تجهیزات دارد. شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 300 برای شرایطی طراحی شده که علاوه بر تحمل فشار بالا، مقاومت فوقالعاده در برابر خوردگی نیز مورد نیاز باشد. این ویژگی باعث شده است که در صنایع نفت، گاز، پتروشیمی، شیمیایی، دریایی و خطوط انتقال سیالات خورنده، یکی از گزینههای اصلی مهندسان باشد.
چرا استیل 316 ارزش خرید بیشتری دارد؟
تفاوت اصلی این مدل با نمونه استیل 304، وجود عنصر مولیبدن (Mo) در آلیاژ CF8M است. این عنصر مقاومت شیر را در برابر خوردگی حفرهای، خوردگی شیاری و سیالات حاوی یون کلرید بهطور محسوسی افزایش میدهد. اگرچه قیمت اولیه مدل 316 بالاتر است، اما در محیطهای خورنده معمولاً با کاهش هزینههای تعمیر، تعویض و توقف خط تولید، این اختلاف قیمت جبران میشود.
برای آب دریا، آب شور، صنایع شیمیایی و محیطهای مرطوب، استیل 316 انتخابی حرفهای و بلندمدت محسوب میشود.
مقایسه با سایر شیرآلات صنعتی
| نوع شیر | مزیت اصلی | کاربرد پیشنهادی |
|---|---|---|
| شیرفلکه کشویی | حداقل افت فشار | قطع و وصل کامل جریان |
| شیر توپی | عملکرد سریع | باز و بسته شدن مکرر |
| شیرفلکه سوزنی | کنترل دقیق دبی | تنظیم جریان و فشار |
اگر شیر قرار است بیشتر اوقات کاملاً باز یا کاملاً بسته باشد، شیرفلکه کشویی بهترین راندمان را دارد. اما برای کنترل جریان یا تنظیم دبی، استفاده از شیرفلکه سوزنی توصیه میشود.
نکات مهم هنگام انتخاب
- اگر سیال حاوی کلرید، آب شور یا مواد شیمیایی خورنده است، مدل 316 انتخاب مناسبتری نسبت به 304 خواهد بود.
- در خطوط فشار بالا، استفاده از کلاس 300 ایمنی بیشتری نسبت به کلاس 150 ایجاد میکند.
- برای خطوط انتقال اصلی، افت فشار کم شیرفلکه کشویی یک مزیت مهم محسوب میشود.
- در صورت نیاز به باز و بسته شدن مکرر، باید کیفیت آببندی و شرایط بهرهبرداری نیز بررسی شود.
اشتباهات رایج
- استفاده از شیرفلکه کشویی برای تنظیم دبی جریان.
- باز نگذاشتن کامل شیر در زمان بهرهبرداری.
- انتخاب استیل 304 برای محیطهای دریایی یا خطوط آب شور.
- عدم توجه به کلاس فشاری مورد نیاز پروژه.
- انتخاب شیر صرفاً بر اساس قیمت و بدون بررسی نوع سیال و شرایط کاری.
مزایا و محدودیتها
مزایا
- مقاومت بسیار بالا در برابر خوردگی و مواد شیمیایی.
- عملکرد مطمئن در فشارهای بالا (Class 300).
- افت فشار بسیار کم در حالت کاملاً باز.
- طول عمر بالا در محیطهای خورنده.
- مناسب برای صنایع دریایی، نفت، گاز، پتروشیمی و دارویی.
- کاهش هزینههای تعمیر و نگهداری در بلندمدت.
محدودیتها
- قیمت بالاتر نسبت به مدل استیل 304.
- برای تنظیم جریان مناسب نیست.
- باز و بسته شدن آن نسبت به شیر توپی زمان بیشتری نیاز دارد.
جمعبندی مهندسی
اگر پروژه شما در محیطهای خورنده، صنایع دریایی یا خطوطی با فشار کاری بالا اجرا میشود، شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 300 یکی از بهترین انتخابهای موجود است. این شیر با ترکیب مقاومت مکانیکی بالا، مقاومت عالی در برابر خوردگی و افت فشار بسیار کم، عملکردی پایدار و مطمئن در شرایط سخت صنعتی ارائه میدهد و برای پروژههایی که قابلیت اطمینان و دوام در اولویت هستند، سرمایهگذاری مناسبی به شمار میرود.
