نوع محصول:شیرفلکه سوزنی (Globe Valve)
نوع شیر:سوزنی فلنجی (Flanged Globe Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار:Class 300

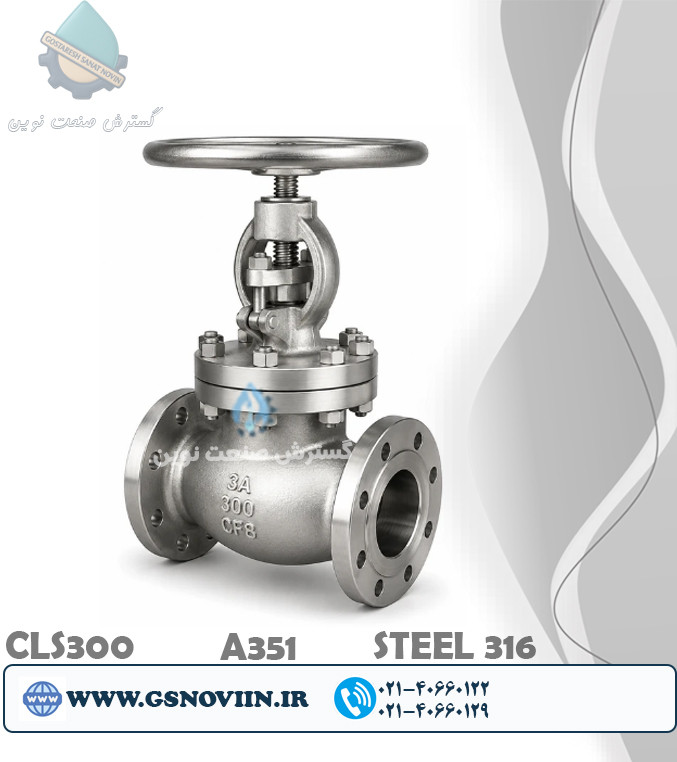

شیرفلکه سوزنی فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300
Stainless Steel 316 Flanged Globe Valve Class 300 ASTM A351 CF8M
برند:اوریون
سایر سایز ها
مشخصات
نوع محصول
شیرفلکه سوزنی (Globe Valve)
نوع شیر
سوزنی فلنجی (Flanged Globe Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
دیسک سوزنی (Globe Type)
جنس دیسک (Disc)
استنلس استیل AISI 316 (CF8M)
جنس استم (Stem)
استنلس استیل AISI 316
جنس نشیمنگاه (Seat)
استنلس استیل AISI 316 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود -29 تا +425 درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، مقاومت بسیار بالا در برابر خوردگی، مناسب برای محیط‌های دریایی و شیمیایی، کنترل دقیق جریان و عملکرد پایدار در خطوط فشار متوسط تا بالا
توضیحات
شیرفلکه سوزنی فلنجی استنلس استیل 316 کلاس 300 ASTM A351 CF8M
شیرفلکه سوزنی فلنجی استنلس استیل 316 یکی از دقیق‌ترین شیرآلات صنعتی برای کنترل، تنظیم و مدیریت جریان سیال در خطوط فشار بالا است. طراحی داخلی این شیر به گونه‌ای است که امکان تنظیم تدریجی دبی را فراهم کرده و از ایجاد شوک هیدرولیکی، نوسانات فشار و آسیب به تجهیزات جلوگیری می‌کند. به همین دلیل در سیستم‌هایی که کنترل جریان اهمیت بالایی دارد، نسبت به شیرهای توپی و کشویی انتخاب مناسب‌تری محسوب می‌شود.
بدنه این محصول از ASTM A351 CF8M (استنلس استیل 316) تولید شده است. وجود عنصر مولیبدن (Mo) در آلیاژ 316 باعث افزایش مقاومت در برابر خوردگی، آب شور، کلریدها و بسیاری از مواد شیمیایی خورنده می‌شود. همچنین طراحی مطابق کلاس فشاری 300 این شیر را برای خطوط فرآیندی با فشار و دمای بالا ایده‌آل کرده است.
موارد کاربرد
- صنایع نفت، گاز و پتروشیمی
- خطوط بخار و کندانس فشار بالا
- صنایع شیمیایی و اسیدی
- خطوط انتقال آب دریا و آب شور
- صنایع دارویی و بیوتکنولوژی
- صنایع غذایی و نوشیدنی
- خطوط انتقال روغن، سوخت و گازهای صنعتی
- سیستم‌های ابزار دقیق و خطوط کنترل جریان
اگر کنترل دقیق دبی و مقاومت بالا در برابر خوردگی به‌صورت هم‌زمان برای پروژه شما اهمیت دارد، این مدل یکی از بهترین انتخاب‌ها خواهد بود.
مقایسه با شیر توپی و شیر کشویی
| ویژگی | سوزنی (Globe) | توپی (Ball) | کشویی (Gate) |
|---|---|---|---|
| کنترل دقیق جریان | ⭐⭐⭐⭐⭐ | ⭐ | ⭐⭐ |
| قطع و وصل سریع | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ |
| افت فشار | بیشتر | کم | بسیار کم |
| کاربرد اصلی | تنظیم دبی | قطع و وصل | ایزولاسیون کامل |
در خطوطی که نیاز به تنظیم پیوسته جریان وجود دارد، شیر سوزنی بهترین گزینه است. اگر هدف تنها باز و بسته کردن مسیر باشد، شیر توپی یا کشویی انتخاب مناسب‌تری خواهند بود.
استیل 316 یا استیل 304؟
| شرایط کاری | استیل 304 | استیل 316 |
|---|---|---|
| آب شهری و بخار | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| روغن و سوخت | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
| محیط‌های دریایی | ضعیف‌تر | بسیار مقاوم |
استیل 304 برای بسیاری از سیالات معمول صنعتی مناسب است؛ اما اگر پروژه در محیط‌های ساحلی، صنایع شیمیایی یا خطوط انتقال آب شور اجرا می‌شود، استیل 316 با مقاومت بالاتر در برابر خوردگی، انتخابی مطمئن‌تر و اقتصادی‌تر در بلندمدت خواهد بود.
کلاس 300 یا کلاس 150؟
| ویژگی | کلاس 150 | کلاس 300 |
|---|---|---|
| تحمل فشار | استاندارد | بالاتر |
| ضخامت بدنه | کمتر | بیشتر |
| کاربرد | تأسیسات عمومی | فرآیندهای صنعتی سنگین |
در خطوط بخار، پالایشگاه‌ها، پتروشیمی و فرآیندهایی که فشار و دمای کاری بالاست، استفاده از کلاس 300 ایمنی و دوام بیشتری نسبت به کلاس 150 فراهم می‌کند.
مزایای فنی و مهندسی
- کنترل بسیار دقیق و پایدار جریان سیال.
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- مقاومت عالی در برابر خوردگی، آب شور و کلریدها.
- تحمل فشار بالا مطابق استاندارد Class 300.
- کاهش ضربه قوچ و نوسانات فشار در سیستم.
- آب‌بندی مطمئن و عمر کاری طولانی.
- مناسب برای سیالات خورنده و فرآیندهای حساس.
- اتصال فلنجی استاندارد و نصب آسان.
جمع‌بندی مهندسی
اگر پروژه شما نیازمند کنترل دقیق جریان، مقاومت بالا در برابر خوردگی و عملکرد مطمئن در فشارهای بالا است، شیرفلکه سوزنی فلنجی استنلس استیل 316 کلاس 300 یکی از بهترین گزینه‌های موجود خواهد بود. این محصول به‌ویژه در صنایع نفت، گاز، پتروشیمی، شیمیایی، دریایی، دارویی و غذایی عملکردی قابل اعتماد ارائه می‌دهد و با کاهش استهلاک تجهیزات و افزایش طول عمر سیستم، هزینه‌های نگهداری را در بلندمدت کاهش می‌دهد.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه سوزنی فلنجی استنلس استیل 316 کلاس 300
در بسیاری از واحدهای صنعتی، کیفیت کنترل جریان مستقیماً بر راندمان فرآیند، طول عمر تجهیزات و کیفیت محصول نهایی تأثیر می‌گذارد. به همین دلیل، استفاده از شیرفلکه سوزنی به جای شیرهای قطع و وصل معمولی، یک تصمیم مهندسی محسوب می‌شود. مدل استنلس استیل 316 کلاس 300 علاوه بر کنترل دقیق جریان، مقاومت بسیار بالایی در برابر خوردگی و فشارهای کاری بالا دارد و برای شرایط سخت صنعتی طراحی شده است.
چه زمانی استیل 316 بهترین انتخاب است؟
اگر سیال دارای یون کلرید، آب دریا، مواد اسیدی یا ترکیبات شیمیایی خورنده باشد، استفاده از استیل 316 ضروری است. وجود عنصر مولیبدن در آلیاژ CF8M باعث می‌شود این شیر در برابر خوردگی حفره‌ای و خوردگی شیاری عملکرد بسیار بهتری نسبت به استیل 304 داشته باشد.
در صنایع دریایی، پتروشیمی، شیمیایی، دارویی و خطوط انتقال آب شور، اختلاف قیمت استیل 316 در مقابل افزایش طول عمر و کاهش هزینه تعمیرات کاملاً توجیه‌پذیر است.
مقایسه با شیر توپی و شیر کشویی
| نوع شیر | مزیت اصلی | بهترین کاربرد |
|---|---|---|
| شیرفلکه سوزنی | کنترل بسیار دقیق جریان | تنظیم دبی و فشار |
| شیر توپی | باز و بسته شدن سریع | قطع و وصل کامل جریان |
| شیرفلکه کشویی | افت فشار بسیار کم | ایزوله کردن کامل خط |
اگر هدف تنظیم مداوم جریان باشد، هیچ‌کدام از شیرهای توپی یا کشویی نمی‌توانند دقت عملکرد شیر سوزنی را ارائه دهند.
کلاس 300 در چه پروژه‌هایی توصیه می‌شود؟
کلاس 300 برای خطوطی طراحی شده است که فشار و دمای کاری بالاتر از تأسیسات معمول دارند. این کلاس به دلیل ضخامت بیشتر بدنه و فلنج‌ها، استحکام مکانیکی بالاتری داشته و در صنایع نفت، گاز، پالایشگاه، پتروشیمی، بخار و واحدهای فرآیندی سنگین، انتخابی مطمئن‌تر از کلاس 150 محسوب می‌شود.
اشتباهات رایج در انتخاب
- استفاده از شیر سوزنی برای قطع و وصل سریع و مکرر.
- انتخاب استیل 304 برای آب دریا یا محیط‌های دارای کلرید.
- در نظر نگرفتن کلاس فشاری مناسب با شرایط واقعی خط.
- اعمال نیروی بیش از حد هنگام بستن شیر که باعث آسیب به نشیمنگاه می‌شود.
- انتخاب سایز شیر فقط بر اساس قطر لوله و بدون محاسبه دبی مورد نیاز.
مزایا و محدودیت‌ها
مزایا
- کنترل بسیار دقیق جریان و فشار.
- مقاومت فوق‌العاده در برابر خوردگی و آب شور.
- عملکرد مطمئن در فشارهای بالا (Class 300).
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- عمر طولانی در محیط‌های صنعتی خورنده.
- کاهش استهلاک تجهیزات پایین‌دست.
محدودیت‌ها
- قیمت بالاتر نسبت به مدل استیل 304.
- افت فشار بیشتر نسبت به شیرهای توپی و کشویی.
- برای قطع و وصل سریع، شیر توپی گزینه مناسب‌تری است.
جمع‌بندی مهندسی
اگر پروژه شما نیازمند کنترل دقیق جریان، مقاومت بالا در برابر خوردگی و عملکرد پایدار در فشارهای بالا است، شیرفلکه سوزنی فلنجی استنلس استیل 316 کلاس 300 یکی از بهترین انتخاب‌های موجود محسوب می‌شود. این شیر به‌ویژه در صنایع شیمیایی، دریایی، نفت و گاز، پتروشیمی، دارویی و غذایی، جایی که دوام، دقت و قابلیت اطمینان اهمیت بالایی دارند، ارزش خرید بسیار بالایی دارد و هزینه اولیه بیشتر آن با کاهش خرابی تجهیزات و افزایش عمر مفید سیستم در مدت زمان کوتاهی جبران خواهد شد.
