دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر صافی (Y Strainer)
نوع شیر:صافی فلنجی Y شکل (Flanged Y Strainer)
جنس بدنه:استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار:Class 300

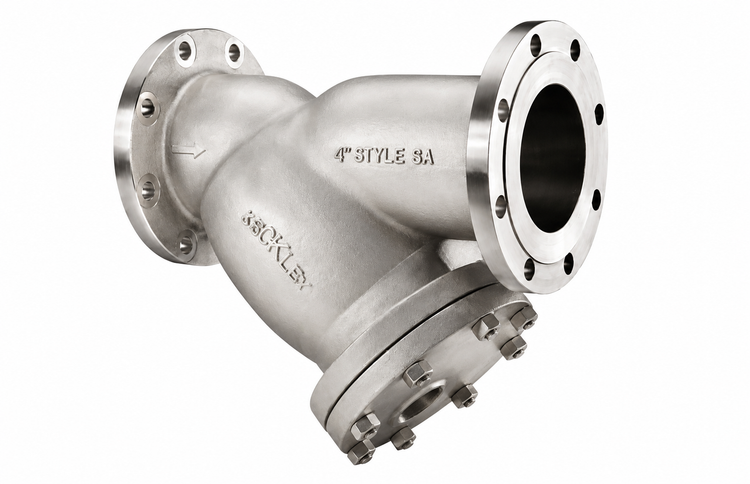

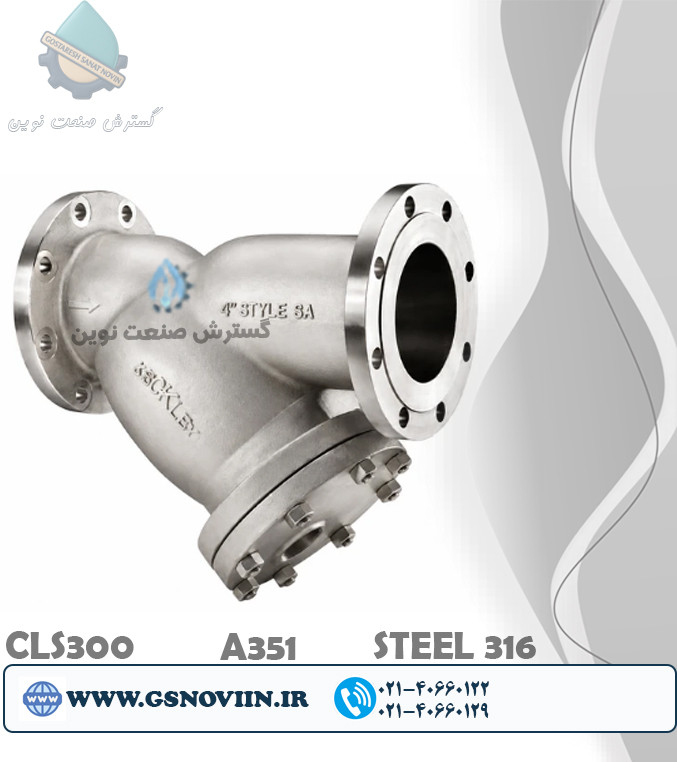

شیر صافی فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 300
Stainless Steel 316 Flanged Y Strainer Class 300 ASTM A351 CF8M
برند:اوریون
سایر سایز ها
مشخصات
نوع محصول
شیر صافی (Y Strainer)
نوع شیر
صافی فلنجی Y شکل (Flanged Y Strainer)
جنس بدنه
استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
فیلتراسیون مکانیکی (بدون نیاز به اپراتور)
نوع توری (Screen)
توری مشبک قابل تعویض
جنس توری
استنلس استیل AISI 316
نوع آب بندی
گسکت PTFE یا گرافیتی (بسته به سازنده)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود -20 تا +200 درجه سانتی‌گراد (بسته به نوع گسکت)
سیالات قابل استفاده
آب، آب دریا، بخار سبک، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
مقاومت بسیار بالا در برابر خوردگی، مناسب محیط‌های دریایی و شیمیایی، تحمل فشار بالاتر نسبت به کلاس 150، توری قابل تعویض و محافظت مؤثر از تجهیزات
توضیحات
شیر صافی فلنجی استنلس استیل 316 کلاس 300 ASTM A351 CF8M
شیر صافی فلنجی (Y Strainer) استنلس استیل 316 یکی از تجهیزات ضروری برای محافظت از سیستم‌های لوله‌کشی و تجهیزات حساس صنعتی است. این صافی با جمع‌آوری ذرات معلق، شن، براده، رسوبات، زنگ‌زدگی و سایر ناخالصی‌ها، از ورود آن‌ها به پمپ‌ها، فلومترها، شیرهای کنترلی، مبدل‌های حرارتی، تله بخار و سایر تجهیزات جلوگیری می‌کند و باعث افزایش عمر و کاهش هزینه‌های تعمیرات می‌شود.
بدنه این محصول از ASTM A351 CF8M (استنلس استیل 316) ساخته شده که به دلیل وجود عنصر مولیبدن (Mo)، مقاومت بسیار بالایی در برابر خوردگی، آب شور، یون‌های کلرید و بسیاری از مواد شیمیایی خورنده دارد. همچنین طراحی کلاس 300 آن را برای خطوط با فشار و دمای بالاتر مناسب می‌کند.
این محصول برای چه کاربردهایی مناسب است؟
- صنایع نفت، گاز و پتروشیمی
- خطوط انتقال آب دریا و آب شور
- آب‌شیرین‌کن‌ها و تصفیه‌خانه‌ها
- صنایع شیمیایی و اسیدی
- صنایع دارویی و بیوتکنولوژی
- صنایع غذایی و نوشیدنی
- خطوط بخار، روغن، سوخت و سیالات فرآیندی
- محافظت از پمپ، فلومتر، مبدل حرارتی و شیرهای کنترلی
اگر خرابی یک پمپ یا تجهیزات کنترلی برای شما هزینه زیادی ایجاد می‌کند، استفاده از شیر صافی استیل 316 یکی از بهترین راهکارهای پیشگیرانه است.
استیل 316 یا استیل 304؟
| شرایط کاری | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
| محیط ساحلی | ضعیف‌تر | بسیار مقاوم |
اگر سیال شما آب، بخار یا روغن معمولی است، استیل 304 معمولاً نیاز پروژه را برطرف می‌کند. اما در محیط‌های دریایی، صنایع شیمیایی یا خطوط دارای آب شور، استیل 316 دوام بسیار بیشتری دارد و هزینه‌های تعمیر و تعویض را در بلندمدت کاهش می‌دهد.
کلاس 300 یا کلاس 150؟
| ویژگی | کلاس 150 | کلاس 300 |
|---|---|---|
| تحمل فشار | استاندارد | بالاتر |
| ضخامت بدنه | کمتر | بیشتر |
| کاربرد | تأسیسات و خطوط عمومی | فشار و دمای بالا |
| صنایع نفت و گاز | محدود | بسیار مناسب |
در خطوطی که فشار و دمای کاری بالاتر است یا ایمنی اهمیت بیشتری دارد، کلاس 300 انتخاب مطمئن‌تر و بادوام‌تری نسبت به کلاس 150 خواهد بود.
مزایای فنی و مهندسی
- حذف ذرات معلق و محافظت از تجهیزات حساس.
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- مقاومت بسیار بالا در برابر خوردگی و کلریدها.
- مناسب برای فشارهای بالا (Class 300).
- قابلیت باز کردن درپوش و تمیزکاری آسان توری.
- افزایش عمر پمپ‌ها، فلومترها و شیرهای کنترلی.
- کاهش توقف خط تولید و هزینه‌های تعمیرات.
- اتصال فلنجی با آب‌بندی مطمئن و نصب آسان.
جمع‌بندی مهندسی
اگر پروژه شما در صنایع دریایی، نفت و گاز، پتروشیمی، صنایع شیمیایی یا خطوط انتقال آب شور اجرا می‌شود و به یک صافی مقاوم برای فشار بالا نیاز دارید، شیر صافی فلنجی استنلس استیل 316 کلاس 300 یکی از بهترین گزینه‌ها است. این محصول علاوه بر محافظت مؤثر از تجهیزات، در برابر خوردگی و شرایط سخت صنعتی نیز دوام بسیار بالایی دارد و باعث افزایش اطمینان و کاهش هزینه‌های نگهداری سیستم می‌شود.
نقد و بررسی
نقد و بررسی تخصصی شیر صافی فلنجی استنلس استیل 316 کلاس 300
در بسیاری از پروژه‌های صنعتی، خرابی یک پمپ، فلومتر، شیر کنترلی یا مبدل حرارتی می‌تواند هزینه‌ای بسیار بیشتر از قیمت یک شیر صافی داشته باشد. به همین دلیل، استفاده از شیر صافی فلنجی استنلس استیل 316 کلاس 300 یک اقدام پیشگیرانه و مهندسی محسوب می‌شود. این محصول علاوه بر حذف ذرات معلق، به دلیل استفاده از استیل 316 و طراحی کلاس 300، برای خطوطی که هم فشار بالا دارند و هم در معرض سیالات خورنده هستند، عملکرد بسیار مطمئنی ارائه می‌دهد.
چه زمانی استیل 316 ارزش خرید بیشتری دارد؟
اگر سیال حاوی آب شور، یون کلرید، مواد شیمیایی خورنده یا محل نصب در مناطق ساحلی باشد، استفاده از استیل 316 کاملاً منطقی است. وجود عنصر مولیبدن در این آلیاژ باعث افزایش مقاومت در برابر خوردگی حفره‌ای و زنگ‌زدگی شده و عمر مفید شیر را به‌طور قابل توجهی افزایش می‌دهد.
در پروژه‌هایی که توقف خط تولید یا تعویض تجهیزات هزینه بالایی دارد، انتخاب استیل 316 باعث کاهش هزینه‌های نگهداری در بلندمدت خواهد شد.
مقایسه استیل 304 و استیل 316
| شرایط کاری | استیل 304 | استیل 316 |
|---|---|---|
| آب شهری و بخار | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| روغن و سوخت | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و آب شور | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
| محیط‌های ساحلی | متوسط | بسیار عالی |
برای آب، بخار و بسیاری از سیالات معمول صنعتی، استیل 304 گزینه‌ای اقتصادی و مناسب است. اما اگر شرایط کاری خورنده باشد، استیل 316 انتخاب حرفه‌ای‌تر و بادوام‌تری خواهد بود.
کلاس 300 چه مزیتی نسبت به کلاس 150 دارد؟
تفاوت اصلی این دو کلاس در میزان تحمل فشار و دما است. شیر صافی کلاس 300 با بدنه و فلنج مستحکم‌تر، برای خطوط فرآیندی سنگین، بخار فشار بالا، صنایع نفت، گاز و پتروشیمی طراحی شده و ضریب اطمینان بیشتری نسبت به کلاس 150 دارد.
استفاده از کلاس پایین‌تر از فشار واقعی سیستم، علاوه بر کاهش عمر شیر، می‌تواند ایمنی کل خط لوله را نیز تحت تأثیر قرار دهد.
اشتباهات رایج هنگام انتخاب و نصب
- انتخاب استیل 304 برای آب شور یا محیط‌های دریایی.
- عدم تمیزکاری دوره‌ای توری صافی.
- انتخاب مش (Mesh) نامناسب برای نوع سیال.
- نصب شیر در خلاف جهت فلش جریان.
- انتخاب کلاس فشاری کمتر از فشار واقعی سیستم.
مزایا و محدودیت‌ها
مزایا
- مقاومت بسیار بالا در برابر خوردگی و کلریدها.
- مناسب برای فشارهای بالا (Class 300).
- افزایش عمر پمپ، فلومتر، مبدل حرارتی و شیرهای کنترلی.
- کاهش هزینه تعمیرات و توقف خط تولید.
- سرویس و تمیزکاری آسان توری صافی.
- مناسب برای صنایع دریایی، شیمیایی، نفت و گاز.
محدودیت‌ها
- قیمت بالاتر نسبت به مدل استیل 304.
- در صورت عدم سرویس منظم، افت فشار در خط افزایش می‌یابد.
- انتخاب نادرست مش می‌تواند باعث کاهش راندمان سیستم شود.
جمع‌بندی نهایی
اگر پروژه شما در محیط‌های خورنده، صنایع شیمیایی، آب‌شیرین‌کن‌ها، خطوط انتقال آب دریا یا واحدهای نفت، گاز و پتروشیمی قرار دارد، شیر صافی فلنجی استنلس استیل 316 کلاس 300 یکی از بهترین گزینه‌ها برای محافظت از تجهیزات و افزایش قابلیت اطمینان سیستم است. هرچند هزینه اولیه آن از مدل 304 بیشتر است، اما مقاومت بالاتر در برابر خوردگی و کاهش هزینه‌های تعمیر و تعویض، این اختلاف قیمت را در طول زمان جبران می‌کند.
