دستهبندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر:یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار:Class 150

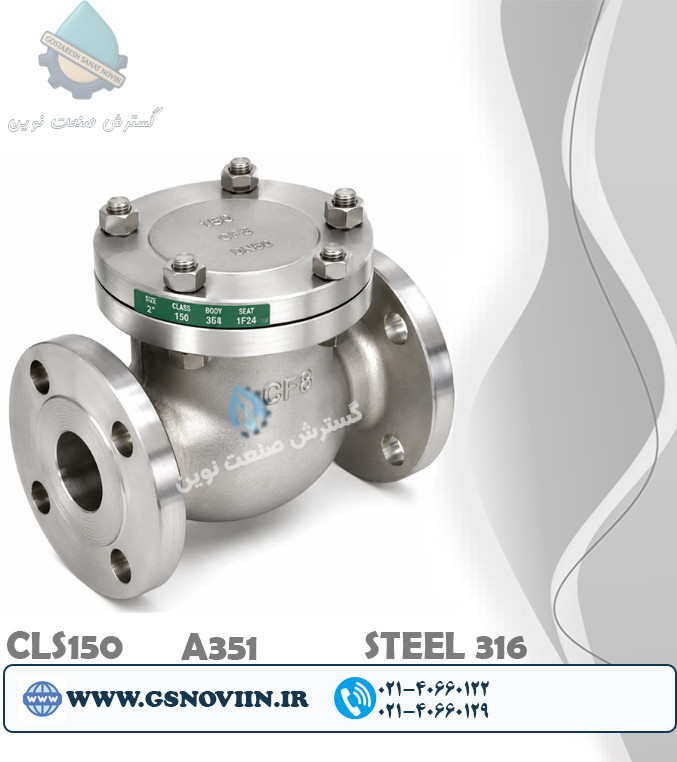

شیر یکطرفه دریچهای فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 150
Stainless Steel 316 Flanged Swing Check Valve Class 150 ASTM A351 CF8M
برند:اوریون
مشخصات
نوع محصول
شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر
یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار
Class 150
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
اتوماتیک (بدون نیاز به اپراتور)
نوع مکانیزم
دریچه لولایی (Swing Type)
جنس دریچه (Disc)
استنلس استیل AISI 316 (CF8M)
جنس محور (Hinge Pin)
استنلس استیل AISI 316
جنس نشیمنگاه (Seat)
استنلس استیل AISI 316 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود -29 تا +425 درجه سانتیگراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
مقاومت بسیار بالا در برابر خوردگی، مناسب برای محیطهای دریایی و شیمیایی، جلوگیری خودکار از برگشت جریان، افت فشار کم و طول عمر بالا
توضیحات
شیر یکطرفه دریچهای فلنجی استنلس استیل 316 کلاس 150 ASTM A351 CF8M
شیر یکطرفه دریچهای (Swing Check Valve) استنلس استیل 316 یکی از مهمترین تجهیزات حفاظتی در سیستمهای لولهکشی صنعتی است که وظیفه آن جلوگیری از برگشت جریان سیال میباشد. این شیر بدون نیاز به برق، اهرم یا اپراتور، تنها با فشار سیال باز شده و در صورت توقف یا معکوس شدن جریان، بهصورت خودکار بسته میشود. این عملکرد از آسیب دیدن پمپها، کمپرسورها، مبدلهای حرارتی و سایر تجهیزات جلوگیری میکند.
بدنه این محصول از ASTM A351 CF8M (استنلس استیل 316) ساخته شده است. وجود عنصر مولیبدن (Mo) در این آلیاژ باعث مقاومت بسیار بالا در برابر آب شور، یونهای کلرید، مواد شیمیایی خورنده و محیطهای دریایی میشود و طول عمر شیر را در شرایط سخت صنعتی به میزان قابل توجهی افزایش میدهد.
این شیر برای چه کاربردهایی مناسب است؟
- ایستگاههای پمپاژ و بوسترپمپها
- تصفیهخانهها و آبشیرینکنها
- خطوط انتقال آب دریا و آب شور
- صنایع شیمیایی و پتروشیمی
- پالایشگاههای نفت و گاز
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بیوتکنولوژی
- خطوط بخار، روغن و سیالات خورنده
اگر توقف پمپ، برگشت سیال یا خوردگی تجهیزات برای پروژه شما اهمیت دارد، شیر یکطرفه دریچهای استیل 316 یکی از مطمئنترین گزینهها خواهد بود.
استیل 304 یا استیل 316؟
| شرایط کاری | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
| محیط ساحلی | ضعیفتر | بسیار مقاوم |
در بیشتر خطوط آب، بخار و روغن، استیل 304 پاسخگوی نیاز پروژه است. اما اگر سیال دارای یون کلرید، آب شور یا مواد شیمیایی خورنده باشد، استیل 316 به دلیل مقاومت بالاتر در برابر خوردگی، انتخابی مطمئنتر و اقتصادیتر در بلندمدت خواهد بود.
شیر یکطرفه دریچهای یا سوپاپی؟
| ویژگی | دریچهای (Swing) | سوپاپی (Lift) |
|---|---|---|
| افت فشار | بسیار کم | بیشتر |
| مناسب دبی بالا | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| سرعت بسته شدن | متوسط | بیشتر |
| کاربرد اصلی | خطوط انتقال سیال | بخار و فشارهای بالا |
اگر هدف شما جلوگیری از برگشت جریان با کمترین افت فشار است، مدل دریچهای بهترین انتخاب خواهد بود. اما در خطوطی که سرعت بسته شدن شیر اهمیت بیشتری دارد، مدل سوپاپی گزینه مناسبتری است.
مزایای فنی و مهندسی
- جلوگیری خودکار از برگشت جریان بدون نیاز به اپراتور.
- محافظت از پمپها، کمپرسورها و تجهیزات حساس.
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- مقاومت بسیار بالا در برابر خوردگی، آب شور و کلریدها.
- افت فشار بسیار کم و عبور روان سیال.
- اتصال فلنجی کلاس 150 با آببندی مطمئن.
- کاهش هزینه تعمیرات و افزایش طول عمر سیستم.
- مناسب برای محیطهای دریایی، شیمیایی و صنایع حساس.
جمعبندی مهندسی
اگر پروژه شما در محیطهای خورنده، صنایع شیمیایی، آبشیرینکنها، خطوط انتقال آب دریا، صنایع دارویی یا غذایی قرار دارد و به شیری نیاز دارید که بدون دخالت اپراتور از برگشت جریان جلوگیری کند، شیر یکطرفه دریچهای فلنجی استنلس استیل 316 کلاس 150 یکی از بهترین گزینههای موجود است. این مدل نسبت به استیل 304 مقاومت بیشتری در برابر خوردگی دارد و هزینههای نگهداری و تعویض تجهیزات را در بلندمدت کاهش میدهد.
نقد و بررسی
نقد و بررسی تخصصی شیر یکطرفه دریچهای فلنجی استنلس استیل 316 کلاس 150
شیر یکطرفه دریچهای استیل 316 زمانی ارزش واقعی خود را نشان میدهد که در محیطهای خورنده، خطوط انتقال آب دریا، صنایع شیمیایی یا فرآیندهایی با هزینه توقف تولید بالا استفاده شود. این شیر علاوه بر جلوگیری از برگشت جریان، از پمپها و تجهیزات حساس محافظت میکند و به دلیل استفاده از استیل 316، در شرایطی که استیل 304 به مرور دچار خوردگی میشود، دوام بسیار بیشتری دارد.
چه زمانی استیل 316 بهترین انتخاب است؟
اگر سیال حاوی یون کلرید، آب شور، محلولهای نمکی یا مواد شیمیایی خورنده باشد، استفاده از استیل 316 کاملاً توجیه فنی و اقتصادی دارد. وجود مولیبدن در این آلیاژ باعث افزایش مقاومت در برابر خوردگی حفرهای و شیاری شده و عمر مفید شیر را به شکل محسوسی افزایش میدهد.
در پروژههایی که تعویض شیر یا توقف خط تولید هزینه زیادی دارد، پرداخت هزینه بیشتر برای مدل 316 در بلندمدت کاملاً مقرونبهصرفه است.
شیر یکطرفه دریچهای یا سوپاپی؟
| ویژگی | دریچهای (Swing) | سوپاپی (Lift) |
|---|---|---|
| افت فشار | بسیار کم | بیشتر |
| دبی بالا | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| بسته شدن سریع | متوسط | ⭐⭐⭐⭐⭐ |
| بهترین کاربرد | خطوط انتقال آب و سیالات | بخار و فشارهای بالا |
اگر هدف اصلی عبور آزاد سیال و کاهش افت فشار است، مدل دریچهای انتخاب مناسبتری است. اما در خطوط بخار یا سیستمهایی که بسته شدن سریع شیر اهمیت دارد، مدل سوپاپی عملکرد بهتری خواهد داشت.
استیل 304 یا استیل 316؟
| نوع پروژه | انتخاب پیشنهادی |
|---|---|
| آب شهری، بخار، روغن و تأسیسات | استیل 304 |
| آب دریا، صنایع دریایی و محیط ساحلی | استیل 316 |
| مواد شیمیایی خورنده | استیل 316 |
| صنایع غذایی و دارویی حساس | ترجیحاً استیل 316 |
برای بسیاری از پروژههای معمولی، مدل 304 از نظر فنی کافی است. اما هرچه میزان خورندگی سیال یا رطوبت محیط بیشتر باشد، مزیت استیل 316 بیشتر نمایان میشود و هزینه اولیه بالاتر آن با کاهش تعمیرات و افزایش طول عمر جبران خواهد شد.
اشتباهات رایج هنگام انتخاب و نصب
- نصب شیر در خلاف جهت فلش حکشده روی بدنه.
- انتخاب استیل 304 برای آب شور یا محیطهای ساحلی.
- بیتوجهی به کلاس فشاری سیستم.
- انتخاب سایز نامناسب نسبت به قطر خط لوله.
- استفاده از شیر یکطرفه برای کنترل یا تنظیم جریان.
مزایا و محدودیتها
مزایا
- مقاومت فوقالعاده در برابر خوردگی و کلریدها.
- جلوگیری خودکار از برگشت جریان.
- افت فشار کم و مناسب برای خطوط با دبی بالا.
- محافظت از پمپ، کمپرسور و تجهیزات حساس.
- طول عمر بسیار بالا در محیطهای خورنده.
- کاهش هزینههای تعمیر و نگهداری.
محدودیتها
- قیمت بالاتر نسبت به مدل استیل 304.
- برای کنترل یا تنظیم جریان طراحی نشده است.
- در خطوط بخار با نیاز به بسته شدن بسیار سریع، مدل سوپاپی ممکن است انتخاب مناسبتری باشد.
جمعبندی نهایی
اگر پروژه شما در صنایع دریایی، شیمیایی، پتروشیمی، آبشیرینکنها، خطوط انتقال آب شور یا محیطهای بسیار خورنده اجرا میشود، شیر یکطرفه دریچهای فلنجی استنلس استیل 316 کلاس 150 یکی از مطمئنترین گزینهها برای جلوگیری از برگشت جریان و محافظت از تجهیزات است. اما اگر سیال شما آب شهری، بخار یا روغن است و شرایط خورندگی شدیدی وجود ندارد، مدل استیل 304 نیز میتواند نیاز پروژه را با هزینه کمتر برطرف کند.
