دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه کشویی (Gate Valve)
نوع شیر:کشویی فلنجی (Flanged Gate Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار:Class 150

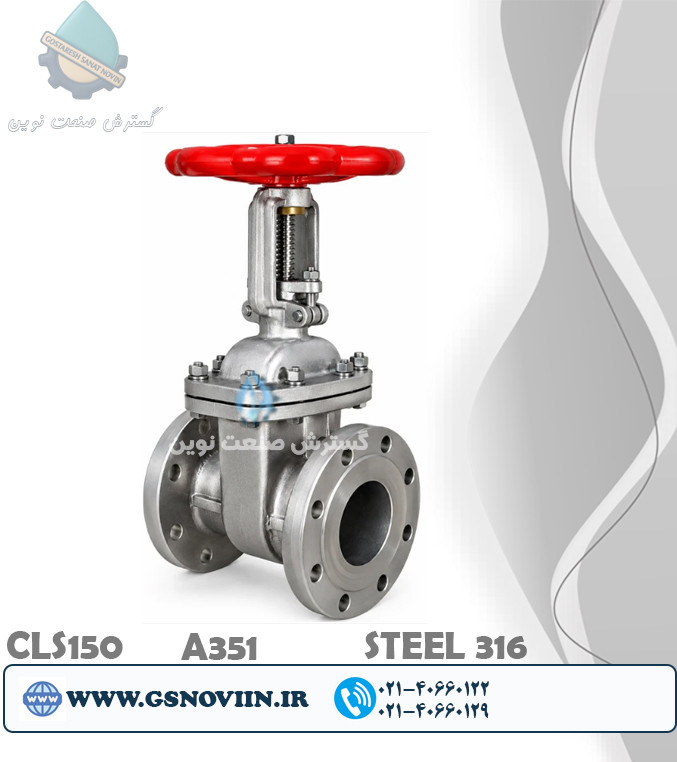

شیرفلکه کشویی فلنجی استنلس استیل 316 ASTM A351 CF8M کلاس 150
Stainless Steel 316 Flanged Gate Valve Class 150 ASTM A351 CF8M
برند:اوریون
۱/۲ اینچ
مشخصات
نوع محصول
شیرفلکه کشویی (Gate Valve)
نوع شیر
کشویی فلنجی (Flanged Gate Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8M (معادل AISI 316)
کلاس فشار
Class 150
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
گوه‌ای (Wedge Gate)
نوع زبانه (Wedge)
Solid Wedge (گوه‌ای یکپارچه)
جنس زبانه
استنلس استیل AISI 316 (CF8M)
جنس استم (Stem)
استنلس استیل AISI 316
جنس نشیمنگاه (Seat)
استنلس استیل AISI 316 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -29 تا +425 درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، آب دریا، بخار، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
مقاومت بسیار بالا در برابر خوردگی، مناسب برای محیط‌های دریایی و شیمیایی، افت فشار بسیار کم در حالت باز، طول عمر بالا و مناسب برای خطوط انتقال سیالات خورنده
توضیحات
شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 150 ASTM A351 CF8M
شیرفلکه کشویی فلنجی استنلس استیل 316 یکی از بهترین شیرآلات صنعتی برای قطع و وصل کامل جریان در خطوط انتقال سیالات خورنده و حساس است. طراحی داخلی این شیر به‌گونه‌ای است که با بالا و پایین رفتن گیت، مسیر جریان کاملاً باز یا بسته می‌شود. در حالت کاملاً باز، مسیر عبور سیال تقریباً بدون مانع است و همین موضوع باعث کاهش افت فشار و افزایش راندمان سیستم می‌شود.
بدنه این محصول از ASTM A351 CF8M (استنلس استیل 316) ساخته شده است. وجود عنصر مولیبدن (Mo) در این آلیاژ، مقاومت بسیار بالایی در برابر آب شور، یون‌های کلرید، مواد شیمیایی خورنده و محیط‌های مرطوب ایجاد می‌کند و باعث افزایش طول عمر شیر در شرایط سخت صنعتی می‌شود.
این محصول در چه صنایعی کاربرد دارد؟
- صنایع شیمیایی و پتروشیمی
- صنایع نفت و گاز
- تصفیه آب و آب‌شیرین‌کن‌ها
- خطوط آب دریا و محیط‌های ساحلی
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بیوتکنولوژی
- خطوط بخار، آب داغ و کندانس
- کارخانه‌های تولید اسیدها و مواد شیمیایی رقیق
اگر سیال خاصیت خورندگی دارد یا تجهیزات در محیط‌های ساحلی و مرطوب نصب می‌شوند، استیل 316 انتخابی مطمئن‌تر از استیل 304 است.
استیل 316 یا استیل 304؟
| شرایط کاری | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
| طول عمر در محیط خورنده | کمتر | بیشتر |
اگر پروژه شما در صنایع آب، بخار، روغن یا مواد غذایی معمولی است، استیل 304 انتخابی اقتصادی و مناسب خواهد بود. اما در صنایع دریایی، شیمیایی، دارویی یا هر محیطی که احتمال خوردگی بالا وجود دارد، استیل 316 با وجود قیمت بالاتر، هزینه تعمیرات و تعویض را در بلندمدت کاهش می‌دهد.
شیرفلکه کشویی یا شیرفلکه سوزنی؟
| ویژگی | شیرفلکه کشویی | شیرفلکه سوزنی |
|---|---|---|
| کاربرد اصلی | قطع و وصل کامل جریان | کنترل و تنظیم جریان |
| افت فشار | بسیار کم | بیشتر |
| کنترل دبی | ❌ | ⭐⭐⭐⭐⭐ |
| مناسب خطوط انتقال | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
اگر هدف شما فقط ایزوله کردن خط و باز یا بسته کردن کامل مسیر است، شیرفلکه کشویی بهترین گزینه محسوب می‌شود. اما اگر لازم است دبی یا فشار سیال را تنظیم کنید، شیرفلکه سوزنی عملکرد دقیق‌تر و مناسب‌تری خواهد داشت.
مزایای فنی و مهندسی
- بدنه استنلس استیل 316 مطابق ASTM A351 CF8M.
- مقاومت بسیار بالا در برابر خوردگی، زنگ‌زدگی و کلریدها.
- افت فشار بسیار کم در حالت کاملاً باز.
- عبور آزاد سیال و کاهش تلاطم جریان.
- اتصال فلنجی کلاس 150 با آب‌بندی مطمئن.
- مناسب برای سیالات خورنده، آب شور و محیط‌های دریایی.
- طول عمر بالا و کاهش هزینه‌های تعمیر و نگهداری.
- ایده‌آل برای خطوط انتقال با دبی بالا.
جمع‌بندی مهندسی
اگر پروژه شما نیاز به قطع و وصل کامل جریان در محیط‌های خورنده، صنایع شیمیایی، دریایی، دارویی یا خطوط آب شور دارد، شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 150 یکی از بهترین انتخاب‌های موجود است. این مدل نسبت به استیل 304 مقاومت بیشتری در برابر خوردگی دارد و طول عمر بالاتری در شرایط سخت صنعتی ارائه می‌دهد. اگر تنها با آب شهری، بخار یا روغن سروکار دارید، مدل استیل 304 نیز می‌تواند همان عملکرد را با هزینه کمتر در اختیار شما قرار دهد.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 150
شیرفلکه کشویی استیل 316 برای همه پروژه‌ها بهترین انتخاب نیست؛ بلکه برای پروژه‌هایی طراحی شده که علاوه بر قطع و وصل کامل جریان، به مقاومت بسیار بالا در برابر خوردگی نیز نیاز دارند. اگر سیال شما آب شور، محلول‌های کلریدی یا مواد شیمیایی خورنده است، این مدل نسبت به استیل 304 عمر بسیار بیشتری خواهد داشت و هزینه‌های تعمیر و تعویض تجهیزات را کاهش می‌دهد.
چه زمانی استیل 316 ارزش خرید دارد؟
تفاوت اصلی استیل 316 با استیل 304 وجود عنصر مولیبدن (Mo) است. این عنصر مقاومت شیر را در برابر خوردگی حفره‌ای، خوردگی شیاری و زنگ‌زدگی ناشی از کلریدها افزایش می‌دهد؛ به همین دلیل در صنایع دریایی، پتروشیمی، دارویی و شیمیایی، انتخاب اول بسیاری از مهندسان است.
اگر خرابی شیر باعث توقف تولید یا هزینه تعمیرات سنگین می‌شود، سرمایه‌گذاری روی استیل 316 کاملاً توجیه اقتصادی دارد.
شیرفلکه کشویی یا شیرفلکه سوزنی؟
| ویژگی | شیرفلکه کشویی | شیرفلکه سوزنی |
|---|---|---|
| وظیفه اصلی | قطع و وصل کامل جریان | تنظیم و کنترل جریان |
| افت فشار | بسیار کم | بیشتر |
| کنترل دبی | ❌ | ⭐⭐⭐⭐⭐ |
| مناسب خطوط انتقال | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
بزرگ‌ترین اشتباه، استفاده از شیرفلکه کشویی برای کنترل جریان است. نیمه‌باز نگه داشتن این شیر باعث فرسایش گیت، آسیب به نشیمنگاه و کاهش عمر مفید آن می‌شود. برای تنظیم جریان، همیشه شیرفلکه سوزنی انتخاب صحیح‌تری است.
304 یا 316؛ کدام را انتخاب کنیم؟
| نوع پروژه | انتخاب مناسب |
|---|---|
| آب شهری، بخار، روغن و تأسیسات | استیل 304 |
| آب دریا، محیط ساحلی، کلریدها | استیل 316 |
| صنایع شیمیایی و دارویی | استیل 316 |
| صنایع غذایی معمولی | 304 یا 316 (بسته به نوع سیال) |
در بسیاری از پروژه‌های عمومی، استیل 304 از نظر فنی کاملاً کافی است. اما اگر احتمال خوردگی بالا باشد، هزینه اولیه بیشتر استیل 316 در بلندمدت با کاهش تعمیرات و افزایش عمر تجهیز جبران خواهد شد.
اشتباهات رایج هنگام خرید
- استفاده از شیرفلکه کشویی برای تنظیم یا کنترل دبی جریان.
- انتخاب استیل 316 فقط به دلیل گران‌تر بودن، بدون نیاز واقعی پروژه.
- انتخاب کلاس فشاری نامناسب نسبت به فشار کاری سیستم.
- بی‌توجهی به نوع سیال و میزان خورندگی آن.
- عدم سرویس دوره‌ای در خطوطی که شیر مدت طولانی بدون استفاده باقی می‌ماند.
مزایا و محدودیت‌ها
مزایا
- مقاومت فوق‌العاده در برابر خوردگی و زنگ‌زدگی.
- مناسب برای آب شور، محیط‌های ساحلی و مواد شیمیایی.
- افت فشار بسیار کم در حالت کاملاً باز.
- طول عمر بالا در شرایط کاری سخت.
- ایده‌آل برای ایزوله کردن خطوط و تجهیزات صنعتی.
- کاهش هزینه تعمیر و نگهداری در محیط‌های خورنده.
محدودیت‌ها
- قیمت بالاتر نسبت به مدل استیل 304.
- برای کنترل جریان مناسب نیست.
- سرعت عملکرد آن نسبت به شیر توپی کمتر است.
- در پروژه‌های معمولی، ممکن است استفاده از استیل 316 از نظر اقتصادی ضروری نباشد.
جمع‌بندی نهایی
شیرفلکه کشویی فلنجی استنلس استیل 316 کلاس 150 انتخابی حرفه‌ای برای پروژه‌هایی است که علاوه بر قطع و وصل کامل جریان، به حداکثر مقاومت در برابر خوردگی نیاز دارند. این محصول در صنایع دریایی، شیمیایی، دارویی، پتروشیمی، آب‌شیرین‌کن‌ها و خطوط انتقال آب شور عملکردی بسیار مطمئن دارد. اگر شرایط کاری شما معمولی‌تر است و با آب، بخار یا روغن سروکار دارید، مدل استیل 304 نیز می‌تواند با هزینه کمتر نیاز پروژه را به‌خوبی برآورده کند.
