دسته‌بندی: انواع شیرآلات
نوع محصول:شیر گازی (Ball Valve)
ساختار:دو‌تکه (2PC)
جنس بدنه:فولاد کربنی فورج شده (Forged Carbon Steel)
کلاس فشار :۲۰۰۰ WOG

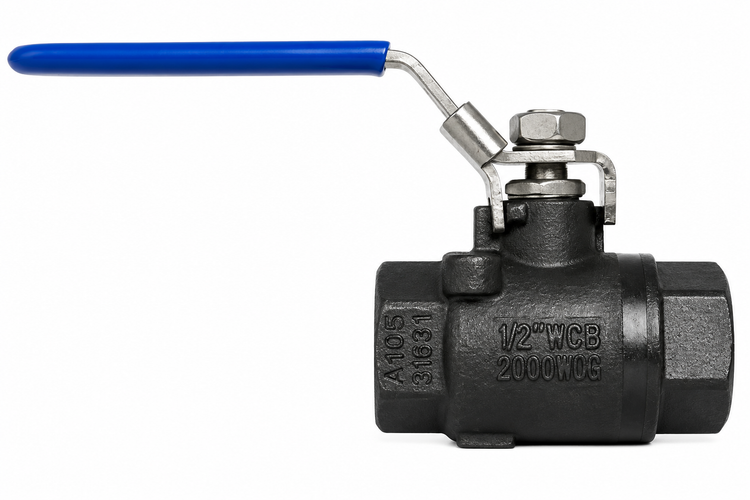

شیر گازی فولادی فورج دو تکه (2PC) رزوهای 2000 WOG
Forged Steel 2PC Ball Valve 2000 WOG NPT Threaded ASTM A105
برند:نیپون
انواع سایز ها
مشخصات
نوع محصول
شیر گازی (Ball Valve)
ساختار
دو‌تکه (2PC)
جنس بدنه
فولاد کربنی فورج شده (Forged Carbon Steel)
کلاس فشار
۲۰۰۰ WOG
نوع اتصال
رزوهای (BSP / NPT
جنس توپی
استنلس استیل (Stainless Steel)
جنس آب بندی
PTFE (تفلون)
نوع عملکرد
اهرمی، قطع و وصل 90 درجه‌ای
نوع جریان
Full Bore (جریان کامل)
سیالات قابل استفاده
آب، گاز، روغن، هوا
استاندارد ساختار
API 608 / ASME B16.34
تست فشار
هیدرواستاتیک و تست نشتی API 598
قابلیت تعمیر
دارد (قابل سرویس داخلی)
نوع بدنه
2 تکه (Two-Piece Body)
توضیحات
ASTM A105
2000 WOG
2PC
NPT Thread
شیر گازی فولادی فورج دو تکه (2PC) رزوهای NPT فشار 2000 WOG ASTM A105
شیر گازی فولادی فورج دو تکه یا 2PC Ball Valve یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل سریع جریان سیالات است. این شیر با طراحی توپی (Ball)، تنها با یک چرخش ۹۰ درجه دسته، مسیر جریان را به طور کامل باز یا بسته می‌کند. بدنه فولادی فورج ASTM A105، طراحی دو تکه و اتصال رزوهای NPT باعث شده این محصول انتخابی ایده‌آل برای خطوط انتقال نفت، گاز، بخار، آب، هوای فشرده و بسیاری از سیالات صنعتی باشد.
شیر گازی چگونه کار می‌کند؟
در مرکز شیر یک گوی فولادی سوراخ‌دار قرار دارد. با چرخاندن دسته شیر، این گوی نیز می‌چرخد. زمانی که سوراخ گوی در امتداد لوله قرار گیرد، جریان به راحتی عبور می‌کند و هنگامی که گوی ۹۰ درجه بچرخد، مسیر به طور کامل بسته می‌شود. این طراحی باعث عملکرد سریع، آب‌بندی عالی و افت فشار بسیار کم می‌شود.
نکته مهم:
شیر گازی برای قطع و وصل کامل جریان طراحی شده است و نباید برای تنظیم دائمی دبی سیال در حالت نیمه‌باز استفاده شود؛ زیرا ممکن است به سیت‌ها و توپ شیر آسیب وارد شود.
چرا بدنه ASTM A105؟
فولاد فورج ASTM A105 یکی از بهترین آلیاژها برای تولید شیرآلات فشار قوی است. فرآیند فورج باعث حذف تخلخل‌های داخلی، افزایش استحکام مکانیکی و مقاومت بالا در برابر فشار، ضربه و تغییرات دمایی می‌شود. به همین دلیل این شیر در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها کاربرد گسترده‌ای دارد.
مزایای طراحی دو تکه (2PC)
بدنه دو تکه تعادل مناسبی بین استحکام، وزن و قیمت ایجاد می‌کند. نسبت به شیرهای یک‌تکه امکان تعمیر و تعویض برخی قطعات را فراهم می‌کند و در عین حال نسبت به مدل‌های سه‌تکه (3PC) ساختار ساده‌تر و اقتصادی‌تری دارد. این ویژگی باعث شده شیرهای 2PC یکی از رایج‌ترین مدل‌ها در پروژه‌های صنعتی باشند.
نقد و بررسی
نقد و بررسی تخصصی شیر گازی فولادی فورج دو تکه (2PC) رزوهای NPT فشار 2000 WOG ASTM A105
شیر گازی فولادی فورج دو تکه یا 2PC Ball Valve یکی از محبوب‌ترین و پرفروش‌ترین شیرآلات صنعتی برای قطع و وصل سریع جریان سیالات است. طراحی توپی (Ball) باعث می‌شود تنها با یک چرخش ۹۰ درجه، مسیر جریان کاملاً باز یا بسته شود. این ویژگی در کنار آب‌بندی مطمئن، افت فشار بسیار کم و عملکرد سریع، باعث شده این شیر در صنایع نفت، گاز، پتروشیمی، بخار، هوای فشرده، آب صنعتی و خطوط فرآیندی کاربرد گسترده‌ای داشته باشد. بدنه این محصول از فولاد فورج ASTM A105 ساخته شده است که مقاومت مکانیکی بسیار بالایی در برابر فشار، ضربه و تغییرات دمایی دارد. همچنین اتصال رزوهای NPT نصب و تعویض شیر را ساده کرده و برای خطوطی که نیاز به سرویس دوره‌ای دارند، گزینه‌ای ایده‌آل محسوب می‌شود.
نظر کارشناسی:
اگر به دنبال شیری با عملکرد سریع، آب‌بندی مطمئن، هزینه نگهداری پایین و نصب آسان هستید، شیر گازی دو تکه 2PC یکی از بهترین انتخاب‌ها است. این مدل در بسیاری از پروژه‌های صنعتی جایگزین مناسبی برای شیرهای کشویی محسوب می‌شود.
چرا شیر گازی 2PC یکی از پرکاربردترین شیرهای صنعتی است؟
دلیل محبوبیت این شیر، عملکرد ساده و بسیار مطمئن آن است. مسیر عبور سیال تقریباً هم‌اندازه قطر لوله بوده و در حالت باز، افت فشار بسیار کمی ایجاد می‌کند. همچنین سیستم آب‌بندی با سیت‌های PTFE باعث جلوگیری از نشتی شده و حتی پس از هزاران بار باز و بسته شدن نیز عملکرد مطلوب خود را حفظ می‌کند.
مقایسه شیر گازی 2PC با شیر کشویی (Gate Valve)
| ویژگی | Ball Valve | Gate Valve |
|---|---|---|
| سرعت باز و بسته شدن | بسیار سریع (۹۰ درجه) | کند |
| آب‌بندی | عالی | بسیار خوب |
| افت فشار | بسیار کم | بسیار کم |
| تعداد دفعات عملکرد | زیاد | متوسط |
| مناسب برای کنترل جریان | خیر | خیر |
مقایسه شیر گازی دو تکه (2PC) و سه تکه (3PC)
| ویژگی | 2PC | 3PC |
|---|---|---|
| قیمت | اقتصادی‌تر | بالاتر |
| تعمیرات داخلی | محدود | بسیار آسان |
| باز کردن بدنه | نیاز به باز کردن از خط | بدون جداسازی کامل از خط |
| کاربرد | عمومی و صنعتی | صنایع حساس و فرآیندی |
مزایای محصول
- قطع و وصل سریع جریان با چرخش ۹۰ درجه
- بدنه فولادی فورج ASTM A105 با استحکام بالا
- طراحی دو تکه (2PC) با قیمت اقتصادی
- آب‌بندی عالی و جلوگیری از نشتی
- اتصال رزوهای NPT با نصب آسان
- تحمل فشار کاری 2000 WOG
- افت فشار بسیار کم در حالت باز
- عمر مفید بالا و نیاز کم به تعمیرات
- مناسب برای نفت، گاز، بخار، آب و هوای فشرده
محدودیت‌های محصول
- برای تنظیم دائمی جریان مناسب نیست.
- استفاده طولانی‌مدت در حالت نیمه‌باز باعث کاهش عمر سیت‌ها می‌شود.
- در صورت وجود ذرات جامد زیاد، بهتر است قبل از شیر از صافی (Y Strainer) استفاده شود.
- برای سرویس کامل، معمولاً باید شیر از خط لوله جدا شود.
کاربردهای اصلی
این شیر در خطوط انتقال نفت و گاز، سیستم‌های بخار، تأسیسات صنعتی، پالایشگاه‌ها، صنایع پتروشیمی، کارخانه‌های شیمیایی، سیستم‌های آب صنعتی، خطوط هوای فشرده، صنایع غذایی، دارویی و بسیاری از فرآیندهای صنعتی که نیاز به قطع و وصل سریع و مطمئن جریان دارند، استفاده می‌شود.
جمع‌بندی
شیر گازی فولادی فورج دو تکه (2PC) رزوهای NPT فشار 2000 WOG ASTM A105 یکی از بهترین گزینه‌ها برای خطوط فشار بالا و کاربردهای صنعتی است. بدنه فورج، طراحی توپی، آب‌بندی مطمئن، عملکرد سریع و نصب آسان، این محصول را به انتخابی اقتصادی و قابل اعتماد تبدیل کرده است. اگر به دنبال یک شیر صنعتی با دوام، کیفیت ساخت بالا و عملکرد بدون نشتی هستید، این مدل می‌تواند نیاز بسیاری از پروژه‌های صنعتی را به‌خوبی برآورده کند.
