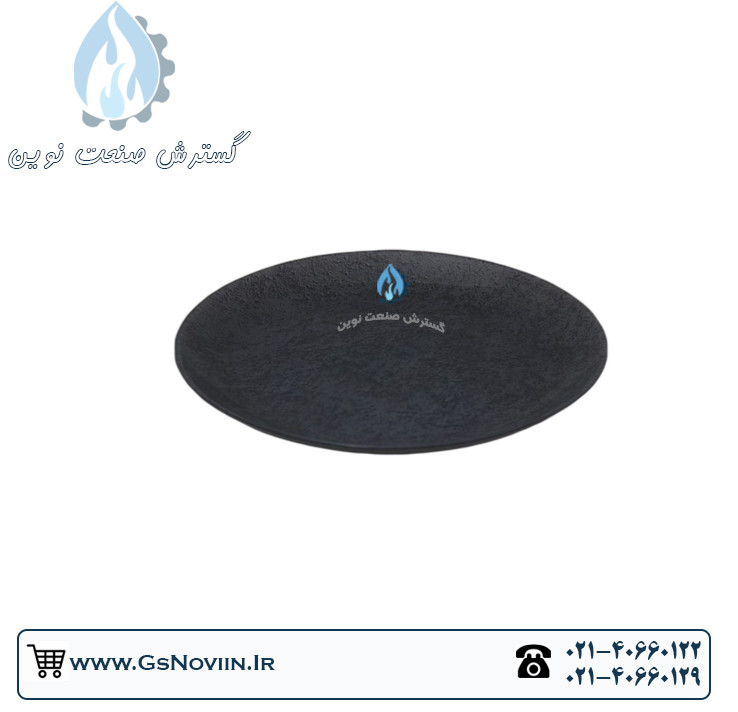

کپ جوشی بنکن رده 40 با بدنه بیضی‌شکل مانیسمان، مناسب مسدود کردن انتهای خط لوله جوشی

کپ جوشی رده 40 مانیسمان فولادی بنکن

BENKAN Wrought Steel Butt-Weld Cap Sch40 – ASTM A234
برند:بنکن (BENKAN)
انواع سایز ها به اینچ
130,000
مشخصات

نوع محصول

کپ جوشی

برند

BENKAN

نوع ساخت

مانیسمان (بدون درز)

نوع اتصال

جوشی لب به لب (Butt Weld)

رده ضخامت

SCH40

متریال

ASTM A234 WPB

استاندارد ساخت

ASME B16.9

استاندارد متریال

ASTM A234

کاربرد

آب‌بندی و مسدود کردن انتهای خطوط لوله

قابلیت جوشکاری

دارد

مناسب برای

خطوط انتقال نفت، گاز، بخار، آب صنعتی، پتروشیمی، نیروگاه و صنایع فرآیندی

توضیحات

متریال و استاندارد ساخت

این کپ از فولاد کربنی مانیسمان مطابق استاندارد ASTM A234 ساخته می‌شود؛ این استاندارد چند گرید مختلف (WPB، WPC، WP1 و غیره) را پوشش می‌دهد که گرید رایج آن در بازار اتصالات جوشی رده 40، WPB است. شکل و ابعاد بدنه مطابق ASME B16.9 و MSS SP-75 بیضی‌شکل (Ellipsoidal) تعریف شده تا در برابر فشار داخلی، رفتار مکانیکی یکنواخت‌تری نسبت به صفحه تخت داشته باشد.

وزن تقریبی بر اساس سایز

وزن نظری کپ‌های جوشی — رده STD (Sch 40)، بر اساس محاسبات تئوریک کاتالوگ
سایز اسمی (اینچ) وزن STD (kg)
1 0.11
2 0.23
4 1.17
6 2.89
8 5.20
10 9.17
12 13.3
16 20.0
20 31.8
24 45.0

اعداد بر اساس محاسبه تئوریک کاتالوگ سازنده است؛ وزن واقعی محموله ممکن است اندکی متفاوت باشد.

روش نصب

  1. پخ‌کاری (Beveling) انتهای لوله مطابق ضخامت جداره، در صورتی که از قبل آماده نشده باشد.
  2. تراز و مرکزیابی کپ روی انتهای لوله پیش از شروع جوشکاری.
  3. جوشکاری دورتادور محل اتصال (Butt Weld) مطابق دستورالعمل WPS پروژه.
  4. بازرسی چشمی جوش و در صورت نیاز پروژه، انجام تست غیرمخرب (مانند PT یا RT).
نکته ایمنی

جوشکاری این قطعه باید توسط جوشکار دارای گواهی مطابق دستورالعمل تأییدشده پروژه انجام شود. پیش از قرار دادن خط تحت فشار، جوش باید بازرسی و در صورت لزوم تست هیدرواستاتیک شود.

تفاوت با سایر انواع کپ

این محصول کپ جوشی مانیسمان (Wrought) خانواده رده 40 برند بنکن است و با کپ‌های ساخته‌شده از ورق تخت (که در برخی فروشگاه‌ها با نام «کپ تخت» عرضه می‌شوند) از نظر فرآیند تولید و شکل بدنه متفاوت است. مشخصات فنی این صفحه فقط مربوط به مدل مانیسمان بیضی‌شکل مطابق کاتالوگ بنکن است.

استعلام قیمت و موجودی دانلود کاتالوگ کامل
نقد و بررسی
  • نوع اتصال: کپ (درپوش) جوشی لب‌به‌لب — Butt Weld Cap
  • رده ضخامت: Sch 40 / STD
  • ساختار: مانیسمان (Wrought) — بدون درز مطابق معرفی برند
  • متریال: فولاد کربنی مطابق ASTM A234 (گرید رایج در بازار: WPB)
  • استاندارد ابعادی و شکل: ASME B16.9 / MSS SP-75 — بدنه بیضی‌شکل (Ellipsoidal)
  • برند: BENKAN (ژاپن)
⬇
دانلود کاتالوگ رسمی اتصالات جوشی بنکن جداول کامل ابعاد، وزن و استاندارد‌های ASME / MSS / JIS
دانلود کاتالوگ

کپ جوشی رده 40 مانیسمان فولادی بنکن چیست؟

کپ جوشی، قطعه‌ای است که برای مسدود کردن انتهای باز یک خط لوله به کار می‌رود و از طریق جوشکاری لب‌به‌لب (Butt Weld) به سرِ لوله متصل می‌شود. مدل رده ۴۰ برند BENKAN از فولاد کربنی مانیسمان ساخته شده و برای خطوطی طراحی شده که باید فشار داخلی سیستم را در نقطه پایانی لوله تحمل کنند — بدون نیاز به فلنج یا اتصال قابل باز شدن.

طبق مشخصات سازنده، بدنه این کپ‌ها بیضی‌شکل (Ellipsoidal) است، نه صفحه‌ای تخت؛ همین انحنا باعث می‌شود فشار داخلی لوله به‌طور یکنواخت روی بدنه توزیع شود و نقطه تمرکز تنش کاهش پیدا کند.

مشخصات فنی مطابق کاتالوگ رسمی

ابعاد کپ‌های جوشی رده 40 (STD) بر اساس سایز اسمی لوله — منبع: کاتالوگ BENKAN، جدول Caps
سایز اسمی (اینچ) قطر خارجی OD (mm) طول کپ E (mm)
1/2 21.3 25.4
1 33.4 38.1
2 60.3 38.1
3 88.9 50.8
4 114.3 63.5
6 168.3 101.6
8 219.1 127.0
10 273.0 152.4
12 323.8 177.8
16 406.4 203.2
20 508.0 254.0
24 609.6 266.7

جدول کامل تمام سایزها (تا ¹⁄₂ اینچ تا 48 اینچ) در فایل کاتالوگ قابل دانلود بالا موجود است.

ویژگی‌ها

ساختار مانیسمان

تولید از میلگرد/بیلت فولادی فورج‌شده بدون درز جوشی طولی، که احتمال نشتی از خط درز را حذف می‌کند.

اتصال جوشی دائمی

پس از جوشکاری به لوله، اتصالی یکپارچه و بدون نیاز به آب‌بندی مجدد ایجاد می‌شود.

بدنه بیضی‌شکل

طراحی گنبدی مطابق ASME B16.9، برای توزیع یکنواخت فشار داخلی روی بدنه کپ.

تطابق ابعادی با رده 40

ضخامت و قطر خارجی هم‌راستا با لوله‌های Sch 40 مطابق استاندارد ASME B36.10.

کاربرد

برای مسدود کردن دائمی انتهای خطوط لوله جوشی در سیستم‌های صنعتی که با فولاد کربنی سازگارند — از جمله خطوط انتقال آب صنعتی، بخار با فشار متوسط، و خطوط جانبی هوا و گاز که در کاتالوگ برند به‌عنوان کاربرد عمومی این خانواده محصول (Wrought Steel Butt-Welding Fittings) معرفی شده‌اند.

راهنمای انتخاب

برای سفارش این کپ باید سایز اسمی لوله (بر اساس جدول بالا)، رده ضخامت (Sch 40 در این مدل)، و تطابق آن با استاندارد لوله موجود در پروژه (ASME یا JIS، چون قطر خارجی این دو استاندارد در برخی سایزها کمی متفاوت است) مشخص شود. در صورت نیاز به فشار کاری بالاتر، مدل رده 80 (XS) همین برند نیز موجود است.

سوالات متداول

آیا این کپ برای خطوط گاز مناسب است؟

رده 40 برای فشارهای متوسط از جمله برخی خطوط گاز صنعتی استفاده می‌شود؛ فشار مجاز دقیق باید بر اساس دمای کارکرد و ضخامت جدول بالا با کارشناس پروژه بررسی شود، چون کاتالوگ برند فشار کاری مشخصی اعلام نکرده است.

تفاوت این کپ با کپ رده 80 (XS) چیست؟

ضخامت جداره در رده 80 بیشتر است، بنابراین تحمل فشار داخلی بالاتری دارد؛ ابعاد قطر خارجی در هر دو رده یکسان است.

آیا نصب این کپ نیاز به فلنج دارد؟

خیر؛ نصب صرفاً با جوشکاری لب‌به‌لب به انتهای لوله انجام می‌شود.

محصولات مرتبط از همین خانواده (بنکن، رده 40)
