نوع محصول:شیر پروانه‌ای ویفری لاگ (Lug Butterfly Valve)
برند:میراب (MIRAB)
نوع عملکرد:اهرمی دستی (Lever Operated)
کلاس فشار:Class 150 (مطابق ASME B16.5)
شیر پروانه ای لاگ اهرمی دیسک چدن کلاس ۱۵۰ میراب
Mirab Wafer Lug Lever Butterfly Valve PN16 Stainless
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر پروانه‌ای ویفری لاگ (Lug Butterfly Valve)
برند
میراب (MIRAB)
نوع عملکرد
اهرمی دستی (Lever Operated)
کلاس فشار
Class 150 (مطابق ASME B16.5)
فشار کاری
حداکثر 16 بار
معادل فشار
حدود PN20–PN25 (بسته به طراحی)
نوع شیر
پروانه‌ای لاگ تایپ
نوع اتصال
لاگ (Lugged) – قابلیت نصب بین فلنج‌ها و انتهای خط
استاندارد فلنج
ASME/ANSI B16.5 Class 150
جنس بدنه
چدن داکتیل EN-GJS-400-15 (GGG40)
جنس دیسک
چدن داکتیل GGG40 (در مدل دیسک چدن)
جنس شافت (Stem)
استنلس استیل AISI 420
جنس سیت (Seat)
EPDM
جنس اورینگ‌ها
EPDM
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
ضخامت پوشش اپوکسی
حداقل 250 میکرون
رنگ پوشش
آبی صنعتی (RAL 5005)
کلاس آب‌بندی
Bubble Tight Shut-Off (نشتی صفر)
جهت جریان
دوطرفه (Bi-directional)
استاندارد طراحی
DIN EN 593 / API 609 Cat. A
استاندارد تست
DIN EN 12266-1 / API 598
دمای کاری
تا حدود 110°C
سیالات قابل استفاده
آب شرب، آب صنعتی، هوا و سیالات غیرخورنده
نوع نصب
افقی یا عمودی
ویژگی خاص
قابلیت Dead-End Service (کار در انتهای خط) به دلیل لاگ تایپ
طراحی
هم‌مرکز (Concentric)
جنس لاینر
EPDM
جنس شفت
استنلس استیل AISI 420 (1.4021)
آب بندی شفت
O-Ring (NBR)
پوشش
رنگ پودری اپوکسی الکترواستاتیک RAL 5005
توضیحات
شیر پروانه‌ای لاگ اهرمی دیسک چدن کلاس ۱۵۰ میراب — برای پروژه‌های استاندارد آمریکایی
✓ کالای اصل میراب ✓ فلنج ANSI Class 150 ✓ مناسب نصب انتهای خط ✓ اقتصادی و بادوام
این محصول یکی از مدل‌های خانواده شیر پروانه‌ای برند میراب است که در فروشگاه گسترش صنعت نوین عرضه می‌شود. برای مشاهده کامل شیرهای پروانه‌ای میراب (اهرمی، گیربکسی، لاگ، برقی و پنوماتیک) به صفحه شیرآلات پروانه‌ای میراب مراجعه کنید.
📄
کاتالوگ کامل شیرهای پروانه‌ای ویفری و لاگ میراب (PDF)
شامل جداول ابعاد، جنس قطعات، استانداردها و مشخصات فنی همه مدل‌ها (اهرمی، گیربکسی، لاگ، پنوماتیک)
اگر پروژه شما با استاندارد آمریکایی (ANSI/ASME) طراحی شده، پیدا کردن شیری که دقیقاً با فلنج و پیچ‌های شما جفت شود همیشه ساده نیست. شیر پروانه‌ای لاگ اهرمی میراب با فلنج مطابق ASME/ANSI B16.5 Class 150 و پیچ‌های اینچی سری UNC، دقیقاً همین مشکل را حل می‌کند؛ بدون نیاز به آداپتور یا قطعه واسط. بدنه و دیسک آن از چدن داکتیل مقاوم EN 1563 / EN-GJS-400-15 ساخته شده که برای اکثر خطوط آب خام، آب و فاضلاب و کشاورزی کاملاً کافی و اقتصادی است.
چرا کلاس ۱۵۰ به‌جای DIN؟
فلنج‌های ANSI Class 150 و فلنج‌های DIN (اروپایی) از نظر قطر دایره پیچ‌ها، تعداد سوراخ و سایز پیچ با هم فرق دارند؛ یک شیر با فلنج DIN روی لوله‌ای با فلنج ANSI اصلاً جفت نمی‌شود. اگر تجهیزات یا لوله‌کشی شما (مثلاً در پروژه‌های نفت و گاز یا خطوط وارداتی) با استاندارد آمریکایی طراحی شده، این مدل دقیقاً همان چیزی است که نیاز دارید.
چرا لاگ به‌جای ویفری؟
شیر لاگ به‌جای سوراخ ساده، رزوه دارد و از هر طرف جداگانه پیچ می‌شود؛ یعنی می‌توانید یک طرف لوله را کاملاً باز کنید (برای تعمیر یا اضافه کردن انشعاب) بدون این‌که شیر از جایش کنده شود یا فشار خط اصلی از دست برود. برای همین به آن «شیر انتهای خط» هم می‌گویند.
کاربردها
- کشاورزی: جداسازی و تعمیر یک شاخه آبیاری بدون قطع کل شبکه.
- آب و فاضلاب: نصب در انتهای خطوط توزیع، جایی که فلنج مقابل همیشه وجود ندارد.
- پروژه‌های صنعتی و نفت و گاز: خطوطی که با استاندارد ANSI/ASME طراحی و اجرا شده‌اند.
استانداردهای ساخت
- بدنه و دیسک: چدن داکتیل EN 1563 / EN-GJS-400-15
- ابعاد فلنج اتصال: ASME/ANSI B16.5 Class 150 (پیچ اینچی سری UNC)
- طول شیر: ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰
- شفت: استینلس استیل DIN EN 10088-3 / 1.4021
راهنمای خرید
- قطر لوله (DN): باید دقیقاً با قطر داخلی لوله شما یکسان باشد (رنج موجود: DN20 تا DN300).
- استاندارد فلنج مقابل: قبل از سفارش مطمئن شوید فلنج طرف مقابل هم ANSI Class 150 است، نه DIN.
- لاگ یا ویفری: اگر احتمال دارد یک طرف خط بدون فلنج بماند، لاگ را انتخاب کنید.
- چدن یا استیل: برای آب خام و کاربردهای عمومی، دیسک چدن داکتیل کافی و اقتصادی‌تر است؛ برای آب شرب، نسخه دیسک استیل مناسب‌تر است.
راهنمای نصب
- پیچ‌های هر طرف را جداگانه و مستقیم به رزوه‌های بدنه شیر ببندید.
- هرگز از واشر آب‌بندی (گسکت) استفاده نکنید؛ لاستیک داخل بدنه خودش این کار را انجام می‌دهد.
- نصب در هر جهتی (افقی، عمودی، مایل) امکان‌پذیر است.
سوالات متداول
فلنج DIN و ANSI را چطور تشخیص بدهم؟
ساده‌ترین راه، بررسی مشخصات فنی یا نقشه پروژه‌تان است؛ اگر تجهیزات یا لوله‌کشی شما وارداتی از آمریکا یا طبق استاندارد ASME طراحی شده، معمولاً ANSI است. در صورت شک، با کارشناسان ما تماس بگیرید.
آیا نسخه دیسک استیل هم موجود است؟
بله، همین مدل با دیسک استینلس استیل هم برای کاربردهای حساس‌تر (مثل آب شرب) موجود است.
📖
بیشتر با برند میراب آشنا شوید
تاریخچه، استانداردها و محصولات شرکت میراب را در مقاله اختصاصی ما بخوانید
برای انتخاب سایز و تایید استاندارد فلنج مناسب پروژه‌تان، همین حالا با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدمحصولات مرتبط از خانواده شیر پروانه‌ای میراب:
نقد و بررسی
نقد و بررسی تخصصی

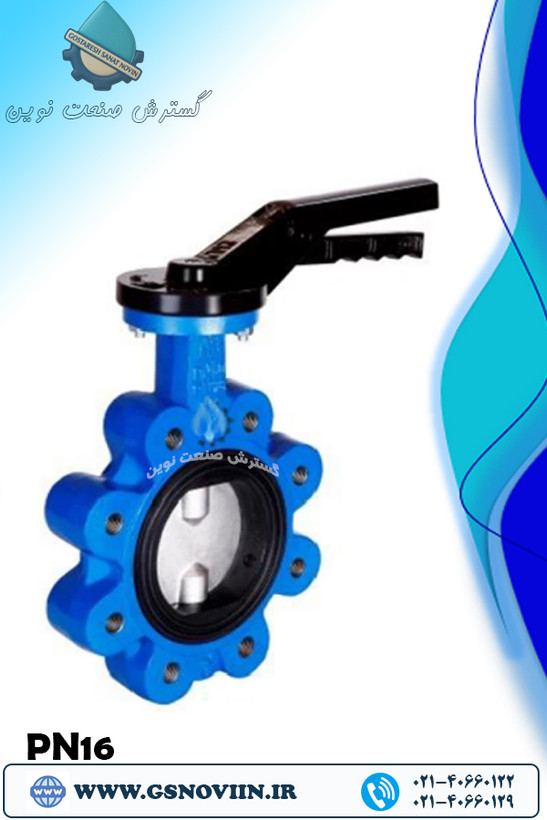

شیر پروانه‌ای لاگ اهرمی دیسک چدن کلاس ۱۵۰ میراب — مدل BCW-L
معروف به شیر پروانه‌ای لاگ میراب، Lug Type Butterfly Valve ANSI Class 150 و شیر پروانه‌ای انتهای خط در تأسیسات آب، فاضلاب و کشاورزی
کاتالوگ رسمی میراب — مشخصات کلی شیر لاگ اهرمی
دیتاشیت فنی — ابعاد و سوراخ‌کاری فلنج ANSI Class 150
استانداردهای ساخت و جنس قطعات
استاندارد فلنجANSI Class 150
رنج DN20 – 300
بدنهDuctile Iron
دیسکDuctile Iron
✓ نقاط قوت
- ⚙فلنج مطابق استاندارد آمریکایی ANSI Class 150؛ گزینه مناسب برای پروژه‌هایی که تجهیزات یا خطوط لوله‌شان با استاندارد ANSI/ASME طراحی شده‌اند
- ⚙سوراخ‌های فلنج رزوه‌دار (Lug) است؛ یعنی می‌توان شیر را در انتهای خط یا یک انشعاب نصب کرد، حتی بدون فلنج طرف مقابل
- ⚙بدنه و دیسک هر دو از چدن داکتیل EN 1563 / EN-GJS-400-15، مقاوم و اقتصادی برای اکثر کاربردهای آب خام و صنعتی
- ⚙لاستیک آب‌بندی U-شکل قابل تعویض، بدون نیاز به واشر (گسکت) اضافه
- ⚙باز و بسته کردن سریع با اهرم دستی، بدون نیاز به برق یا گیربکس
! نکات قابل توجه
- ⚙اگر فلنج خط لوله شما مطابق استاندارد اروپایی DIN/PN است، مدل‌های PN6/PN10/PN16 همین سری مناسب‌تر هستند؛ Class 150 مخصوص خطوط با استاندارد ANSI است
- ⚙برای آب شرب یا سیالات با خورندگی بالاتر، نسخه دیسک استینلس استیل همین سری مقاومت بیشتری دارد
- ⚙برای سایزهای بزرگ یا فشارهای بالا که چرخاندن اهرم با دست سخت است، مدل گیربکسی راحت‌تر است
- ⚙مانند سایر شیرهای پروانه‌ای، هرگز از واشر آب‌بندی (گسکت) استفاده نکنید
تفاوت Class 150 با PN6/PN10/PN16 Class 150 استاندارد آمریکایی (ANSI/ASME B16.5) برای ابعاد و سوراخ‌کاری فلنج است، در حالی که PN6/PN10/PN16 استاندارد اروپایی (DIN/EN) هستند. هر دو در یک سری از شیرهای بدنه‌ای که میراب می‌سازد قابل تولید هستند؛ انتخاب بین آن‌ها فقط به استاندارد فلنج خط لوله موجود شما بستگی دارد، نه به کیفیت یا کارایی شیر.
جمع‌بندی
برای خطوط لوله‌ای که با استاندارد فلنج آمریکایی ANSI Class 150 طراحی شده‌اند و نیاز به قابلیت نصب انتهای خط یا انشعاب دارید، شیر پروانه‌ای لاگ اهرمی میراب با بدنه و دیسک چدن داکتیل EN1563 گزینه‌ای مطمئن و اقتصادی است.
BCW-L LUG TYPE ANSI CLASS 150 DUCTILE IRON DISC ISO 5752 SERIES 20 DN 20-300
جدول کامل ابعاد و سوراخ‌کاری فلنج Class 150 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN
ØD فلنج
øk سوراخ
رزوه
n
L طول
A
B
وزن(kg)
20
100
69.9
UNC 1/2″
4
33
104
60
3.3
25
110
79.4
UNC 1/2″
4
33
104
60
3.5
32
115
88.9
UNC 1/2″
4
33
104
60
3.8
40
125
98.4
UNC 1/2″
4
33
113
70
4
50
150
120.7
UNC 5/8″
4
43
126
82
4.8
65
180
139.7
UNC 5/8″
4
46
136
92
5.3
80
190
152.4
UNC 5/8″
4
46
159
104
7.3
100
230
190.5
UNC 5/8″
8
52
167
113
9.5
125
255
215.9
UNC 3/4″
8
56
181
127
10.7
150
280
241.3
UNC 3/4″
8
56
203
152
14.2
200
345
298.5
UNC 3/4″
8
60
228
176
19.1
250
405
362
UNC 7/8″
12
68
266
214
36.2
300
485
431.8
UNC 7/8″
12
78
293
239
41.7
برای دیدن ستون‌های بیشتر، جدول را به چپ/راست بکشید
واحد ابعاد میلی‌متر (mm) است، ستون رزوه بر اساس استاندارد پیچ آمریکایی UNC است. تست فشار طبق DIN EN 12266-1: تست فشار با آب ۱۸ بار، تست آب‌بندی ۱۶ بار.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563 / EN-GJS-400-15
دیسک (پروانه)
چدن داکتیل — EN 1563 / EN-GJS-400-15
شفت
استینلس استیل — DIN EN 10088-3 / 1.4021
لاستیک آب‌بندی
EPDM (به سفارش: NBR)
نوع سوراخ فلنج
رزوه‌دار (Lug) — مناسب نصب انتهای خط بدون فلنج مقابل
استاندارد ابعاد فلنج اتصال
ASME/ANSI B16.5 Class 150
استاندارد طول شیر
DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1)
نوع عملگر
اهرم دستی (قابل ارتقا به گیربکس، عملگر برقی یا پنوماتیک)
کاربرد
قطع‌ووصل و ایزوله‌سازی انشعاب یا انتهای خط آب خام، آب و فاضلاب و کشاورزی روی خطوط با استاندارد فلنج ANSI
