نوع محصول:شیر پروانهای ویفری لاگ (Lug Butterfly Valve)
برند:میراب (MIRAB)
نوع عملکرد:اهرمی دستی (Lever Operated)
کلاس فشار:Class 150 (مطابق ASME B16.5)

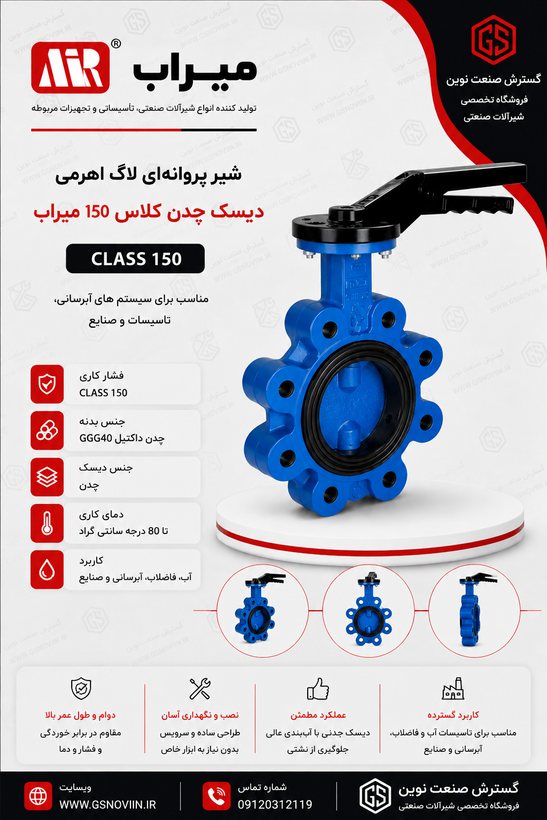

شیر پروانه ای لاگ اهرمی دیسک چدن کلاس ۱۵۰ میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر پروانهای لاگ اهرمی دیسک چدن کلاس ۱۵۰ میراب — مدل BCW-L
معروف به شیر پروانهای لاگ میراب، Lug Type Butterfly Valve ANSI Class 150 و شیر پروانهای انتهای خط در تأسیسات آب، فاضلاب و کشاورزی
کاتالوگ رسمی میراب — مشخصات کلی شیر لاگ اهرمی
دیتاشیت فنی — ابعاد و سوراخکاری فلنج ANSI Class 150
استانداردهای ساخت و جنس قطعات
استاندارد فلنجANSI Class 150
رنج DN20 – 300
بدنهDuctile Iron
دیسکDuctile Iron
✓ نقاط قوت
- ⚙فلنج مطابق استاندارد آمریکایی ANSI Class 150؛ گزینه مناسب برای پروژههایی که تجهیزات یا خطوط لولهشان با استاندارد ANSI/ASME طراحی شدهاند
- ⚙سوراخهای فلنج رزوهدار (Lug) است؛ یعنی میتوان شیر را در انتهای خط یا یک انشعاب نصب کرد، حتی بدون فلنج طرف مقابل
- ⚙بدنه و دیسک هر دو از چدن داکتیل EN 1563 / EN-GJS-400-15، مقاوم و اقتصادی برای اکثر کاربردهای آب خام و صنعتی
- ⚙لاستیک آببندی U-شکل قابل تعویض، بدون نیاز به واشر (گسکت) اضافه
- ⚙باز و بسته کردن سریع با اهرم دستی، بدون نیاز به برق یا گیربکس
! نکات قابل توجه
- ⚙اگر فلنج خط لوله شما مطابق استاندارد اروپایی DIN/PN است، مدلهای PN6/PN10/PN16 همین سری مناسبتر هستند؛ Class 150 مخصوص خطوط با استاندارد ANSI است
- ⚙برای آب شرب یا سیالات با خورندگی بالاتر، نسخه دیسک استینلس استیل همین سری مقاومت بیشتری دارد
- ⚙برای سایزهای بزرگ یا فشارهای بالا که چرخاندن اهرم با دست سخت است، مدل گیربکسی راحتتر است
- ⚙مانند سایر شیرهای پروانهای، هرگز از واشر آببندی (گسکت) استفاده نکنید
تفاوت Class 150 با PN6/PN10/PN16 Class 150 استاندارد آمریکایی (ANSI/ASME B16.5) برای ابعاد و سوراخکاری فلنج است، در حالی که PN6/PN10/PN16 استاندارد اروپایی (DIN/EN) هستند. هر دو در یک سری از شیرهای بدنهای که میراب میسازد قابل تولید هستند؛ انتخاب بین آنها فقط به استاندارد فلنج خط لوله موجود شما بستگی دارد، نه به کیفیت یا کارایی شیر.
جمعبندی
برای خطوط لولهای که با استاندارد فلنج آمریکایی ANSI Class 150 طراحی شدهاند و نیاز به قابلیت نصب انتهای خط یا انشعاب دارید، شیر پروانهای لاگ اهرمی میراب با بدنه و دیسک چدن داکتیل EN1563 گزینهای مطمئن و اقتصادی است.
BCW-L LUG TYPE ANSI CLASS 150 DUCTILE IRON DISC ISO 5752 SERIES 20 DN 20-300
جدول کامل ابعاد و سوراخکاری فلنج Class 150 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN
ØD فلنج
øk سوراخ
رزوه
n
L طول
A
B
وزن(kg)
20
100
69.9
UNC 1/2″
4
33
104
60
3.3
25
110
79.4
UNC 1/2″
4
33
104
60
3.5
32
115
88.9
UNC 1/2″
4
33
104
60
3.8
40
125
98.4
UNC 1/2″
4
33
113
70
4
50
150
120.7
UNC 5/8″
4
43
126
82
4.8
65
180
139.7
UNC 5/8″
4
46
136
92
5.3
80
190
152.4
UNC 5/8″
4
46
159
104
7.3
100
230
190.5
UNC 5/8″
8
52
167
113
9.5
125
255
215.9
UNC 3/4″
8
56
181
127
10.7
150
280
241.3
UNC 3/4″
8
56
203
152
14.2
200
345
298.5
UNC 3/4″
8
60
228
176
19.1
250
405
362
UNC 7/8″
12
68
266
214
36.2
300
485
431.8
UNC 7/8″
12
78
293
239
41.7
برای دیدن ستونهای بیشتر، جدول را به چپ/راست بکشید
واحد ابعاد میلیمتر (mm) است، ستون رزوه بر اساس استاندارد پیچ آمریکایی UNC است. تست فشار طبق DIN EN 12266-1: تست فشار با آب ۱۸ بار، تست آببندی ۱۶ بار.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563 / EN-GJS-400-15
دیسک (پروانه)
چدن داکتیل — EN 1563 / EN-GJS-400-15
شفت
استینلس استیل — DIN EN 10088-3 / 1.4021
لاستیک آببندی
EPDM (به سفارش: NBR)
نوع سوراخ فلنج
رزوهدار (Lug) — مناسب نصب انتهای خط بدون فلنج مقابل
استاندارد ابعاد فلنج اتصال
ASME/ANSI B16.5 Class 150
استاندارد طول شیر
DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1)
نوع عملگر
اهرم دستی (قابل ارتقا به گیربکس، عملگر برقی یا پنوماتیک)
کاربرد
قطعووصل و ایزولهسازی انشعاب یا انتهای خط آب خام، آب و فاضلاب و کشاورزی روی خطوط با استاندارد فلنج ANSI
