نوع محصول:شیر یکطرفه سوپاپی (Lift Check Valve)
نوع شیر :فولادی فورج سوپاپی جوشی (Forged Steel Socket Weld Lift Check Valve)
جنس بدنه:فولاد فورج ASTM A105
کلاس فشار:Class 800

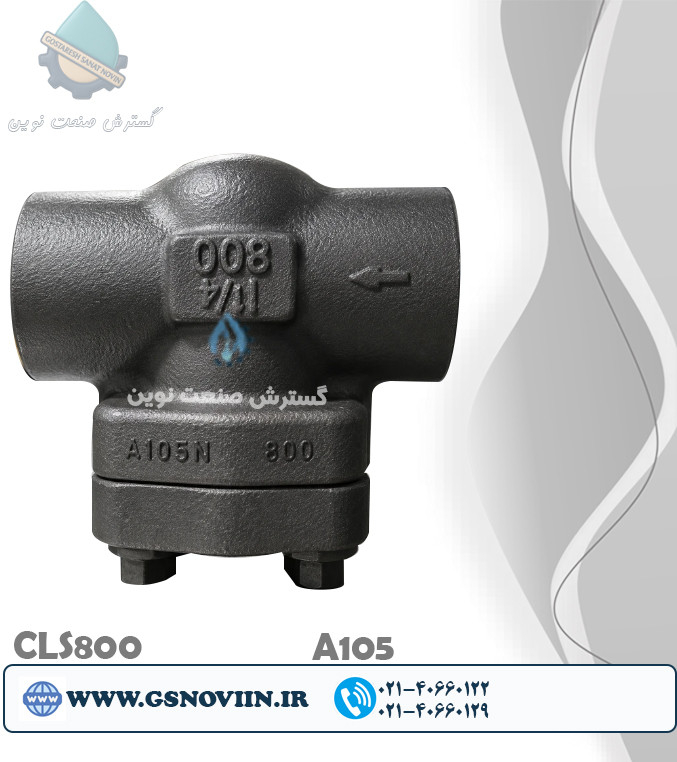

A105 شیر یکطرفه سوپاپی فولادی فورج رزوهای NPT کلاس 800
Forged Steel Piston Check Valve Class 800 NPT Threaded ASTM A105
برند:OMB
انواع سایز ها
مشخصات
نوع محصول
شیر یکطرفه سوپاپی (Lift Check Valve)
نوع شیر
فولادی فورج سوپاپی جوشی (Forged Steel Socket Weld Lift Check Valve)
جنس بدنه
فولاد فورج ASTM A105
کلاس فشار
Class 800
نوع اتصال
Class 800
نوع عملکرد
اتوماتیک (بدون نیاز به اپراتور)
نوع مکانیزم
Lift Check (سوپاپ بالارونده)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
نوع آب بندی
فلز به فلز (Metal Seated)
جنس دیسک (Disc)
فولاد فورج سخت‌کاری شده یا استنلس استیل AISI 410
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
حداکثر فشار کاری
مطابق ASME Class 800
سیالات قابل استفاده
بخار، آب، نفت، گاز، هوای فشرده، روغن و سایر سیالات صنعتی
توضیحات
ASTM A105 Class 800 NPT Thread Piston Check Valve
شیر یکطرفه سوپاپی فولادی فورج رزوهای NPT کلاس 800 ASTM A105
شیر یکطرفه سوپاپی فولادی فورج رزوهای کلاس 800 ASTM A105 که با نام Piston Check Valve نیز شناخته می‌شود، یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های لوله‌کشی صنعتی است. این شیر به‌صورت کاملاً خودکار عمل می‌کند و تنها اجازه عبور سیال در یک جهت را می‌دهد. هر زمان فشار در مسیر معکوس ایجاد شود، سوپاپ داخلی بلافاصله روی نشیمنگاه قرار گرفته و از برگشت جریان جلوگیری می‌کند. بدنه این محصول از فولاد فورج ASTM A105 ساخته شده که مقاومت بسیار بالایی در برابر فشار، تنش‌های مکانیکی و دمای بالا دارد. همچنین اتصال رزوهای NPT نصب شیر را سریع، آسان و بدون نیاز به عملیات جوشکاری امکان‌پذیر می‌کند. به همین دلیل این مدل در بسیاری از واحدهای صنعتی، خطوط بخار، سیستم‌های هوای فشرده، خطوط انتقال نفت، گاز و مایعات صنعتی مورد استفاده قرار می‌گیرد.
شیر یکطرفه سوپاپی چگونه کار می‌کند؟
داخل این شیر یک پیستون یا سوپاپ متحرک قرار دارد که با فشار سیال باز می‌شود. هنگامی که جریان در جهت صحیح حرکت می‌کند، سوپاپ از روی نشیمنگاه بلند شده و مسیر عبور سیال کاملاً باز می‌شود. اما به محض توقف جریان یا ایجاد فشار معکوس، سوپاپ با استفاده از نیروی وزن و فشار برگشتی روی نشیمنگاه قرار گرفته و مسیر را کاملاً مسدود می‌کند. این عملکرد باعث جلوگیری از آسیب به پمپ‌ها، کمپرسورها، تجهیزات اندازه‌گیری، دیگ‌های بخار و سایر تجهیزات حساس می‌شود و امنیت سیستم را به میزان قابل توجهی افزایش می‌دهد.
مزیت مهم: مدل سوپاپی نسبت به شیرهای یکطرفه دریچه‌ای، آب‌بندی دقیق‌تر و واکنش سریع‌تری در برابر برگشت جریان دارد و به همین دلیل در خطوط بخار و سیالات فشار بالا انتخاب رایج‌تری محسوب می‌شود.
چرا فولاد فورج ASTM A105 انتخاب مناسبی است؟
ASTM A105 یکی از شناخته‌شده‌ترین فولادهای فورج در صنعت شیرآلات فشار قوی است. فرآیند فورج باعث افزایش استحکام، حذف تخلخل‌های داخلی و یکنواخت شدن ساختار فلز می‌شود. نتیجه این فرآیند، محصولی است که توان تحمل فشارهای بالا، شوک‌های فشاری، تغییرات دمایی و شرایط کاری سخت را دارد. این ویژگی‌ها باعث شده شیرهای ساخته‌شده از A105 در صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها و صنایع شیمیایی کاربرد بسیار گسترده‌ای داشته باشند.
مزایای اتصال رزوهای NPT
اتصال رزوهای NPT یکی از رایج‌ترین استانداردهای رزوه در صنایع فرآیندی است. مهم‌ترین مزیت این اتصال، نصب آسان، امکان باز و بسته کردن سریع شیر و عدم نیاز به عملیات جوشکاری است. به همین دلیل در خطوطی که سرویس و تعمیرات دوره‌ای انجام می‌شود، مدل رزوهای نسبت به مدل جوشی گزینه اقتصادی‌تر و کاربردی‌تری محسوب می‌شود. در صورت استفاده از نوار تفلون یا آب‌بند مناسب، اتصال NPT آب‌بندی قابل اعتمادی ایجاد کرده و در فشار کاری کلاس 800 عملکرد بسیار مطلوبی خواهد داشت.
کاربردهای شیر یکطرفه سوپاپی کلاس 800
- خطوط انتقال نفت و فرآورده‌های نفتی
- سیستم‌های انتقال گاز طبیعی
- خطوط بخار فشار بالا
- کمپرسورها و سیستم‌های هوای فشرده
- پمپ‌های صنعتی و خطوط خروجی پمپ
- پالایشگاه‌ها و مجتمع‌های پتروشیمی
- نیروگاه‌های حرارتی
- صنایع شیمیایی و دارویی
- سیستم‌های هیدرولیک صنعتی
- تمام خطوطی که جلوگیری از برگشت جریان اهمیت بالایی دارد.
مشخصات فنی
نوع شیر
Piston Check Valve
Piston Check Valve
جنس بدنه
ASTM A105 Forged Steel
ASTM A105 Forged Steel
نوع اتصال
NPT Threaded
NPT Threaded
کلاس فشاری
Class 800
Class 800
عملکرد
جلوگیری از برگشت جریان
جلوگیری از برگشت جریان
کاربرد
سیالات فشار بالا، بخار، گاز و مایعات صنعتی
سیالات فشار بالا، بخار، گاز و مایعات صنعتی
نقد و بررسی
نقد و بررسی تخصصی شیر یکطرفه سوپاپی فولادی فورج رزوهای NPT کلاس 800 ASTM A105
شیر یکطرفه سوپاپی فولادی فورج رزوهای NPT کلاس 800 یکی از پرکاربردترین شیرهای یکطرفه در صنایع نفت، گاز، بخار، پتروشیمی و تأسیسات صنعتی است. این شیر بدون نیاز به اپراتور و تنها با استفاده از اختلاف فشار سیال، جریان را در یک جهت عبور داده و از برگشت آن جلوگیری می‌کند. عملکرد خودکار این محصول باعث محافظت از پمپ‌ها، کمپرسورها، تجهیزات اندازه‌گیری و خطوط لوله در برابر خسارت ناشی از جریان معکوس می‌شود. بدنه این شیر از فولاد فورج ASTM A105 ساخته شده که به دلیل فرآیند آهنگری، استحکام بسیار بالاتری نسبت به بسیاری از شیرهای ریخته‌گری دارد. همچنین اتصال رزوهای NPT امکان نصب، باز کردن و تعویض سریع شیر را بدون نیاز به جوشکاری فراهم می‌کند و برای خطوطی که تعمیرات دوره‌ای دارند، انتخاب بسیار مناسبی است.
نظر کارشناسی: اگر خط لوله شما نیاز به سرویس و تعمیرات دوره‌ای دارد یا امکان جوشکاری در محل وجود ندارد، مدل رزوهای NPT انتخاب مناسب‌تری نسبت به مدل جوشی Socket Weld است. اما در خطوط دائمی با فشار و لرزش بسیار بالا، مدل جوشی معمولاً استحکام بیشتری دارد.
نحوه عملکرد شیر یکطرفه سوپاپی
در داخل شیر یک پیستون یا سوپاپ قرار دارد که با فشار سیال از روی نشیمنگاه بلند می‌شود. زمانی که جریان متوقف شود یا فشار از سمت خروجی بیشتر شود، سوپاپ فوراً روی نشیمنگاه قرار گرفته و مسیر را می‌بندد. این عملکرد سریع، از ایجاد ضربه معکوس، برگشت سیال و آسیب به تجهیزات جلوگیری می‌کند.
مقایسه مدل سوپاپی با مدل دریچه‌ای (Swing Check)
| ویژگی | سوپاپی (Piston) | دریچه‌ای (Swing) |
|---|---|---|
| نوع حرکت دیسک | عمودی | لولایی |
| سرعت بسته شدن | بسیار سریع | متوسط |
| آب‌بندی | عالی | خوب |
| کاربرد در بخار | بسیار مناسب | مناسب |
| افت فشار | کمی بیشتر | کمتر |
مقایسه اتصال رزوهای NPT با اتصال جوشی SW
| ویژگی | رزوهای NPT | جوشی Socket Weld |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| تعویض شیر | بسیار آسان | دشوارتر |
| مقاومت در برابر لرزش | خوب | عالی |
| احتمال نشتی | کم (در نصب صحیح) | بسیار کم |
| کاربرد | تعمیرات و خطوط قابل سرویس | خطوط دائمی فشار بالا |
مزایای محصول
- جلوگیری کامل از برگشت جریان سیال
- محافظت از پمپ‌ها، کمپرسورها و تجهیزات حساس
- بدنه فولادی فورج ASTM A105 با استحکام بالا
- مناسب برای فشار کاری کلاس 800
- اتصال رزوهای NPT با نصب و تعویض آسان
- آب‌بندی مناسب و عملکرد مطمئن
- مقاومت بالا در برابر دما و فشار
- عمر مفید طولانی و هزینه نگهداری پایین
- قابل استفاده در خطوط بخار، گاز، نفت و سیالات صنعتی
محدودیت‌های محصول
- برای قطع و وصل جریان طراحی نشده است.
- نصب باید مطابق جهت فلش روی بدنه انجام شود.
- برای سیالات دارای ذرات جامد زیاد بهتر است قبل از شیر از Y Strainer استفاده شود.
- در خطوط با لرزش بسیار شدید، مدل جوشی مقاومت بیشتری دارد.
- آب‌بندی رزوه‌ها باید با نوار تفلون یا خمیر آب‌بندی استاندارد انجام شود.
جمع‌بندی نهایی
شیر یکطرفه سوپاپی فولادی فورج رزوهای NPT کلاس 800 ASTM A105 یکی از بهترین گزینه‌ها برای جلوگیری از برگشت جریان در سیستم‌های فشار بالا است. استفاده از فولاد فورج، طراحی سوپاپی، کلاس فشاری 800 و اتصال رزوهای استاندارد NPT باعث شده این محصول علاوه بر استحکام بالا، نصب آسان و هزینه نگهداری کمی داشته باشد. اگر به دنبال یک شیر یکطرفه قابل اعتماد برای خطوط بخار، نفت، گاز یا سیالات صنعتی هستید، این مدل می‌تواند انتخابی مطمئن، اقتصادی و بادوام باشد.
