نوع محصول :شیر یکطرفه سوپاپی (Lift Check Valve)
نوع شیر:فولادی فورج یکطرفه سوپاپی جوشی
جنس بدنه:فولاد فورج ASTM A105
کلاس فشار:Class 800

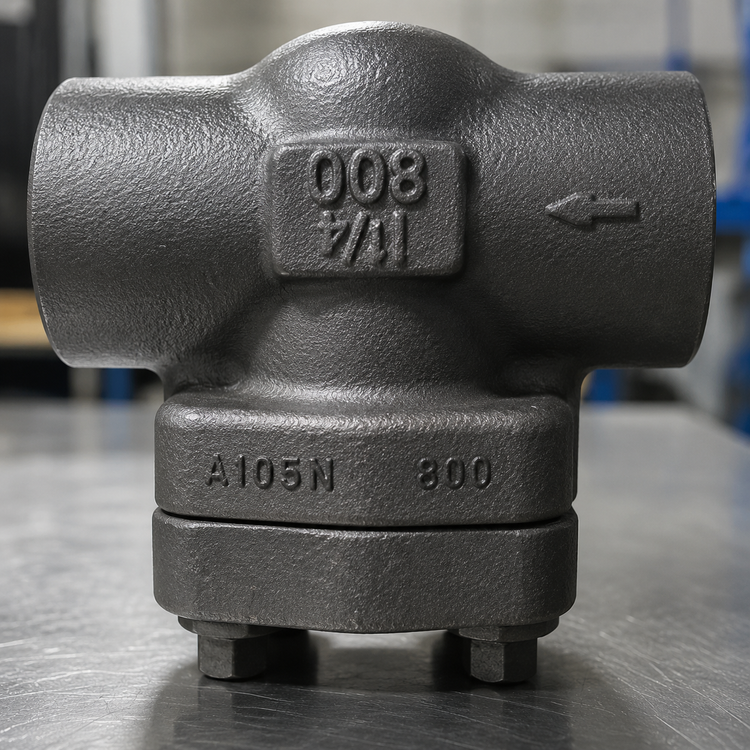

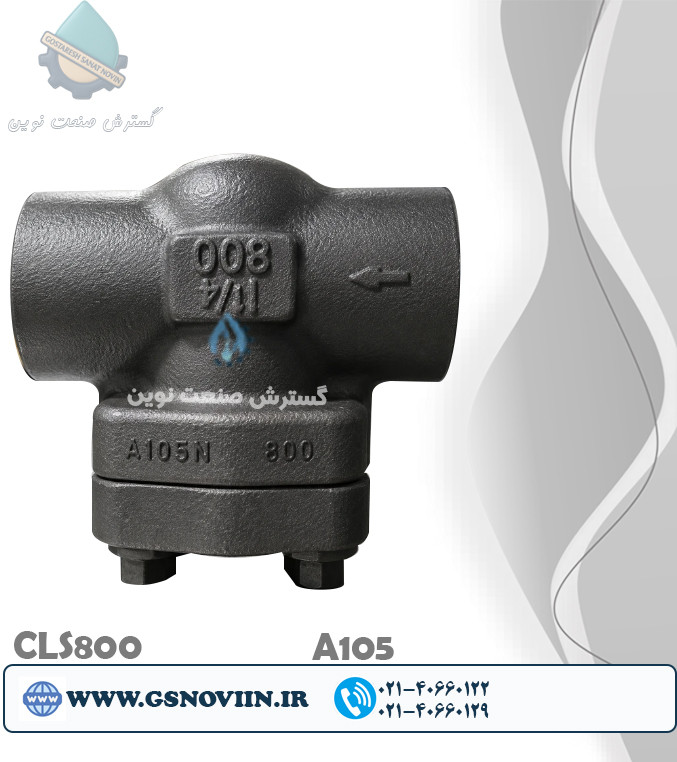

A105 شیر یکطرفه سوپاپی فولادی فورج جوشی Socket Weld (SW) کلاس 800
Forged Steel Piston Check Valve Class 800 Socket Weld (SW) ASTM A105
برند:OMB
انواع سایز ها
مشخصات
نوع محصول
شیر یکطرفه سوپاپی (Lift Check Valve)
نوع شیر
فولادی فورج یکطرفه سوپاپی جوشی
جنس بدنه
فولاد فورج ASTM A105
کلاس فشار
Class 800
نوع اتصال
جوشی ساکت ولد (Socket Weld - SW)
نوع عملکرد
اتوماتیک (Self Acting)
مکانیزم عملکرد
سوپاپ بالارونده (Lift Type Disc)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
نوع آب بندی
فلز به فلز (Metal Seated)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
حداکثر فشار کاری
مطابق ASME Class 800
سیالات قابل استفاده
بخار، آب، نفت، گاز، هوای فشرده، روغن و سیالات صنعتی
ویژگی خاص
عملکرد سریع، آب‌بندی مناسب و اشغال فضای کمتر نسبت به نوع دریچه‌ای
توضیحات
ASTM A105 Class 800 Socket Weld Piston Check Valve
شیر یکطرفه سوپاپی فولادی فورج جوشی Socket Weld کلاس 800 ASTM A105
شیر یکطرفه سوپاپی یا Piston Check Valve یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های پایپینگ صنعتی است که وظیفه آن جلوگیری از برگشت جریان سیال می‌باشد. این شیر به صورت کاملاً خودکار عمل کرده و بدون نیاز به اپراتور، تنها اجازه عبور سیال را در یک جهت می‌دهد. بدنه فولادی فورج ASTM A105، اتصال جوشی Socket Weld و کلاس فشاری 800، این محصول را به گزینه‌ای ایده‌آل برای خطوط فشار بالا در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و خطوط بخار تبدیل کرده است.
شیر یکطرفه سوپاپی چگونه کار می‌کند؟
در داخل این شیر یک دیسک یا پیستون متحرک قرار دارد. زمانی که فشار سیال در جهت صحیح وارد شود، پیستون از روی نشیمنگاه بلند شده و مسیر عبور سیال باز می‌شود. به محض کاهش فشار یا ایجاد جریان معکوس، پیستون با کمک نیروی وزن یا فشار برگشتی روی نشیمنگاه قرار گرفته و مسیر را کاملاً مسدود می‌کند. این عملکرد باعث جلوگیری از آسیب به پمپ‌ها، کمپرسورها، بویلرها و سایر تجهیزات حساس می‌شود.
نکته مهم: شیر یکطرفه سوپاپی معمولاً برای خطوط بخار، سیالات با فشار بالا و سیستم‌هایی که نیاز به آب‌بندی دقیق دارند، انتخاب مناسب‌تری نسبت به مدل دریچه‌ای (Swing Check Valve) است.
چرا فولاد فورج ASTM A105؟
ASTM A105 یکی از پرکاربردترین فولادهای فورج در تولید شیرآلات صنعتی فشار قوی است. ساختار متراکم این آلیاژ باعث افزایش استحکام مکانیکی، مقاومت در برابر فشار، شوک حرارتی و تغییرات دمایی می‌شود. به همین دلیل، این متریال در پروژه‌های حساس صنعتی که ایمنی و دوام اهمیت بالایی دارد، به‌طور گسترده مورد استفاده قرار می‌گیرد.
مزایای اتصال جوشی Socket Weld
اتصال Socket Weld یا SW یکی از مطمئن‌ترین روش‌های اتصال در خطوط لوله فشار بالا است. این نوع اتصال پس از جوشکاری، استحکام بسیار بالایی ایجاد کرده و احتمال نشتی را به حداقل می‌رساند. همچنین در برابر لرزش، تنش‌های مکانیکی و نوسانات فشار مقاومت بیشتری نسبت به اتصالات رزوه‌ای دارد.
کاربردهای شیر یکطرفه سوپاپی کلاس 800
- خطوط بخار فشار بالا
- پالایشگاه‌های نفت و گاز
- صنایع پتروشیمی
- خطوط خروجی پمپ‌ها
- کمپرسورها و سیستم‌های هوای فشرده
- نیروگاه‌های حرارتی
- صنایع شیمیایی
- سیستم‌های انتقال سیالات داغ
- خطوط هیدرولیک صنعتی
- کاربردهای فشار بالا و دمای بالا
مشخصات فنی
نوع شیر
Piston Check Valve
Piston Check Valve
جنس بدنه
ASTM A105 Forged Steel
ASTM A105 Forged Steel
نوع اتصال
Socket Weld (SW)
Socket Weld (SW)
کلاس فشاری
Class 800
Class 800
عملکرد
جلوگیری از برگشت جریان
جلوگیری از برگشت جریان
کاربرد
سیالات فشار بالا و بخار
سیالات فشار بالا و بخار
چرا این محصول انتخاب مناسبی است؟
اگر در سیستم لوله‌کشی شما توقف ناگهانی پمپ یا برگشت جریان می‌تواند باعث آسیب به تجهیزات شود، استفاده از شیر یکطرفه سوپاپی فولادی فورج کلاس 800 یکی از بهترین راهکارها است. این محصول با طراحی مهندسی، بدنه مقاوم، آب‌بندی مناسب و عملکرد خودکار، امنیت و پایداری سیستم را افزایش داده و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.
نقد و بررسی
نقد و بررسی تخصصی شیر یکطرفه سوپاپی فولادی فورج جوشی Socket Weld کلاس 800 ASTM A105
شیر یکطرفه سوپاپی (Piston Check Valve) یکی از قابل اعتمادترین شیرهای یکطرفه در صنایع نفت، گاز، بخار و پتروشیمی است. این شیر به‌گونه‌ای طراحی شده که بدون نیاز به اپراتور، تنها اجازه عبور سیال در یک جهت را می‌دهد و در صورت ایجاد فشار معکوس، مسیر را به‌صورت کاملاً خودکار می‌بندد. همین عملکرد باعث محافظت از پمپ‌ها، کمپرسورها، بویلرها، مبدل‌های حرارتی و سایر تجهیزات گران‌قیمت در برابر برگشت جریان می‌شود. در این مدل، بدنه از فولاد فورج ASTM A105 ساخته شده و اتصال Socket Weld (SW) همراه با کلاس فشاری 800، آن را به انتخابی مناسب برای خطوط فشار بالا، دمای بالا و شرایط کاری سخت تبدیل کرده است.
بررسی فنی: برخلاف شیر یکطرفه دریچه‌ای (Swing Check Valve) که با یک دیسک لولایی کار می‌کند، در شیر یکطرفه سوپاپی از یک پیستون یا دیسک عمودی استفاده می‌شود. این طراحی باعث آب‌بندی بهتر، واکنش سریع‌تر به تغییر فشار و عملکرد مطمئن‌تر در خطوط بخار و سیالات با فشار بالا می‌شود.
مقایسه شیر یکطرفه سوپاپی با شیر یکطرفه دریچه‌ای
| ویژگی | سوپاپی (Piston) | دریچه‌ای (Swing) |
|---|---|---|
| نوع حرکت دیسک | عمودی | لولایی |
| سرعت بسته شدن | بسیار سریع | متوسط |
| آب‌بندی | بسیار عالی | خوب |
| مناسب برای بخار | ★★★★★ | ★★★☆☆ |
| افت فشار | کمی بیشتر | کمتر |
مزایای فولاد فورج ASTM A105
فولاد فورج ASTM A105 به دلیل فرآیند آهنگری، دارای ساختار یکنواخت، استحکام مکانیکی بالا و مقاومت بسیار خوب در برابر فشار و دمای زیاد است. این ویژگی‌ها باعث می‌شود شیر در شرایط کاری سخت، شوک‌های فشاری و تغییرات دمایی عملکرد پایداری داشته باشد و عمر مفید آن نسبت به بسیاری از محصولات معمولی بیشتر باشد.
چرا اتصال Socket Weld انتخاب بهتری است؟
اتصال جوشی Socket Weld نسبت به اتصال رزوه‌ای، استحکام بالاتری دارد و احتمال نشتی در آن بسیار کمتر است. به همین دلیل در خطوط فرآیندی دائمی، سیستم‌های بخار و پروژه‌هایی که ایمنی اهمیت بالایی دارد، بیشتر از مدل‌های رزوه‌ای استفاده می‌شود.
مزایای محصول
- جلوگیری مطمئن از برگشت جریان سیال
- محافظت از پمپ، کمپرسور و تجهیزات حساس
- آب‌بندی بسیار مناسب در فشارهای بالا
- بدنه فولادی فورج ASTM A105 با مقاومت بالا
- اتصال جوشی Socket Weld با استحکام عالی
- عملکرد مناسب در خطوط بخار و سیالات داغ
- عمر طولانی و هزینه نگهداری پایین
- مقاومت بالا در برابر لرزش و شوک‌های فشاری
محدودیت‌های محصول
- برای قطع و وصل یا تنظیم جریان طراحی نشده است.
- در صورت نصب برعکس، عملکرد شیر کاملاً مختل می‌شود.
- افت فشار آن از مدل دریچه‌ای کمی بیشتر است.
- جوشکاری باید توسط نیروی متخصص انجام شود.
- در صورت وجود ذرات جامد زیاد، نصب Y Strainer قبل از شیر توصیه می‌شود.
کاربردهای اصلی
این شیر در خطوط بخار، خروجی پمپ‌ها، کمپرسورها، پالایشگاه‌های نفت، صنایع گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی، سیستم‌های انتقال روغن داغ و تمامی خطوط فشار بالا که جلوگیری از برگشت جریان اهمیت دارد، استفاده می‌شود.
جمع‌بندی
اگر به دنبال یک شیر یکطرفه با کیفیت بالا برای خطوط فشار قوی هستید، شیر یکطرفه سوپاپی فولادی فورج جوشی Socket Weld کلاس 800 ASTM A105 یکی از بهترین گزینه‌ها است. بدنه فورج، اتصال جوشی، کلاس فشاری 800 و طراحی سوپاپی باعث شده این محصول عملکردی مطمئن، آب‌بندی عالی و طول عمر بالایی داشته باشد. در پروژه‌هایی که ایمنی، دوام و جلوگیری از برگشت جریان اهمیت بالایی دارد، این شیر یکی از انتخاب‌های استاندارد و پرکاربرد مهندسان صنایع محسوب می‌شود.
