نوع محصول:شیر کشویی (Gate Valve)
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع زبانه:زبانه فلزی (Metal Seated Wedge)
شیر کشویی PN10 زبانه فلزی میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر کشویی زبانه فلزی PN10 میراب — مدل GMF
معروف به شیر کشویی زبانه فلزی میراب، Metal Seat Gate Valve و شیر دروازهای فولادی در تأسیسات صنعتی، نفت و گاز و پتروشیمی
کاتالوگ رسمی میراب — مشخصات کلی شیر کشویی زبانه فلزی

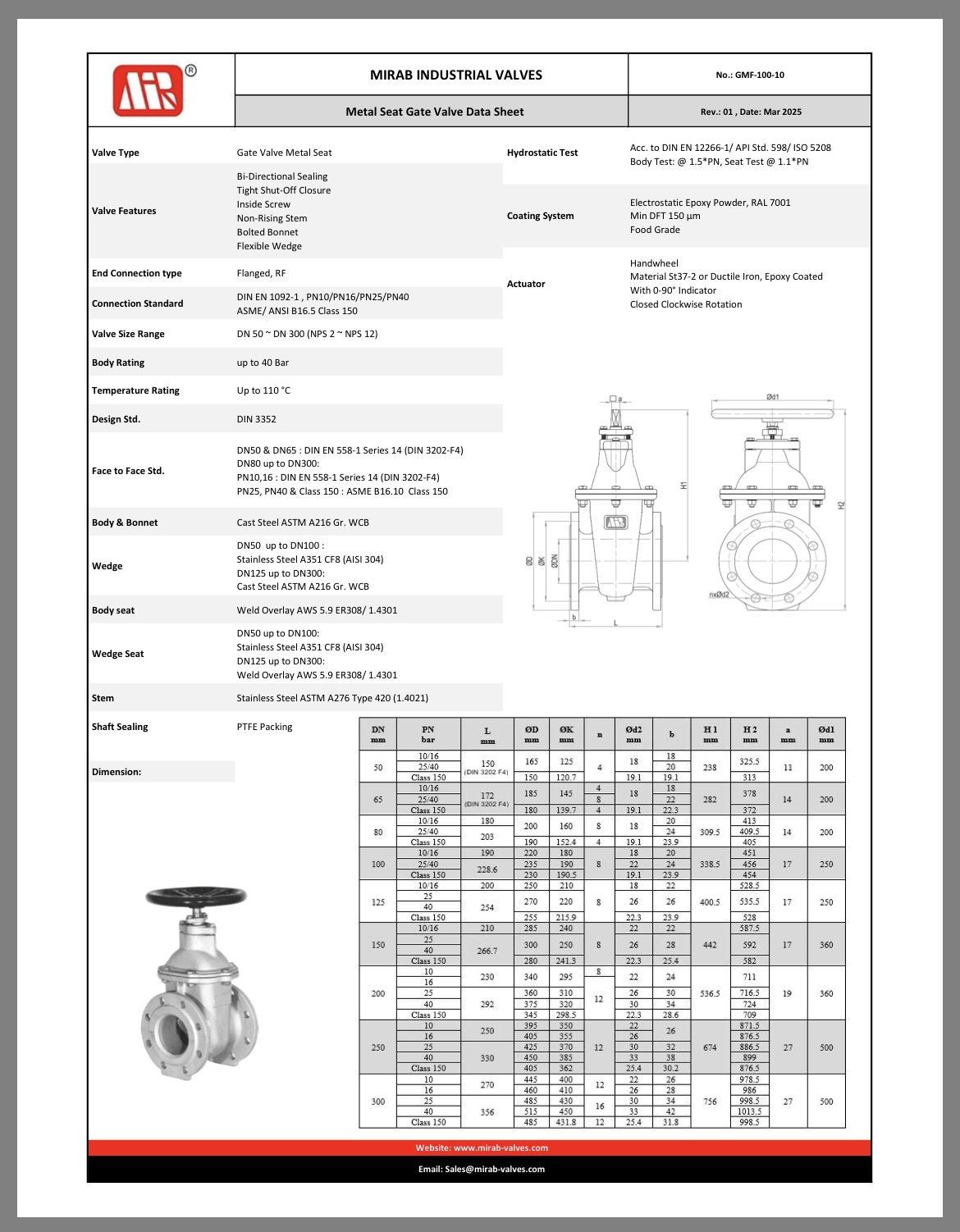

دیتاشیت فنی — ابعاد و مشخصات PN10

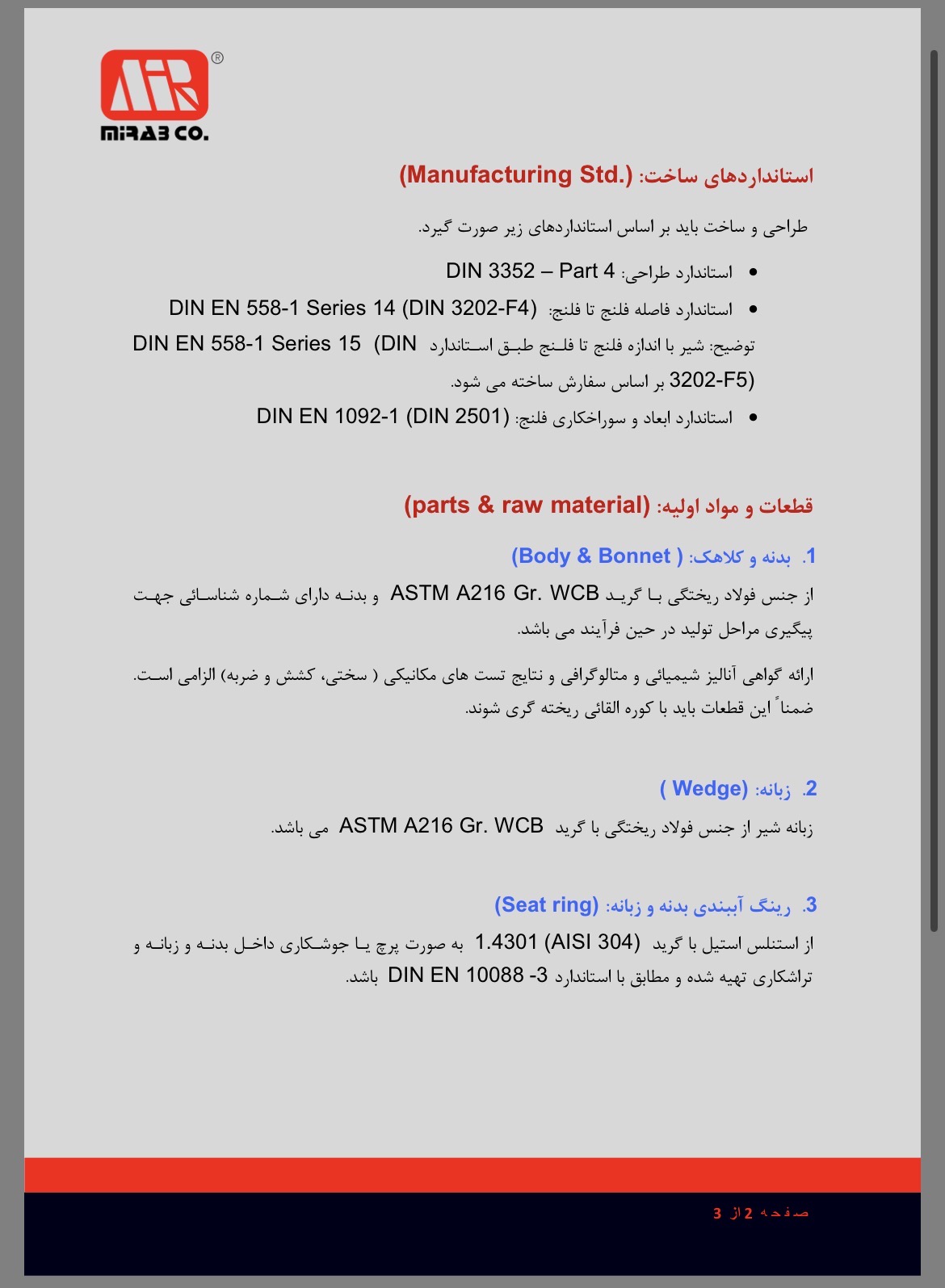

استانداردهای ساخت و جنس قطعات
فشار کاریPN 10
رنج DN50 – 300
بدنهCast Steel WCB
نوع ساقهNon-Rising Stem
✓ نقاط قوت
- ⚙بدنه و کلاهک از فولاد ریختگی ASTM A216 Gr.WCB، مقاومتر از چدن داکتیل در برابر ضربه و فشارهای بالا (تا ۴۰ بار در رده بدنه)
- ⚙سطح آببندی بدنه و زبانه با روکش جوشی استینلس استیل (Weld Overlay) تقویت شده؛ مقاوم در برابر سایش برای عبور مکرر سیال
- ⚙طراحی ساقه ثابت (Non-Rising Stem / Inside Screw)؛ ارتفاع فلکه هنگام باز و بسته شدن تغییر نمیکند، مناسب فضاهایی با محدودیت ارتفاع نصب
- ⚙کلاهک پیچی (Bolted Bonnet) که امکان باز کردن و سرویس داخلی شیر را فراهم میکند
- ⚙زبانه انعطافپذیر (Flexible Wedge) که با تغییرات دمایی و جزئی خط لوله سازگار میشود و آببندی دوطرفه کامل ایجاد میکند
- ⚙پوشش داخلی و خارجی مقاوم تا دمای ۱۵۰ تا ۳۰۰ درجه سانتیگراد و دارای گواهی مجاز برای آب آشامیدنی
! نکات قابل توجه
- ⚙چون ساقه غیرمتحرک است، وضعیت باز/بسته از روی ارتفاع فلکه قابل تشخیص نیست؛ جهت باز و بسته شدن باید روی خود فلکه علامتگذاری شده باشد (طبق کاتالوگ، این علامتگذاری استاندارد است)
- ⚙برای خطوط عمومی آب و فاضلاب با فشار متوسط که نیاز به مقاومت فولادی سنگین ندارید، مدل اقتصادیتر «زبانه لاستیکی» (بدنه چدن داکتیل) هزینه کمتری دارد
- ⚙جنس زبانه و نشیمنگاه بر اساس سایز فرق میکند: تا DN100 استینلس استیل ریختگی، از DN125 به بالا فولاد ریختگی با روکش جوشی
- ⚙اگر فشار خط لوله شما بیشتر از ۱۰ بار است، مدل PN16، PN25 یا PN40 همین سری را انتخاب کنید
تفاوت با شیر کشویی زبانه لاستیکی در مدل زبانه لاستیکی (GSF)، آببندی با روکش کامل لاستیک EPDM روی زبانه انجام میشود، ساقه هنگام باز شدن بالا میآید (نشانگر بصری وضعیت شیر) و بدنه از چدن داکتیل است؛ گزینهای سبکتر و اقتصادیتر برای خطوط عمومی آب و فاضلاب. در مدل زبانه فلزی (GMF)، آببندی فلز به فلز با روکش جوشی استینلس است، ساقه ثابت میماند (مناسب فضای محدود) و بدنه از فولاد ریختگی مقاومتر است؛ گزینهای برای خطوط صنعتی سنگین، فشار بالا و نفت و گاز.
جمعبندی
برای خطوط صنعتی سنگین، نفت و گاز و پتروشیمی که به مقاومت بالای بدنه فولادی و آببندی فلزی مقاوم نیاز دارید، و فضای نصب محدودیت ارتفاع دارد، شیر کشویی زبانه فلزی میراب با بدنه فولاد ریختگی ASTM A216 WCB، طراحی ساقه ثابت و فشار کاری PN10، گزینهای مطمئن و اقتصادیتر از ردههای فشاری بالاتر همین سری است.
GMF METAL SEAT CAST STEEL WCB NON-RISING STEM PN 10 DN 50-300
جدول کامل ابعاد PN10 (طبق دیتاشیت رسمی میراب — GMF-100-10)
DN
L طول
ØD فلنج
ØK
n
øسوراخ
H1
H2
50
150
165
125
4
18
238
325.5
65
172
185
145
4
18
282
378
80
180
200
160
8
18
309.5
413
100
190
220
180
8
18
338.5
451
125
200
250
210
8
18
400.5
528.5
150
210
285
240
8
22
442
587.5
200
230
340
295
8
22
536.5
711
250
250
395
350
12
22
674
871.5
300
270
445
400
12
22
756
978.5
برای دیدن ستونهای بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلیمتر (mm) است. L = فاصله فلنج تا فلنج، H1 و H2 دو ارتفاع مرجع شیر مطابق نقشه رسمی کاتالوگ هستند (ساختار ساقه در این مدل غیرمتحرک/Non-Rising است). تست هیدرواستاتیک مطابق DIN EN 12266-1/API Std.598/ISO 5208: تست بدنه معادل ۱.۵ برابر و تست نشتی صندلی معادل ۱.۱ برابر فشار اسمی (برای PN10: تست بدنه ۱۵ بار، تست صندلی ۱۱ بار).

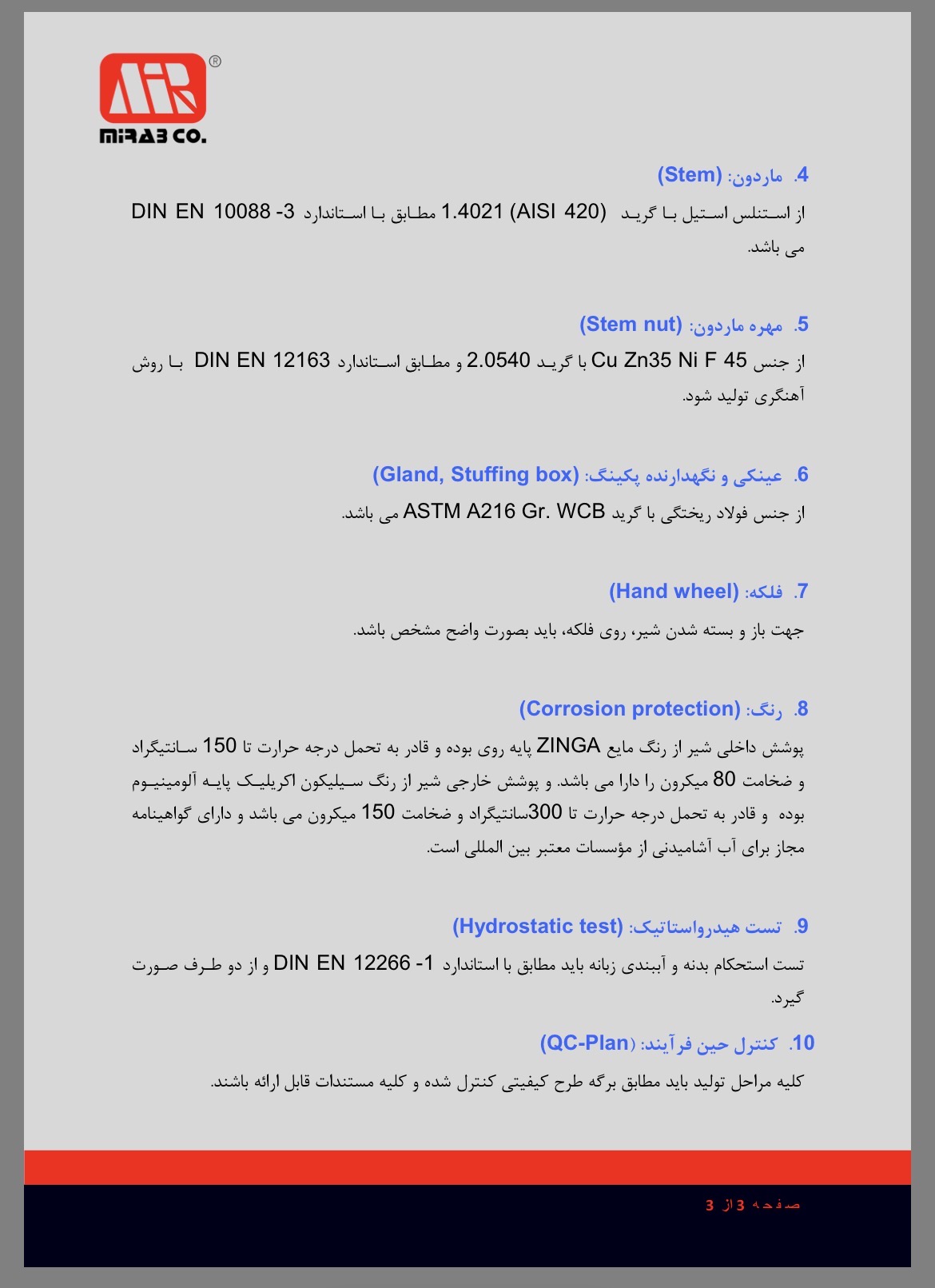

جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه و کلاهک
فولاد ریختگی — ASTM A216 Gr.WCB
زبانه (Wedge)
تا DN100: استینلس استیل A351 CF8 (AISI 304) — DN125 تا DN300: فولاد ریختگی ASTM A216 Gr.WCB
نشیمنگاه بدنه
روکش جوشی — AWS 5.9 ER308 / 1.4301
نشیمنگاه زبانه
تا DN100: استینلس استیل A351 CF8 — DN125 تا DN300: روکش جوشی AWS 5.9 ER308 / 1.4301
ماردون (Stem)
استینلس استیل ASTM A276 Type 420 (1.4021)
مهره ماردون
Cu Zn35 Ni F45 — DIN EN 12163 / 2.0540
آببندی ساقه
پکینگ PTFE
عینکی و نگهدارنده پکینگ
فولاد ریختگی ASTM A216 Gr.WCB
پوشش رنگ داخلی
رنگ مایع ZINGA پایه روی، تا دمای ۱۵۰°C، ضخامت ۸۰ میکرون
پوشش رنگ خارجی
سیلیکون اکریلیک پایه آلومینیوم، تا دمای ۳۰۰°C، ضخامت ۱۵۰ میکرون، دارای گواهی مجاز آب آشامیدنی
استاندارد طراحی شیر
DIN 3352
استاندارد ابعاد فلنج اتصال
DIN EN 1092-1 (PN10/16/25/40) و ASME/ANSI B16.5 Class 150
استاندارد فلنج تا فلنج
DN50 و DN65: DIN EN 558-1 series 14 (DIN 3202-F4) — DN80 تا DN300 در PN10/16: همان استاندارد — در PN25/PN40/Class150: ASME B16.10 Class150
حداکثر دمای کاری
تا ۱۱۰ درجه سانتیگراد
عملگر (Actuator)
فلکه دستی، جنس St37-2 یا چدن داکتیل با پوشش اپوکسی، نشانگر ۰ تا ۹۰ درجه، بستهشدن با چرخش ساعتگرد
کاربرد
قطعووصل کامل جریان در خطوط صنعتی، نفت و گاز، پتروشیمی و آب با فشار و دمای بالا
