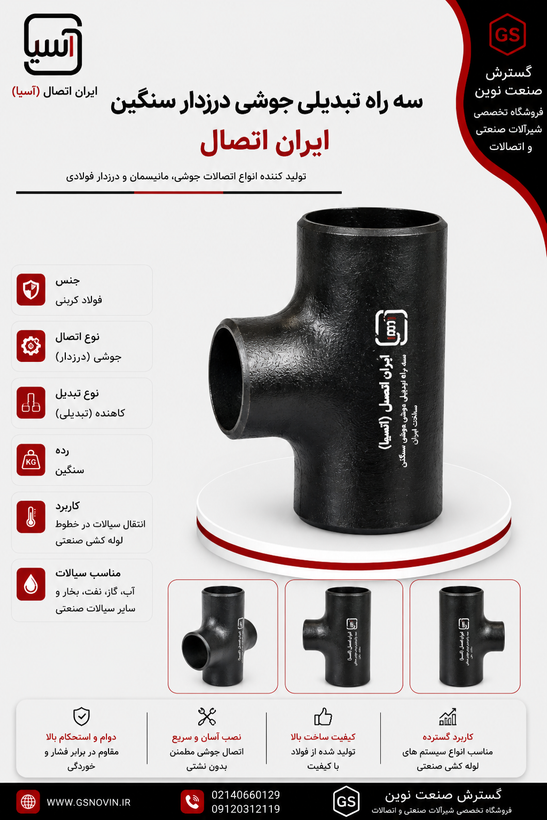

نقد و بررسی سه‌راه تبدیلی جوشی درزدار سنگین ایران اتصال

این محصول چیست و چه کاربردی دارد؟

سه‌راه تبدیلی (Reducing Tee) قطعه‌ای است که هم‌زمان دو عملکرد سه‌راه معمولی و تبدیل سایز را انجام می‌دهد؛ یعنی از یک خط اصلی، یک انشعاب فرعی با قطر کوچک‌تر از قطر خط اصلی ایجاد می‌کند. این محصول در نقاطی از خط لوله کاربرد دارد که نیاز به گرفتن انشعاب با دبی کمتر از خط اصلی وجود دارد، مانند خطوط توزیع فرعی یا اتصال تجهیزات جانبی. نوع «درزدار» به این معناست که بدنه آن از لوله فولادی با درز جوش طولی (ERW) شکل‌دهی شده و رده «سنگین» به ضخامت دیواره بیشتر آن نسبت به رده سبک اشاره دارد که این محصول را برای خطوط با فشار کاری بالاتر مناسب‌تر می‌کند.

مشخصات فنی

مشخصه	مقدار
نام محصول	سه‌راه تبدیلی جوشی درزدار سنگین
برند	ایران اتصال (آسیا)
جنس بدنه	فولاد درزدار (لوله جوش‌خورده طولی)
نوع	سه‌راه تبدیلی (Reducing Tee)
نوع اتصال	جوشی (Butt-Weld)
رده وزنی	سنگین (Heavy Duty)
کاربرد اصلی	خطوط صنعتی، نفت، گاز، آب با فشار متوسط تا بالا

ⓘ دیتاشیت رسمی مستقل برای رده سنگین این محصول از سوی سازنده منتشر نشده است؛ مشخصات فوق بر اساس اطلاعات محصول در فروشگاه و مقایسه با رده‌های استاندارد مشابه ارائه شده‌اند. برای سایز دقیق خط اصلی و انشعاب، ضخامت دیواره و وزن هر سایز، پیش از خرید با کارشناسان فروش تماس بگیرید.

ویژگی‌ها

• ساخته‌شده از لوله فولادی درزدار با ضخامت دیواره بالاتر برای تحمل فشار بیشتر
• ترکیب دو عملکرد در یک قطعه: ایجاد انشعاب و تبدیل سایز
• سه دهانه با دو سایز متفاوت (دو سر خط اصلی هم‌سایز، انشعاب با سایز کوچک‌تر)
• اتصال جوشی یکپارچه در هر سه دهانه، بدون نیاز به آب‌بندی یا واشر اضافه

مزایا

استفاده از یک سه‌راه تبدیلی به‌جای ترکیب یک سه‌راه معمولی و یک تبدیل جداگانه، تعداد اتصالات جوشی خط را کاهش می‌دهد؛ این موضوع هم در هزینه نصب و هم در ریسک نشتی (چون تعداد نقاط جوش کمتر می‌شود) صرفه‌جویی ایجاد می‌کند. ضخامت دیواره بالاتر رده سنگین نیز حاشیه اطمینان بیشتری در برابر تنش‌های موضعی ناشی از انشعاب فراهم می‌کند.

محدودیت‌ها

وزن و قیمت بالاتر این محصول نسبت به نوع سبک، آن را برای پروژه‌هایی با فشار کاری پایین (مثل آب یا گاز شهری عادی) از نظر اقتصادی گزینه بهینه‌ای نمی‌کند. همچنین چون بدنه از لوله درزدار شکل گرفته، در مقایسه با نوع مانیسمان (بدون درز) در فشارهای بسیار بالا و کاربردهای بحرانی، هنوز محدودیت ساختاری نسبت به نوع بدون درز دارد.

این سه‌راه برای کدام سیال مناسب است؟

سیال	مناسب؟	توضیح
آب (تحت فشار متوسط تا بالا)	✅ مناسب	مناسب خطوط آب صنعتی با فشار بالاتر از سطح شهری
نفت و گاز	✅ مناسب	کاربرد رایج در خطوط انتقال نفت و گاز با فشار متوسط
بخار فشار بالا	⚠️ نیازمند بررسی	برای فشار و دمای بسیار بالا، مطابقت با استاندارد پروژه را با کارشناس فنی بررسی کنید
سیالات خورنده شیمیایی	⚠️ نامناسب	فولاد ساده بدون پوشش، مقاومت خوردگی شیمیایی خاصی ندارد

کاربرد در صنایع و پروژه‌ها

• خطوط انتقال نفت و گاز
• خطوط آب صنعتی با فشار متوسط تا بالا
• نقاط انشعاب‌گیری برای اتصال تجهیزات جانبی (شیرآلات، درین، تخلیه)
• پروژه‌های پتروشیمی و پالایشگاهی سبک

راهنمای انتخاب

اگر خط اصلی شما فشار کاری متوسط تا بالا دارد و نیاز به انشعاب با سایز کوچک‌تر دارید، این سه‌راه تبدیلی درزدار سنگین انتخاب مطمئنی است. برای خطوط با فشار پایین، نوع سبک از نظر اقتصادی مناسب‌تر است. سایز خط اصلی و سایز انشعاب باید دقیقاً با قطرهای خارجی لوله‌های مربوطه یکسان باشد؛ پیش از سفارش، هر دو سایز را با کارشناسان فروش تطبیق دهید.

مقایسه سه‌راه تبدیلی درزدار سنگین با مانیسمان رده ۴۰

ویژگی	درزدار سنگین	مانیسمان رده ۴۰
ساختار بدنه	دارای درز جوش طولی	بدون درز جوش
تحمل فشار	متوسط تا بالا	متوسط تا بالا (طبق استاندارد)
قیمت	متوسط	بالاتر
کاربرد رایج	خطوط صنعتی عادی با فشار متوسط	خطوط با الزام استاندارد مشخص

نصب

نصب این سه‌راه نیازمند جوشکاری تخصصی در هر سه دهانه (معمولاً جوش قوس الکتریکی یا آرگون بسته به قطر) توسط جوشکار مجاز است. با توجه به ضخامت دیواره بالاتر این محصول، ممکن است به پاس‌های جوشکاری بیشتر یا پیش‌گرم نیاز باشد. پیش از جوشکاری باید سر لوله‌ها و سه‌راه از گرد و غبار و زنگ‌زدگی پاک شوند و هم‌مرکزی هر سه اتصال بررسی شود.

نکات ایمنی

پیش از جوشکاری روی خطوط نفت، گاز یا آب، اطمینان حاصل کنید خط کاملاً تخلیه و ایزوله شده است. عملیات جوشکاری باید توسط فرد دارای مهارت و تجهیزات حفاظت فردی مناسب انجام شود. در صورت شک درباره تناسب رده سنگین با فشار کاری واقعی خط، پیش از خرید با واحد فنی فروشگاه مشورت کنید.
