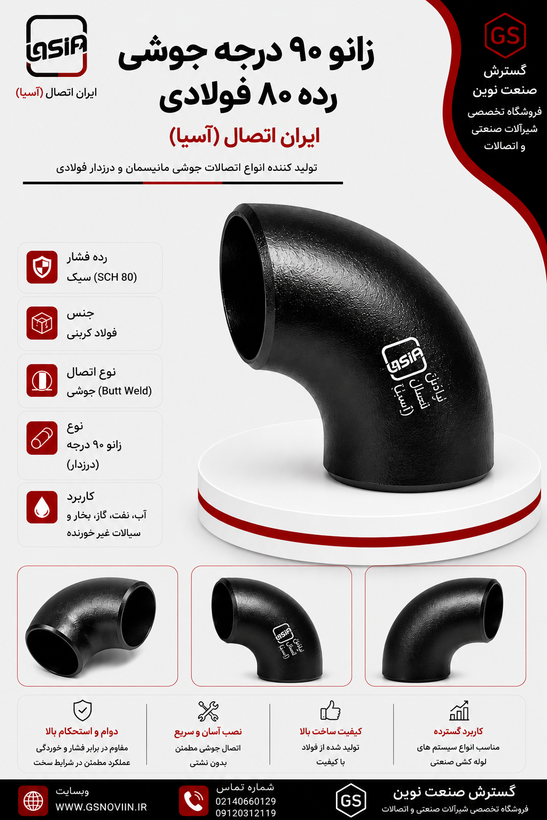

زانو ۹۰ درجه جوشی رده ۸۰ فولادی ایران اتصال
Iran Etesal Schedule 80 Welded Steel 90° Elbow
برند:ایران اتصال
انواع سایز ها به اینچ
توضیحات
توضیحات فنی زانو ۹۰ درجه جوشی رده ۸۰ فولادی ایران اتصال
فرآیند تولید
این زانو از طریق فرآیند خمکاری گرم (Hot Forming/Induction Bending) روی لوله یا بیلت فولادی با ضخامت متناظر با رده ۸۰ تولید می‌شود. نسبت به رده ۴۰، ماده اولیه ضخیم‌تری در تولید این محصول به کار می‌رود تا زانوی نهایی توان تحمل فشار و دمای عملیاتی بالاتری داشته باشد. صنایع فولادی ایران اتصال (آسیا) از سال ۱۳۶۹ در زمینه تولید اتصالات جوشی فولادی فعالیت می‌کند و این زانو بخشی از خط تولید اتصالات سنگین این مجموعه است.
استاندارد و گواهینامه‌ها
محصولات این تولیدکننده به‌طور عمومی مطابق با گواهینامه‌های ISO 9001، ISO 14001 و استاندارد API 5L معرفی می‌شوند و انطباق کلی خط تولید با استانداردهای بین‌المللی نظیر ANSI، ASME، ASTM، DIN و EN اعلام شده است. عبارت «رده ۸۰» در صنعت فیتینگ فولادی معمولاً بر اساس استاندارد ابعادی ASME B16.9 تعریف می‌شود.
ⓘ شماره دقیق گرید متریال (مانند ASTM A234 WPB) برای این محصول به‌صورت رسمی از سوی سازنده منتشر نشده است. برای پروژه‌های بحرانی که الزام قراردادی به گرید متریال یا گواهی تست مشخص (مانند تست غیرمخرب یا هیدرواستاتیک) دارند، پیش از خرید مدارک لازم را از فروشنده استعلام بگیرید.
سایزهای موجود
این زانو در سایزهای متداول لوله فولادی (بر حسب اینچ) عرضه می‌شود. برای هماهنگی سایز دقیق با قطر خارجی لوله پروژه خود، پیش از ثبت سفارش با واحد فروش تماس بگیرید تا از تطابق کامل قطعه با خط لوله اطمینان حاصل شود.
| سایز اسمی (اینچ) | نوع اتصال | وضعیت موجودی |
|---|---|---|
| ½ تا 4 اینچ | جوشی | استعلام موجودی |
| 5 اینچ به بالا | جوشی | استعلام موجودی |
ⓘ موجودی هر سایز متغیر است؛ لطفاً پیش از خرید موجودی را استعلام بگیرید.
بسته‌بندی و حمل‌ونقل
این محصول معمولاً به‌صورت فله یا در بسته‌های کارتنی/چوبی بسته به تعداد سفارش و سایز بسته‌بندی می‌شود. به دلیل وزن بالاتر این رده نسبت به رده ۴۰، هزینه حمل‌ونقل برای سفارش‌های حجیم باید در برآورد اولیه پروژه در نظر گرفته شود.
نگهداری پیش از نصب
از آنجا که جنس این محصول فولاد کربنی است، در صورت نگهداری طولانی‌مدت در انبار توصیه می‌شود از رطوبت و تماس مستقیم با آب دور نگه داشته شود تا از زنگ‌زدگی سطحی پیش از نصب جلوگیری شود. پیش از جوشکاری نیز باید سطح زانو از هرگونه گرد و غبار، روغن یا زنگ سطحی پاک‌سازی شود.
کنترل کیفیت
ایران اتصال (آسیا) به‌عنوان یکی از قدیمی‌ترین تولیدکنندگان اتصالات جوشی فولادی در کشور، با بهره‌گیری از دانش فنی و تجهیزات تولید داخلی، این قطعه را در خط تولید مستقل خود تولید می‌کند. جزئیات فرآیندهای آزمون و کنترل کیفیت مختص این رده سنگین (مانند تست هیدرواستاتیک یا آزمون غیرمخرب روی خط جوش) به‌صورت عمومی منتشر نشده و در صورت نیاز به مدارک کیفی مشخص برای پروژه، باید از فروشنده استعلام شود.
نقد و بررسی
خلاصه محصول: زانو ۹۰ درجه جوشی رده ۸۰ فولادی ایران اتصال، اتصالی با ضخامت دیواره بالاتر از رده ۴۰ برای تغییر مسیر ۹۰ درجه‌ای خطوط لوله با فشار و دمای عملیاتی بحرانی است. این محصول برای پروژه‌های پتروشیمی، پالایشگاهی و خطوط بخار پرفشار، جایی که ایمنی و حاشیه اطمینان بالا اهمیت دارد، طراحی شده و با اتصال جوشی (Butt-Weld) نصب می‌شود.
📄 برای مشاهده جزئیات فنی کامل، کاتالوگ محصول را دانلود کنید دانلود کاتالوگ
نقد و بررسی زانو ۹۰ درجه جوشی رده ۸۰ فولادی ایران اتصال
این محصول چیست و چه کاربردی دارد؟
زانو جوشی رده ۸۰ یکی از سنگین‌ترین رده‌های استاندارد در بین فیتینگ‌های فولادی جوشی است. عبارت «رده ۸۰» (Schedule 80) در استانداردهایی مانند ASME B16.9 تعریف شده و به ضخامت دیواره بیشتری نسبت به رده ۴۰ اشاره دارد. این ضخامت اضافه، حاشیه اطمینان بالاتری در برابر فشار داخلی، ضربه و خوردگی تدریجی فراهم می‌کند و همین موضوع رده ۸۰ را به گزینه‌ای رایج برای خطوط صنعتی حساس، مانند خطوط بخار پرفشار و پروژه‌های پتروشیمی و پالایشگاهی، تبدیل کرده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نام محصول | زانو ۹۰ درجه جوشی رده ۸۰ فولادی |
| برند | ایران اتصال (آسیا) |
| جنس بدنه | فولاد کربنی |
| زاویه | ۹۰ درجه |
| نوع اتصال | جوشی (Butt-Weld) |
| رده ضخامت | رده ۸۰ (Schedule 80) |
| کاربرد اصلی | خطوط صنعتی با فشار/دمای بالا، بخار، پتروشیمی |
ⓘ دیتاشیت رسمی مستقل از سازنده برای این محصول منتشر نشده است؛ عبارت «رده ۸۰» یک تعریف شناخته‌شده صنعتی برای ضخامت دیواره است، اما گرید دقیق متریال (مانند A234 WPB)، شعاع خم و وزن هر سایز باید پیش از خرید از کارشناسان فروش استعلام شود.
ویژگی‌ها
- ضخامت دیواره بالاتر از رده ۴۰ برای تحمل فشار و دمای عملیاتی بیشتر
- زاویه ۹۰ درجه برای تغییر مسیر عمود خط لوله بدون نیاز به قطعات اضافی
- حاشیه اطمینان بیشتر در برابر خوردگی تدریجی و ضربه‌های فشاری
- اتصال جوشی یکپارچه، بدون نیاز به آب‌بندی یا واشر اضافه
مزایا
ضخامت دیواره بالاتر رده ۸۰ به‌طور مستقیم عمر مفید قطعه را در خطوطی که در معرض خوردگی تدریجی یا نوسان فشار هستند افزایش می‌دهد؛ این موضوع در پروژه‌های صنعتی بلندمدت که تعویض قطعات هزینه و توقف عملیات زیادی به همراه دارد، اهمیت اقتصادی پیدا می‌کند. همچنین برای خطوط بخار پرفشار که دما و فشار به‌طور هم‌زمان بالا هستند، رده ۸۰ حاشیه ایمنی مناسب‌تری نسبت به رده ۴۰ فراهم می‌کند.
محدودیت‌ها
وزن و قیمت بالاتر رده ۸۰ نسبت به رده ۴۰، آن را برای پروژه‌هایی با فشار کاری عادی (مثل خطوط آب یا گاز شهری) از نظر اقتصادی گزینه بهینه‌ای نمی‌کند. همچنین برای برخی کاربردهای بسیار بحرانی (فشار یا دمای بسیار بالا)، ممکن است حتی رده ۸۰ هم کافی نباشد و نیاز به رده‌های سنگین‌تر (مانند XXS) باشد که باید طبق نقشه پروژه مشخص شود.
این زانو برای کدام سیال مناسب است؟
| سیال | مناسب؟ | توضیح |
|---|---|---|
| بخار پرفشار | ✅ مناسب | یکی از کاربردهای اصلی رده ۸۰ در صنایع نیروگاهی و پتروشیمی |
| نفت و گاز با فشار بالا | ✅ مناسب | حاشیه اطمینان بالاتر برای خطوط پرفشار انتقال |
| آب و گاز شهری عادی | ⚠️ اقتصادی نیست | برای این کاربرد، رده ۴۰ یا درزدار سبک کافی و مقرون‌به‌صرفه‌تر است |
| سیالات خورنده شیمیایی | ⚠️ نامناسب | فولاد کربنی ساده مقاومت خوردگی شیمیایی خاصی ندارد |
کاربرد در صنایع و پروژه‌ها
- خطوط بخار پرفشار در نیروگاه‌ها
- پروژه‌های پتروشیمی و پالایشگاهی
- خطوط انتقال نفت و گاز با فشار بالا
- سیستم‌های صنعتی که در معرض خوردگی تدریجی هستند
راهنمای انتخاب
اگر خط لوله شما فشار یا دمای عملیاتی بالا دارد، یا در معرض خوردگی تدریجی بلندمدت است، رده ۸۰ انتخاب مطمئن‌تری نسبت به رده ۴۰ است. برای خطوط با فشار کاری عادی صنعتی، رده ۴۰ معمولاً کافی و اقتصادی‌تر است. سایز زانو باید دقیقاً با قطر خارجی لوله مورد نظر یکسان باشد؛ پیش از سفارش، سایز لوله را با کارشناسان فروش تطبیق دهید.
مقایسه زانو رده ۸۰ با رده ۴۰
| ویژگی | رده ۸۰ | رده ۴۰ |
|---|---|---|
| ضخامت دیواره | بیشتر | استاندارد |
| تحمل فشار | بالا تا بسیار بالا | متوسط تا بالا |
| وزن و قیمت | بیشتر | متوسط |
| کاربرد رایج | خطوط با فشار/دمای بحرانی | اکثر خطوط صنعتی و نفت و گاز |
نصب
نصب این زانو نیازمند جوشکاری تخصصی توسط جوشکار مجاز است و به دلیل ضخامت دیواره بالاتر، معمولاً به پاس‌های جوشکاری بیشتر و در برخی موارد پیش‌گرم نیاز دارد. پیش از جوشکاری باید سر لوله و زانو از گرد و غبار و زنگ‌زدگی پاک شوند و هم‌مرکزی دو قطعه بررسی شود. برای خطوط بحرانی، دستورالعمل جوشکاری (WPS) باید طبق استاندارد پروژه تهیه و توسط جوشکار واجد شرایط اجرا شود.
نکات ایمنی
پیش از جوشکاری روی خطوط بخار، نفت یا گاز پرفشار، اطمینان حاصل کنید خط کاملاً تخلیه، خنک و ایزوله شده است. عملیات جوشکاری باید توسط فرد دارای مهارت و تجهیزات حفاظت فردی مناسب انجام شود. برای خطوط با فشار یا دمای بسیار بحرانی، پیش از خرید حتماً مطابقت رده ۸۰ با نیاز واقعی پروژه را با مهندس طراح یا واحد فنی فروشگاه تأیید کنید.
سوالات متداول
۱. رده ۸۰ چه تفاوتی با رده ۴۰ دارد؟
رده ۸۰ ضخامت دیواره بیشتری دارد و برای فشار و دمای عملیاتی بالاتر طراحی شده؛ رده ۴۰ برای اکثر کاربردهای صنعتی عادی کافی و اقتصادی‌تر است.
۲. آیا این زانو برای خطوط بخار مناسب است؟
بله، رده ۸۰ یکی از رایج‌ترین رده‌ها برای خطوط بخار پرفشار در نیروگاه‌ها و صنایع پتروشیمی است.
۳. آیا استفاده از رده ۸۰ برای خطوط آب شهری اقتصادی است؟
معمولاً خیر؛ برای خطوط با فشار کاری عادی مانند آب یا گاز شهری، رده ۴۰ یا نوع درزدار سبک گزینه اقتصادی‌تری است.
۴. سایز مناسب زانو چطور انتخاب می‌شود؟
سایز زانو باید دقیقاً برابر قطر خارجی لوله انتخابی باشد. برای اطمینان از تطابق، سایز لوله را هنگام سفارش با کارشناسان فروش هماهنگ کنید.
۵. قیمت این زانو چقدر است؟
قیمت بر اساس سایز، ضخامت و نوسانات بازار فولاد متغیر است. برای دریافت قیمت به‌روز، از طریق تماس یا فرم استعلام قیمت در همین صفحه اقدام کنید.
برای استعلام قیمت و مشخصات دقیق سایزهای موجود با کارشناسان فروش در تماس باشید
استعلام قیمت و مشاوره فنیمحصولات مرتبط
