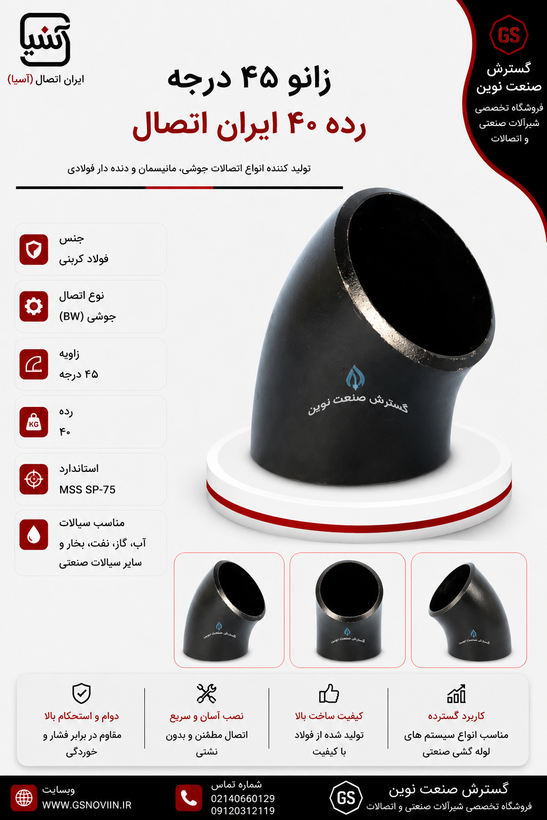

نقد و بررسی زانو ۴۵ درجه رده ۴۰ ایران اتصال

این محصول چیست و چه کاربردی دارد؟

زانو ۴۵ درجه رده ۴۰ برای تغییر مسیر تدریجی و ملایم خط لوله استفاده می‌شود و در مقایسه با زانوی ۹۰ درجه، افت فشار کمتری در جریان سیال ایجاد می‌کند. عبارت «رده ۴۰» (Schedule 40) یک استاندارد شناخته‌شده ضخامت دیواره در صنعت فیتینگ فولادی است که در استانداردهایی مانند ASME B16.9 تعریف شده و برای هماهنگی ابعادی بین لوله و اتصالات استفاده می‌شود. این زانو با اتصال جوشی روی سر لوله نصب می‌شود و به دلیل ضخامت دیواره استاندارد، در خطوط صنعتی، نفت، گاز و آب با فشار کاری متوسط تا بالا کاربرد گسترده‌ای دارد.

مشخصات فنی

مشخصه	مقدار
نام محصول	زانو ۴۵ درجه رده ۴۰
برند	ایران اتصال (آسیا)
جنس بدنه	فولاد کربنی
زاویه	۴۵ درجه
نوع اتصال	جوشی (Butt-Weld)
رده ضخامت	رده ۴۰ (Schedule 40)
کاربرد اصلی	خطوط صنعتی، نفت، گاز، آب با فشار متوسط تا بالا

ⓘ دیتاشیت رسمی مستقل از سازنده برای این محصول منتشر نشده است؛ عبارت «رده ۴۰» یک تعریف شناخته‌شده صنعتی برای ضخامت دیواره است، اما گرید دقیق متریال (مانند A234 WPB)، شعاع خم و وزن هر سایز باید پیش از خرید از کارشناسان فروش استعلام شود.

ویژگی‌ها

• ضخامت دیواره استاندارد رده ۴۰ برای هماهنگی ابعادی با لوله‌های هم‌رده
• زاویه ۴۵ درجه برای تغییر مسیر ملایم‌تر و کاهش افت فشار نسبت به زانوی ۹۰ درجه
• مناسب برای طیف گسترده‌ای از پروژه‌ها، از صنعتی تا ساختمانی سنگین
• اتصال جوشی یکپارچه، بدون نیاز به آب‌بندی یا واشر اضافه

مزایا

چون رده ۴۰ یک استاندارد شناخته‌شده و پرکاربرد در صنعت است، تأمین قطعات جانبی برای پیمانکاران و طراحان راحت‌تر است و ریسک عدم تطابق ابعادی بین اجزای خط کاهش می‌یابد. همچنین زاویه ۴۵ درجه در مقایسه با ۹۰ درجه، افت فشار کمتری در مسیر جریان ایجاد می‌کند که در خطوط طولانی با دبی بالا مزیت عملیاتی محسوب می‌شود، بدون اینکه هزینه اضافی مانیسمان تحمیل شود.

محدودیت‌ها

برای خطوطی با فشار کاری بسیار بالا یا دمای عملیاتی بحرانی، ممکن است رده ۴۰ کافی نباشد و باید از زانوی مانیسمان یا رده ۸۰ استفاده شود. همچنین برای پروژه‌هایی که الزام قراردادی به گواهی کیفی مشخص دارند، باید پیش از خرید مدارک لازم از فروشنده استعلام شود.

این زانو برای کدام سیال مناسب است؟

سیال	مناسب؟	توضیح
آب صنعتی و شهری	✅ مناسب	کاربرد گسترده در خطوط آب با فشار متوسط تا بالا
نفت و گاز	✅ مناسب	یکی از رایج‌ترین رده‌ها در خطوط انتقال نفت و گاز
بخار فشار بالا	⚠️ نیازمند بررسی	بسته به فشار و دما، ممکن است رده ۸۰ یا مانیسمان مناسب‌تر باشد
سیالات خورنده شیمیایی	⚠️ نامناسب	فولاد کربنی ساده مقاومت خوردگی شیمیایی خاصی ندارد

کاربرد در صنایع و پروژه‌ها

• خطوط انتقال نفت و گاز
• پروژه‌های پتروشیمی و پالایشگاهی
• خطوط آب صنعتی و تصفیه‌خانه‌ها
• خطوطی که به دلیل دبی بالا نیاز به افت فشار کمتر در تغییر مسیر دارند

راهنمای انتخاب

اگر پروژه شما نیاز به تطابق دقیق با استانداردهای بین‌المللی و تغییر مسیر ملایم‌تر دارد، رده ۴۰ گزینه استاندارد و قابل اطمینانی است. برای فشارهای بسیار بالا، زانوی مانیسمان یا رده ۸۰ را در نظر بگیرید؛ برای خطوط با فشار پایین و هدف کاهش هزینه، زانوی درزدار سبک مناسب‌تر است. سایز زانو باید دقیقاً با قطر خارجی لوله مورد نظر یکسان باشد؛ پیش از سفارش، سایز لوله را با کارشناسان فروش تطبیق دهید.

مقایسه زانو ۴۵ درجه رده ۴۰ با مانیسمان

ویژگی	رده ۴۰	مانیسمان (بدون درز)
ساختار بدنه	معمولاً درزدار یا مانیسمان بسته به منبع تولید	همیشه بدون درز جوش
مبنای ضخامت	استاندارد مشخص (ASME B16.9)	بسته به سفارش، متغیر
کاربرد رایج	خطوط صنعتی با الزام استاندارد مشخص	خطوط با فشار بالا و حساس به یکنواختی بدنه

نصب

نصب این زانو نیازمند جوشکاری تخصصی (معمولاً جوش قوس الکتریکی یا آرگون بسته به قطر) توسط جوشکار مجاز است. پیش از جوشکاری باید سر لوله و زانو از گرد و غبار و زنگ‌زدگی پاک شوند و هم‌مرکزی دو قطعه و زاویه ۴۵ درجه بررسی شود. برای پروژه‌های صنعتی که الزام به دستورالعمل جوشکاری مشخص (WPS) دارند، این دستورالعمل باید طبق استاندارد پروژه تهیه و توسط جوشکار واجد شرایط اجرا شود.

نکات ایمنی

پیش از جوشکاری روی خطوط نفت، گاز یا آب، اطمینان حاصل کنید خط کاملاً تخلیه و ایزوله شده است. عملیات جوشکاری باید توسط فرد دارای مهارت و تجهیزات حفاظت فردی مناسب انجام شود. برای خطوط با فشار یا دمای بحرانی، پیش از خرید، تناسب رده ۴۰ با شرایط عملیاتی واقعی خط را با واحد فنی فروشگاه یا مهندس پروژه بررسی کنید.

سوالات متداول
