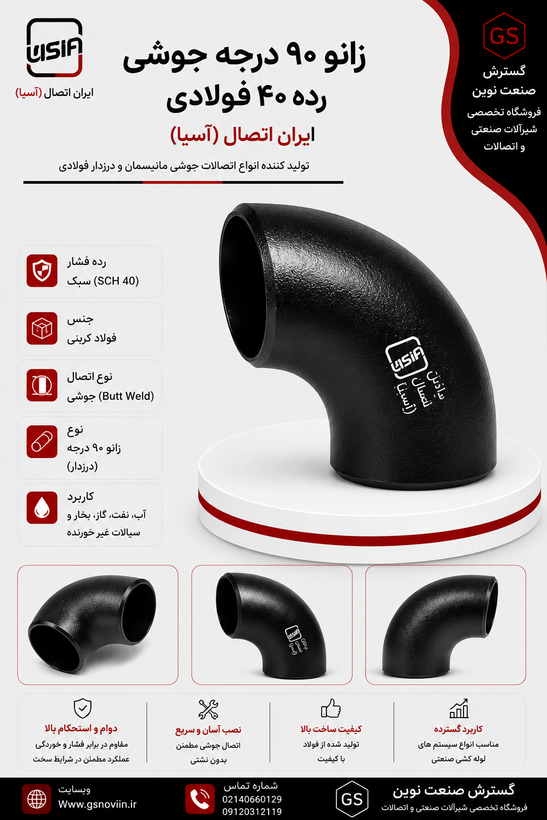

زانو ۹۰ درجه جوشی رده ۴۰ فولادی ایران اتصال
Iran Etesal Schedule 40 Welded Steel 90° Elbow
برند:ایران اتصال
انواع سایز ها به اینچ
توضیحات
توضیحات فنی زانو ۹۰ درجه جوشی رده ۴۰ فولادی ایران اتصال
فرآیند تولید
این زانو معمولاً از طریق فرآیند خمکاری گرم (Hot Forming/Induction Bending) روی لوله یا بیلت فولادی با ضخامت متناظر با رده ۴۰ تولید می‌شود تا زاویه ۹۰ درجه و شعاع خم استاندارد به دست آید. رده ۴۰ به‌عنوان یک ضخامت دیواره مرجع در صنعت فیتینگ فولادی شناخته می‌شود و در تولید این محصول رعایت می‌شود. صنایع فولادی ایران اتصال (آسیا) از سال ۱۳۶۹ در زمینه تولید اتصالات جوشی فولادی فعالیت می‌کند و این زانو بخشی از خط تولید اتصالات استاندارد این مجموعه است.
استاندارد و گواهینامه‌ها
محصولات این تولیدکننده به‌طور عمومی مطابق با گواهینامه‌های ISO 9001، ISO 14001 و استاندارد API 5L معرفی می‌شوند و انطباق کلی خط تولید با استانداردهای بین‌المللی نظیر ANSI، ASME، ASTM، DIN و EN اعلام شده است. عبارت «رده ۴۰» در صنعت فیتینگ فولادی معمولاً بر اساس استاندارد ابعادی ASME B16.9 تعریف می‌شود.
ⓘ شماره دقیق گرید متریال (مانند ASTM A234 WPB) برای این محصول به‌صورت رسمی از سوی سازنده منتشر نشده است. برای پروژه‌هایی که الزام قراردادی به گرید متریال یا گواهی تست مشخص دارند، پیش از خرید مدارک لازم را از فروشنده استعلام بگیرید.
سایزهای موجود
این زانو در سایزهای متداول لوله فولادی (بر حسب اینچ) عرضه می‌شود. برای هماهنگی سایز دقیق با قطر خارجی لوله پروژه خود، پیش از ثبت سفارش با واحد فروش تماس بگیرید تا از تطابق کامل قطعه با خط لوله اطمینان حاصل شود.
| سایز اسمی (اینچ) | نوع اتصال | وضعیت موجودی |
|---|---|---|
| ½ تا 4 اینچ | جوشی | استعلام موجودی |
| 5 اینچ به بالا | جوشی | استعلام موجودی |
ⓘ موجودی هر سایز متغیر است؛ لطفاً پیش از خرید موجودی را استعلام بگیرید.
بسته‌بندی و حمل‌ونقل
این محصول معمولاً به‌صورت فله یا در بسته‌های کارتنی/چوبی بسته به تعداد سفارش و سایز بسته‌بندی می‌شود. برای پروژه‌های صنعتی با سفارش حجیم، هماهنگی زمان‌بندی حمل با واحد فروش توصیه می‌شود.
نگهداری پیش از نصب
از آنجا که جنس این محصول فولاد کربنی است، در صورت نگهداری طولانی‌مدت در انبار توصیه می‌شود از رطوبت و تماس مستقیم با آب دور نگه داشته شود تا از زنگ‌زدگی سطحی پیش از نصب جلوگیری شود. پیش از جوشکاری نیز باید سطح زانو از هرگونه گرد و غبار، روغن یا زنگ سطحی پاک‌سازی شود.
کنترل کیفیت
ایران اتصال (آسیا) به‌عنوان یکی از قدیمی‌ترین تولیدکنندگان اتصالات جوشی فولادی در کشور، با بهره‌گیری از دانش فنی و تجهیزات تولید داخلی، این قطعه را در خط تولید مستقل خود تولید می‌کند. جزئیات فرآیندهای آزمون و کنترل کیفیت مختص این رده (مانند تست هیدرواستاتیک یا آزمون غیرمخرب) به‌صورت عمومی منتشر نشده و در صورت نیاز به مدارک کیفی مشخص برای پروژه، باید از فروشنده استعلام شود.
نقد و بررسی
خلاصه محصول: زانو ۹۰ درجه جوشی رده ۴۰ فولادی ایران اتصال، اتصالی استاندارد برای تغییر مسیر ۹۰ درجه‌ای خط لوله است. «رده ۴۰» به ضخامت دیواره مشخص‌شده طبق استانداردهای بین‌المللی فیتینگ فولادی (نظیر ASME B16.9) اشاره دارد که این محصول را برای خطوط صنعتی، نفت، گاز و آب با فشار کاری متوسط تا بالا مناسب می‌کند. اتصال آن جوشی (Butt-Weld) و دائمی است.
📄 برای مشاهده جزئیات فنی کامل، کاتالوگ محصول را دانلود کنید دانلود کاتالوگ
نقد و بررسی زانو ۹۰ درجه جوشی رده ۴۰ فولادی ایران اتصال
این محصول چیست و چه کاربردی دارد؟
زانو جوشی رده ۴۰ یکی از پرکاربردترین اتصالات تغییر مسیر در صنعت لوله‌کشی فولادی است. عبارت «رده ۴۰» (Schedule 40) به یک استاندارد ضخامت دیواره در صنعت فیتینگ‌های فولادی اشاره دارد که در استانداردهایی مانند ASME B16.9 تعریف شده و در سراسر دنیا برای هماهنگی ابعادی بین لوله و اتصالات استفاده می‌شود. این زانو با اتصال جوشی روی سر لوله نصب می‌شود و به دلیل ضخامت دیواره استاندارد، هم در خطوط صنعتی و هم در پروژه‌های نفت، گاز و آب با فشار کاری متوسط تا بالا کاربرد گسترده‌ای دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نام محصول | زانو ۹۰ درجه جوشی رده ۴۰ فولادی |
| برند | ایران اتصال (آسیا) |
| جنس بدنه | فولاد کربنی |
| زاویه | ۹۰ درجه |
| نوع اتصال | جوشی (Butt-Weld) |
| رده ضخامت | رده ۴۰ (Schedule 40) |
| کاربرد اصلی | خطوط صنعتی، نفت، گاز، آب با فشار متوسط تا بالا |
ⓘ دیتاشیت رسمی مستقل از سازنده برای این محصول منتشر نشده است؛ عبارت «رده ۴۰» یک تعریف شناخته‌شده صنعتی برای ضخامت دیواره است، اما گرید دقیق متریال (مانند A234 WPB)، شعاع خم و وزن هر سایز باید پیش از خرید از کارشناسان فروش استعلام شود.
ویژگی‌ها
- ضخامت دیواره استاندارد رده ۴۰ برای هماهنگی ابعادی با لوله‌های هم‌رده
- زاویه ۹۰ درجه برای تغییر مسیر عمود خط لوله بدون نیاز به قطعات اضافی
- مناسب برای طیف گسترده‌ای از پروژه‌ها، از صنعتی تا ساختمانی سنگین
- اتصال جوشی یکپارچه، بدون نیاز به آب‌بندی یا واشر اضافه
مزایا
چون رده ۴۰ یک استاندارد شناخته‌شده و پرکاربرد در صنعت است، تأمین قطعات جانبی (مانند لوله و سایر اتصالات هم‌رده) برای پیمانکاران و طراحان راحت‌تر است و ریسک عدم تطابق ابعادی بین اجزای خط کاهش می‌یابد. همچنین ضخامت دیواره این رده حاشیه اطمینان مناسبی برای اکثر کاربردهای صنعتی و ساختمانی فراهم می‌کند بدون اینکه هزینه اضافی رده‌های سنگین‌تر (مثل رده ۸۰) را تحمیل کند.
محدودیت‌ها
برای خطوطی با فشار کاری بسیار بالا یا دمای عملیاتی بحرانی (مانند برخی خطوط پتروشیمی و پالایشگاهی)، ممکن است رده ۴۰ کافی نباشد و باید از رده ۸۰ یا بالاتر استفاده شود. همچنین برای پروژه‌هایی که الزام قراردادی به گواهی کیفی مشخص (مانند گواهی تست هیدرواستاتیک یا آزمون غیرمخرب) دارند، باید پیش از خرید مدارک لازم از فروشنده استعلام شود.
این زانو برای کدام سیال مناسب است؟
| سیال | مناسب؟ | توضیح |
|---|---|---|
| آب صنعتی و شهری | ✅ مناسب | کاربرد گسترده در خطوط آب با فشار متوسط تا بالا |
| نفت و گاز | ✅ مناسب | یکی از رایج‌ترین رده‌ها در خطوط انتقال نفت و گاز |
| بخار فشار بالا | ⚠️ نیازمند بررسی | بسته به فشار و دما، ممکن است رده ۸۰ مناسب‌تر باشد |
| سیالات خورنده شیمیایی | ⚠️ نامناسب | فولاد کربنی ساده مقاومت خوردگی شیمیایی خاصی ندارد |
کاربرد در صنایع و پروژه‌ها
- خطوط انتقال نفت و گاز
- پروژه‌های پتروشیمی و پالایشگاهی
- خطوط آب صنعتی و تصفیه‌خانه‌ها
- سیستم‌های لوله‌کشی نیروگاهی و صنعتی سنگین
راهنمای انتخاب
اگر پروژه شما نیاز به تطابق دقیق با استانداردهای بین‌المللی و هماهنگی ابعادی با سایر اجزای خط دارد، رده ۴۰ گزینه استاندارد و قابل اطمینانی است. برای فشارهای بسیار بالا یا خطوط بحرانی، رده ۸۰ را در نظر بگیرید؛ برای خطوط با فشار پایین و هدف کاهش هزینه، زانوی درزدار سبک مناسب‌تر است. سایز زانو باید دقیقاً با قطر خارجی لوله مورد نظر یکسان باشد؛ پیش از سفارش، سایز لوله را با کارشناسان فروش تطبیق دهید.
مقایسه زانو رده ۴۰ با رده ۸۰
| ویژگی | رده ۴۰ | رده ۸۰ |
|---|---|---|
| ضخامت دیواره | استاندارد | بیشتر |
| تحمل فشار | متوسط تا بالا | بالا تا بسیار بالا |
| وزن و قیمت | متوسط | بیشتر |
| کاربرد رایج | اکثر خطوط صنعتی و نفت و گاز | خطوط با فشار یا دمای بحرانی |
نصب
نصب این زانو نیازمند جوشکاری تخصصی (معمولاً جوش قوس الکتریکی یا آرگون بسته به قطر) توسط جوشکار مجاز است. پیش از جوشکاری باید سر لوله و زانو از گرد و غبار و زنگ‌زدگی پاک شوند و هم‌مرکزی دو قطعه بررسی شود. برای پروژه‌های صنعتی که الزام به دستورالعمل جوشکاری مشخص (WPS) دارند، این دستورالعمل باید طبق استاندارد پروژه تهیه و توسط جوشکار واجد شرایط اجرا شود.
نکات ایمنی
پیش از جوشکاری روی خطوط نفت، گاز یا آب، اطمینان حاصل کنید خط کاملاً تخلیه و ایزوله شده است. عملیات جوشکاری باید توسط فرد دارای مهارت و تجهیزات حفاظت فردی مناسب انجام شود. برای خطوط با فشار یا دمای بحرانی، پیش از خرید، تناسب رده ۴۰ با شرایط عملیاتی واقعی خط را با واحد فنی فروشگاه یا مهندس پروژه بررسی کنید.
سوالات متداول
۱. رده ۴۰ یعنی چه؟
رده ۴۰ (Schedule 40) یک استاندارد ضخامت دیواره در صنعت فیتینگ فولادی است که برای هماهنگی ابعادی بین لوله و اتصالات استفاده می‌شود.
۲. تفاوت رده ۴۰ با رده ۸۰ چیست؟
رده ۸۰ ضخامت دیواره بیشتری دارد و برای فشار و دمای عملیاتی بالاتر مناسب‌تر است؛ رده ۴۰ برای اکثر کاربردهای صنعتی و نفت و گاز رایج و کافی است.
۳. آیا این زانو برای خطوط نفت و گاز مناسب است؟
بله، رده ۴۰ یکی از رایج‌ترین رده‌های مورد استفاده در خطوط انتقال نفت و گاز است.
۴. سایز مناسب زانو چطور انتخاب می‌شود؟
سایز زانو باید دقیقاً برابر قطر خارجی لوله انتخابی باشد. برای اطمینان از تطابق، سایز لوله را هنگام سفارش با کارشناسان فروش هماهنگ کنید.
۵. قیمت این زانو چقدر است؟
قیمت بر اساس سایز و نوسانات بازار فولاد متغیر است. برای دریافت قیمت به‌روز، از طریق تماس یا فرم استعلام قیمت در همین صفحه اقدام کنید.
برای استعلام قیمت و مشخصات دقیق سایزهای موجود با کارشناسان فروش در تماس باشید
