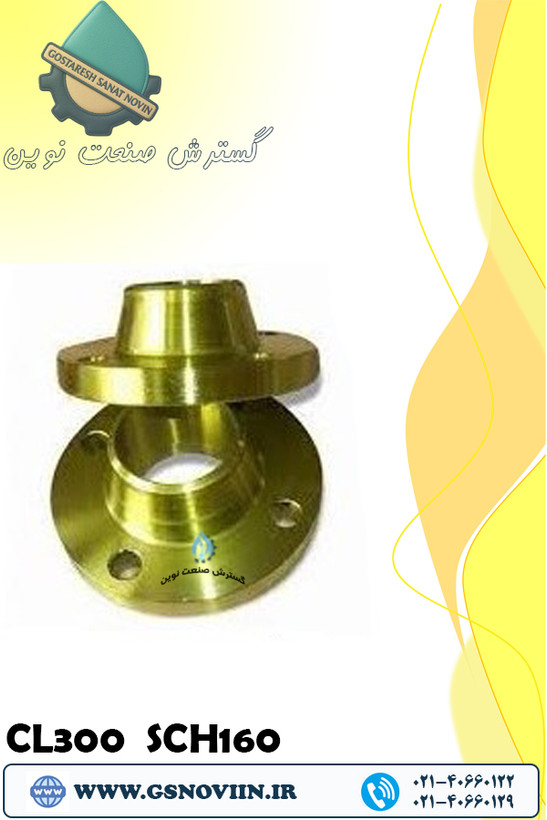

فلنج گلودار کلاس 300 رده 160 سطح برجسته (RF) فولاد A105

فلنج گلودار جوشی (Welding Neck Flange) چیست؟

فلنج گردن دار جوشی که به آن Welding Neck نیز گفته شده و به اختصار با WN نمایش داده می شود، دارای شکل مخروطی می باشد. یکی از پرکاربردترین انواع فلنج می باشد که در خطوط پایپینگ برای اتصال انواع لوله ها و اتصالات به یکدیگر و اتصال انواع تجهیزات استفاده می شود.

از این فلنج ها در مواردی مانند پمپ ها، ولو ها و یونیت های پالایشگاهی مانند برج های تقطیر، مخازن، جدا کننده ها، فیلتراسیون ها و غیره استفاده می شود. فلنج های گلودار جوشی در سایز ها و با متریال های مختلف در انواع زیر در هایپر صنعت فامکو قابل ارائه می باشد:

• فلنج گلودار فورج فولادی ASTM A105
• فلنج گلودار فورج فولادی ASTM A350
• فلنج گلودار فورج فولادی ASTM A694
• فلنج گلودار فورج استنلس استیل ASTM A182 F304
• فلنج گلودار فورج استنلس استیل ASTM A182 F316
• فلنج گلودار فورج استنلس استیل ASTM A182 F321
• فلنج گلودار فولادی PN
• فلنج گلودار فولادی ST37
• فلنج گلودار فولادی ST52
• فلنج گلودار چدنی ریخته گری

مشخصات فنی فلنج گردن دار جوشی

گلوی فلنج گلودار به شکل مخروطی شکل می باشد و قطر آن در قسمت انتهایی به اندازه قطر لوله بوده و لبه انتهای گلوی این فلنج ها به علت نوع اتصالشان که به صورت لب به لب (BW) است، به صورت پخ می باشد. فلنج های گردن دار جوشی به واسطه نوع طراحی مخروطی شکل آن در محل اتصال باعث توزیع تدریجی نیرو های فشاری در امتداد خط انتقال آن از لوله به قاعده فلنج می گردد. همچنین تحمل فشار، دما و تنش های بالا این امکان را فراهم می سازد که از این فلنج در خطوط مختلف اعم از فشار بالا یا پایین استفاده شود. این فلنچ ها در انواع RF، FF و RTJ و در کلاس های 150، 300، 600، 900، 1500 و 2500 و بر اساس استاندارد ASME-B16.5 در سایز های ½ تا 24 اینچ و بر اساس استاندارد ASME-B16.47 برای سایز های 26 اینچ و بالاتر در دو نوع سری A و سری B تولید می شوند که تفاوت این دو در ضخامت و میزان مقاومت آن ها می باشد که در فلنج های سری A (Series A) بالاتر بوده و فلنج های سری B (Series B) با استاندارد معادل API605، وزن، ضخامت و مقاومت پایین تری دارند.





فلنج گلو بلند جوشی

فلنج گلو بلند که به اختصار با علامت LWN نشان داده شده و به عنوان فلنج نازل نیز شناخته می شود یکی از انواع فلنج های گلودار بوده و طبق استاندارد به صورت یک تکه تولید می شوند. اندازه قطر داخلی این نوع فلنج ها در طول گلویی فلنج یکسان می باشد و هم اندازه با قطر لوله است. استاندارد تولید این فلنج ها ASME B16.5 می باشد و به دلیل شکل خاص این فلنج و گردن بلند آن حتما باید بر اساس کاربری آن با در نظر گرفتن عوامل فشار و دما انتخاب گردد.





کاربرد فلنج گردن دار جوشی

• اتصال پمپ به لوله
• اتصال الکترو موتور به گیربکس
• اتصال لوله به شیرآلات
• اتصال لوله رزوه ای به شیرآلات
• فلنج NACE برای آب دریا و مواردی که PH بالا می باشد کاربرد دارد.
• از فلنج اسنتلس استیل برای صنایع غذایی استفاده می شود.
• از فلنج فولادی در خطوط انتقال نفت و پتروشیمی استفاده می شود.
