برند : بنکن
دستهبندی : اتصالات لوله و تجهیزات صنعتی
چکیدهٔ سریع (Overview)
- ساخته‌شده از فولاد بدون درز (مانیسمان) برای مقاومت مکانیکی و دوام بیشتر
- استاندارد STD — ضخامت و ابعاد مطابق انتظارات صنعتی
- طراحی مناسب برای جوشکاری به صورت درزگیر و بدون نشتی
- قابل استفاده در خطوط آب، بخار، نفت، گاز و صنایع شیمیایی
تماس سریع / درخواست پیش‌فاکتور
برای پیش‌فاکتور لطفاً قطر بزرگ و کوچک (مثلاً DN200 × DN150)، جنس و تعداد را ارسال کنید — پاسخ سریع از طریق واتساپ.
مشخصات فنی (Technical Specifications)

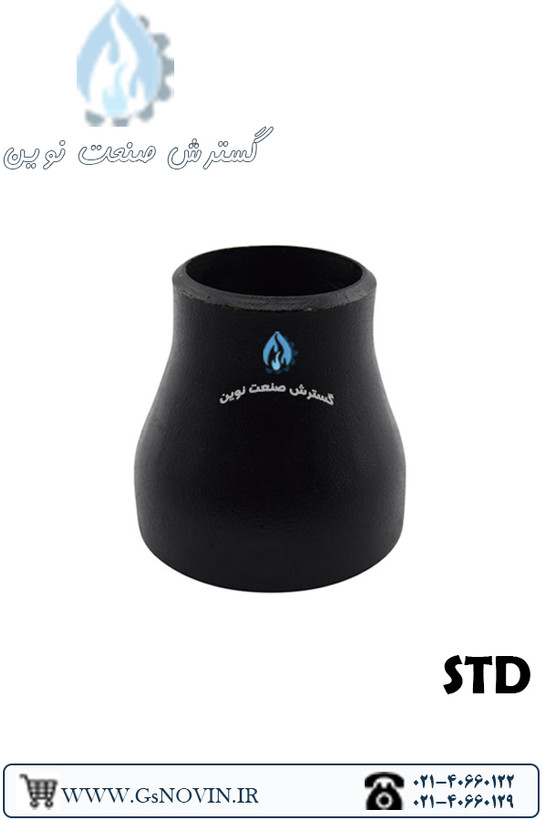

- نوع: تبدیل جوشی (Welded Reducer / Expander)
- استاندارد: STD (Standard) — ضخامت مطابق جدول استاندارد DIN/ANSI
- جنس: فولاد بدون درز (مانیسمان) — material: carbon steel seamless
- برند: بنکن (Bonken)
- فشار کاری: بستگی به سایز و ضخامت — معمولاً تا PN16/PN25 (بر اساس انتخاب سایز و استاندارد)
- دمای کاری: متغیر با متریال — کاربردی در دماهای پایین تا متوسط؛ برای دماهای بالا تست و متریال ویژه سفارش دهید
- اتصال: لبهٔ صاف برای جوشکاری ( Butt Weld ) — آماده برای جوشکاری مستقیم به لوله
- سایزها (نمونه): DN15×DN10، DN50×DN40، DN100×DN80، DN200×DN150 و تا DN600×DN500 (سفارشی پذیرفته می‌شود)
ساختار و اجزا (Components)
- بدنهٔ اصلی: فولاد مانیسمان شکل‌گیری شده و فرم داده شده برای حفظ استحکام
- لبه‌های جوشی: ماشین‌کاری‌شده برای فراهم آوردن فیس صاف جهت جوش یکنواخت
- پوشش‌ها (اختیاری): پوشش اپوکسی، فسفات‌کاری یا رنگ صنعتی برای حفاظت در محیط‌های خورنده
- گواهی‌ها: امکان ارائه گواهی مواد (MTC) و تست هیدرواستاتیک طبق درخواست
فشار کاری و محدودیت‌ها
فشار کاری دقیق وابسته به قطر، ضخامت دیواره و استاندارد ساخت است. تبدیل‌های STD مانیسمان بنکن با متریال استاندارد کربن استیل معمولاً تا محدوده PN16 یا PN25 قابل استفاده‌اند. برای کاربردهای فشار بالا یا دمای بالا لطفاً مشخصات پروژه (فشار عملیاتی، دما، سیال) را ارسال کنید تا مهندسی و انتخاب متریال صحیح انجام شود.
نصب و جوشکاری (Installation & Welding)
- قبل از جوشکاری، لبه‌ها را تمیز و از روغن، رنگ یا خوردگی پاک کنید.
- تراز و فیکس کردن تبدیل با لوله قبل از جوش کامل ضروری است تا تنش‌های ساختاری کاهش یابد.
- برای جوش توصیه‌شده: استفاده از جوشکاری Butt Weld با الکترود یا فیلر مناسب متریال (مشخصات جوشکاری بر اساس استاندارد مواد)
- پس از جوشکاری، انجام تست هیدرواستاتیک یا NDT (UT/RT/PT) بر اساس دستورالعمل پروژه پیشنهاد می‌شود.
- در محیط‌های خورنده حتماً از پوشش‌های محافظ (اپوکسی، زینک ریچ، یا پوشش‌های مخصوص) استفاده کنید.
جدول نمونهٔ ابعاد مرجع (Reference Dimensions)
جدول زیر نمونهٔ متداول تبدیل‌های STD است — برای هر پروژه ابعاد و ضخامت دقیق باید از دیتاشیت تولیدکننده یا استاندارد مرجع تأیید شود.
| قطر بزرگ (DN) | قطر کوچک (DN) | طول کل L (mm) | ضخامت دیواره (mm) — STD | وزن تقریبی (kg) |
|---|---|---|---|---|
| 200 | 150 | 150 | 8.0 | 24 |
| 150 | 100 | 140 | 7.0 | 15 |
| 100 | 80 | 120 | 6.0 | 8.5 |
| 80 | 50 | 110 | 5.0 | 6.2 |
| 50 | 40 | 95 | 4.5 | 3.1 |
مزایا و کاربردها (Benefits & Applications)
- استحکام بالا به‌دلیل ساخت از فولاد بدون درز (مانیسمان)
- قابلیت تحمل فشار و شوک‌های مکانیکی در خطوط صنعتی
- جوشکاری آسان و ایجاد اتصالات بادوام
- مناسب برای خطوط بخار، آب‌گرم، نفت، گاز و صنایع شیمیایی
پرسش‌های متداول
برای انتخاب درست تبدیل چه اطلاعاتی لازم است؟ ▾
قطر خارجی لوله بزرگ و کوچک (DN)، فشار عملیاتی، دمای کاری، نوع سیال و استانداردهای پروژه (مثلاً API/DIN) لازم است تا انتخاب متریال و ضخامت صحیح صورت گیرد.
آیا می‌توان تبدیل را با پوشش اپوکسی سفارش داد؟ ▾
بله — پوشش اپوکسی یا سایر پوشش‌های حفاظتی معمولاً به‌صورت اختیاری قابل ارائه است؛ در محیط‌های خورنده توصیه می‌شود.
آیا گواهی مواد (MTC) ارائه می‌کنید؟ ▾
بله؛ می‌توان گزارش مواد (Material Test Certificate) و نتایج تست‌های خواسته‌شده (هیدرواستاتیک، NDT) را طبق درخواست پروژه فراهم کرد.
