نوع محصول:شیر صافی مخصوص بخار (Steam Y Strainer)
نوع شیر:شیر صافی فلنجی Y شکل تیپ F1
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

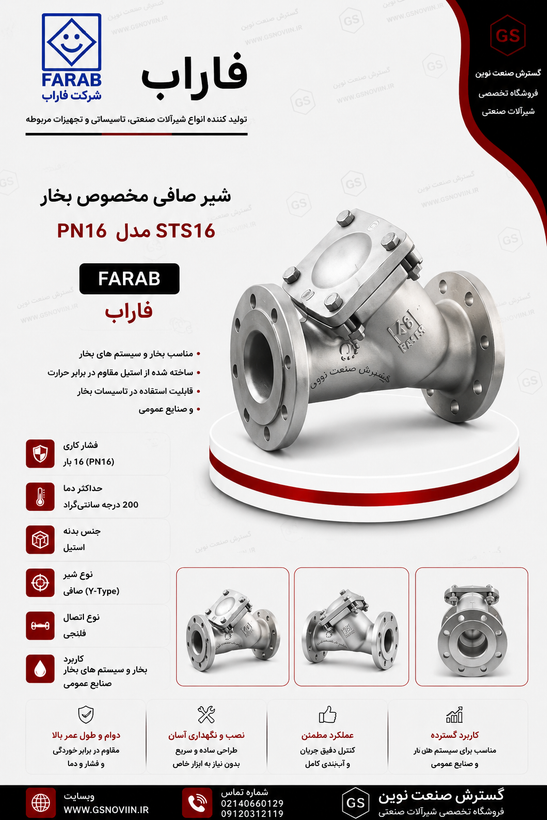

شیر صافی مخصوص بخار PN16 مدل STS16 فاراب تا 200 درجه سانتی
برند: فاراب
انواع سایز ها به اینچ
شیر صافی مخصوص بخار PN16 تیپ F1 فاراب تا ۱۸۰ درجه سانتیگراد
مدل کاتالوگ: STS16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 توری: استنلس استیل AISI304 سایز: DN50 تا DN350
مشخصات فنی رسمی این محصول
خلاصه: صافی Y مخصوص خطوط بخار و آب داغ، بدنه چدن داکتیل GGG40، توری استنلس استیل AISI304، فشار کاری PN16، سایز DN50 تا DN350.
لینک کاتالوگ PDF رسمی این مدل (STS16) هنوز برای ما ارسال نشده؛ به محض دریافت لینک، دکمه دانلود مستقیم در همین باکس اضافه میشود. تا آن زمان میتوانید از صفحه برند فاراب کاتالوگهای موجود را مشاهده کنید:
📥 مشاهده صفحه برند فاراب و کاتالوگهانقد و بررسی فنی
این محصول یک صافی نوع Y (Y Strainer) فاراب با کد کاتالوگ STS16 و بدنه چدن داکتیل GGG40 است که مخصوص خطوط بخار و سیالات داغ طراحی شده. سیال از میان توری استنلس استیل AISI304 عبور میکند و ذرات معلق و ناخالصیهای جامد پیش از رسیدن به تجهیزات حساس پاییندست خط (تله بخار، شیرهای کنترلی، پمپها) در توری باقی میمانند. اورینگ آببندی درپوش از جنس EPDM است.
طراحی Y شکل نسبت به صافیهای سبدی، افت فشار کمتری در مسیر جریان ایجاد میکند و امکان تخلیه ذرات جمعشده و تمیزکاری توری را تنها با باز کردن درپوش، بدون جدا کردن کامل بدنه از خط، فراهم میکند.
نکته مهم درباره دمای کاری (شفافسازی)
در جدول کاتالوگ رسمی فاراب برای مدل STS16، حداکثر دمای کاری ۲۰۰ درجه سانتیگراد ذکر شده است، در حالی که نام تجاری این محصول در سایت و بازار با عبارت «تا ۱۸۰ درجه سانتیگراد» شناخته میشود. عنوان صفحه به دلیل هماهنگی با آدرس فعلی سایت روی ۱۸۰ درجه نگه داشته شده؛ اما برای کاربردهای نزدیک به سقف دما، پیشنهاد میشود مقدار دقیق پیش از خرید از کارشناسان فاراب یا گسترش صنعت نوین استعلام و تأیید شود.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | چدن داکتیل GGG40 |
| بونت (درپوش) | چدن داکتیل GGG40 |
| توری | استنلس استیل AISI304 |
| اورینگ درپوش | EPDM |
منبع: کاتالوگ رسمی فاراب — Y Strainer (Steam Service), STS16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| ابعاد وجهبهوجه | EN558 (سری ۱) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
عنوان بازاری «تیپ F1» این محصول با استاندارد ابعادی EN558 (سری ۱) این کاتالوگ مطابقت دارد.
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط بخار (Steam)، آب داغ (Hot Water)، آب داغ فوق اشباع (Super Heated Water)، فاضلاب (Waste Water) و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
مزایای مستند این محصول
- حذف ذرات معلق و ناخالصیهای جامد از خطوط بخار و سیالات داغ، پیش از رسیدن به تجهیزات حساس.
- توری استنلس استیل AISI304 با مقاومت خوردگی مناسب برای سرویس بخار.
- طراحی Y شکل با افت فشار پایینتر نسبت به صافیهای سبدی.
- امکان تخلیه و تمیزکاری توری تنها با باز کردن درپوش.
- پوشش استانداردهای بینالمللی EN558 / EN1092-2 / EN12266-1 برای ابعاد، فلنج و تست محصول.
- محدوده سایزی از DN50 تا DN350.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر فشار کاری این مدل PN16 (۱۶ بار) است. این صافی برای تصفیه ذرات جامد از سیال طراحی شده، نه تنظیم یا قطع/وصل جریان. برای کاربردهای دمایی نزدیک به سقف مجاز، مطابق نکته بالا، مقدار دقیق دما پیش از خرید تأیید شود. سازگاری اورینگ EPDM با دما و نوع سیال دقیق خط نیز باید بررسی شود.
نکات نصب و نگهداری
- جهت فلش روی بدنه باید با جهت جریان سیال یکسان باشد.
- پیش از راهاندازی خط، توری صافی بازرسی و از سالم بودن آن اطمینان حاصل شود.
- تخلیه دورهای ذرات جمعشده پشت توری برای حفظ افت فشار مناسب توصیه میشود.
- فلنجهای خط لوله باید کاملاً همراستا و بدون تنش نصب شوند.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر صافی Y مخصوص بخار |
| برند | فاراب |
| کد کاتالوگ | STS16 |
| بدنه / بونت | چدن داکتیل GGG40 |
| توری | استنلس استیل AISI304 |
| اورینگ درپوش | EPDM |
| نوع اتصال | فلنجی |
| فشار کاری | PN16 (۱۶ بار) |
| محدوده سایز | DN50 تا DN350 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H | D | K | g | b | d×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|
| 50 | 230 | 145 | 165 | 125 | 99 | 20 | 19×4 | 12 |
| 65 | 290 | 163 | 185 | 145 | 118 | 20 | 19×4 | 16 |
| 80 | 310 | 185 | 200 | 160 | 132 | 22 | 19×8 | 20.5 |
| 100 | 350 | 225 | 220 | 180 | 156 | 24 | 19×8 | 29.5 |
| 125 | 400 | 290 | 250 | 210 | 184 | 26 | 19×8 | 41 |
| 150 | 480 | 332 | 285 | 240 | 211 | 26 | 23×8 | 53 |
| 200 | 600 | 400 | 340 | 295 | 266 | 20 | 23×12 | 83 |
| 250 | 730 | 440 | 400 | 355 | 319 | 22 | 28×12 | 120 |
| 300 | 850 | 585 | 455 | 410 | 370 | 24.5 | 28×12 | 204 |
| 350 | 980 | 665 | 520 | 470 | 429 | 26.5 | 28×16 | 290 |
منبع: کاتالوگ رسمی فاراب
جمعبندی مهندسی
شیر صافی مخصوص بخار PN16 تیپ F1 فاراب (مدل STS16)، با بدنه و بونت چدن داکتیل GGG40، توری استنلس استیل AISI304، اورینگ EPDM و مطابقت با استانداردهای EN558، EN1092-2 و EN12266-1، برای محافظت از تجهیزات پاییندست در خطوط بخار، آب داغ، آب داغ فوق اشباع، فاضلاب و HVAC تا فشار ۱۶ بار ساخته شده است. برای کاربردهای نزدیک به سقف دمای کاری، مقدار دقیق دما پیش از خرید باید با کارشناس فنی تأیید شود.
