نوع محصول:شیر یکطرفه سوپاپی مخصوص بخار (Steam Lift Check Valve)
نوع شیر:شیر یکطرفه سوپاپی فلنجی تیپ F1
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

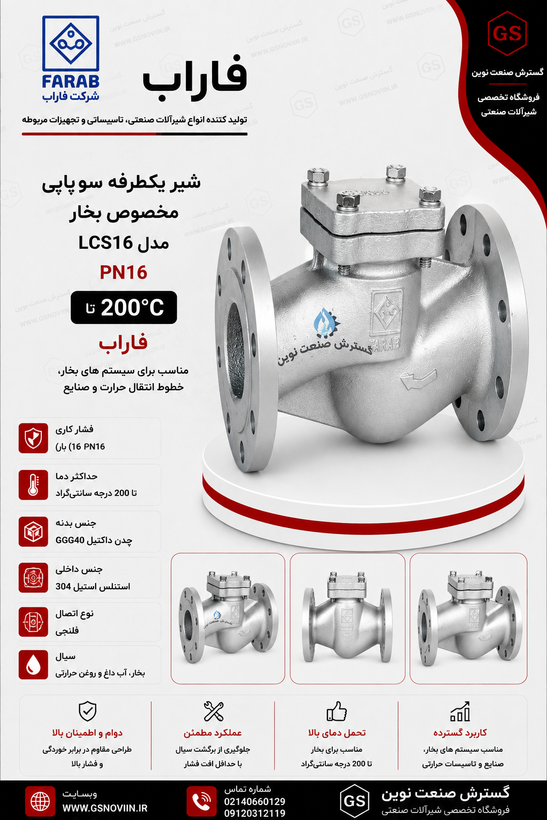

شیر یکطرفه سوپاپی مخصوص بخار PN16 مدل LCS16 فاراب تا 200 درجه سانتیگراد
برند: فاراب
انواع سایز ها به اینچ
شیر یکطرفه سوپاپی مخصوص بخار PN16 فاراب
مدل کاتالوگ: LCS16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک/سیت: AISI304 فنر: AISI316 حداکثر دما: ۲۰۰ درجه سانتیگراد سایز: DN15 تا DN200
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود کاتالوگ رسمی شیر یکطرفه سوپاپی مخصوص بخار PN16 فارابنقد و بررسی فنی
این شیر یک شیر یکطرفه سوپاپی (Lift Check Valve) فاراب با کد کاتالوگ LCS16 است که مخصوص خطوط بخار و سیالات داغ طراحی شده و بهصورت کاملاً خودکار، بدون نیاز به برق یا اپراتور، فقط اجازه عبور سیال در یک جهت را میدهد. فشار جریان دیسک را باز نگه میدارد و بهمحض کاهش فشار یا معکوس شدن جریان، دیسک روی نشیمنگاه مینشیند و مسیر را میبندد.
در طراحی Lift Check، دیسک بهصورت عمودی و راهنماشده در بدنه حرکت میکند. این مسیر حرکت مستقیم، نسبت به شیرهای یکطرفه دریچهای (Swing Check)، معمولاً واکنش سریعتری به برگشت جریان و آببندی دقیقتری در سایزهای کوچک تا متوسط فراهم میکند.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | چدن داکتیل GGG40 |
| بونت (کلاهک) | چدن داکتیل GGG40 |
| فنر | استنلس استیل AISI316 |
| دیسک | استنلس استیل AISI304 |
| سیت (نشیمنگاه) | استنلس استیل AISI304 |
منبع: کاتالوگ رسمی فاراب — Lift Check Valve (Steam), LCS16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN12334 / BS5160 |
| ابعاد وجهبهوجه | EN558 (سری ۱) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط بخار (Steam)، آب داغ (Hot Water)، آب داغ فوق اشباع (Super Heated Water)، فاضلاب (Waste Water) و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
کاربردهایی مانند نیروگاه یا صنایع نفت و گاز که برخی منابع بازار برای این دسته شیرها ذکر میکنند، بهصورت مجزا در کاتالوگ رسمی این مدل فاراب نامبرده نشدهاند؛ برای این سرویسها پیش از خرید با کارشناس فروش فاراب مشورت شود.
مزایای مستند این محصول
- عملکرد کاملاً خودکار جلوگیری از برگشت جریان، بدون نیاز به برق یا عملگر خارجی.
- تحمل دمای کاری تا ۲۰۰ درجه سانتیگراد، مناسب برای بخار و آب داغ فوق اشباع.
- فنر استنلس استیل AISI316 برای بازگشت مطمئن دیسک روی نشیمنگاه.
- دیسک و سیت هر دو از AISI304 برای آببندی مقاوم در برابر خوردگی.
- پوشش استانداردهای بینالمللی EN12334 / BS5160 / EN558 / EN1092-2 / EN12266-1.
- محدوده سایزی گسترده از DN15 تا DN200.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۲۰۰ درجه سانتیگراد و حداکثر فشار کاری این مدل PN16 (۱۶ بار) است. این شیر یکطرفه است و برای قطع/وصل دستی یا تنظیم جریان کاربرد ندارد. نصب در مسیرهایی با جریان بسیار ناپایدار یا پرنوسان توصیه نمیشود.
نکات نصب و نگهداری
- جهت نصب باید دقیقاً مطابق فلش حکشده روی بدنه شیر باشد.
- از نصب در مسیرهایی با جریان بسیار ناپایدار یا پرنوسان خودداری شود.
- پیش از نصب، خط لوله از آلودگی و ذرات خارجی پاک شود.
- بازرسی دورهای فنر و آببندی سیت توصیه میشود.
- انتخاب سایز صحیح (DN) بر اساس دبی خط، احتمال ضربه قوچ و افت فشار را کاهش میدهد.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر یکطرفه سوپاپی (Lift Check) |
| برند | فاراب |
| کد کاتالوگ | LCS16 |
| بدنه / بونت | چدن داکتیل GGG40 |
| فنر | استنلس استیل AISI316 |
| دیسک / سیت | استنلس استیل AISI304 |
| نوع اتصال | فلنجی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۲۰۰ درجه سانتیگراد |
| محدوده سایز | DN15 تا DN200 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H | D | K | g | b | d×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 115 | 95 | 65 | 46 | 14 | 14×4 | 2.9 |
| 20 | 150 | 125 | 105 | 75 | 56 | 16 | 14×4 | 3.5 |
| 25 | 160 | 130 | 115 | 85 | 65 | 16 | 14×4 | 4.6 |
| 32 | 180 | 155 | 140 | 100 | 76 | 18 | 19×4 | 6.5 |
| 40 | 200 | 165 | 150 | 110 | 84 | 19 | 19×4 | 7.6 |
| 50 | 230 | 185 | 165 | 125 | 99 | 19 | 19×4 | 11 |
| 65 | 290 | 215 | 185 | 145 | 118 | 19 | 19×4 | 18.3 |
| 80 | 310 | 235 | 200 | 160 | 132 | 19 | 19×8 | 25 |
| 100 | 350 | 265 | 220 | 180 | 156 | 19 | 19×8 | 33 |
| 125 | 400 | 305 | 250 | 210 | 184 | 19 | 19×8 | 47 |
| 150 | 480 | 345 | 285 | 240 | 211 | 19 | 23×8 | 63.5 |
| 200 | 600 | 420 | 340 | 295 | 266 | 20 | 23×12 | 112.1 |
منبع: کاتالوگ رسمی فاراب
مقایسه با شیر یکطرفه دریچهای (سوینگ)
| سوپاپی (Lift Check) — این محصول | دریچهای (Swing Check) |
|---|---|
| واکنش سریعتر به برگشت جریان | مناسب خطوط با دبی بالا |
| مناسب بخار و سیالات داغ | بیشتر برای آب و خطوط عمومی |
| آببندی دقیقتر در سایزهای کوچک تا متوسط | افت فشار کمتر در سایزهای بزرگ |
جمعبندی مهندسی
شیر یکطرفه سوپاپی مخصوص بخار PN16 فاراب (مدل LCS16)، با بدنه و بونت چدن داکتیل GGG40، فنر AISI316، دیسک و سیت AISI304 و مطابقت با استانداردهای EN12334، BS5160، EN558، EN1092-2 و EN12266-1، برای جلوگیری خودکار از برگشت جریان در خطوط بخار، آب داغ، آب داغ فوق اشباع، فاضلاب و HVAC تا فشار ۱۶ بار و دمای ۲۰۰ درجه سانتیگراد ساخته شده است. محل پیشنهادی نصب، بلافاصله پس از پمپ، دیگ بخار یا تجهیزات حساس دیگر است.
مشاوره فنی و استعلام قیمت
برای استعلام قیمت، بررسی سایز مناسب پروژه یا دریافت مشخصات تکمیلی این محصول، با واحد فروش گسترش صنعت نوین در تماس باشید.
