دسته‌بندی: انواع شیرآلات
نوع محصول:شیر کلکتوری روپیچ (شیر توپی روپیچ / Ball Valve)
برند:کیزایران
کد مدل:KIZZIRAN 508
کد کالا:5080 تا 5082

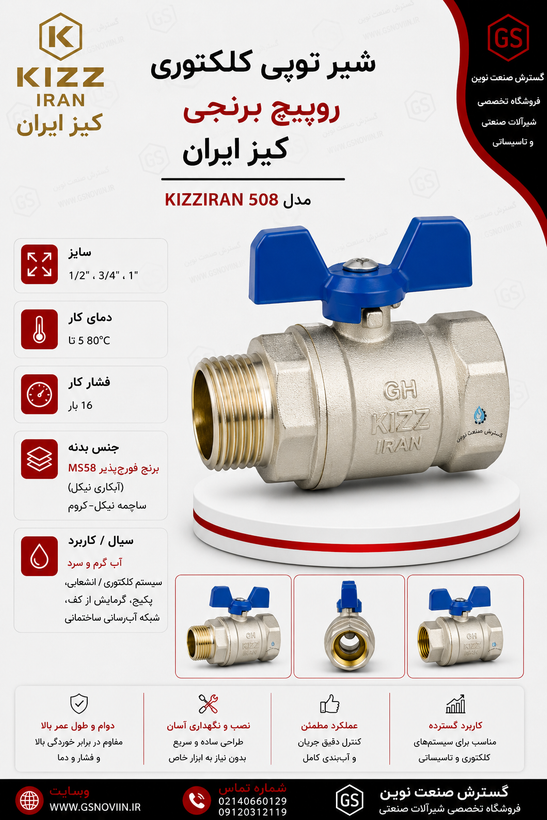

شیر کلکتوری روپیچ برنجی کیز ایران (شیر توپی روپیچ)
KIZZ IRAN Brass Male-Threaded Ball Valve (Collector Valve)
برند:کیز ایران
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر کلکتوری روپیچ (شیر توپی روپیچ / Ball Valve)
برند
کیزایران
کد مدل
KIZZIRAN 508
کد کالا
5080 تا 5082
جنس بدنه اصلی
برنج فورج پذیر MS58 با آبکاری نیکل
جنس ساچمه
برنج MS58 با آبکاری نیکل-کروم
جنس نشیمن‌ساچمه
PTFE (تفلون)
جنس درپوش
برنج فورج پذیر MS58 با آبکاری نیکل
جنس ساقه
برنج MS58
جنس اورینگ آب بندی
لاستیک NBR
جنس دستگیره
آلومینیوم با پوشش رنگ الکترواستاتیک
جنس پیچ
آهن آبکاری‌شده
نوع اتصال
یک‌سر کوپلی (مادگی)، یک‌سر روپیچ (نری)
زاویه آب‌بندی
۱۵ درجه
دمای کاری
- ۵ تا ۸۰ درجه سانتی‌گراد
فشار کاری
۱۶ بار
کاربرد
تاسیسات ساختمانی، گرمایش از کف، شبکه آب‌رسانی گرم و سرد
توضیحات
معرفی محصول
شیر کلکتوری روپیچ برنجی کیز ایران
شناخته‌شده با نام‌های شیر توپی روپیچ و شیر بال ولو روپیچ کوپلی در بازار تاسیسات و گرمایش از کف
شیر کلکتوری روپیچ، یک شیر توپی ربع‌گرد است که با یک چرخش ۹۰ درجه باز و بسته می‌شود و یک سر اتصال آن کوپلی (مادگی) و سر دیگر آن روپیچ (نری) است — طراحی‌ای که آن را برای اتصال مستقیم به کلکتور یا سایر شیرآلات نیازمند رزوهٔ نری، بدون نیاز به رابط اضافه، مناسب می‌سازد.
چرا پوشش نیکل و کروم؟ سطوح داخلی و خارجی بدنه با روکش نیکل پوشش داده شده تا از خوردگی بلندمدت در برابر املاح آب جلوگیری شود؛ قطعهٔ توپی نیز علاوه بر نیکل، با یک لایهٔ کروم پوشش داده شده تا اصطکاک آن با نشیمن‌گاه تفلونی و در نتیجه فرسایش آن به حداقل برسد. زاویهٔ آب‌بندی این شیرها +۱۵ درجه است — یکی از بهترین زوایای آب‌بندی در شیرآلات توپی — و همهٔ نمونه‌ها تحت تست فشار ۱۰۰٪ قرار می‌گیرند.
این محصول معمولاً در تأسیسات ساختمانی، سیستم‌های گرمایش از کف، پکیج و شبکه‌های آب‌رسانی گرم و سرد ساختمانی — به‌ویژه در محل اتصال به کلکتور — کاربرد دارد.
این محصول توسط کیز ایران — یکی از شناخته‌شده‌ترین تولیدکنندگان شیرآلات برنجی در ایران (تأسیس ۱۳۶۳) و دارندهٔ گواهی CE — تولید می‌شود.
شیر توپی روپیچ گرمایش از کف سیستم کلکتوری پکیج آب گرم و سرد ساختمانی
نقد و بررسی
نقد و بررسی تخصصی
شیر کلکتوری روپیچ برنجی کیز ایران — بررسی فنی
معروف به شیر توپی روپیچ و بال ولو روپیچ کوپلی در بازار تاسیسات

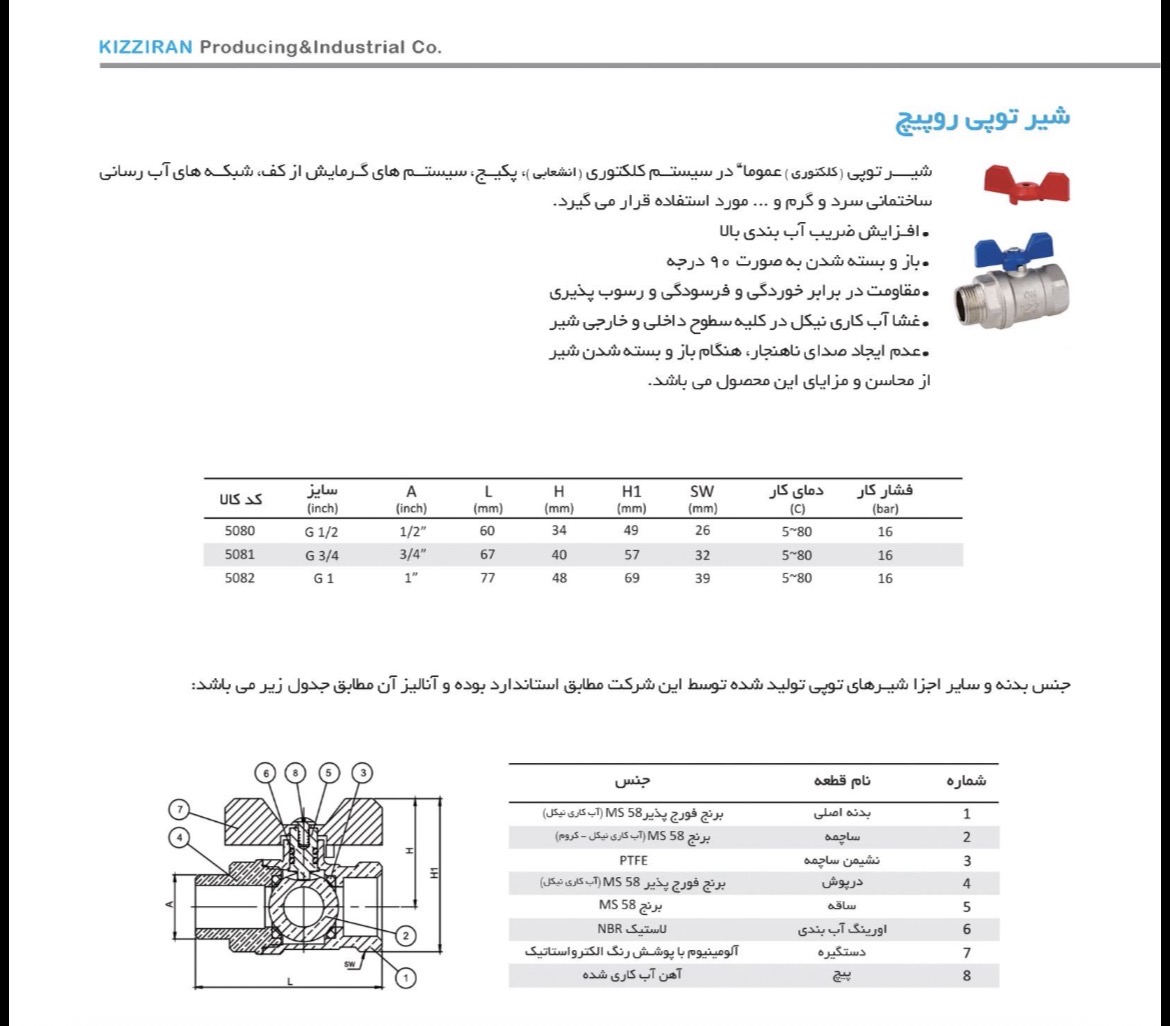

دیتاشیت فنی و جدول ابعاد — کد کالا 5080 تا 5082
فشار کاری 16 bar
دمای کاری 5~80°C
جنس بدنه MS58 Ni
رنج سایز 1/2"–1"
✓ نقاط قوت
- پوشش نیکل بدنه و نیکل-کروم ساچمه، مقاومت بالا در برابر خوردگی و رسوب املاح آب
- نشیمن‌گاه PTFE، اصطکاک و فرسایش ساچمه را به حداقل می‌رساند
- زاویهٔ آب‌بندی +۱۵ درجه، از بهترین زوایای آب‌بندی در شیرآلات توپی
- یک‌سر کوپلی و یک‌سر روپیچ، اتصال مستقیم به کلکتور بدون رابط اضافه
- تست فشار ۱۰۰٪ روی تمامی نمونه‌ها پیش از خروج از کارخانه
! نکات قابل توجه
- دمای کاری تا 80 درجه؛ برای بخار یا سیالات حرارتی صنعتی فراتر از این محدوده مناسب نیست
- رنج سایز محدود به ½ تا 1 اینچ، مناسب کاربردهای ساختمانی و کلکتوری، نه خطوط صنعتی بزرگ
- اتصال روپیچ باید با سایز و رزوهٔ کلکتور مقصد هماهنگ باشد؛ پیش از خرید سایز دقیق را بررسی کنید
تفاوت با شیر توپی معمولی (هر دو سر کوپلی) شیر توپی استاندارد هر دو سر اتصال مادگی دارد و برای نصب بین دو لوله با اتصال داخلی مناسب است؛ نسخهٔ روپیچ با یک سر نری، دقیقاً برای اتصال مستقیم به کلکتور یا شیرآلاتی که خودشان رزوهٔ مادگی دارند طراحی شده و نیاز به رابط یا مغزی اضافه را حذف می‌کند.
جمع‌بندی
برای سیستم‌های گرمایش از کف، پکیج و اتصال مستقیم به کلکتور، شیر کلکتوری روپیچ برنجی کیز ایران با پوشش ضدخوردگی نیکل-کروم و آب‌بندی دقیق +۱۵ درجه، انتخابی مطمئن و کاربردی است.
COLLECTOR / MANIFOLD UNDERFLOOR HEATING NICKEL-CHROME PLATED MAX 16 BAR
