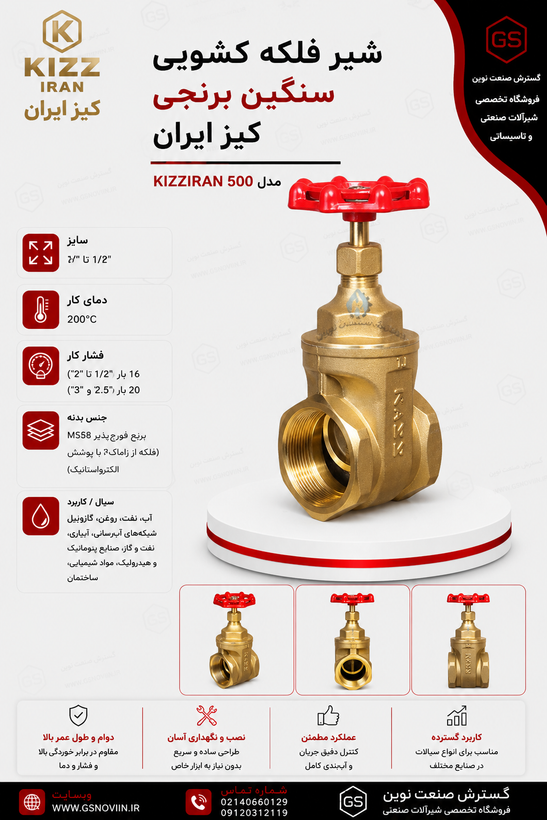

شیر فلکه کشویی سنگین برنجی کیزایران مناسب سیستم‌های لوله‌کشی و تأسیسات

شیر فلکه کشویی سنگین برنجی کیزایران

KIZZIRAN Heavy Duty Brass Gate Valve
برند:کیز ایران
انواع سایز ها به اینچ
14,668,000
مشخصات

نوع محصول

شیر کشویی برنجی (Brass Gate Valve

نوع شیر

شیر کشویی رزوه‌ای (Threaded Gate Valve)

برند

کیزایران (KIZZIRAN)

شرکت سازنده

KIZZIRAN Producing & Industrial Co.

جنس بدنه اصلی

برنج فورج‌پذیر MS 58

جنس درپوش

برنج فورج‌پذیر MS 58

نوع اتصال

رزوه‌ای (Threaded)

استاندارد رزوه‌ای

EN ISO 228

نوع عملکرد

دستی با فلکه (Handwheel Operated)

نوع مکانیزم

کشویی (Gate Valve)

نوع آب بندی

مجهز به اجزای آب‌بندی شامل اورینگ NBR و واشرهای آب‌بندی

جنس اورینگ آب‌بندی

NBR

جنس فلکه

زاماک 3 با پوشش روی الکترواستاتیک

جنس میل (Stem)

برنج MS 58

جنس مهره‌ها

برنج MS 58

جنس مهره کاسه‌نمدی

آهن آبکاری‌شده

حداکثر دمای کاری

200 درجه سانتی‌گراد

سیالات قابل استفاده

آب، سیالات تأسیساتی و برخی سیالات صنعتی مطابق کاربردهای اعلام‌شده توسط تولیدکننده

کاربرد ها

تأسیسات آب، شبکه‌های آبرسانی، سیستم‌های آبیاری، شبکه‌های نفت، روغن و گازوئیل، صنایع تانکرسازی، سیستم‌های پنوماتیک و هیدرولیک، صنایع شیمیایی و صنایع ساختمان

روش ساخت بدنه

فورجینگ (Forging)

ویژگی خاص

بدنه و درپوش ساخته‌شده از برنج فورج‌پذیر MS 58، رزوه مطابق EN ISO 228، تنوع سایزی، ساختار مناسب برای قطع و وصل جریان و حداکثر دمای کاری اعلام‌شده 200°C

توضیحات

شیر کشویی برنجی کیزایران

شیر کشویی برنجی کیزایران با بدنه و درپوش ساخته‌شده از برنج فورج‌پذیر MS 58، برای قطع و وصل جریان سیال در شبکه‌های آبرسانی، تأسیسات، سیستم‌های آبیاری و برخی کاربردهای صنعتی طراحی شده است. این محصول با اتصال رزوه‌ای مطابق EN ISO 228 و در سایزهای مختلف از G 1/2 تا G 3 تولید می‌شود.

معرفی محصول

شیر کشویی یا Gate Valve یکی از تجهیزات پرکاربرد در سیستم‌های لوله‌کشی است که برای باز یا بسته کردن مسیر عبور سیال مورد استفاده قرار می‌گیرد. ساختار کشویی این شیر امکان ایجاد مسیر عبور مناسب سیال در حالت باز را فراهم می‌کند و به همین دلیل در بسیاری از شبکه‌های تأسیساتی و انتقال سیال مورد استفاده قرار می‌گیرد.

شیر کشویی برنجی کیزایران با استفاده از برنج فورج‌پذیر MS 58 در بدنه اصلی و درپوش تولید شده است. مطابق اطلاعات کاتالوگ، طراحی رزوه‌های این محصول بر اساس استاندارد EN ISO 228 انجام شده و مدل‌های مختلف آن در محدوده سایزی G 1/2 تا G 3 ارائه می‌شوند.

مشخصات فنی

نوع محصول شیر کشویی برنجی
برند KIZZIRAN
جنس بدنه اصلی برنج فورج‌پذیر MS 58
جنس درپوش برنج فورج‌پذیر MS 58
استاندارد رزوه EN ISO 228
محدوده سایز G 1/2 تا G 3
حداکثر دمای کاری 200 درجه سانتی‌گراد
اورینگ آب‌بندی NBR
نوع اتصال رزوه‌ای

مدل‌ها و سایزهای قابل ارائه

کد کالا سایز سایز اسمی تقریبی فشار کاری درج‌شده
5001 G 1/2 DN15 در کاتالوگ ارسالی درج نشده
5002 G 3/4 DN20 در کاتالوگ ارسالی درج نشده
5003 G 1 DN25 در کاتالوگ ارسالی درج نشده
5004 G 1 1/4 DN32 در کاتالوگ ارسالی درج نشده
5005 G 1 1/2 DN40 در کاتالوگ ارسالی درج نشده
5006 G 2 DN50 در کاتالوگ ارسالی درج نشده
5007 G 2 1/2 DN65 در کاتالوگ ارسالی درج نشده
5008 G 3 DN80 در کاتالوگ ارسالی درج نشده
5030 G 2 1/2 DN65 20 bar
5031 G 3 DN80 20 bar

متریال قطعات

قطعه جنس
بدنه اصلی برنج فورج‌پذیر MS 58
درپوش برنج فورج‌پذیر MS 58
فلکه زاماک 3 با پوشش روی الکترواستاتیک
میل برنج MS 58
مهره شش‌پر برنج MS 58
مهره جک‌دار برنج MS 58
مهره کاسه‌نمدی آهن آبکاری‌شده
اورینگ آب‌بندی NBR
واشر آب‌بندی پلاستیک هوستافرم
واشر لاستیکی PVC

کاربردهای شیر کشویی برنجی کیزایران

شبکه‌های آبرسانی
تأسیسات آب
سیستم‌های آبیاری
شبکه‌های نفت
روغن و گازوئیل
صنایع تانکرسازی
سیستم‌های پنوماتیک
سیستم‌های هیدرولیک
صنایع شیمیایی
صنایع ساختمان

مزایای محصول

  • بدنه و درپوش از برنج فورج‌پذیر MS 58
  • رزوه مطابق EN ISO 228
  • تنوع سایزی از G 1/2 تا G 3
  • مناسب برای بسیاری از کاربردهای تأسیساتی
  • ساختار مناسب برای قطع و وصل جریان
  • استفاده از NBR در سیستم اورینگ آب‌بندی

راهنمای انتخاب

هنگام انتخاب شیر کشویی برنجی کیزایران، ابتدا باید سایز رزوه‌ای مورد نیاز، نوع سیال، دمای کاری و فشار سیستم بررسی شود. همچنین کد کالا باید با سایز مورد نیاز پروژه تطبیق داده شود.

توجه: فشار کاری هر مدل باید بر اساس اطلاعات فنی همان کد کالا بررسی شود. در اطلاعات کاتالوگ ارائه‌شده، فشار کاری 20 bar برای مدل‌های 5030 و 5031 درج شده است و نباید این مقدار به‌صورت عمومی برای تمام مدل‌های محصول تعمیم داده شود.
نقد و بررسی
نقد و بررسی تخصصی

شیر فلکه کشویی سنگین برنجی کیز ایران — بررسی فنی

معروف به شیر کشویی سنگین و Heavy-Duty Gate Valve در بازار تاسیسات و صنعت

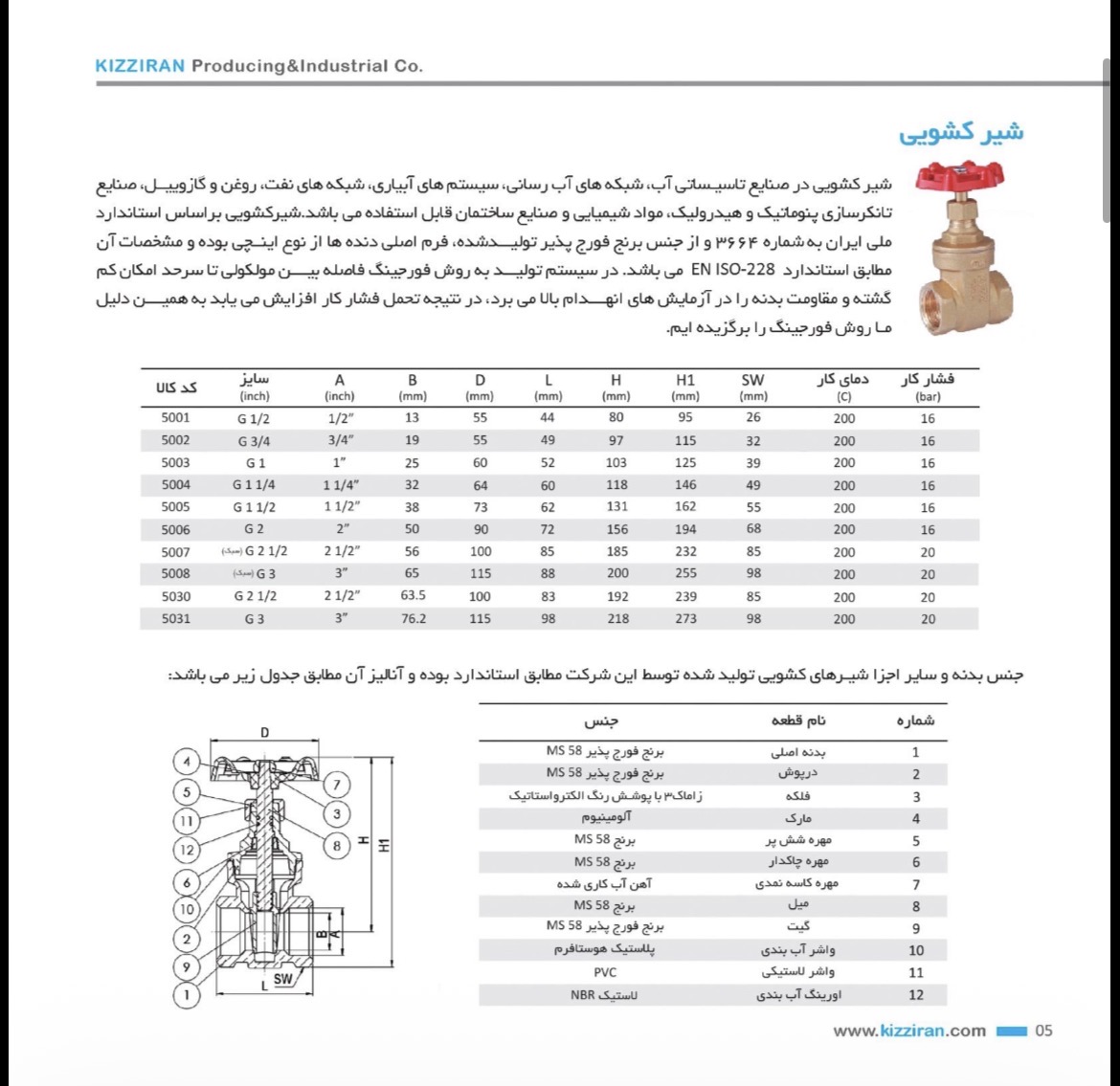

دیتاشیت فنی شیر فلکه کشویی سنگین برنجی کیز ایران

دیتاشیت فنی و جدول ابعاد — کد کالا 5030 و 5031 (نسخه سنگین سایز ۲.۵ و ۳ اینچ)

✓ نقاط قوت

  • تولید به روش فورجینگ با فاصله بین‌مولکولی کم؛ مقاومت و استحکام بدنه در آزمایش‌های انهدام فشار به‌طور محسوس بالاتر است
  • در نسخه سنگین (کد 5030/5031)، ضخامت بدنه و قطر A نسبت به نسخه سبک هم‌سایز بیشتر است، مناسب بار مکانیکی و فشار عملیاتی بالاتر
  • تولید مطابق استاندارد ملی ایران شماره ۳۶۶۴ و استاندارد بین‌المللی EN ISO-228
  • دمای کاری تا ۲۰۰ درجه سانتی‌گراد، مناسب خطوط حرارتی صنعتی
  • کاربردپذیری گسترده در آب، آبیاری، نفت، روغن، گازوییل، هیدرولیک، پنوماتیک و مواد شیمیایی

! نکات قابل توجه

  • نسخه سنگین فقط در سایزهای ۲.۵ و ۳ اینچ (کد 5030/5031) موجود است؛ سایزهای ۱/۲ تا ۲ اینچ فقط در ساختار استاندارد عرضه می‌شوند
  • واشر آب‌بندی از جنس پلاستیک هوستافرم است؛ برای سیالات فراتر از دمای مجاز پلاستیک مناسب نیست
  • فلکه از آلومینیوم با پوشش رنگ الکترواستاتیک است؛ سلامت پوشش باید در محیط‌های شدیداً خورنده کنترل شود
تفاوت نسخه سنگین با نسخه سبک هم‌سایز در سایزهای ۲.۵ و ۳ اینچ، کیز ایران دو نسخه تولید می‌کند: نسخه سبک (کد 5007/5008) با قطر A معادل ۵۶ و ۶۵ میلی‌متر، و نسخه سنگین (کد 5030/5031) با قطر A بزرگ‌تر معادل ۶۳.۵ و ۷۶.۲ میلی‌متر. هر دو نسخه در فشار کاری ۲۰ بار و دمای ۲۰۰ درجه کار می‌کنند، اما بدنه ضخیم‌تر نسخه سنگین استحکام مکانیکی بیشتری برای خطوط با فشار ضربه‌ای یا بار مکانیکی بالاتر فراهم می‌کند.

جمع‌بندی

برای خطوط صنعتی، تاسیساتی و آبرسانی که در سایزهای بزرگ (۲.۵ و ۳ اینچ) نیاز به استحکام مکانیکی و مقاومت بیشتر در برابر فشار عملیاتی و بار مکانیکی دارند، شیر فلکه کشویی سنگین برنجی کیز ایران با بدنه فورجشده ضخیم و مطابق استاندارد ملی ۳۶۶۴ و EN ISO-228، انتخابی مطمئن است.

FORGED BRASS MS58 ISIRI 3664 / EN ISO-228 MAX 200°C MAX 20 BAR (2.5"-3")

مشخصات فنی کامل (تمام سایزها)

کد کالا سایز A (mm) B (mm) D (mm) L (mm) H (mm) H1 (mm) دما کار (°C) فشار کار (bar)
5001 G1/2 13 55 44 80 95 26 200 16
5002 G3/4 19 55 49 97 115 32 200 16
5003 G1 25 60 52 103 125 39 200 16
5004 G1‑1/4 32 64 60 118 146 49 200 16
5005 G1‑1/2 38 73 62 131 162 55 200 16
5006 G2 50 90 72 156 194 68 200 16
5007 (سبک) G2‑1/2 56 100 85 185 232 85 200 20
5008 (سبک) G3 65 115 88 200 255 98 200 20
5030 (سنگین) G2‑1/2 63.5 100 85 192 239 85 200 20
5031 (سنگین) G3 76.2 115 98 218 273 98 200 20

جنس قطعات

نام قطعه جنس
بدنه اصلی برنج فورج‌پذیر MS58
درپوش برنج فورج‌پذیر MS58
فلکه آلومینیوم با پوشش رنگ الکترواستاتیک
مهره شش پر برنج MS58
مهره چاکدار برنج MS58
مهره کاسه نمدی آهن آب‌کاری‌شده
میل برنج MS58
گیت برنج فورج‌پذیر MS58
واشر آب‌بندی پلاستیک هوستافرم
واشر لاستیکی PVC
اورینگ آب‌بندی لاستیک NBR
