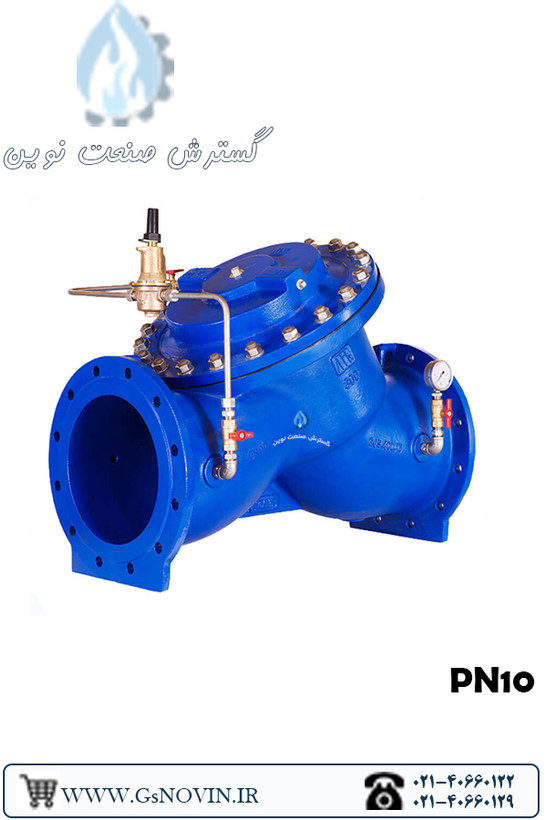

شیر فشار شکن PN10 میراب

نقد و بررسی شیر فشارشکن PN10 میراب

شیر فشارشکن PN10 میراب یکی از شیرهای کنترلی اتوماتیک مورد استفاده در شبکه‌های انتقال و توزیع آب است که برای کاهش و تثبیت فشار سیال در پایین‌دست خط لوله طراحی شده است. این شیر با استفاده از سیستم پایلوت هیدرولیکی، فشار خروجی را کنترل می‌کند و تلاش می‌کند فشار پایین‌دست را در مقدار تنظیم‌شده حفظ نماید.

عملکرد این شیر به‌صورت خودکار انجام می‌شود و به اپراتور یا نیروی خارجی برای تنظیم مداوم فشار نیاز ندارد. پایلوت فشارشکن با توجه به تغییرات فشار پایین‌دست، میزان بازشدگی شیر اصلی را تنظیم می‌کند تا تغییرات فشار ورودی و دبی، تأثیر کمتری بر فشار خروجی داشته باشد.

شیر فشارشکن PN10 چگونه کار می‌کند؟

در زمان افزایش فشار در بخش پایین‌دست، پایلوت فشارشکن این تغییر را تشخیص داده و مدار کنترل هیدرولیکی شیر را تغییر می‌دهد. در نتیجه، شیر اصلی به‌صورت تدریجی به سمت بسته شدن حرکت می‌کند تا فشار خروجی کاهش یابد.

در شرایطی که فشار پایین‌دست کاهش پیدا کند، سیستم پایلوت اجازه بازشدن بیشتر شیر اصلی را فراهم می‌کند تا جریان عبوری افزایش یافته و فشار پایین‌دست به مقدار تنظیم‌شده نزدیک شود.

این عملکرد باعث می‌شود شیر فشارشکن برای شبکه‌هایی که فشار ورودی متغیر است اما فشار خروجی باید در محدوده مشخصی کنترل شود، کاربرد داشته باشد.

مشخصات فنی شیر فشارشکن PN10 میراب

• نوع محصول: شیر فشارشکن اتوماتیک
• خانواده محصول: شیرهای کنترلی CAF
• فشار نامی: PN10
• بازه سایزی خانواده محصول: DN50 تا DN1000
• نوع عملکرد: هیدرولیکی و پایلوت‌دار
• سیال مناسب: آب خام و آب آشامیدنی
• حداکثر دمای کاری اعلام‌شده: 70 درجه سانتی‌گراد
• نوع عملکرد پایلوت: کنترل فشار پایین‌دست
• بدنه: قابل تأمین با انواع متریال از جمله چدن داکتیل، فولاد ریختگی، استنلس استیل و آلیاژهای پایه مس، مطابق پیکربندی محصول
• دیسک: قابل تأمین با متریال‌های مختلف مطابق پیکربندی محصول
• اتصال فلنجی: مطابق استانداردهای مربوط به پیکربندی فشار و سایز محصول

مزایای شیر فشارشکن PN10 میراب

• کاهش خودکار فشار بالادست به فشار پایین‌دست
• تثبیت فشار خروجی در مقدار تنظیم‌شده
• عملکرد اتوماتیک بدون نیاز به اپراتور برای تنظیم مداوم
• کنترل فشار با استفاده از سیستم پایلوت هیدرولیکی
• عملکرد مناسب در شبکه‌های انتقال و توزیع آب
• مناسب برای آب خام و آب آشامیدنی
• قابلیت استفاده در سایزهای مختلف شبکه‌های آبرسانی
• قابلیت استفاده در پروژه‌های شهری، کشاورزی و صنعتی متناسب با شرایط طراحی

کاربردهای شیر فشارشکن PN10 میراب

• شبکه‌های توزیع آب شهری
• خطوط انتقال و توزیع آب
• شبکه‌های آبرسانی کشاورزی
• ایستگاه‌های پمپاژ
• پروژه‌های انتقال آب
• تأسیسات آبرسانی بیمارستان‌ها و ساختمان‌ها
• صنایع و تأسیسات صنعتی
• خطوطی که در آن‌ها کنترل فشار پایین‌دست اهمیت دارد

نقد فنی؛ چه زمانی شیر فشارشکن PN10 انتخاب مناسبی است؟

اگر فشار ورودی شبکه بالاتر از فشار مورد نیاز مصرف‌کننده‌ها و تجهیزات پایین‌دست باشد، استفاده از شیر فشارشکن می‌تواند از وارد شدن فشار اضافی به تجهیزات و خطوط جلوگیری کند. در چنین شرایطی، شیر فشارشکن PN10 میراب می‌تواند فشار خروجی را در محدوده مورد نیاز شبکه کنترل کند.

استفاده از شیر فشارشکن در شبکه‌های آبرسانی می‌تواند از فشار بیش از حد در بخش‌های پایین‌دست جلوگیری کرده و شرایط بهره‌برداری تجهیزات را پایدارتر کند. با این حال، انتخاب فشار نامی PN10 باید بر اساس فشار واقعی طراحی و شرایط هیدرولیکی خط انجام شود.

نکات مهم هنگام انتخاب و خرید

• فشار طراحی خط باید با رده فشاری PN10 مطابقت داشته باشد.
• سایز شیر باید بر اساس دبی طراحی و شرایط هیدرولیکی انتخاب شود، نه فقط قطر لوله.
• فشار ورودی، فشار خروجی مورد نیاز و محدوده تغییرات دبی باید مشخص باشد.
• تنظیم پایلوت باید بر اساس فشار خروجی مورد نیاز شبکه انجام شود.
• نوع سیال و دمای کاری باید با محدوده کاربرد شیر مطابقت داشته باشد.
• در صورت وجود ذرات جامد یا آلودگی در سیال، استفاده از تجهیزات مناسب فیلتراسیون و بررسی شرایط بهره‌برداری اهمیت دارد.
• برای انتخاب دقیق سایز و تنظیمات پایلوت، شرایط واقعی فشار و دبی پروژه باید بررسی شود.

جمع‌بندی

شیر فشارشکن PN10 میراب از نوع شیر کنترل اتوماتیک پایلوت‌دار است که برای کاهش و تثبیت فشار پایین‌دست در شبکه‌های انتقال و توزیع آب مورد استفاده قرار می‌گیرد. عملکرد هیدرولیکی پایلوت، امکان تنظیم خودکار میزان بازشدگی شیر اصلی را فراهم می‌کند تا فشار خروجی در مقدار تنظیم‌شده حفظ شود.

این محصول برای کاربردهای مرتبط با آب خام و آب آشامیدنی تا دمای 70 درجه سانتی‌گراد معرفی شده و در خانواده CAF میراب در بازه سایزی DN50 تا DN1000 عرضه می‌شود. برای انتخاب نهایی، باید فشار واقعی خط، دبی، فشار خروجی مورد نیاز و شرایط سیال با مشخصات فنی محصول تطبیق داده شود.
