Name: شیر فشار شکن PN16 میراب
Brand: میراب
Price: 426404000 IRR
Availability: InStock

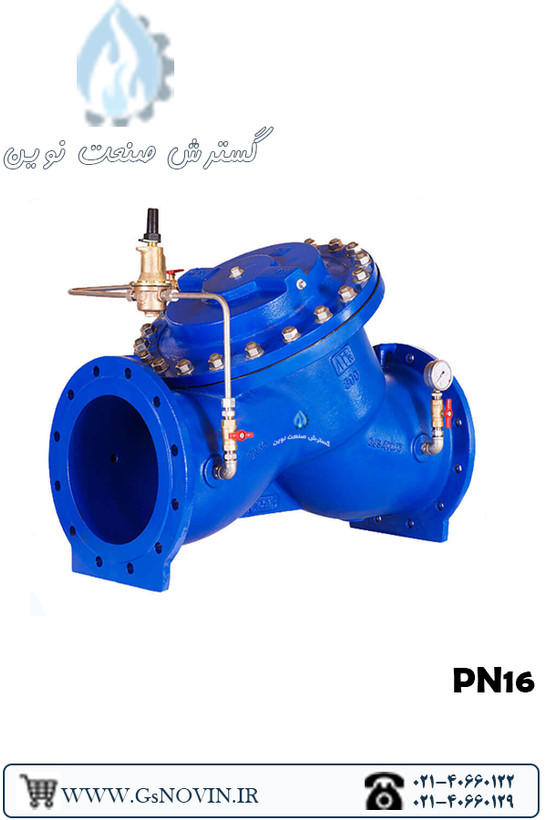

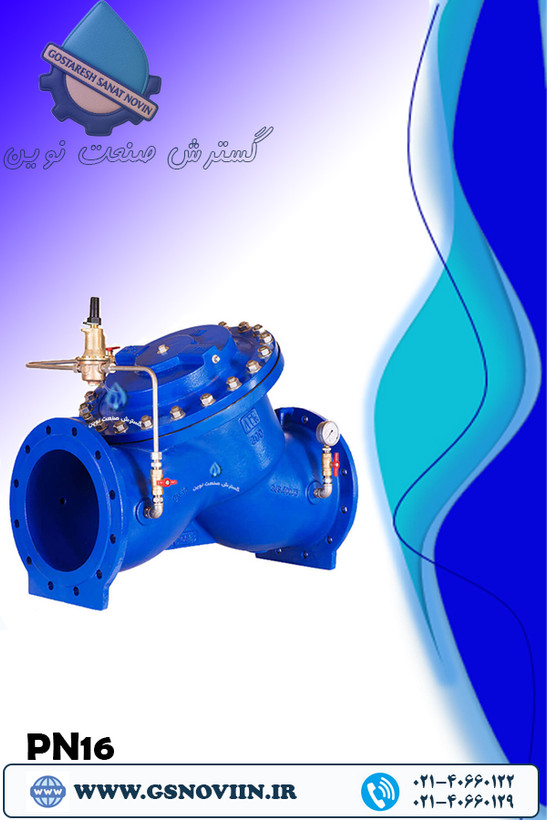

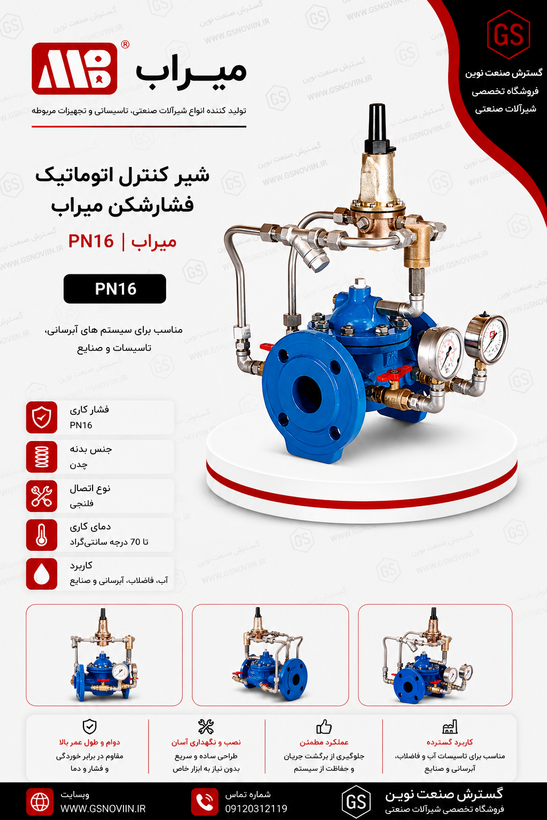

نقد و بررسی شیر فشارشکن PN16 میراب

شیر فشارشکن PN16 میراب یکی از شیرهای کنترل اتوماتیک خانواده CAF است که برای کاهش فشار بالادست و تثبیت فشار پایین‌دست در شبکه‌های انتقال و توزیع آب استفاده می‌شود. این شیر با عملکرد پایلوت‌دار و استفاده از انرژی هیدرولیکی خود سیال، فشار خروجی را متناسب با مقدار تنظیم‌شده کنترل می‌کند.

شیر فشارشکن PN16 میراب چگونه کار می‌کند؟

عملکرد این شیر بر اساس تغییرات فشار پایین‌دست انجام می‌شود. پایلوت فشارشکن تغییرات فشار خروجی را دریافت کرده و مدار کنترل هیدرولیکی را تنظیم می‌کند. در نتیجه، درصد بازشدگی شیر اصلی متناسب با شرایط فشار پایین‌دست تغییر می‌کند.

هنگامی که فشار پایین‌دست افزایش پیدا می‌کند، پایلوت با کاهش میزان بازشدگی شیر اصلی، جریان عبوری را محدود می‌کند تا فشار خروجی کاهش یابد. در مقابل، در صورت افت فشار پایین‌دست، شیر امکان بازشدن بیشتر و عبور جریان بالاتر را فراهم می‌کند.

به این ترتیب، شیر فشارشکن PN16 میراب برای شبکه‌هایی مناسب است که فشار ورودی می‌تواند تغییر کند، اما تجهیزات و مصرف‌کنندگان پایین‌دست به فشار پایدارتر و کمتری نیاز دارند.

نقد فنی؛ نقطه قوت اصلی این شیر چیست؟

مهم‌ترین مزیت شیر فشارشکن پایلوت‌دار، امکان کنترل خودکار فشار بدون نیاز به تنظیم دستی مداوم است. این ویژگی در شبکه‌های آبرسانی گسترده که فشار ورودی و دبی مصرف در طول زمان تغییر می‌کند، اهمیت زیادی دارد.

برخلاف یک شیر قطع و وصل معمولی، شیر فشارشکن برای تنظیم شرایط هیدرولیکی شبکه طراحی شده است. بنابراین عملکرد آن فقط به باز یا بسته بودن شیر محدود نمی‌شود و سیستم پایلوت، میزان بازشدگی شیر اصلی را متناسب با فشار پایین‌دست تنظیم می‌کند.

مشخصات فنی مهم

نوع شیر شیر فشارشکن اتوماتیک پایلوت‌دار

خانواده محصول CAF

فشار نامی PN16

بازه سایزی DN50 تا DN1000

نوع بدنه گلوب مستقیم

عملگر پایلوت‌دار و هیدرولیکی

بدنه و دیسک چدن داکتیل GJS-400-15 (GGG40)

نشیمن بدنه استنلس استیل ASTM A351 CF8

نشیمن دیسک لاستیک EPDM

محور استنلس استیل ASTM A276 Type 304

اتصال فلنجی با سطح آب‌بندی RF

استاندارد فلنج DIN EN 1092-2 / DIN 2501

حداکثر دمای کاری ۷۰ درجه سانتی‌گراد

سیال کاری آب خام و آب آشامیدنی

پوشش اپوکسی پودری الکترواستاتیک

حداقل ضخامت پوشش ۲۵۰ میکرون

مزایای شیر فشارشکن PN16 میراب

کنترل خودکار فشار پایین‌دست
تثبیت فشار خروجی در مقدار تنظیم‌شده
عملکرد پایلوت‌دار بدون نیاز به نیروی خارجی
امکان عملکرد در شرایط تغییر فشار ورودی و تغییرات دبی
بدنه گلوب مستقیم با طراحی مناسب برای عبور جریان
آب‌بندی نرم با نشیمن EPDM
مقاومت مناسب قطعات چدنی در برابر خوردگی با پوشش اپوکسی پودری
مناسب برای شبکه‌های انتقال و توزیع آب در سایزهای مختلف

کاربردهای شیر فشارشکن PN16 میراب

شبکه‌های انتقال آب
شبکه‌های توزیع آب شهری
خطوط آب خام
خطوط آب آشامیدنی
ایستگاه‌های پمپاژ
پروژه‌های آبرسانی کشاورزی
تأسیسات ساختمانی و بیمارستانی
صنایع و تأسیسات صنعتی
پروژه‌های انتقال آب

مزایا و محدودیت‌ها

مزایا

کنترل اتوماتیک فشار
عدم نیاز به تنظیم دستی مداوم
مناسب برای شبکه‌های بزرگ آبرسانی
قابلیت کنترل فشار پایین‌دست در شرایط متغیر شبکه
مناسب برای آب خام و آب آشامیدنی

نکات و محدودیت‌های انتخاب

سایز شیر باید بر اساس دبی طراحی انتخاب شود، نه فقط قطر لوله.
فشار ورودی و فشار خروجی مورد نیاز باید قبل از انتخاب مشخص باشد.
تنظیم پایلوت باید مطابق فشار خروجی مورد نیاز شبکه انجام شود.
در انتخاب سایز باید دبی حداقل، نرمال و حداکثر بررسی شود.
در صورت وجود شرایط خاص سیال، انتخاب متریال باید با شرایط پروژه تطبیق داده شود.

راهنمای انتخاب و خرید

برای انتخاب صحیح شیر فشارشکن PN16 میراب، ابتدا باید فشار ورودی، فشار خروجی مورد نیاز و محدوده دبی خط مشخص شود. سپس سایز شیر بر اساس شرایط واقعی جریان و نه صرفاً قطر اسمی لوله انتخاب می‌شود.

همچنین باید نوع سیال، دمای کاری، استاندارد فلنج‌ها و شرایط نصب بررسی شود. فشار نامی PN16 به‌تنهایی به معنی مناسب بودن شیر برای هر شرایط فشار نیست و فشار واقعی طراحی سیستم باید با رده فشاری شیر تطبیق داده شود.

نکته مهم: در انتخاب شیر فشارشکن، انتخاب نادرست سایز می‌تواند باعث عملکرد نامناسب پایلوت، ناپایداری فشار خروجی، افزایش افت فشار و ایجاد شرایط نامطلوب در شبکه شود. برای انتخاب نهایی، اطلاعات فشار ورودی، فشار خروجی، دبی و سایز خط باید هم‌زمان بررسی شوند.

جمع‌بندی

شیر فشارشکن PN16 میراب یک شیر کنترل اتوماتیک پایلوت‌دار برای کاهش و تثبیت فشار پایین‌دست در شبکه‌های انتقال و توزیع آب است. ساختار گلوب مستقیم، کنترل هیدرولیکی، پایلوت فشارشکن و آب‌بندی نرم، این محصول را برای پروژه‌های آبرسانی شهری، انتقال آب، ایستگاه‌های پمپاژ و کاربردهای صنعتی مناسب می‌کند.

نقطه کلیدی در عملکرد این شیر، انتخاب سایز و تنظیم صحیح سیستم پایلوت است. بنابراین برای خرید دقیق، فشار ورودی، فشار خروجی، دبی و شرایط واقعی پروژه باید پیش از انتخاب مدل نهایی بررسی شوند.
