نوع محصول:شیر فشارشکن (Pressure Reducing Valve)
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد:هیدرولیکی خودکار (Pilot Operated)

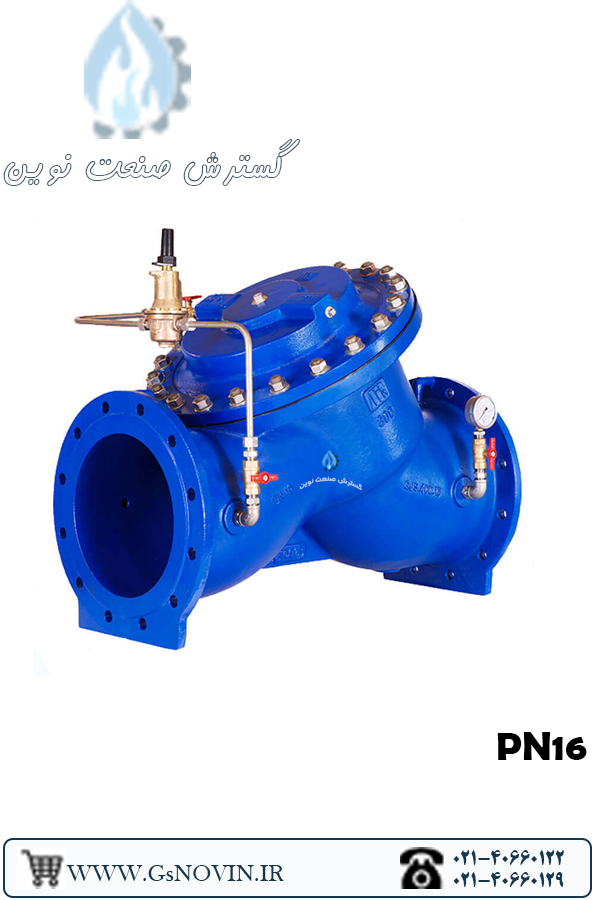

شیر فشار شکن PN16 میراب
MIRAB PN16 Pilot-Operated Pressure Reducing Valve
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر فشارشکن (Pressure Reducing Valve)
برند
میراب (MIRAB)
فشار اسمی
PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد
هیدرولیکی خودکار (Pilot Operated)
نوع شیر
کنترل اتوماتیک فشار
وظیفه اصلی
کاهش و تثبیت فشار خروجی در مقدار تنظیم‌شده
جنس بدنه
چدن داکتیل (Ductile Iron GGG40/GJS-400)
جنس تریم داخلی
استنلس استیل
جنس محور و قطعات متحرک
استنلس استیل ضدزنگ
جنس دیافراگم
لاستیک تقویت‌شده EPDM یا NBR
جنس آب‌بندی
EPDM
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
نوع اتصال
فلنجی (Flanged)
استاندارد فلنج
EN 1092-2 / DIN PN16
استاندارد طراحی
EN 1074-5 / AWWA C530
استاندارد تست
EN 12266-1
محدوده تنظیم فشار خروجی
قابل تنظیم بر اساس نیاز شبکه
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
تا حدود 80 درجه سانتی‌گراد
سیالات قابل استفاده
آب شرب، آب خام و سیالات غیرخورنده
نوع نصب
افقی در خطوط انتقال و توزیع آب
ویژگی خاص
حفظ فشار خروجی ثابت حتی با تغییر فشار ورودی یا دبی مصرف
توضیحات
شیر فشارشکن PN16 میراب از نوع شیر کنترل اتوماتیک پایلوت‌دار است که برای کاهش فشار بالادست و تثبیت فشار پایین‌دست در شبکه‌های انتقال و توزیع آب مورد استفاده قرار می‌گیرد. این شیر با استفاده از سیستم کنترل هیدرولیکی و پایلوت فشارشکن، تغییرات فشار شبکه را کنترل کرده و فشار خروجی را در محدوده تنظیم‌شده حفظ می‌کند.
عملکرد شیر فشارشکن PN16 میراب
شیر فشارشکن میراب PN16 با استفاده از پایلوت کنترل فشار، تغییرات فشار پایین‌دست را به‌صورت خودکار تشخیص می‌دهد و مدار هیدرولیکی شیر اصلی را متناسب با شرایط خط تنظیم می‌کند. در صورت افزایش فشار پایین‌دست، میزان بازشدگی شیر اصلی کاهش یافته و در صورت افت فشار، امکان عبور جریان بیشتری فراهم می‌شود.
این عملکرد باعث می‌شود فشار خروجی در محدوده تنظیم‌شده کنترل شود و تجهیزات و خطوط پایین‌دست در برابر فشار بیش از حد محافظت شوند. عملکرد دقیق شیر به تنظیم صحیح پایلوت و تطبیق مشخصات شیر با شرایط واقعی شبکه وابسته است.
مشخصات فنی شیر فشارشکن PN16 میراب
نوع محصول شیر فشارشکن اتوماتیک پایلوت‌دار
خانواده محصول CAF
فشار نامی PN16
بازه سایزی خانواده DN50 تا DN1000
جنس بدنه و دیسک چدن داکتیل GJS-400-15 (GGG40)
نشیمن بدنه استنلس استیل ASTM A351 CF8
نشیمن دیسک EPDM
جنس محور استنلس استیل AISI 304
پوشش قطعات چدنی اپوکسی پودری الکترواستاتیک
حداقل ضخامت پوشش ۲۵۰ میکرون
حداکثر دمای کاری ۷۰ درجه سانتی‌گراد
سیال کاری آب خام و آب آشامیدنی
فشار تست بدنه ۲۵ بار
فشار تست آب‌بندی ۱۸ بار
کاربردهای شیر فشارشکن میراب
- شبکه‌های انتقال و توزیع آب
- شبکه‌های آبرسانی شهری
- خطوط آب خام و آب آشامیدنی
- ایستگاه‌های پمپاژ
- پروژه‌های آبرسانی کشاورزی
- تأسیسات ساختمانی و بیمارستانی
- صنایع و تأسیسات صنعتی
مزایای شیر فشارشکن PN16 میراب
- کاهش خودکار فشار بالادست
- تثبیت فشار پایین‌دست در مقدار تنظیم‌شده
- عملکرد اتوماتیک بدون نیاز به اپراتور برای تنظیم مداوم
- کنترل فشار با سیستم پایلوت هیدرولیکی
- مناسب برای شبکه‌های انتقال و توزیع آب
- آب‌بندی مناسب با استفاده از نشیمن EPDM
- مقاومت مناسب در برابر خوردگی با پوشش اپوکسی
- قابلیت استفاده در سایزهای مختلف شبکه‌های آبرسانی
نکته مهم در انتخاب: برای انتخاب صحیح شیر فشارشکن PN16، تنها توجه به فشار نامی کافی نیست. فشار ورودی، فشار خروجی مورد نیاز، دبی حداقل و حداکثر، سایز خط، نوع سیال و دمای کاری باید با مشخصات فنی محصول و شرایط واقعی پروژه تطبیق داده شوند.
نیاز به انتخاب شیر فشارشکن PN16 دارید؟
برای بررسی فشار ورودی و خروجی، دبی، سایز خط و انتخاب مدل مناسب میراب، با کارشناسان گسترش صنعت نوین مشورت کنید.
نقد و بررسی
نقد و بررسی شیر فشارشکن PN16 میراب
شیر فشارشکن PN16 میراب یکی از شیرهای کنترل اتوماتیک خانواده CAF است که برای کاهش فشار بالادست و تثبیت فشار پایین‌دست در شبکه‌های انتقال و توزیع آب استفاده می‌شود. این شیر با عملکرد پایلوت‌دار و استفاده از انرژی هیدرولیکی خود سیال، فشار خروجی را متناسب با مقدار تنظیم‌شده کنترل می‌کند.
شیر فشارشکن PN16 میراب چگونه کار می‌کند؟
عملکرد این شیر بر اساس تغییرات فشار پایین‌دست انجام می‌شود. پایلوت فشارشکن تغییرات فشار خروجی را دریافت کرده و مدار کنترل هیدرولیکی را تنظیم می‌کند. در نتیجه، درصد بازشدگی شیر اصلی متناسب با شرایط فشار پایین‌دست تغییر می‌کند.
هنگامی که فشار پایین‌دست افزایش پیدا می‌کند، پایلوت با کاهش میزان بازشدگی شیر اصلی، جریان عبوری را محدود می‌کند تا فشار خروجی کاهش یابد. در مقابل، در صورت افت فشار پایین‌دست، شیر امکان بازشدن بیشتر و عبور جریان بالاتر را فراهم می‌کند.
به این ترتیب، شیر فشارشکن PN16 میراب برای شبکه‌هایی مناسب است که فشار ورودی می‌تواند تغییر کند، اما تجهیزات و مصرف‌کنندگان پایین‌دست به فشار پایدارتر و کمتری نیاز دارند.
نقد فنی؛ نقطه قوت اصلی این شیر چیست؟
مهم‌ترین مزیت شیر فشارشکن پایلوت‌دار، امکان کنترل خودکار فشار بدون نیاز به تنظیم دستی مداوم است. این ویژگی در شبکه‌های آبرسانی گسترده که فشار ورودی و دبی مصرف در طول زمان تغییر می‌کند، اهمیت زیادی دارد.
برخلاف یک شیر قطع و وصل معمولی، شیر فشارشکن برای تنظیم شرایط هیدرولیکی شبکه طراحی شده است. بنابراین عملکرد آن فقط به باز یا بسته بودن شیر محدود نمی‌شود و سیستم پایلوت، میزان بازشدگی شیر اصلی را متناسب با فشار پایین‌دست تنظیم می‌کند.
مشخصات فنی مهم
نوع شیر شیر فشارشکن اتوماتیک پایلوت‌دار
خانواده محصول CAF
فشار نامی PN16
بازه سایزی DN50 تا DN1000
نوع بدنه گلوب مستقیم
عملگر پایلوت‌دار و هیدرولیکی
بدنه و دیسک چدن داکتیل GJS-400-15 (GGG40)
نشیمن بدنه استنلس استیل ASTM A351 CF8
نشیمن دیسک لاستیک EPDM
محور استنلس استیل ASTM A276 Type 304
اتصال فلنجی با سطح آب‌بندی RF
استاندارد فلنج DIN EN 1092-2 / DIN 2501
حداکثر دمای کاری ۷۰ درجه سانتی‌گراد
سیال کاری آب خام و آب آشامیدنی
پوشش اپوکسی پودری الکترواستاتیک
حداقل ضخامت پوشش ۲۵۰ میکرون
مزایای شیر فشارشکن PN16 میراب
- کنترل خودکار فشار پایین‌دست
- تثبیت فشار خروجی در مقدار تنظیم‌شده
- عملکرد پایلوت‌دار بدون نیاز به نیروی خارجی
- امکان عملکرد در شرایط تغییر فشار ورودی و تغییرات دبی
- بدنه گلوب مستقیم با طراحی مناسب برای عبور جریان
- آب‌بندی نرم با نشیمن EPDM
- مقاومت مناسب قطعات چدنی در برابر خوردگی با پوشش اپوکسی پودری
- مناسب برای شبکه‌های انتقال و توزیع آب در سایزهای مختلف
کاربردهای شیر فشارشکن PN16 میراب
- شبکه‌های انتقال آب
- شبکه‌های توزیع آب شهری
- خطوط آب خام
- خطوط آب آشامیدنی
- ایستگاه‌های پمپاژ
- پروژه‌های آبرسانی کشاورزی
- تأسیسات ساختمانی و بیمارستانی
- صنایع و تأسیسات صنعتی
- پروژه‌های انتقال آب
مزایا و محدودیت‌ها
مزایا
- کنترل اتوماتیک فشار
- عدم نیاز به تنظیم دستی مداوم
- مناسب برای شبکه‌های بزرگ آبرسانی
- قابلیت کنترل فشار پایین‌دست در شرایط متغیر شبکه
- مناسب برای آب خام و آب آشامیدنی
نکات و محدودیت‌های انتخاب
- سایز شیر باید بر اساس دبی طراحی انتخاب شود، نه فقط قطر لوله.
- فشار ورودی و فشار خروجی مورد نیاز باید قبل از انتخاب مشخص باشد.
- تنظیم پایلوت باید مطابق فشار خروجی مورد نیاز شبکه انجام شود.
- در انتخاب سایز باید دبی حداقل، نرمال و حداکثر بررسی شود.
- در صورت وجود شرایط خاص سیال، انتخاب متریال باید با شرایط پروژه تطبیق داده شود.
راهنمای انتخاب و خرید
برای انتخاب صحیح شیر فشارشکن PN16 میراب، ابتدا باید فشار ورودی، فشار خروجی مورد نیاز و محدوده دبی خط مشخص شود. سپس سایز شیر بر اساس شرایط واقعی جریان و نه صرفاً قطر اسمی لوله انتخاب می‌شود.
همچنین باید نوع سیال، دمای کاری، استاندارد فلنج‌ها و شرایط نصب بررسی شود. فشار نامی PN16 به‌تنهایی به معنی مناسب بودن شیر برای هر شرایط فشار نیست و فشار واقعی طراحی سیستم باید با رده فشاری شیر تطبیق داده شود.
نکته مهم: در انتخاب شیر فشارشکن، انتخاب نادرست سایز می‌تواند باعث عملکرد نامناسب پایلوت، ناپایداری فشار خروجی، افزایش افت فشار و ایجاد شرایط نامطلوب در شبکه شود. برای انتخاب نهایی، اطلاعات فشار ورودی، فشار خروجی، دبی و سایز خط باید هم‌زمان بررسی شوند.
جمع‌بندی
شیر فشارشکن PN16 میراب یک شیر کنترل اتوماتیک پایلوت‌دار برای کاهش و تثبیت فشار پایین‌دست در شبکه‌های انتقال و توزیع آب است. ساختار گلوب مستقیم، کنترل هیدرولیکی، پایلوت فشارشکن و آب‌بندی نرم، این محصول را برای پروژه‌های آبرسانی شهری، انتقال آب، ایستگاه‌های پمپاژ و کاربردهای صنعتی مناسب می‌کند.
نقطه کلیدی در عملکرد این شیر، انتخاب سایز و تنظیم صحیح سیستم پایلوت است. بنابراین برای خرید دقیق، فشار ورودی، فشار خروجی، دبی و شرایط واقعی پروژه باید پیش از انتخاب مدل نهایی بررسی شوند.
