دسته‌بندی: انواع شیرآلات
نوع محصول:اتصال قابل پیاده کردن (Dismantling Joint)
برند:میراب (MIRAB)
مدل:FDJ-F1
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)

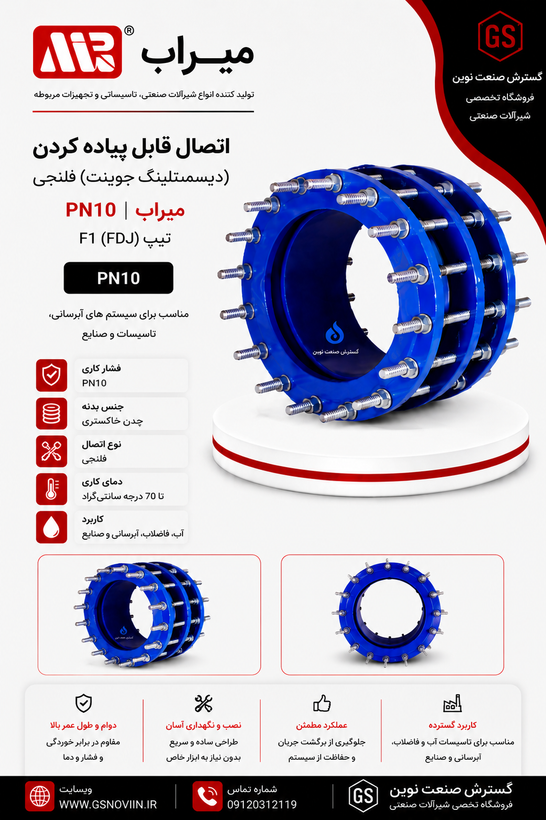

اتصال قابل پیاده کردن (دیسمنتلینگ جوینت) فلنجی PN10 میراب — تیپ F1 (FDJ)
Mirab Dismantling Joint, Flanged PN10 – Type F1 (FDJ)
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
اتصال قابل پیاده کردن (Dismantling Joint)
برند
میراب (MIRAB)
مدل
FDJ-F1
فشار اسمی
PN10 (حداکثر فشار کاری 10 بار)
نوع اتصال
فلنجی دو سر (Double Flanged)
کاربرد اصلی
نصب، تنظیم و جداسازی آسان شیرآلات، پمپ‌ها و تجهیزات فلنجی
جنس بدنه
چدن داکتیل (Ductile Iron GJS-400-15 / GGG40)
جنس فلنج‌ها
چدن داکتیل
جنس رینگ فشاری
چدن داکتیل
جنس آب‌بند
EPDM
جنس پیچ و مهره‌ها
فولاد گالوانیزه گرم یا استنلس استیل (بسته به سفارش)
جنس تای‌راد (Tie Rod)
فولاد گالوانیزه
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
ضخامت پوشش اپوکسی
حداقل 250 میکرون
رنگ پوشش
آبی RAL 5005
استاندارد فلنج
EN 1092-2 / DIN PN10
استاندارد تست
EN 12266-1 / ISO 5208
سیال قابل استفاده
آب شرب، آب خام، فاضلاب و سیالات غیرخورنده
دمای کاری
تا حدود 70 درجه سانتی‌گراد
قابلیت تنظیم طول
دارد
ویژگی خاص
جبران خطای طولی و تسهیل دمونتاژ تجهیزات فلنجی
توضیحات
توضیحات و راهنمای انتخاب
اتصال قابل پیاده کردن PN10 تیپ FDJ (F1) میراب
این تجهیز، یک قطعه سه‌تکه بین دو فلنج خط لوله است که طول آن قابل کوتاه یا بلند شدن است؛ با جمع کردن این طول، فضای کافی برای بیرون کشیدن شیر یا تجهیز مجاور از خط ایجاد می‌شود، بدون این‌که لازم باشد لوله‌های اطراف بریده یا جوش داده شوند.
فشار کاریPN 10
نوع اتصالFlanged, RF
ساختار بدنه3-Piece
دمای کارکردUp to 70°C
این تجهیز چه مشکلی را حل می‌کند؟
وقتی یک شیر یا تجهیز روی خط لوله ثابت بین دو لوله نصب شده، برای تعویض یا سرویس آن معمولاً باید خط لوله برش بخورد یا جابه‌جا شود. اتصال قابل پیاده کردن (Dismantling Joint) این مشکل را با یک بدنه سه‌تکه حل می‌کند: طول آن بین دو فلنج قابل جمع‌شدن است و به همین اندازه فاصله برای بیرون آوردن شیر یا تجهیز از خط باز می‌شود. پیچ‌های مهار تمام‌رزوه، نیروی محوری فشار سیال را از فلنج‌های دو طرف عبور می‌دهند تا این نیرو به تجهیز کناری فشار نیاورد.
این نسخه در فشار کاری PN10 و برای سیالات غیرخورنده مانند آب خام، آب آشامیدنی و فاضلاب عرضه می‌شود.
برای مهندس طراح
سایز از DN50 تا DN2000 مطابق DIN EN 1092-2 (DIN 2501) در دسترس است. فلنج‌های داخلی، میانی و خارجی می‌توانند از چدن داکتیل EN-GJS-400-15 یا فولاد کربنی St37-2 باشند؛ برای خطوط آب آشامیدنی، پوشش اپوکسی این محصول دارای گواهینامه مجاز آب آشامیدنی (Food Grade) است. تست هیدرواستاتیک بدنه مطابق DIN EN 12266-1 در فشار 1.5 برابر PN صورت می‌گیرد.
برای نصاب
هنگام نصب، ابتدا اتصال در حالت کشیده (طول ماکزیمم) بین دو فلنج قرار می‌گیرد و پیچ‌های مهار به‌صورت متقارن سفت می‌شوند؛ برای باز کردن شیر مجاور، پیچ‌ها شل شده و بدنه میانی جمع می‌شود تا فضای لازم ایجاد شود. دمای کارکرد این محصول تا ۷۰ درجه سانتی‌گراد است.
مشخصات فنی
مورد
مشخصه
فشار کاری
PN 10
سایز
DN 50 – DN 2000
فلنج‌ها
چدن داکتیل EN-GJS-400-15 یا فولاد کربنی St37-2
لاستیک آب‌بندی
EPDM (به سفارش NBR)
پیچ و مهره
DIN ISO 898-1، حداقل Gr. 4.6، گالوانیزه
دمای کارکرد
تا ۷۰ درجه سانتی‌گراد
راهنمای انتخاب سریع
✓ این محصول مناسب شماست اگر
- ⚙نیاز دارید شیرآلات یا تجهیزات روی خط را در آینده بدون برش لوله سرویس یا تعویض کنید
- ⚙فشار کاری خط تا ۱۰ بار و دمای سیال تا ۷۰ درجه است
- ⚙سیال خط آب خام، آب آشامیدنی یا فاضلاب غیرخورنده است
! نکات لازم پیش از سفارش
- ⚙جنس فلنج (چدن داکتیل یا فولاد کربنی) باید هنگام سفارش صراحتاً انتخاب شود
- ⚙در سایزهای بزرگ (DN1200 به بالا)، وزن قطعه به بیش از ۸۰۰ کیلوگرم می‌رسد و نیاز به تجهیزات بالابر مناسب دارد
- ⚙برای فشار بالاتر از PN10 یا سیالات خورنده، باید نسخه یا جنس متفاوتی با میراب هماهنگ شود
جمع‌بندی توضیحات
اتصال قابل پیاده کردن PN10 تیپ F1 میراب، هزینه و زمان سرویس دوره‌ای شیرآلات روی خط لوله را با حذف نیاز به برش و جوشکاری مجدد کاهش می‌دهد؛ گسترش صنعت نوین به‌عنوان عرضه‌کننده این محصول، مشاوره فنی رایگان برای انتخاب سایز و جنس مناسب پروژه شما ارائه می‌کند.
DISMANTLING JOINT TYPE F1 FLANGED RF PN 10
📖
بیشتر با برند میراب آشنا شوید
تاریخچه، استانداردها و محصولات شرکت میراب را در مقاله اختصاصی گسترش صنعت نوین بخوانید و کاتالوگ کامل را دانلود کنید
مشاوره فوری و استعلام قیمت
همین حالا با کارشناسان گسترش صنعت نوین تماس بگیرید تا سایز و جنس مناسب پروژه شما بررسی شود
تماس مستقیم برای مشاوره فوری واتساپ بله روبیکا
سایر محصولات میراب:
نقد و بررسی
نقد و بررسی تخصصی
اتصال قابل پیاده کردن PN10 تیپ FDJ (F1) میراب
معروف به Dismantling Joint، اتصال قابل تنظیم طول و اتصال باز و بسته‌شونده خط لوله، برای تسهیل نصب و سرویس شیرآلات و تجهیزات روی خط

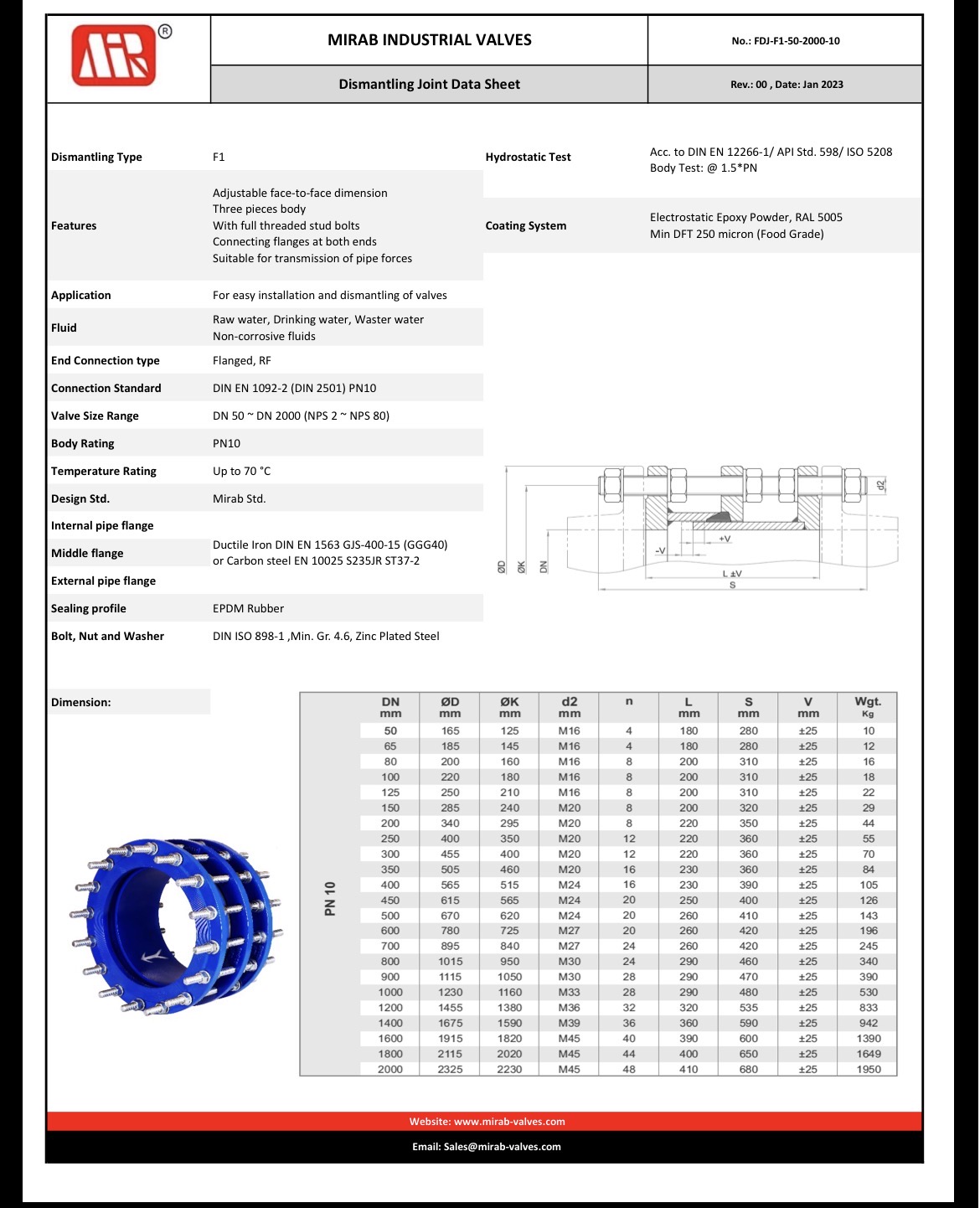

اتصال قابل پیاده کردن تیپ F1 میراب
نمای فنی و جدول ابعاد طبق برگه مشخصات رسمی
فشار کاریPN 10
نوع اتصالFlanged, RF
ساختار بدنه3-Piece
دمای کارکردUp to 70°C
✓ نقاط قوت
- ⚙بدنه سه‌تکه (Three-Piece Body) با طول فلنج‌به‌فلنج قابل تنظیم، امکان باز کردن شیرآلات و تجهیزات روی خط را بدون جابه‌جا کردن لوله‌های مجاور فراهم می‌کند
- ⚙پیچ‌های مهار تمام‌رزوه (Full Threaded Stud Bolts) نیروهای محوری خط لوله را از فلنج‌های دو طرف عبور می‌دهند، بدون این‌که این نیرو به تجهیز مجاور منتقل شود
- ⚙فلنج‌های داخلی و خارجی و میانی می‌توانند از چدن داکتیل EN-GJS-400-15 (GGG40) یا فولاد کربنی St37-2 ساخته شوند؛ انتخاب بین این دو بر اساس نیاز پروژه و سفارش مشتری انجام می‌شود
- ⚙طیف سایزی بسیار وسیع از DN50 تا DN2000 (معادل NPS2 تا NPS80)، مناسب هم خطوط ساختمانی و هم پروژه‌های بزرگ آبرسانی
- ⚙پوشش رنگ پودری اپوکسی الکترواستاتیک با ضخامت حداقل ۲۵۰ میکرون و گواهینامه مجاز آب آشامیدنی (Food Grade)
- ⚙تست هیدرواستاتیک بدنه مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208 و در فشار 1.5 برابر فشار اسمی (1.5×PN) انجام می‌شود
! نکات قابل توجه
- ⚙این نسخه (تیپ F1، فشار PN10) برای سیالات غیرخورنده مانند آب خام، آب آشامیدنی و فاضلاب طراحی شده؛ برای سیالات خورنده یا فشارهای بالاتر، باید با میراب هماهنگی جداگانه صورت گیرد
- ⚙دمای کارکرد این محصول تا ۷۰ درجه سانتی‌گراد است؛ برای سیالات با دمای بالاتر، استعلام جداگانه لازم است
- ⚙وزن این قطعه در سایزهای بزرگ (از DN1200 به بالا) به بیش از ۸۰۰ کیلوگرم می‌رسد؛ برای حمل و نصب باید تجهیزات بالابر مناسب در نظر گرفته شود
- ⚙لاستیک آب‌بندی به‌صورت استاندارد EPDM است؛ در صورت نیاز به NBR باید هنگام سفارش صراحتاً اعلام شود
جمع‌بندی
برای پروژه‌هایی که نیاز به نصب، سرویس یا تعویض دوره‌ای شیرآلات و تجهیزات روی خط لوله دارند، اتصال قابل پیاده کردن PN10 تیپ F1 میراب با بدنه سه‌تکه و طول قابل تنظیم، راه‌حلی عملی برای اجتناب از برش و جوشکاری مجدد خط است؛ پیش از سفارش، جنس فلنج (چدن داکتیل یا فولاد کربنی) و سایز دقیق خط را با کارشناسان فنی هماهنگ کنید.
DISMANTLING JOINT TYPE F1 FLANGED RF PN 10
مشخصات کلی (طبق برگه مشخصات رسمی میراب — FDJ-F1-50-2000-10)
مورد
مشخصه
نوع اتصال قابل پیاده
F1
فشار کاری بدنه
PN 10
سایز
DN 50 – DN 2000 (NPS 2 – NPS 80)
استاندارد اتصال
DIN EN 1092-2 (DIN 2501) PN10
نوع اتصال
فلنجی، RF
دمای کارکرد
تا ۷۰ درجه سانتی‌گراد
سیال مجاز
آب خام، آب آشامیدنی، فاضلاب، سیالات غیرخورنده
استاندارد طراحی
استاندارد میراب (Mirab Std.)
تست هیدرواستاتیک
مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208، تست بدنه در 1.5×PN
پوشش رنگ
اپوکسی پودری الکترواستاتیک RAL 5005، حداقل ۲۵۰ میکرون، مجاز آب آشامیدنی

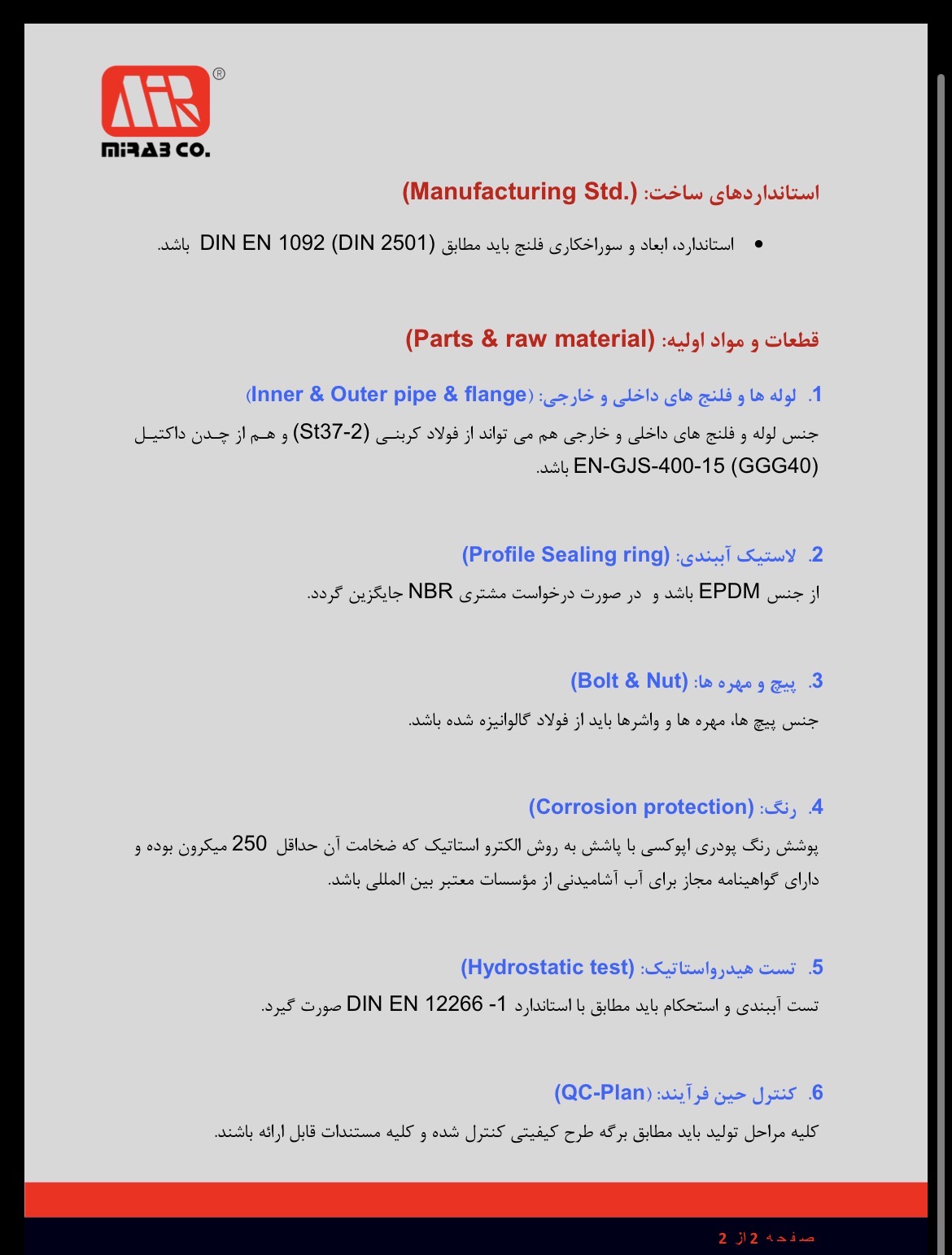

جنس قطعات (طبق برگه مشخصات رسمی میراب)
قطعه
جنس / استاندارد
فلنج داخلی، میانی و خارجی
چدن داکتیل DIN EN 1563 GJS-400-15 (GGG40) یا فولاد کربنی EN 10025 S235JR (ST37-2)
پروفیل لاستیک آب‌بندی
EPDM (به سفارش: NBR)
پیچ، مهره و واشر
DIN ISO 898-1، حداقل Gr. 4.6، فولاد گالوانیزه
طبق برگه استانداردهای ساخت میراب، ابعاد و سوراخکاری فلنج باید مطابق DIN EN 1092 (DIN 2501) باشد و کلیه مراحل تولید مطابق طرح کنترل کیفی (QC-Plan) و با مستندات قابل ارائه کنترل می‌شود.
جدول کامل ابعاد و وزن (PN10)
DN mm
ØD mm
ØK mm
d2
n
L mm
S mm
V mm
Wgt. kg
50
165
125
M16
4
180
280
±25
10
65
185
145
M16
4
180
280
±25
12
80
200
160
M16
8
200
310
±25
16
100
220
180
M16
8
200
310
±25
18
125
250
210
M16
8
200
310
±25
22
150
285
240
M20
8
200
320
±25
29
200
340
295
M20
8
220
350
±25
44
250
400
350
M20
12
220
360
±25
55
300
455
400
M20
12
220
360
±25
70
350
505
460
M20
16
230
360
±25
84
400
565
515
M24
16
230
390
±25
105
450
615
565
M24
20
250
400
±25
126
500
670
620
M24
20
260
410
±25
143
600
780
725
M27
20
260
420
±25
196
700
895
840
M27
24
260
420
±25
245
800
1015
950
M30
24
290
460
±25
340
900
1115
1050
M30
28
290
470
±25
390
1000
1230
1160
M33
28
290
480
±25
530
1200
1455
1380
M36
32
320
535
±25
833
1400
1675
1590
M39
36
360
590
±25
942
1600
1915
1820
M45
40
390
600
±25
1390
1800
2115
2020
M45
44
400
650
±25
1649
2000
2325
2230
M45
48
410
680
±25
1950
L = طول فلنج‌به‌فلنج در حالت استاندارد، V = میزان تنظیم مجاز طول (±)، S = طول کل قابل کشش، Wgt. = وزن تقریبی هر واحد. مقادیر بر اساس برگه مشخصات رسمی FDJ-F1-50-2000-10 (بازبینی 00، ژانویه 2023) است.
📖
