نوع محصول:شیر پروانهای ویفری لاگ گیربکسی (Lug Type Butterfly Valve)
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد:گیربکسی دستی (Worm Gear Operator)

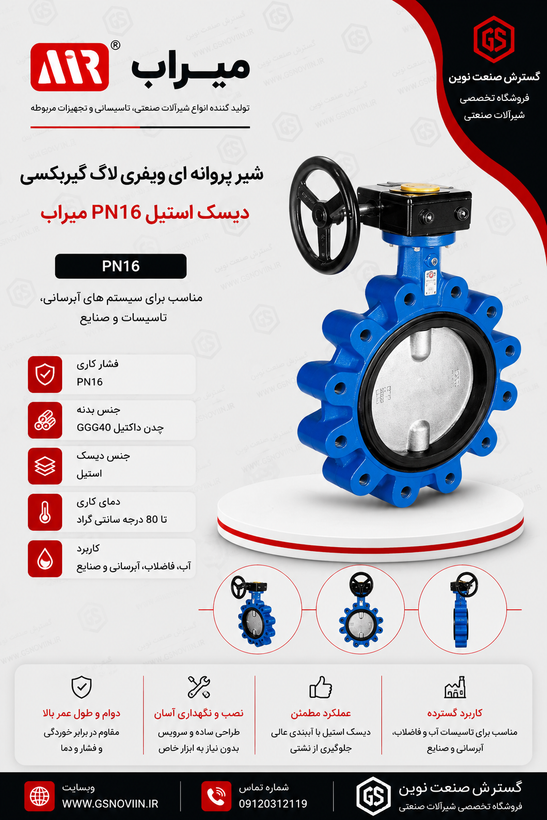

شیر ویفری لاگ گیربکسی دیسک استیل PN16 میراب
Mirab Wafer Lug Gear Butterfly Valve PN16 Stainless Steel Disc
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر پروانهای ویفری لاگ گیربکسی (Lug Type Butterfly Valve)
برند
میراب (MIRAB)
فشار اسمی
PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد
گیربکسی دستی (Worm Gear Operator)
نوع شیر
پروانهای لاگ (Lug Type)
نوع اتصال
لاگ (Lugged)
جنس بدنه
چدن داکتیل EN-GJS-400-15 (GGG40) مطابق DIN EN 1563
جنس دیسک
DN20 تا DN200: استنلس استیل ASTM A351 CF8 (1.4308) / DN250 تا DN600: چدن داکتیل GGG40
جنس شافت (Stem)
استنلس استیل AISI 420 (1.4021)
جنس سیت / آببندی
EPDM
پوشش بدنه
اپوکسی پودری الکترواستاتیک (Fusion Bonded Epoxy)
کلاس آب بندی
Bubble Tight Shut-Off (نشتی صفر)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود 10- تا 110+ درجه سانتیگراد
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب، هوای فشرده و سیالات غیرخورنده
وضعیت کاری
قطع و وصل و تنظیم جریان
نوع نصب
بین دو فلنج یا انتهای خط (Dead-End Service)
ویژگی خاص
قابلیت نصب مستقل در انتهای خط به دلیل طراحی لاگ
عملکرد شیر
قطع و وصل (On-Off)
آب بندی
قطع و وصل (On-Off)
نوع طراحی
Concentric
آب بندی شفت
O-Ring (NBR)
بوش
Steel-PTFE / C95200
درپوش گیربکس
آلومینیوم
پوشش رنگ
رنگ پودری اپوکسی الکترواستاتیک RAL5005
ضخامت رنگ
حداقل 250 میکرون (در استاندارد فارسی)
نحوه بسته شدن
ساعتگرد (Clockwise Close)
زاویه عملکرد
0 تا 90 درجه
تست هیدرواستاتیک
DIN EN 12266-1 / API 598
استاندارد طراحی
DIN EN 593 / API 609 Category A
استاندارد فلنج
DIN EN 1092-2
استاندارد رنگ
Food Grade
استاندارد تست
EN 12266-1
استاندارد Face to Face
DIN EN 558 Series 20 / API 609 Cat.A
استاندارد نصب عملگر
ISO 5211
توضیحات
شیر پروانهای ویفری لاگ گیربکسی PN16 دیسک استیل میراب — برای انشعابها و انتهای خط بزرگقطر
✓ کالای اصل میراب ✓ مناسب نصب انتهای خط ✓ عملگر گیربکسی کمنیرو ✓ دیسک استینلس استیل
این محصول یکی از مدلهای خانواده شیر پروانهای برند میراب است که در فروشگاه گسترش صنعت نوین عرضه میشود. برای مشاهده کامل شیرهای پروانهای میراب (اهرمی، گیربکسی، لاگ، برقی و پنوماتیک) به صفحه شیرآلات پروانهای میراب مراجعه کنید.
📄
کاتالوگ کامل شیرهای پروانهای ویفری میراب (PDF)
شامل جداول ابعاد، جنس قطعات، استانداردها و مشخصات فنی همه مدلها (اهرمی، گیربکسی، لاگ، پنوماتیک)
در انشعابهای بزرگقطر یا انتهای خطوطی که چرخاندن دستی شیر سخت است، ترکیب لاگ (برای نصب انتهای خط) و گیربکس (برای کاهش نیروی لازم) بهترین راهحل است. شیر پروانهای لاگ گیربکسی میراب با بدنه چدن داکتیل EN 1563 / EN-GJS-400-15 و دیسک استینلس استیل ASTM A351 Gr.CF8، دقیقاً برای همین کاربرد طراحی شده است.
چرا لاگ + گیربکسی؟
شیر لاگ بهجای سوراخ ساده، فلنج رزوهدار دارد؛ یعنی میتوانید یک طرف لوله را کاملاً باز کنید (برای تعمیر یا اضافه کردن انشعاب) بدون اینکه شیر از جایش کنده شود یا فشار خط اصلی از دست برود. وقتی این ویژگی با گیربکس حلزونی ترکیب میشود، حتی در سایزهای بزرگ هم باز و بسته کردن شیر با نیروی کمی امکانپذیر است و نشانگر ۰ تا ۹۰ درجه همیشه میزان بازشدگی را نشان میدهد.
کاربردها
- کشاورزی: ایستگاههای پمپاژ و انشعابهای بزرگقطر که جداسازی مستقل نیاز دارند.
- آب و فاضلاب شهری: نصب در انتهای خطوط انتقال و توزیع، جایی که فلنج مقابل همیشه وجود ندارد.
- تاسیسات صنعتی: ایزولهسازی تجهیزات بزرگ برای سرویس، بدون توقف کل خط تولید.
استانداردهای ساخت
- بدنه: چدن داکتیل EN 1563 / EN-GJS-400-15
- دیسک: استینلس استیل ASTM A351 Gr.CF8
- ابعاد فلنج اتصال: DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150
- طول شیر: ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰
- فلنج نصب گیربکس: ISO 5211
- تست فشار کارخانهای: DIN EN 12266-1 — برای PN16، تست فشار با آب ۱۸ بار و تست آببندی ۱۶ بار
راهنمای خرید
- قطر لوله (DN): باید دقیقاً با قطر داخلی لوله شما یکسان باشد (رنج موجود: DN20 تا DN300).
- لاگ یا ویفری: اگر احتمال دارد یک طرف خط بدون فلنج بماند یا نیاز به باز کردن تکطرفه دارید، لاگ را انتخاب کنید.
- اهرمی یا گیربکسی: برای سایزهای بزرگ یا فشار بالا که چرخاندن دستی سخت میشود، گیربکسی راحتتر است.
- فشار کاری خط: برای فشار تا ۱۰ بار، مدل PN10 اقتصادیتر است؛ این مدل PN16 برای فشار تا ۱۶ بار مناسب است.
راهنمای نصب
- پیچهای هر طرف را جداگانه و مستقیم به رزوههای بدنه شیر ببندید.
- جهت چرخش فلکه برای بسته شدن، ساعتگرد است.
- هرگز از واشر آببندی (گسکت) استفاده نکنید؛ لاستیک داخل بدنه خودش این کار را انجام میدهد.
سوالات متداول
چرا باید هزینه بیشتری برای لاگ + گیربکسی بدهم؟
اگر انشعاب یا انتهای خط شما بزرگقطر است و نیاز دارید بدون قطع کل خط سرویس شود، این ترکیب هم زمان و هم هزینه تعمیرات آینده را کاهش میدهد.
کجا میتوانم مشخصات کامل فنی و جداول ابعاد را ببینم؟
کاتالوگ کامل PDF شامل تمام جداول ابعاد، جنس قطعات و استانداردها را میتوانید از دکمه بالای همین صفحه دانلود کنید.
برای انتخاب سایز و مشخصات دقیق پروژهتان، همین حالا با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدمحصولات مرتبط از خانواده شیر پروانهای میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر پروانهای ویفری لاگ گیربکسی PN16 دیسک استیل میراب — مدل BCW-LG
معروف به شیر پروانهای لاگ گیربکسی میراب، Gear Operated Lug Type Butterfly Valve و شیر پروانهای انتهای خط با فلکه در تأسیسات آب، فاضلاب و صنعتی
کاتالوگ رسمی میراب — مشخصات کلی شیر لاگ گیربکسی
دیتاشیت فنی — ابعاد و سوراخکاری فلنج PN16
استانداردهای ساخت و جنس قطعات
فشار کاریPN 16
رنج DN20 – 300
بدنهDuctile Iron
دیسکStainless Steel
✓ نقاط قوت
- ⚙فلنج رزوهدار (Lug) اجازه میدهد شیر در انتهای خط یا یک انشعاب نصب شود و بدون کنده شدن، یک طرف لوله باز شود
- ⚙مجهز به گیربکس حلزونی با نشانگر ۰ تا ۹۰ درجه؛ باز و بسته کردن سایزهای بزرگ با نیروی کم
- ⚙دیسک از جنس استینلس استیل، مقاومتر در برابر خوردگی و سایش نسبت به دیسک چدنی؛ مناسب آب شرب
- ⚙بدنه از چدن داکتیل EN 1563 / EN-GJS-400-15، مناسب فشار کاری تا ۱۶ بار
- ⚙لاستیک آببندی U-شکل قابل تعویض، بدون نیاز به واشر (گسکت)
- ⚙ترکیب لاگ + گیربکس، انتخاب مناسب برای انشعابهای بزرگقطر که دسترسی و ایزولهسازی راحت اهمیت دارد
! نکات قابل توجه
- ⚙اگر فشار کاری خط لوله شما حداکثر ۱۰ بار است، مدل PN10 اقتصادیتر است
- ⚙برای آب خام و کاربردهای عمومی که نیازی به مقاومت خوردگی بالا نیست، نسخه دیسک چدنی همین مدل ارزانتر است
- ⚙برای سایزهای کوچک و عملکرد سریع، مدل لاگ اهرمی سبکتر و اقتصادیتر است؛ گیربکس بیشتر برای سایزهای بزرگتر توجیه دارد
- ⚙مانند سایر شیرهای پروانهای، هرگز از واشر آببندی (گسکت) استفاده نکنید
تفاوت با لاگ اهرمی همین سری در مدل اهرمی، شیر مستقیماً با دسته دستی باز و بسته میشود که برای سایزهای کوچک تا متوسط سریع و کافی است. در مدل گیربکسی، یک جعبهدنده حلزونی گشتاور لازم برای چرخاندن پروانه را کاهش میدهد؛ برای سایزهای بزرگ یا انشعابهایی که فشار سیال باز/بسته کردن با دست را سخت میکند، گزینه مناسبتری است. هر دو مدل از فلنج رزوهدار لاگ استفاده میکنند و برای نصب انتهای خط مناسباند.
جمعبندی
برای انشعابها و انتهای خطوط بزرگقطر آب شرب یا صنعتی با فشار کاری تا ۱۶ بار که هم نیاز به ایزولهسازی مستقل دارید و هم باز/بسته کردن دستی سخت است، شیر پروانهای لاگ گیربکسی میراب با دیسک استینلس استیل و بدنه چدن داکتیل EN1563 گزینهای مطمئن است.
BCW-LG LUG + GEARBOX STAINLESS STEEL DISC ISO 5211 GEARBOX FLANGE PN 16 DN 20-300
جدول کامل ابعاد و سوراخکاری فلنج PN16 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN
ØD فلنج
øk سوراخ
رزوه
L طول
A
B
ØG گیربکس
وزن(kg)
20
105
75
M12
33
104
60
65
3.3
25
115
85
M12
33
104
60
65
3.5
32
140
100
M16
33
104
60
65
3.8
40
150
110
M16
33
113
70
65
4
50
165
125
M16
43
126
82
65
4.8
65
185
145
M16
46
136
92
65
5.3
80
200
160
M16
46
159
104
90
7.3
100
220
180
M16
52
167
113
90
9.5
125
250
210
M16
56
181
127
90
10.7
150
285
240
M20
56
203
152
90
14.2
200
340
295
M20
60
228
176
90
19.1
250
405
355
M24
68
266
214
125
36.2
300
460
410
M24
78
293
239
125
41.7
برای دیدن ستونهای بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلیمتر (mm) است. ستون «رزوه» قطر و گام سوراخهای پیچ روی فلنج شیر است (رزوهدار، مخصوص نصب انتهای خط). این جدول تا DN300 است؛ سایزهای بزرگتر (DN350 تا DN1000) نیز طبق کاتالوگ رسمی میراب با گیربکس عرضه میشوند. تست فشار طبق DIN EN 12266-1 برای PN16: تست فشار با آب ۱۸ بار، تست آببندی ۱۶ بار.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563 / EN-GJS-400-15
دیسک (پروانه)
استینلس استیل ASTM A351 Gr.CF8
شفت
استینلس استیل — DIN EN 10088-3 / 1.4021
لاستیک آببندی
EPDM (به سفارش: NBR)
نوع سوراخ فلنج
رزوهدار (Lug) — مناسب نصب انتهای خط بدون فلنج مقابل
استاندارد ابعاد فلنج اتصال
DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150
استاندارد طول شیر
DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1)
عملگر (Actuator)
گیربکس حلزونی، Part-Turn، نشانگر ۰ تا ۹۰ درجه، فلنج مطابق ISO 5211، چرخش ساعتگرد برای بسته شدن
کاربرد
قطعووصل و ایزولهسازی انشعاب یا انتهای خط آب شرب، آب خام، آب و فاضلاب و کشاورزی در سایزهای بزرگتر
