نام محصول:شیر پروانهای لاگ (Lug Type Butterfly Valve)
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
مدل عملکرد:اهرمی دستی (Hand Lever)

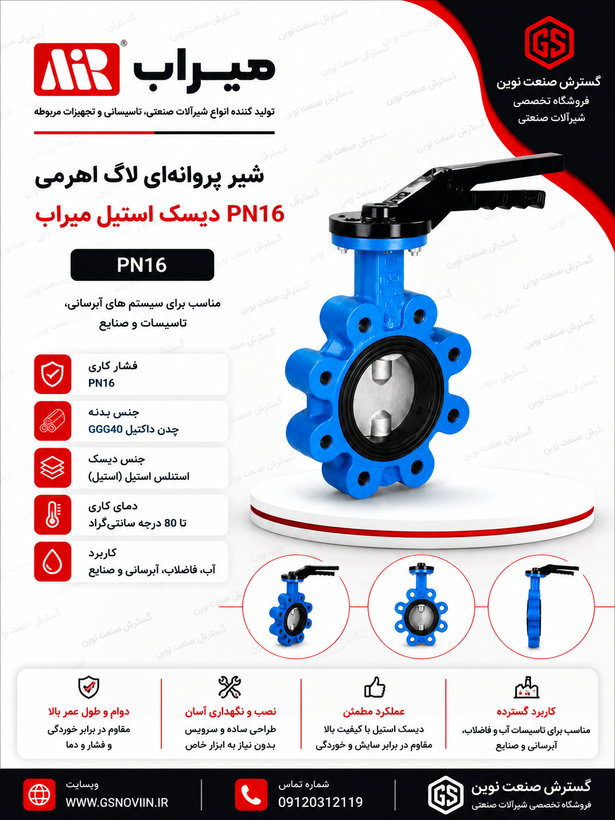

شیر پروانهای لاگ اهرمی PN16 دیسک استیل میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر پروانهای لاگ اهرمی PN16 دیسک استیل میراب — مدل BCW-L
معروف به شیر پروانهای لاگ میراب، Lug Type Butterfly Valve و شیر پروانهای انتهای خط در تأسیسات آب، فاضلاب و کشاورزی

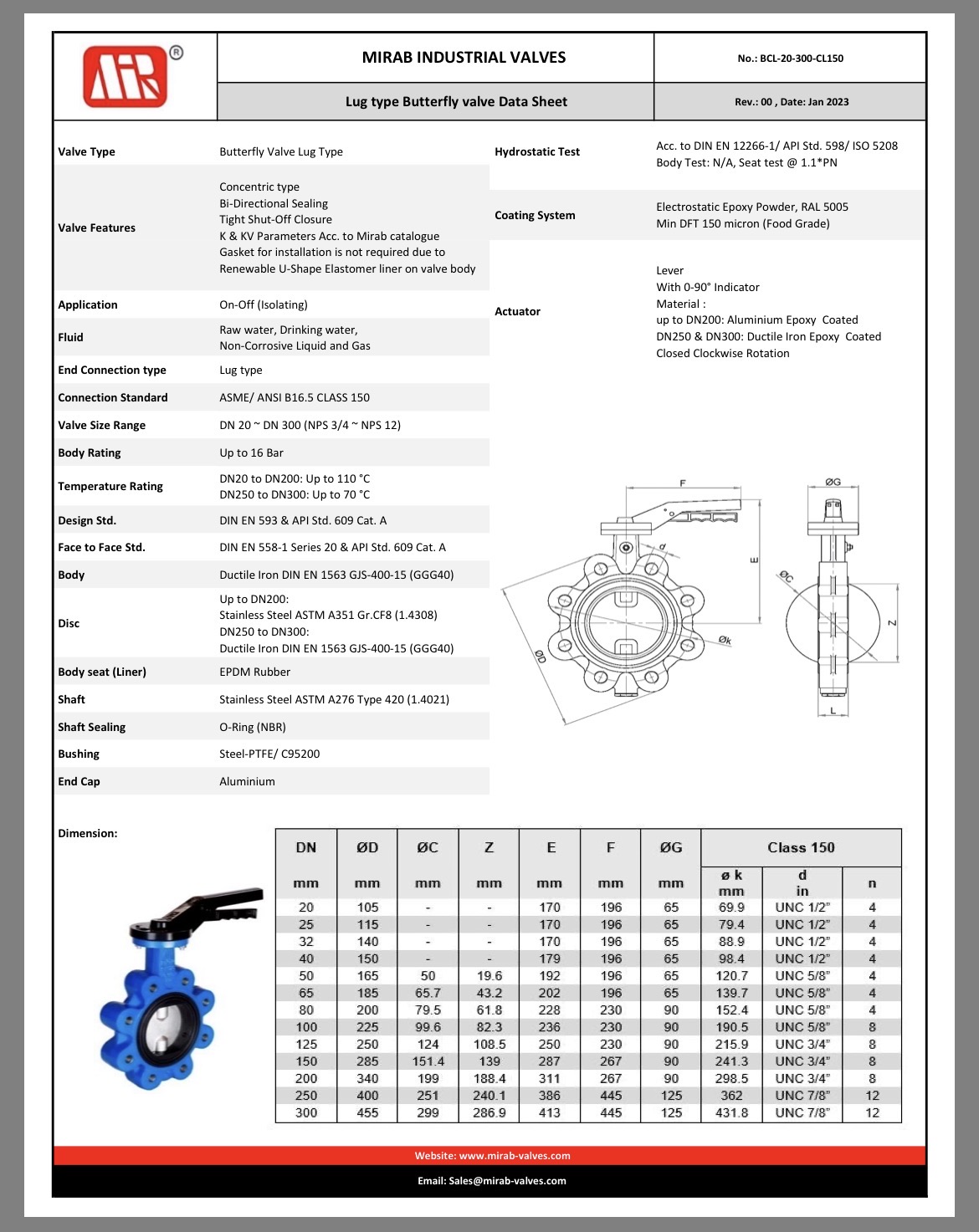

کاتالوگ رسمی میراب — مشخصات کلی شیر لاگ اهرمی

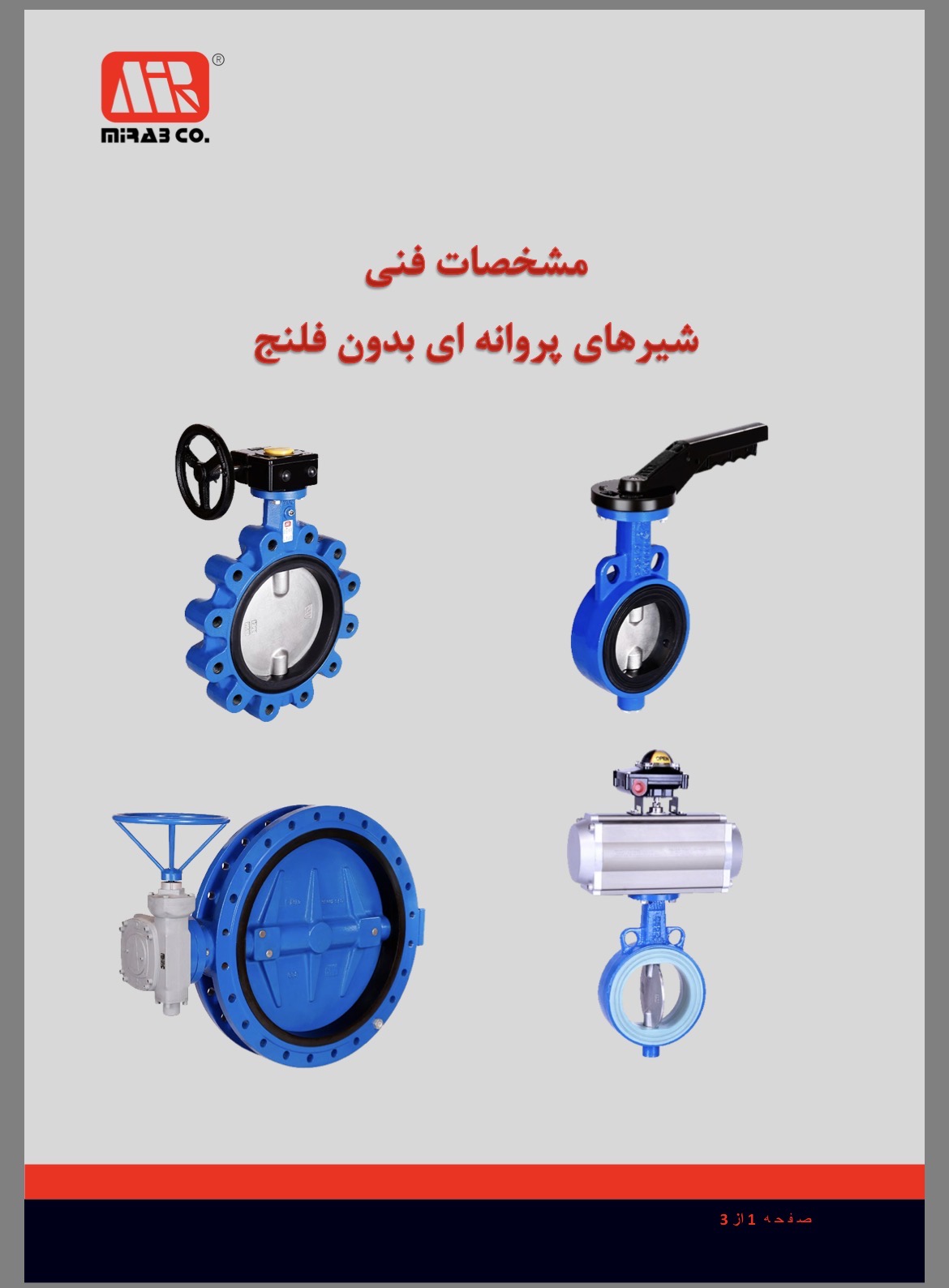

دیتاشیت فنی — ابعاد و سوراخکاری فلنج PN16

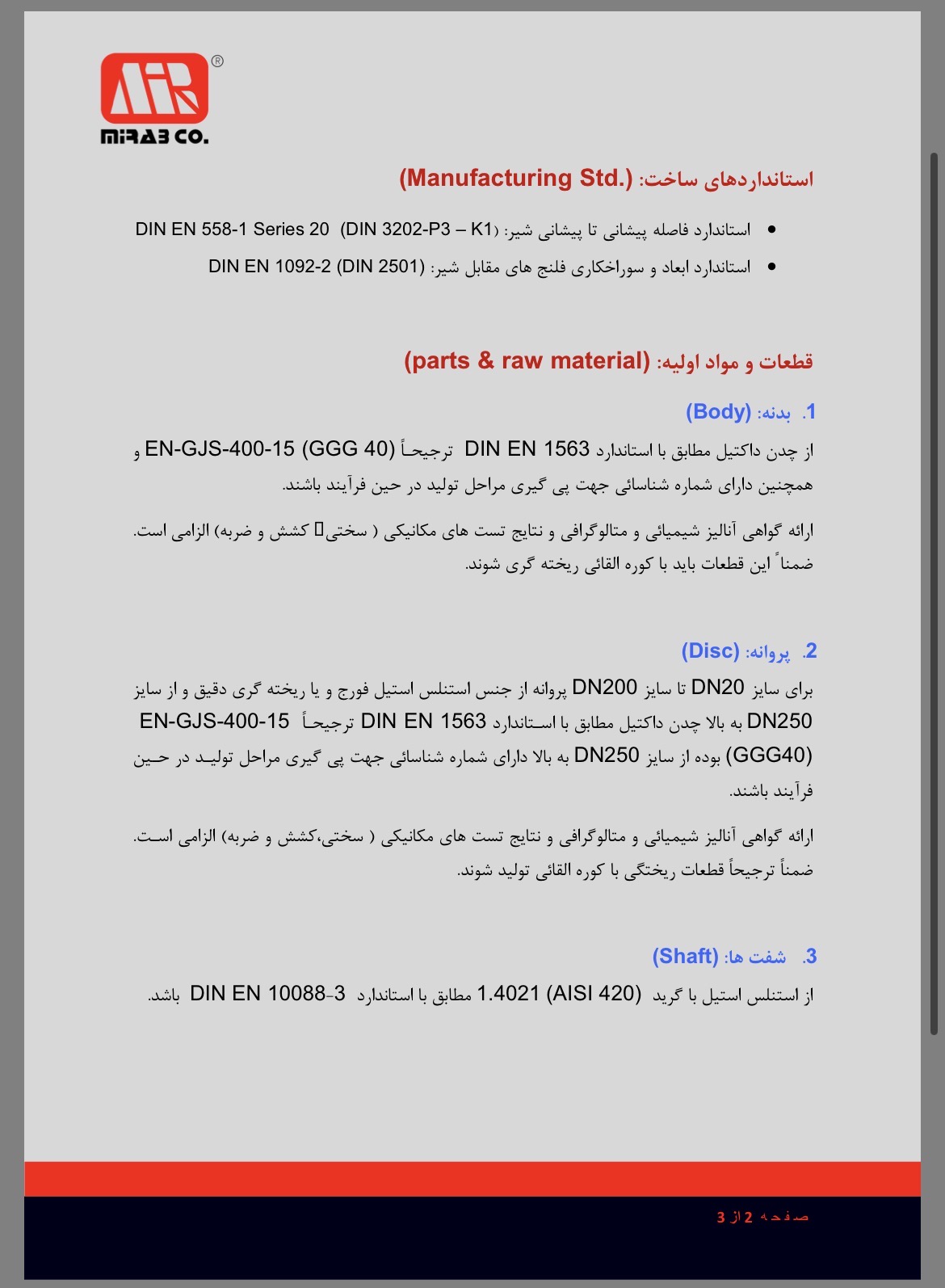

استانداردهای ساخت و جنس قطعات
فشار کاریPN 16
رنج DN20 – 300
بدنهDuctile Iron
دیسکStainless Steel
✓ نقاط قوت
- ⚙سوراخهای فلنج این شیر رزوهدار است (نه ساده مثل مدل ویفری)؛ یعنی میتوانید آن را در انتهای خط لوله نصب کنید، حتی اگر فلنج طرف دیگر وجود نداشته باشد
- ⚙مناسب برای کشاورزانی که میخواهند یک شاخه از خط لوله را باز کنند یا سرویس کنند، بدون اینکه نیاز باشد کل خط را قطع کنند
- ⚙دیسک از جنس استینلس استیل، مقاومتر در برابر خوردگی و سایش از دیسک چدنی، مناسب آب شرب و سیالات حساستر
- ⚙بدنه از چدن داکتیل مقاوم EN 1563 / EN-GJS-400-15، برای فشار کاری تا ۱۶ بار
- ⚙لاستیک آببندی U-شکل قابل تعویض، بدون نیاز به واشر (گسکت) اضافه
- ⚙باز و بسته کردن سریع با اهرم دستی، بدون نیاز به برق یا گیربکس
! نکات قابل توجه
- ⚙برای فشار کاری بالای ۱۶ بار یا سایزهای خیلی بزرگ، مدل گیربکسی بهجای اهرمی مناسبتر است
- ⚙اگر فشار خط شما حداکثر ۱۰ بار است، مدل PN10 اقتصادیتر است و نیازی به PN16 نیست
- ⚙برای آب خام و کاربردهای عمومی که نیازی به مقاومت خوردگی بالا نیست، نسخه دیسک چدنی همین مدل ارزانتر است
- ⚙مانند سایر شیرهای پروانهای، از واشر آببندی (گسکت) استفاده نکنید؛ لاستیک داخل بدنه خودش این کار را انجام میدهد
تفاوت شیر لاگ با شیر ویفری شیر ویفری فقط با پیچهای عبوری بین دو فلنج نگه داشته میشود و اگر یک طرف لوله باز شود، شیر میافتد. شیر لاگ بهجای سوراخ ساده، رزوه دارد و از هر طرف با پیچ جداگانه به فلنج بسته میشود؛ یعنی میتوان یک طرف لوله را کاملاً باز کرد (مثلاً برای تعمیر یا اضافه کردن انشعاب) بدون اینکه شیر از جای خودش کنده شود یا فشار خط اصلی از دست برود. برای همین به آن «انتهای خط» هم میگویند.
جمعبندی
برای خطوط کشاورزی، آب و فاضلاب و صنعتی که نیاز دارید یک انشعاب یا انتهای خط را جداسازی و تعمیر کنید بدون قطع کل خط، و برای آب شرب یا سیالاتی که مقاومت خوردگی بالاتر میخواهند، شیر پروانهای لاگ اهرمی میراب با دیسک استینلس استیل و فشار کاری تا ۱۶ بار گزینه مطمئنی است.
BCW-L LUG TYPE STAINLESS STEEL DISC ISO 5752 SERIES 20 PN 16 DN 20-300
جدول کامل ابعاد و سوراخکاری فلنج PN16 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN
ØD فلنج
øk سوراخ
رزوه
n
L طول
A
B
وزن(kg)
20
105
75
M12
4
33
104
60
3.3
25
115
85
M12
4
33
104
60
3.5
32
140
100
M16
4
33
104
60
3.8
40
150
110
M16
4
33
113
70
4
50
165
125
M16
4
43
126
82
4.8
65
185
145
M16
4
46
136
92
5.3
80
200
160
M16
8
46
159
104
7.3
100
220
180
M16
8
52
167
113
9.5
125
250
210
M16
8
56
181
127
10.7
150
285
240
M20
8
56
203
152
14.2
200
340
295
M20
12
60
228
176
19.1
250
405
355
M24
12
68
266
214
36.2
300
460
410
M24
12
78
293
239
41.7
برای دیدن ستونهای بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلیمتر (mm) است. ستون «رزوه» قطر و گام سوراخهای پیچ روی فلنج شیر است (رزوهدار، مخصوص نصب انتهای خط). تست فشار طبق DIN EN 12266-1 برای PN16: تست فشار با آب ۱۸ بار، تست آببندی ۱۶ بار.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563 / EN-GJS-400-15
دیسک (پروانه)
استینلس استیل ASTM A351 Gr.CF8
شفت
استینلس استیل — DIN EN 10088-3 / 1.4021
لاستیک آببندی
EPDM (به سفارش: NBR)
نوع سوراخ فلنج
رزوهدار (Lug) — مناسب نصب انتهای خط بدون فلنج مقابل
استاندارد ابعاد فلنج اتصال
DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150
استاندارد طول شیر
DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1)
نوع عملگر
اهرم دستی (قابل ارتقا به گیربکس، عملگر برقی یا پنوماتیک)
کاربرد
قطعووصل و ایزولهسازی انشعاب یا انتهای خط آب شرب، آب خام، آب و فاضلاب و کشاورزی
