نوع محصول:شیر پروانه‌ای گیربکسی (Butterfly Valve – Gear Operated)
برند:میراب (MIRAB)
نوع شیر:Butterfly Valve Wafer Type
نوع عملکرد:گیربکسی حلزونی (Worm Gear Operator)

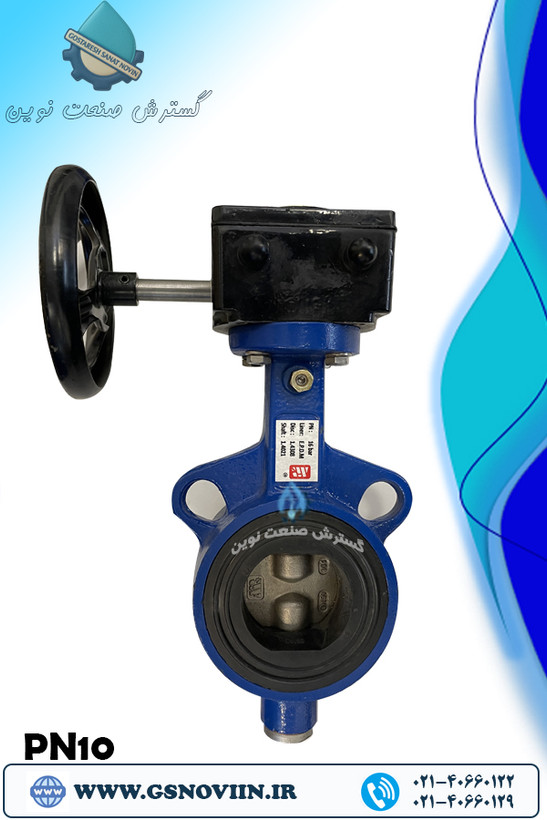

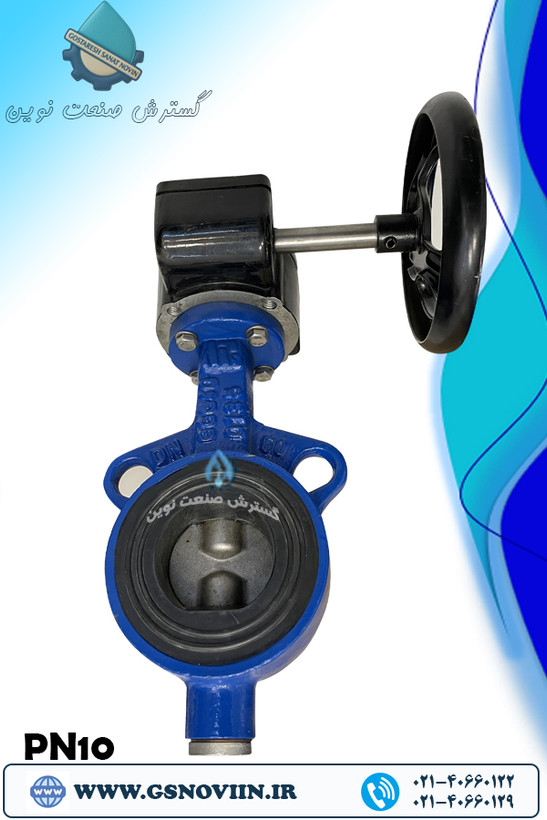

شیر پروانه ای گیربکسی PN10 دیسک چدن میراب
Mirab Gear Butterfly Valve PN10 Cast Iron Disc
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر پروانه‌ای گیربکسی (Butterfly Valve – Gear Operated)
برند
میراب (MIRAB)
نوع شیر
Butterfly Valve Wafer Type
نوع عملکرد
گیربکسی حلزونی (Worm Gear Operator)
فشار اسمی
PN10 (حداکثر فشار کاری 10 بار)
نوع اتصال
ویفری (بین دو فلنج)
جنس بدنه
چدن داکتیل (Ductile Iron GJS-400-15 / GGG40)
جنس دیسک
چدن داکتیل با پوشش اپوکسی یا نیکل
جنس شافت (Stem)
استنلس استیل AISI 420
جنس سیت (Seat)
EPDM
جنس اورینگ‌ها
EPDM
پوشش بدنه
رنگ اپوکسی پودری الکترواستاتیک RAL 5005 با حداقل ضخامت 150 میکرون
ضخامت پوشش اپوکسی
حداقل 250 میکرون
رنگ پوشش
آبی RAL 5005
کلاس آب بندی
نشتی صفر (Bubble Tight Shut-Off)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
10- تا 110+ درجه سانتی‌گراد
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب، هوای فشرده و سیالات غیرخورنده
وضعیت کاری
قطع و وصل و تنظیم نسبی جریان
نوع نصب
افقی یا عمودی
ویژگی خاص
مناسب برای سایزهای بزرگ با حداقل نیروی عملیاتی به کمک گیربکس
نوع طراحی
هم‌مرکز (Concentric)
استاندارد فلنج
EN 1092-2 / DIN PN10
استاندارد طراحی
DIN EN 593 و API 609 Category A
استاندارد تست
EN 12266-1
استاندارد Face to Face
DIN EN 558-1 Series 20
تست هیدرواستاتیک
DIN EN 12266-1، API 598، ISO 5208
جهت عملکرد
باز و بسته (On-Off)
چرخش گیربکس
ساعتگرد برای بسته شدن
نمایشگر وضعیت
0 تا 90 درجه
فلنج نصب عملگر
EN ISO 5211
بدنه
چدن داکتیل DIN EN 1563 EN-GJS-400-15 (GGG40)
دیسک
چدن داکتیل DIN EN 1563 EN-GJS-400-15 (GGG40)
لاینر
EPDM Rubber
شفت
استنلس استیل ASTM A276 Type 420 (1.4021)
آب بندی شفت
O-Ring از جنس NBR
بوش
Steel-PTFE / C95200
درپوش
آلومینیوم (DN250 تا DN300) / چدن داکتیل (DN350 تا DN400)
توضیحات
توضیحات کامل شیر پروانه‌ای ویفری گیربکسی PN10 دیسک چدن میراب (مدل BCW-G)
شیر پروانه‌ای ویفری گیربکسی میراب برای خطوطی طراحی شده که سایز بزرگ یا فشار سیال، باز و بسته کردن با اهرم دستی را سخت می‌کند. این شیر با بدنه چدن داکتیل مطابق استاندارد DIN EN 1563 GJS-400-15 و دیسک استینلس استیل یا چدن داکتیل (بسته به سایز)، در رنج DN20 تا DN400 و فشار کاری PN10 عرضه می‌شود. یک گیربکس حلزونی (Worm Gear) بین شیر و فلکه چرخشی قرار گرفته که گشتاور لازم برای باز و بسته کردن را به‌شدت کاهش می‌دهد؛ چه یک کشاورز باشید که در ایستگاه پمپاژ با شیر بزرگ سروکار دارید، چه مهندس آب و فاضلاب که به مشخصات فنی دقیق نیاز دارید، این صفحه همه چیزی که برای انتخاب درست لازم است را در اختیارتان می‌گذارد.
شیر پروانه‌ای گیربکسی چیست و چطور کار می‌کند؟
شیر پروانه‌ای (Butterfly Valve) از یک دیسک گرد (پروانه) تشکیل شده که با چرخش حول یک شفت مرکزی، جریان سیال را باز، بسته یا کنترل می‌کند. در مدل «گیربکسی»، به‌جای دسته اهرمی، یک جعبه‌دنده حلزونی با فلکه چرخشی و نشانگر ۰ تا ۹۰ درجه روی شیر نصب شده است. این گیربکس نسبت دوران را کاهش می‌دهد و در ازای چند دور چرخاندن فلکه، پروانه فقط یک‌چهارم دور می‌چرخد؛ به همین دلیل باز و بسته کردن شیرهای بزرگ یا پرفشار با دست، بدون نیاز به نیروی زیاد امکان‌پذیر می‌شود.
کاربردها؛ از کشاورزی تا آب و فاضلاب
- آبیاری و کشاورزی: ایستگاه‌های پمپاژ با سایز خط بزرگ که کنترل دستی سریع دیگر عملی نیست.
- آب و فاضلاب شهری: ایزوله‌سازی بخش‌های شبکه در خطوط انتقال بزرگ‌قطر، مخازن و تصفیه‌خانه‌ها.
- تاسیسات صنعتی: کنترل جریان آب خام، آب شرب و سیالات و گازهای غیرخورنده در خطوط بزرگ‌مقیاس.
استانداردهای ساخت و کنترل کیفیت
- استاندارد طراحی: DIN EN 593 و API Std. 609 Cat. A
- استاندارد طول شیر (Face to Face): DIN EN 558-1 Series 20 / API Std. 609 Cat. A
- استاندارد ابعاد فلنج اتصال: DIN EN 1092 (DIN 2501) PN6/PN10/PN16 و ASME/ANSI B16.5 Class 150
- تست هیدرواستاتیک: مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208، تست صندلی معادل ۱.۱ برابر فشار اسمی
- فلنج نصب گیربکس مطابق استاندارد ISO 5211
راهنمای خرید و انتخاب سایز
- قطر لوله (DN): سایز شیر باید دقیقاً با قطر داخلی لوله شما یکسان باشد.
- فشار کاری خط: این مدل برای فشار تا ۱۰ بار مناسب است؛ برای فشارهای بالاتر مدل PN16 را انتخاب کنید.
- دمای سیال: برای سایزهای DN20 تا DN200 حداکثر دمای مجاز ۱۱۰ درجه سانتی‌گراد و برای DN250 تا DN400 حداکثر ۷۰ درجه سانتی‌گراد است.
- اهرمی یا گیربکسی: برای سایزهای تا حدود DN150 و عملکرد سریع، مدل اهرمی اقتصادی‌تر است؛ برای سایزهای بزرگ‌تر یا کنترل دقیق‌تر بازشدگی، مدل گیربکسی راحت‌تر است.
راهنمای نصب و بهره‌برداری
- شیر را بین دو فلنج لوله در حالت باز قرار دهید تا پروانه در وسط بدنه بایستد؛ نیازی به واشر آب‌بندی (گسکت) نیست.
- جهت چرخش فلکه برای بسته شدن، ساعتگرد (Clockwise) است.
- از نشانگر ۰ تا ۹۰ درجه روی گیربکس برای اطمینان از میزان بازشدگی شیر استفاده کنید.
- نصب در هر جهتی (افقی، عمودی، مایل) امکان‌پذیر است.
نگهداری و سرویس دوره‌ای
لاستیک آب‌بندی این شیر بدون نیاز به باز کردن کامل شیر از خط لوله قابل تعویض است. در بازدیدهای دوره‌ای، عملکرد نرم گیربکس و ثابت ماندن نشانگر روی موقعیت درست را بررسی کنید؛ در صورت مشاهده نشتی جزئی، معمولاً تعویض لاستیک آب‌بندی کافی است و نیازی به تعویض کل شیر نیست.
سوالات متداول درباره شیر پروانه‌ای گیربکسی میراب
چرا باید گیربکسی بخرم وقتی مدل اهرمی ارزان‌تر است؟
در سایزهای بزرگ یا خطوط پرفشار، چرخاندن مستقیم اهرم دستی دشوار یا حتی غیرممکن می‌شود. گیربکس با کاهش نسبت دوران، همان کار را با نیروی بسیار کمتری انجام می‌دهد.
جنس دیسک (پروانه) در همه سایزها یکسان است؟
خیر. تا DN200 از استینلس استیل ASTM A351 Gr.CF8 و از DN250 به بالا از چدن داکتیل استفاده می‌شود.
آیا این شیر برای آب شرب هم مناسب است؟
بله، بر اساس دیتاشیت رسمی، این شیر برای آب خام، آب شرب و سیالات و گازهای غیرخورنده مناسب است.
برای انتخاب سایز، کلاس فشار و نوع عملگر مناسب پروژه‌تان، با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدفروشگاه اینترنتی و حضوری گسترش صنعت نوین
گسترش صنعت نوین نماینده رسمی عرضه شیرآلات صنعتی، تاسیساتی و تجهیزات مرتبط میراب است؛ هم به‌صورت آنلاین از طریق همین فروشگاه، و هم با امکان بازدید حضوری و مشاوره فنی مستقیم پیش از خرید.
🏭
کالای اصل با مستندات فنی
دیتاشیت و کاتالوگ رسمی هر محصول، مطابق استاندارد کارخانه سازنده
🧑🔧
مشاوره فنی تخصصی
راهنمایی برای انتخاب سایز، کلاس فشار و نوع عملگر متناسب با پروژه شما
🏬
امکان بازدید حضوری
مشاهده نمونه فیزیکی محصول و دریافت مشاوره پیش از خرید در محل فروشگاه
فروشگاه اینترنتی
- ثبت سفارش آنلاین ۲۴ ساعته از طریق سایت
- امکان ارسال به سراسر کشور
- پاسخ‌گویی آنلاین به سوالات فنی پیش از خرید
فروشگاه حضوری
- آدرس: [تهران بازار آهن شاداباد مجتمع آواجنرال راسته آواپلاس پلاک ۵۴۲]
- تلفن تماس: [02140660129]
- ساعات کاری: [09:00 تا 06:00]
محصولات مرتبط:
نقد و بررسی
نقد و بررسی تخصصی
شیر پروانه‌ای ویفری گیربکسی PN10 دیسک چدن میراب — مدل BCW-G
معروف به شیر پروانه‌ای با گیربکس میراب، Gear Operated Wafer Butterfly Valve و شیر پروانه‌ای با فلکه در تأسیسات آب، فاضلاب و صنعتی
دیتاشیت رسمی میراب — مشخصات کامل BCW-G
کاتالوگ میراب — انواع عملگر (اهرمی، گیربکسی، برقی، پنوماتیک)
استانداردهای ساخت و جنس قطعات (بدنه، پروانه، شفت)
فشار کاریPN 10
رنج DN20 – 400
بدنهDuctile Iron
عملگرGearbox
✓ نقاط قوت
- ⚙مجهز به گیربکس حلزونی (Worm Gear) با نشانگر باز/بسته ۰ تا ۹۰ درجه؛ باز و بسته کردن سایزهای بزرگ را با نیروی بسیار کمتری نسبت به اهرم دستی ممکن می‌کند
- ⚙طراحی سنتریک با آب‌بندی دوطرفه (Bi-Directional) و قطع جریان کاملاً محکم (Tight Shut-Off)
- ⚙لاستیک آب‌بندی U-شکل قابل تعویض روی بدنه، نیازی به واشر (گسکت) ندارد
- ⚙پوشش رنگ اپوکسی پودری الکترواستاتیک (RAL 5005) با ضخامت حداقل ۱۵۰ میکرون، مقاوم در برابر خوردگی
- ⚙رنج سایز گسترده از DN20 تا DN400 با یک عملگر گیربکسی یکسان از نظر استاندارد اتصال (ISO 5211)
- ⚙تست هیدرواستاتیک مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208 با تست نشتی صندلی معادل ۱.۱ برابر فشار اسمی
! نکات قابل توجه
- ⚙جنس دیسک (پروانه) بر اساس سایز فرق می‌کند: تا DN200 استینلس استیل ASTM A351 Gr.CF8، از DN250 به بالا چدن داکتیل EN1563
- ⚙دمای کاری مجاز نیز بر اساس سایز متفاوت است: DN20 تا DN200 حداکثر ۱۱۰ درجه سانتی‌گراد، DN250 تا DN400 حداکثر ۷۰ درجه سانتی‌گراد
- ⚙درپوش انتهایی (End Cap) در سایزهای تا DN300 از آلومینیوم و در DN350/DN400 از چدن داکتیل است
- ⚙برای سایزهای کوچک (تا حدود DN150) که نیاز به عملکرد سریع دارید، مدل اهرمی سبک‌تر و اقتصادی‌تر است؛ گیربکس بیشتر برای سایزهای بزرگ‌تر یا فشارهای بالاتر توجیه دارد
تفاوت با مدل اهرمی همین سری در مدل اهرمی، شیر مستقیماً با دسته دستی باز و بسته می‌شود که برای سایزهای کوچک تا متوسط (معمولاً تا DN300) سریع و کافی است. در مدل گیربکسی، یک گیربکس حلزونی بین شیر و فلکه قرار می‌گیرد که گشتاور لازم برای چرخاندن پروانه را به‌شدت کاهش می‌دهد؛ به همین دلیل برای سایزهای بزرگ (تا DN400 در این مدل) یا مواردی که فشار سیال باز/بسته کردن با دست را سخت می‌کند، گزینه مناسب‌تری است.
جمع‌بندی
برای خطوط آب، فاضلاب و تاسیسات صنعتی با سایزهای بزرگ (DN150 به بالا) که عملکرد شیر با دست دشوار است یا نیاز به کنترل دقیق‌تر میزان بازشدگی دارید، شیر پروانه‌ای ویفری گیربکسی میراب با بدنه چدن داکتیل EN1563، فلنج مطابق DIN2501/ANSI B16.5 Class150 و فشار کاری PN10، گزینه‌ای مطمئن و کم‌نیرو است.
BCW-G GEAR OPERATED DUCTILE IRON EN1563 API 609 CAT.A PN 10 DN 20-400
جدول کامل ابعاد و مشخصات (طبق دیتاشیت رسمی میراب — BCW-G-20-400-10)
DN (mm)
L (mm)
ØC (mm)
Z (mm)
A (mm)
B (mm)
D (mm)
E (mm)
F (mm)
ØG (mm)
J (mm)
d (mm)
S (mm)
وزن (kg)
20
33
30
—
104
60
57
180
110
65
93
100
45
2.3
25
33
30
—
104
60
66
180
110
65
93
100
45
2.4
32
33
30
—
104
60
76
180
110
65
93
100
45
2.6
40
33
40
17.4
113
70
84
189
110
65
93
100
45
2.9
50
43
50
19.6
126
82
95
202
110
65
93
100
45
3.4
65
46
65.7
43.2
136
92
116
212
110
65
93
100
45
4
80
46
79.5
61.8
159
104
130
235
110
90
103
120
45
5.1
100
52
99.6
82.3
167
113
151
243
110
90
103
120
55
5.9
125
56
124
108.5
181
127
181
257
110
90
103
120
55
7.5
150
56
151.4
139
203
152
205
341
119
90
150
200
80
10.5
200
60
199
188.4
228
176
250
366
119
90
150
200
80
13.2
250
68
251
240.1
266
214
318
435
223
125
190
260
86
29
300
78
299
286.9
293
239
358
463
223
125
190
260
86
33
350
78
341
331.3
332
273
409
492
323
150
230
250
86
52.2
400
102
392
377.6
364
318
472
620
334
175
280
400
119
84
استاندارد فاصله پیشانی تا پیشانی شیر: DIN EN 558-1 Series 20 (DIN 3202-P3-K1) و API Std. 609 Cat. A. استاندارد ابعاد و سوراخ‌کاری فلنج‌های مقابل: DIN EN 1092-2 (DIN 2501). تست هیدرواستاتیک مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208 (تست بدنه: N/A، تست صندلی: ۱.۱ برابر فشار اسمی).
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — DIN EN 1563 GJS-400-15 (GGG40)
دیسک (پروانه)
تا DN200: استینلس استیل ASTM A351 Gr.CF8 (1.4308) — از DN250 تا DN400: چدن داکتیل DIN EN 1563 GJS-400-15 (GGG40)
آب‌بندی بدنه (Liner)
لاستیک EPDM
شفت
استینلس استیل ASTM A276 Type 420 (1.4021)
آب‌بندی شفت
اورینگ NBR
بوش (Bushing)
Steel-PTFE / C95200
درپوش انتهایی
تا DN300: آلومینیوم — DN350/DN400: چدن داکتیل
پوشش رنگ
اپوکسی پودری الکترواستاتیک، RAL 5005، حداقل ضخامت ۱۵۰ میکرون
عملگر (Actuator)
گیربکس حلزونی (Worm Gear)، Part-Turn، نشانگر ۰ تا ۹۰ درجه، آلومینیوم با پوشش اپوکسی، فلنج مطابق ISO 5211، چرخش ساعتگرد برای بسته شدن
استاندارد طول شیر
DIN EN 558-1 Series 20 (DIN 3202-P3-K1) / API Std. 609 Cat. A
استاندارد ابعاد فلنج اتصال
DIN EN 1092 (DIN 2501) PN6/PN10/PN16 و ASME/ANSI B16.5 Class 150
استاندارد طراحی
DIN EN 593 و API Std. 609 Cat. A
دمای کاری مجاز
DN20 تا DN200: تا ۱۱۰ درجه سانتی‌گراد — DN250 تا DN400: تا ۷۰ درجه سانتی‌گراد
کاربرد
قطع‌ووصل (On-Off / Isolating) آب خام، آب شرب و سیالات و گازهای غیرخورنده
