دسته‌بندی: انواع شیرآلات
نوع محصول:شیر پروانه‌ای کلاجی (شیر هندلی)
نوع شیر :پروانه‌ای فلنجی اهرمی (Flanged Butterfly Valve)
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)
شیر هندلی فلنجی PN16 وگ امید گلستان چدن داکتیل GGG40
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر فلکه کشویی زبانه فلزی دا کتیل (هندلی) PN16 وگ امید گلستان — بدنه چدن دا کتیل GGG40
معروف به شیر کشویی هندلی فلنج‌دار، Sliding Gate Valve Ductile Metal Tab و شیر دروازه‌ای دستی وگ گلستان در بازار شیرآلات صنعتی و تأسیسات آب

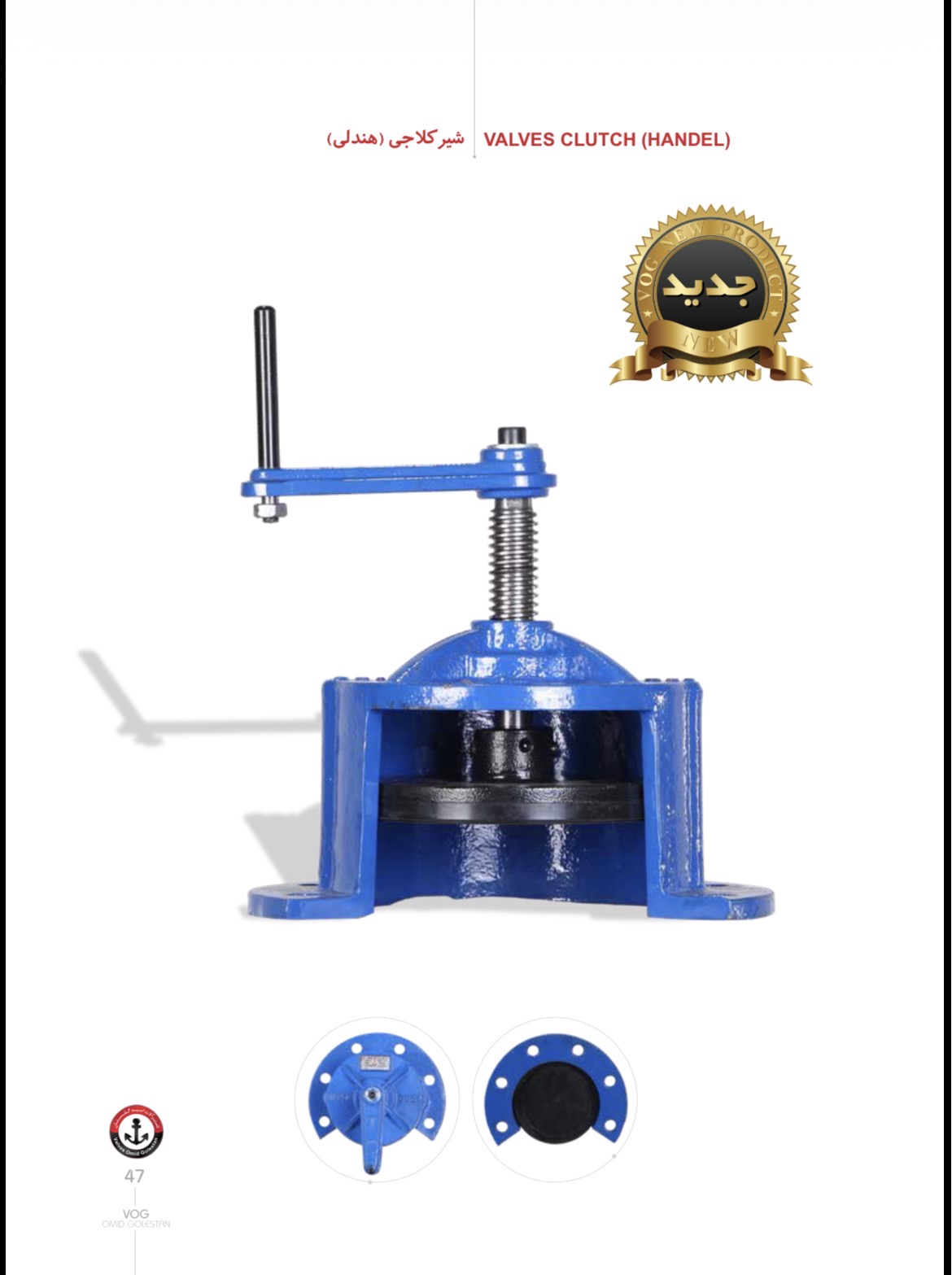

نمای کامل شیر — بدنه چدن دا کتیل، هندویل باز و بست آلومینیوم دایکاست

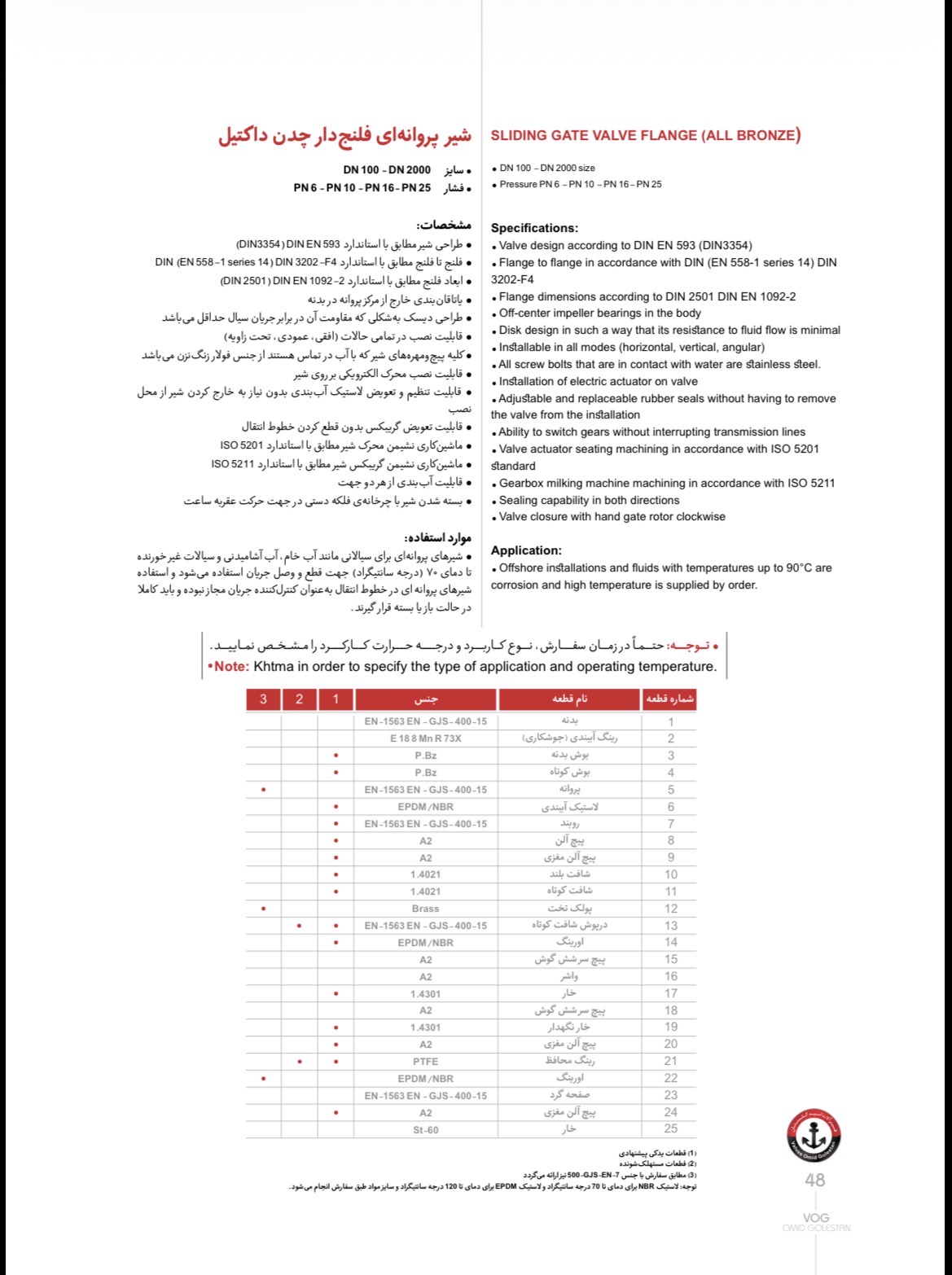

پلاک شناسایی برنزی و فلنج اتصال مطابق DIN 3202-F4
فشار کاریPN 16
جنس بدنهGGG 40
استاندارد طراحیDIN 3352
نوع عملگرHandwheel
✓ نقاط قوت
- ⚓بدنه و درپوش از چدن دا کتیل GGG40، مقاوم در برابر ضربه و فشار بالاتر نسبت به چدن خا کستری معمولی
- ⚓زبانه (وج) شیر از فولاد زنگ‌نزن با نشیمن‌گاه آب‌بندی از آلیاژ برنز فسفری CuSn5pb20، مقاوم در برابر خوردگی و سایش
- ⚓محور شیر (ماردون) از فولاد زنگ‌نزن X20Cr13 با دنده رولینگ Tr-DIN103، عمر مکانیکی بالا در باز و بسته مکرر
- ⚓طراحی و ابعاد فلنج مطابق دو استاندارد هم‌زمان: DIN3352/ایران 3363 و سوراخ‌کاری فلنج مطابق EN1092 (DIN2501-Part1)
- ⚓پوشش رنگ اپوکسی پودری کاملاً فراگیر به‌روش الکترواستاتیک مطابق DIN30677، مقاوم در برابر خوردگی محیطی
- ⚓قابل استفاده برای آب آشامیدنی و سیالات تا دمای 120 درجه سانتی‌گراد
! نکات قابل توجه
- ⚓عملگر این مدل هندویل دستی است؛ برای خطوط نیازمند باز و بسته سریع یا کنترل از راه دور باید مدل گیربکسی یا با محرک برقی سفارش داده شود
- ⚓واشر درپوش استاندارد EPDM یا NBR است؛ برای سیالات یا دماهای خارج از محدوده معمول، جنس واشر باید در زمان سفارش اعلام شود
- ⚓مانند سایر شیرهای کشویی، این مدل صرفاً برای قطع و وصل کامل جریان طراحی شده و نباید در حالت نیمه‌باز برای کنترل دبی استفاده شود
تفاوت با نسخه گیربکسی / برقی نسخه هندلی (دستی) که در این بررسی مورد بررسی قرار گرفته، برای سایزهای متوسط و دسترسی راحت اپراتور مناسب است و در مقایسه با شیر با عملگر گیربکسی یا محرک برقی، هزینه پایین‌تر و سادگی نگهداری بیشتری دارد؛ در مقابل برای سایزهای بزرگ یا خطوطی که باز و بسته کردن مکرر و سریع نیاز دارند، عملگر گیربکسی وگ گلستان با کاهش گشتاور مورد نیاز، انتخاب مناسب‌تری است.
جمع‌بندی
برای تأسیسات آب‌رسانی، آب آشامیدنی و صنعتی که نیاز به قطع و وصل کامل جریان با هزینه اقتصادی و نگهداری ساده دارند، شیر فلکه کشویی زبانه فلزی دا کتیل وگ امید گلستان با بدنه GGG40، مطابق استاندارد DIN3352 و ایران 3363، در فشار کاری PN16 و دمای کاری تا 120 درجه سانتی‌گراد، گزینه‌ای مطمئن و اقتصادی است.
GGG40 BODY HANDWHEEL OPERATED PN 16 DIN 3352 / IRAN 3363 UP TO 120°C
جدول کامل ابعاد و مشخصات (طبق کاتالوگ رسمی وگ امید گلستان — فشار PN16)
| سایز (اینچ) | وزن تقریبی (kg) | ارتفاع L (mm) | F&F (mm) | سنتر سوراخ‌ها (mm) | تعداد سوراخ‌ها | قطر سوراخ‌ها (mm) |
|---|---|---|---|---|---|---|
| 1-1.2" | 1 | 330 | 140 | 110 | 4 | 18 |
| 2" | 11 | 310 | 150 | 125 | 4 | 18 |
| 2-1.2" | 13 | 335 | 170 | 145 | 4 | 18 |
| 3" | 17 | 370 | 180 | 160 | 4.8 | 18 |
| 4" | 23 | 420 | 190 | 180 | 8 | 18 |
| 5" | 30 | 500 | 200 | 210 | 8 | 18 |
| 6" | 37 | 550 | 210 | 240 | 8 | 22 |
| 8" | 61 | 650 | 230 | 295 | 8.12 | 22 |
| 10" | 107 | 880 | 250 | 355 | 12 | 26 |
| 12" | 130 | 960 | 270 | 410 | 12 | 26 |
| 14" | 225 | 1110 | 290 | 470 | 16 | 26 |
| 16" | 280 | 1210 | 310 | 525 | 16 | 30 |
تست هیدرواستاتیک مطابق استاندارد ISO 5208 تا 1.5 برابر فشار اسمی انجام می‌شود. مقادیر «تعداد سوراخ‌ها» در سایزهای 3 و 8 اینچ (4.8 و 8.12) دقیقاً مطابق جدول رسمی کاتالوگ شرکت درج شده است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و درپوش | چدن دا کتیل GGG40 |
| سرفلکه (باز و بست) | آلومینیوم دایکاست |
| مهره شش‌گوش | همراه با 2 عدد اورینگ سیلیکون |
| پیچ‌ها | فولاد مطابق استاندارد DIN 931 |
| واشر درپوش (کلاهک) | EPDM یا NBR |
| رینگ (سیت آب‌بندی) | فسفر برنز CuSn5pb20 |
| زبانه و مهره چهارگوش | فسفر برنز |
| ماردون (محور) شیر | فولاد زنگ‌نزن X20Cr13 (1.4021) — دنده رولینگ Tr-DIN103 |
| پوشش رنگ | اپوکسی پودری الکترواستاتیک مطابق DIN30677 |
استانداردهای مرجع طراحی
طراحی بر اساس استاندارد ایران 3363 (معادل DIN 3352)؛ طول فلنج تا فلنج بر اساس DIN 3202-F4؛ سوراخ‌کاری فلنج‌ها مطابق EN1092 (DIN2501-Part1)؛ پوشش رنگ مطابق DIN 30677؛ تست هیدرواستاتیک مطابق ISO 5208 تا 1.5 برابر فشار اسمی. کاربرد: تأسیسات آب آشامیدنی و سیالات تا دمای 120 درجه سانتی‌گراد؛ برای دمای بالاتر باید در زمان سفارش اعلام شود.
