نوع محصول:شیر آتشنشانی دفنی (Underground Fire Hydrant Valve)
نوع شیر:شیر دفنی آتشنشانی (Underground Fire Hydrant)
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)
شیر آتشنشانی دفنی PN16 وگ امید گلستان
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر آتشنشانی دفنی (چمبری) تیپ B وگ امید گلستان — مطابق استاندارد BS750
معروف به هیدرانت زیرزمینی وگ گلستان، Chamber Fire Hydrant Type B و شیر آتشنشانی مدفون در تأسیسات شهری و صنعتی ضدحریق

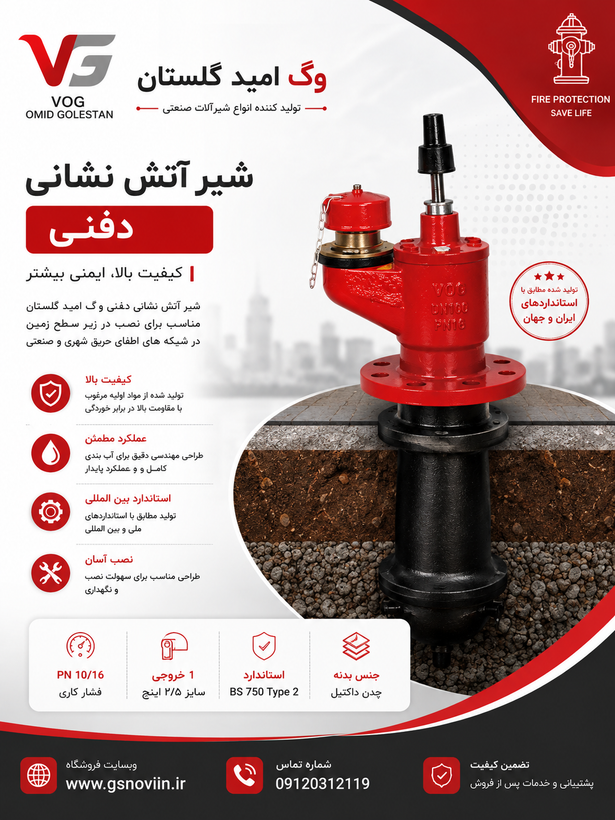

نمای کامل هیدرانت دفنی — بدنه چدن دا کتیل و خروجی برنجی
فلنج اتصال به شبکه مطابق DIN 2633 و پلاک شناسایی
فشار کاریPN 10/16
رنج DN80 / 100
جنس بدنهDuctile Iron
خروجی1×2.5" Brass
✓ نقاط قوت
- ⚓بدنه از چدن دا کتیل مطابق استاندارد DIN1693، مقاوم در برابر فشار شبکه و ضربات مکانیکی ناشی از دفن زیرخاک
- ⚓پوشش اپوکسی پودری الکترواستاتیک هم در سطح داخلی و هم خارجی بدنه اجرا می‌شود؛ محافظت کامل در برابر خوردگی ناشی از رطوبت خاک
- ⚓طراحی مطابق استاندارد بین‌المللی BS750 Type2 که اختصاصاً برای هیدرانت‌های زیرزمینی (چمبری) تدوین شده است
- ⚓فلنج اتصال مطابق DIN2633 و سازگار با هر دو رده فشاری PN10 و PN16، قابل نصب در شبکه‌های با فشار متفاوت
- ⚓تست بازرسی نهایی مطابق EN12266 پیش از خروج از کارخانه انجام می‌شود
- ⚓وزن سبک (حدود 21.5 تا 22.6 کیلوگرم)، به دلیل نبود ستون خروجی روی سطح زمین، مناسب فضاهای شهری با محدودیت جای پیاده‌رو و معابر
! نکات قابل توجه
- ⚓این مدل فقط در سایز DN80 و DN100 عرضه می‌شود؛ سایز DN150 صرفاً در نسخه ایستاده (Type A) موجود است
- ⚓تنها دارای یک خروجی 2.5 اینچ برنجی است؛ برای عملیات اطفاء با نیاز به چند لوله هم‌زمان، نسخه ایستاده با دو خروجی 2.5 اینچ و یک خروجی 4 اینچ مناسب‌تر است
- ⚓به دلیل نصب مدفون، نیاز به ساخت چمبر بازرسی استاندارد و دسترسی مناسب برای تیم آتشنشانی در محل نصب دارد
- ⚓حدا کثر دمای مجاز آب عبوری 70 درجه سانتی‌گراد است
تفاوت با نوع ایستاده (Type A / HU) نسخه دفنی (چمبری) که در این بررسی مورد بررسی قرار گرفته، بر خلاف نوع ایستاده که مطابق استاندارد DIN3222 و به‌صورت روباز با ستون مشخص روی سطح زمین نصب می‌شود، به‌طور کامل داخل چمبر مدفون شده و اثری روی سطح معابر ندارد؛ این ویژگی آن را برای پیاده‌روها، پارکینگ‌ها و فضاهای شهری با محدودیت بصری یا فضایی مناسب‌تر می‌کند. در مقابل، نوع ایستاده با دو خروجی 2.5 اینچ و یک خروجی 4 اینچ، برای عملیات اطفاء حریق سنگین با دبی بالا و دسترسی سریع بدون نیاز به باز کردن دریچه چمبر، گزینه مناسب‌تری است.
جمع‌بندی
برای شبکه‌های آتشنشانی شهری، صنعتی و پارکینگ‌هایی که نیاز به نصب مدفون بدون اشغال فضای روی سطح دارند، شیر آتشنشانی دفنی تیپ B وگ امید گلستان با بدنه چدن دا کتیل مطابق DIN1693، فلنج مطابق DIN2633 و طراحی مطابق استاندارد بین‌المللی BS750 Type2، گزینه‌ای مطمئن و کم‌حجم در فشار کاری PN10 و PN16 است.
CHAMBER TYPE B DUCTILE IRON DIN1693 BS750 TYPE 2 PN 10/16 DN 80-100
جدول کامل ابعاد و مشخصات (طبق کاتالوگ رسمی وگ امید گلستان)
| قطر اسمی DN | قطر فلنج D (mm) | قطر دایره پیچ‌ها K (mm) | تعداد سوراخ‌ها | قطر سوراخ d2 (mm) | ضخامت فلنج b1 (mm) | وزن خالص — تیپ B (kg≈) |
|---|---|---|---|---|---|---|
| 80 | 200 | 160 | 8 | 19 | 22 | 21.5 |
| 100 | 220 | 180 | 8 | 19 | 24 | 22.6 |
ابعاد فلنج مطابق استاندارد DIN2633 برای هر دو رده فشاری PN10 و PN16 یکسان درج شده است. وزن خالص برای تیپ B (دفنی/چمبری) صرفاً برای سایزهای DN80 و DN100 در کاتالوگ رسمی ارائه شده؛ سایز DN150 در جدول وزن این تیپ موجود نیست.
مشخصات فنی و طراحی
| ویژگی | شرح |
|---|---|
| نوع مصرف | آب خام |
| بدنه | چدن دا کتیل مطابق استاندارد DIN1693 |
| ابعاد فلنج | مطابق استاندارد DIN2633 |
| طراحی محصول (تیپ B) | مطابق استاندارد BS750 Type2 |
| تعداد و سایز خروجی | یک عدد خروجی 2.5 اینچ از جنس برنج |
| پوشش ضد زنگ | رنگ اپوکسی پودری الکترواستاتیک، داخلی و خارجی |
| تست بازرسی نهایی | مطابق استاندارد EN12266 |
| حدا کثر دمای کاری | 70 درجه سانتی‌گراد |
| کاربرد | توزیع و تقسیم آب، سیستم ضد حریق، اطفاء حریق، برداشت آب و آبیاری فضای سبز |
