نوع محصول:اتصال قابل پیاده (Dismantling Joint)
نوع اتصال:فلنجی قابل تنظیم (Flanged Dismantling Joint)
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

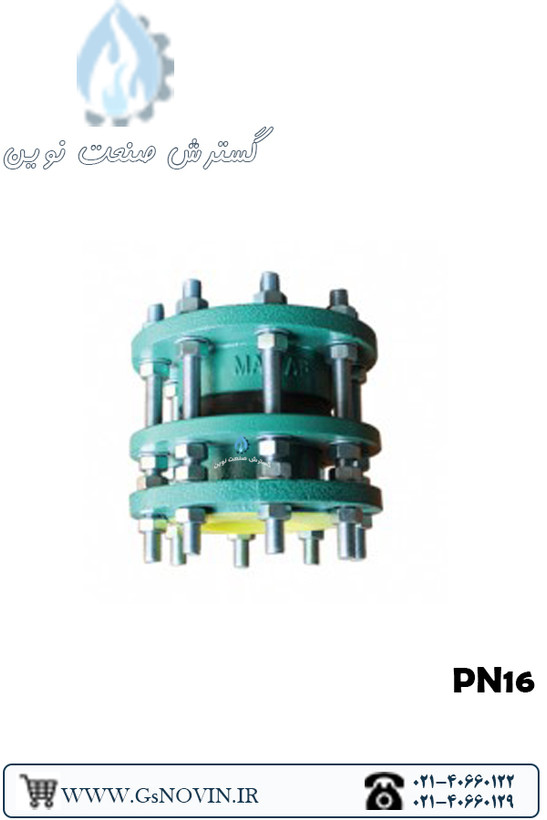

اتصال قابل پیاده PN16 وگ امید گلستان GGG40
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
اتصال قابل پیاده (قطعه انبساطی) وگ امید گلستان — بدنه GGG40، PN16 — بررسی فنی
مدل Dismantling Joint — بدنه چدن داکتیل GGG40-50 یا فولاد St37-2 — آب‌بندی NBR — سایز DN50 تا DN400
ISO 9001:2008 ISO 14001 ISO 18001 CE نشان استاندارد ملی ایران

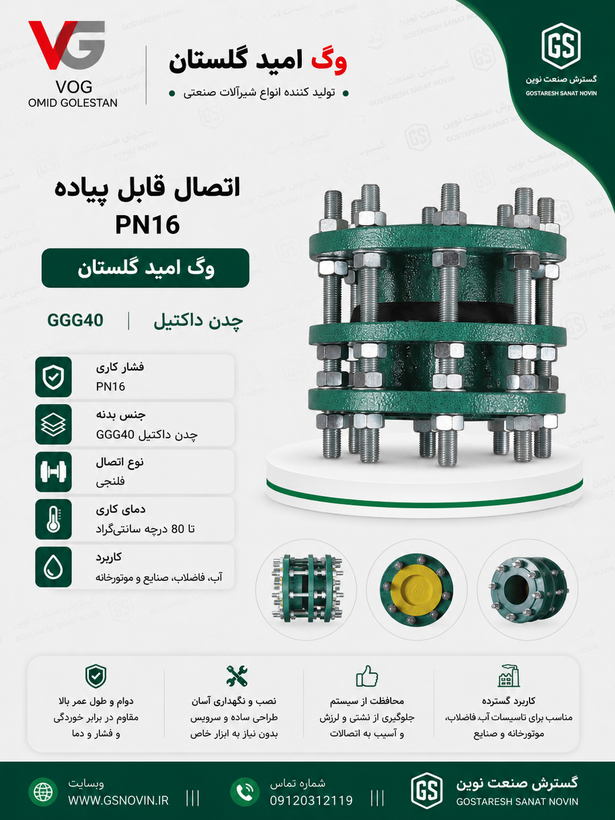

تصویر محصول و دیتاشیت فنی کامل — استاندارد EN1092 / DIN2632 / DIN2633 / ISO5208
یادداشت شفافیت داده: این نقد و بررسی صرفاً بر پایه دیتاشیت رسمی «Dismantling Joints» (صفحه ۳۶ کاتالوگ وگ) نوشته شده است؛ عکس‌های دیگری که پیش‌تر برای این محصول ارسال شده بود (دیتاشیت شیر آتش‌نشانی) در این بررسی استفاده نشده‌اند.
کلاس فشار PN16
آب‌بندی NBR
جنس بدنه GGG40
رنج سایز DN50–400
✓ نقاط قوت
- امکان پیاده و سوار کردن شیرآلات، پمپ یا کنتور خط لوله بدون برش یا جوشکاری لوله
- محدوده تنظیم طول (بین ۲۰± تا ۳۰± میلی‌متر بسته به سایز) برای جبران خطای جزئی نصب اولیه خط
- پوشش پودری الکترواستاتیک تمام‌فراگیر (DIN30677) برای مقاومت در برابر خوردگی داخل و خارج قطعه
- محدوده سایز گسترده از DN50 تا DN400، پوشش‌دهنده اغلب خطوط آب شهری و صنعتی
- دو کلاس فشار PN10 و PN16 مطابق EN1092، قابل انتخاب متناسب با فشار کاری خط
! نکات قابل توجه
- دیتاشیت عدد مشخصی برای حداکثر دمای کاری اعلام نکرده؛ طبق تذکر صریح سازنده، نوع کاربرد و دما باید هنگام سفارش اعلام شود
- جنس نهایی بدنه («St37-2 یا GGG40-50») در دیتاشیت به‌صورت دو گزینه ذکر شده و باید هنگام سفارش دقیقاً تعیین شود
- محدوده تنظیم طول محدود است (حداکثر ۳۰± میلی‌متر)؛ برای جابه‌جایی محوری بیشتر باید از قطعات دیگری مانند رابط‌های لاستیکی استفاده کرد
تفاوت اتصال قابل پیاده با رابط لاستیکی (فلکسیبل جوینت) اتصال قابل پیاده عمدتاً برای ایجاد فاصله تنظیم‌پذیر جهت پیاده و سوار کردن تجهیزات مجاور طراحی شده و جابه‌جایی محوری آن محدود (حداکثر حدود ۳۰± میلی‌متر) است؛ در مقابل، رابط لاستیکی برای جذب لرزش، انبساط حرارتی و عدم هم‌راستایی جزئی خط به کار می‌رود و معمولاً کشسانی بیشتری در جهات مختلف دارد. انتخاب بین این دو باید بر اساس هدف اصلی — سرویس‌پذیری تجهیز در برابر جذب لرزش/انبساط — انجام شود.
جمع‌بندی
برای نقاطی از خط لوله آب که نیاز به دسترسی دوره‌ای برای تعمیر یا تعویض شیرآلات، پمپ یا کنتور بدون برش لوله وجود دارد، اتصال قابل پیاده وگ با پشتوانه استانداردهای EN1092 و تست هیدرواستاتیک ISO5208، گزینه‌ای صنعتی و قابل‌اعتماد در محدوده سایز DN50 تا DN400 است؛ انتخاب نهایی جنس بدنه و کلاس فشار باید متناسب با شرایط خط و هنگام سفارش با سازنده مشخص شود.
DISMANTLING JOINT PN16 GGG40 BODY DN50–DN400
