نوع محصول:اتصال قابل پیاده (Dismantling Joint)
نوع اتصال:فلنجی قابل تنظیم (Flanged Dismantling Joint)
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

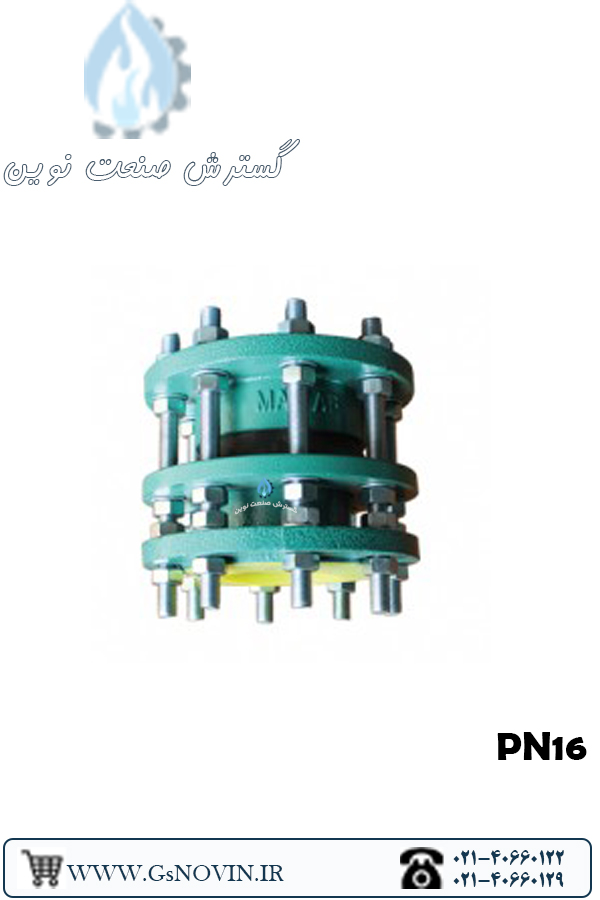

اتصال قابل پیاده PN16 وگ امید گلستان GGG40
PN16 Dismantling Joint – Ductile Iron GGG40, NBR Sealing, Size 3–16 inch
برند:وگ امید گلستان
انواع سایز ها به اینچ
مشخصات
نوع محصول
اتصال قابل پیاده (Dismantling Joint)
نوع اتصال
فلنجی قابل تنظیم (Flanged Dismantling Joint)
برند
وگ امید گلستان
جنس بدنه
چدن داکتیل GGG40 (EN-GJS-400)
فشار کاری
PN16
جنس پیچ و مهره
فولاد گالوانیزه یا استنلس استیل (بسته به مدل)
جنس آب‌بند (Gasket)
لاستیک EPDM
نوع‌آب بندی
آب‌بندی لاستیکی (Soft Seal)
جهت جریان
دوطرفه (Bi-directional)
پوشش بدنه
رنگ اپوکسی پودری الکترواستاتیک مقاوم در برابر خوردگی
دمای کاری
حدود 0 تا +80 درجه سانتی‌گراد
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب، شبکه‌های آبرسانی، ایستگاه‌های پمپاژ و تأسیسات صنعتی
ویژگی خاص
قابلیت تنظیم طول در هنگام نصب، سهولت جداسازی و نصب شیرآلات و پمپ‌ها، جذب تلرانس‌های نصب، کاهش تنش مکانیکی خطوط لوله، مقاومت بالا در برابر خوردگی و افزایش سرعت تعمیرات و نگهداری
توضیحات
⚓ اتصال قابل پیاده (قطعه انبساطی) PN16 | وگ امید گلستان GGG40
نسخه فشار قوی — مناسب خطوط با کلاس فشار بالاتر برای دسترسی سریع به شیرآلات و پمپ‌ها
استاندارد ملی ایران CE اروپا ISO 9001 EN1092 ۵ سال گارانتی
معرفی اتصال قابل پیاده PN16
در خطوط لوله با کلاس فشار کاری بالاتر، سوراخ‌کاری فلنج‌ها باید دقیقاً با استاندارد PN16 هماهنگ باشد؛ برای همین وگ امید گلستان نسخه جداگانه‌ای از اتصال قابل پیاده (قطعه انبساطی) را مطابق استاندارد سوراخ‌کاری 2633 (PN16) عرضه می‌کند. کارکرد اصلی این قطعه مانند نسخه PN10 است — نصب بین دو فلنج برای امکان باز کردن، سرویس یا تعویض شیرآلات، پمپ‌ها و کنتورها بدون جابجایی لوله‌های مجاور — اما الگوی سوراخ فلنج آن با تجهیزات کلاس PN16 مطابقت دارد.
لوله داخلی، روبند و لوله خارجی این قطعه بسته به سفارش از فولاد St37-2 یا چدن داکتیل GGG40/GGG40-50 قابل تأمین است. آب‌بندی با لاستیک NBR و اتصالات (پیچ، مهره، واشر) با پوشش گالوانیزه انجام می‌شود تا در برابر خوردگی مقاوم باشند.
⚠️ نکته انتخاب کلاس فشار: قبل از سفارش، کلاس فشار (PN) شیرآلات و فلنج‌های مجاور خط خود را بررسی کنید. اگر تجهیزات مجاور PN10 هستند، از نسخه PN10 این محصول استفاده کنید تا الگوی سوراخ فلنج مطابقت داشته باشد.
مشخصات فنی اتصال قابل پیاده PN16
لوله داخلی: فولاد St37-2 یا چدن داکتیل GGG40-50
روبند: فولاد St37-2 یا چدن داکتیل GGG40
لوله خارجی: فولاد St37-2 یا چدن داکتیل GGG40-50
لاستیک آب‌بندی: NBR
پیچ (BOH): فولاد گالوانیزه استاندارد DIN 939
مهره (NUT): فولاد گالوانیزه استاندارد DIN 934
واشر: فولاد گالوانیزه استاندارد DIN 12511
پوشش رنگ: پودری الکترواستاتیک بدون درز DIN 30677
سوراخ‌کاری فلنج: استاندارد PN16 2633 – EN1092
ویژگی‌ها و مزایا
- سوراخ‌کاری فلنج مطابق کلاس فشار PN16، مناسب خطوط با فشار کاری بالاتر
- حذف نیاز به برش یا جابجایی لوله برای سرویس و تعویض تجهیزات
- محدوده تنظیم طولی برای جبران اختلاف جزئی فاصله بین فلنج‌ها
- اقلام گالوانیزه (پیچ، مهره، واشر) برای مقاومت در برابر خوردگی
- لاستیک آب‌بندی NBR قابل تعویض، مستقل از جنس بدنه
کاربردها
- خطوط لوله با کلاس فشار PN16 که نیاز به دسترسی دوره‌ای برای تعمیرات دارند
- نصب کنار شیرآلات، پمپ‌ها و کنتورها در تأسیسات صنعتی و آبرسانی با فشار بالاتر
جدول ابعاد و مشخصات سایزها
| سایز DN | طول | محدوده تنظیم | قطر خارجی | قطر پیچ | طول پیچ | تعداد سوراخ | وزن (kg) |
|---|---|---|---|---|---|---|---|
| 50 | 105 | ±20 | 165 | 16 | 200 | 4 | 8 |
| 65 | 125 | ±20 | 185 | 16 | 200 | 4 | 10.5 |
| 80 | 145 | ±25 | 200 | 16 | 225 | 4–8 | 15 |
| 100 | 145 | ±25 | 220 | 16 | 225 | 8 | 17 |
| 125 | 175 | ±25 | 250 | 16 | 250 | 8 | 22 |
| 150 | 215 | ±25 | 285 | 18 | 300 | 8 | 33 |
| 200 | 235 | ±30 | 340 | 18 | 330 | 8–12 | 46 |
| 250 | 275 | ±30 | 395–410 | 18 | 360 | 12 | 67 |
| 300 | 290 | ±30 | 445–460 | 18–22 | 360 | 12 | 85 |
| 350 | 305 | ±30 | 515–525 | 18–22 | 400 | 16 | 108 |
| 400 | 320 | ±30 | 565–580 | 18–22 | 400 | 16 | 130 |
* ابعاد سایز، طول، محدوده تنظیم و وزن مطابق کاتالوگ رسمی برای هر دو نسخه PN10 و PN16 یکسان است؛ تفاوت اصلی دو مدل صرفاً در الگوی سوراخ‌کاری فلنج (استاندارد 2632 در برابر 2633) است.
استانداردها و گواهینامه‌ها
- نشان استاندارد ملی ایران (پروانه کاربرد علامت استاندارد اجباری)
- سوراخ‌کاری فلنج مطابق استاندارد PN16 (شماره 2633) – EN1092
- پوشش رنگ مطابق DIN 30677
- تست هیدرواستاتیک مطابق ISO 5208
- گواهی CE اروپا و ISO 9001 / 14001 / 18001 از شرکت BCI
دانلود کاتالوگ رسمی و ادامه توضیحات فنی
برای مقایسه این مدل با نسخه PN10 و سایر شیرآلات وگ امید گلستان، کاتالوگ رسمی شرکت را دانلود کنید:
سوالات متداول
تفاوت اتصال قابل پیاده PN16 با نسخه PN10 چیست؟
ابعاد کلی و کارکرد هر دو یکسان است؛ تفاوت اصلی در الگوی سوراخ‌کاری فلنج است — PN16 مطابق استاندارد 2633 و PN10 مطابق استاندارد 2632. باید متناسب با کلاس فشار فلنج‌های مجاور خط انتخاب شود.
چگونه بفهمم به نسخه PN10 نیاز دارم یا PN16؟
کلاس فشار (PN) روی بدنه شیرآلات یا پمپ مجاور معمولاً حک شده یا در برگه فنی آن تجهیز ذکر شده است؛ اتصال قابل پیاده باید همان کلاس فشار را داشته باشد.
این قطعه از چه جنسی ساخته می‌شود؟
لوله داخلی، روبند و لوله خارجی بسته به سفارش از فولاد St37-2 یا چدن داکتیل GGG40/GGG40-50 قابل تأمین است.
سایر محصولات وگ امید گلستان
نقد و بررسی
نقد و بررسی تخصصی
اتصال قابل پیاده (قطعه انبساطی) وگ امید گلستان — بدنه GGG40، PN16 — بررسی فنی
مدل Dismantling Joint — بدنه چدن داکتیل GGG40-50 یا فولاد St37-2 — آب‌بندی NBR — سایز DN50 تا DN400
ISO 9001:2008 ISO 14001 ISO 18001 CE نشان استاندارد ملی ایران
تصویر محصول و دیتاشیت فنی کامل — استاندارد EN1092 / DIN2632 / DIN2633 / ISO5208
یادداشت شفافیت داده: این نقد و بررسی صرفاً بر پایه دیتاشیت رسمی «Dismantling Joints» (صفحه ۳۶ کاتالوگ وگ) نوشته شده است؛ عکس‌های دیگری که پیش‌تر برای این محصول ارسال شده بود (دیتاشیت شیر آتش‌نشانی) در این بررسی استفاده نشده‌اند.
کلاس فشار PN16
آب‌بندی NBR
جنس بدنه GGG40
رنج سایز DN50–400
✓ نقاط قوت
- امکان پیاده و سوار کردن شیرآلات، پمپ یا کنتور خط لوله بدون برش یا جوشکاری لوله
- محدوده تنظیم طول (بین ۲۰± تا ۳۰± میلی‌متر بسته به سایز) برای جبران خطای جزئی نصب اولیه خط
- پوشش پودری الکترواستاتیک تمام‌فراگیر (DIN30677) برای مقاومت در برابر خوردگی داخل و خارج قطعه
- محدوده سایز گسترده از DN50 تا DN400، پوشش‌دهنده اغلب خطوط آب شهری و صنعتی
- دو کلاس فشار PN10 و PN16 مطابق EN1092، قابل انتخاب متناسب با فشار کاری خط
! نکات قابل توجه
- دیتاشیت عدد مشخصی برای حداکثر دمای کاری اعلام نکرده؛ طبق تذکر صریح سازنده، نوع کاربرد و دما باید هنگام سفارش اعلام شود
- جنس نهایی بدنه («St37-2 یا GGG40-50») در دیتاشیت به‌صورت دو گزینه ذکر شده و باید هنگام سفارش دقیقاً تعیین شود
- محدوده تنظیم طول محدود است (حداکثر ۳۰± میلی‌متر)؛ برای جابه‌جایی محوری بیشتر باید از قطعات دیگری مانند رابط‌های لاستیکی استفاده کرد
تفاوت اتصال قابل پیاده با رابط لاستیکی (فلکسیبل جوینت) اتصال قابل پیاده عمدتاً برای ایجاد فاصله تنظیم‌پذیر جهت پیاده و سوار کردن تجهیزات مجاور طراحی شده و جابه‌جایی محوری آن محدود (حداکثر حدود ۳۰± میلی‌متر) است؛ در مقابل، رابط لاستیکی برای جذب لرزش، انبساط حرارتی و عدم هم‌راستایی جزئی خط به کار می‌رود و معمولاً کشسانی بیشتری در جهات مختلف دارد. انتخاب بین این دو باید بر اساس هدف اصلی — سرویس‌پذیری تجهیز در برابر جذب لرزش/انبساط — انجام شود.
جمع‌بندی
برای نقاطی از خط لوله آب که نیاز به دسترسی دوره‌ای برای تعمیر یا تعویض شیرآلات، پمپ یا کنتور بدون برش لوله وجود دارد، اتصال قابل پیاده وگ با پشتوانه استانداردهای EN1092 و تست هیدرواستاتیک ISO5208، گزینه‌ای صنعتی و قابل‌اعتماد در محدوده سایز DN50 تا DN400 است؛ انتخاب نهایی جنس بدنه و کلاس فشار باید متناسب با شرایط خط و هنگام سفارش با سازنده مشخص شود.
DISMANTLING JOINT PN16 GGG40 BODY DN50–DN400
