نوع محصول:اتصال قابل پیاده (Dismantling Joint)
نوع اتصال:فلنجی قابل تنظیم (Flanged Dismantling Joint)
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)
اتصال قابل پیاده PN10 وگ امید گلستان GGG40
PN10 Dismantling Joint – Ductile Iron GGG40, NBR Sealing, Size 3–16 inch
برند:وگ امید گلستان
انواع سایز ها به اینچ
مشخصات
نوع محصول
اتصال قابل پیاده (Dismantling Joint)
نوع اتصال
فلنجی قابل تنظیم (Flanged Dismantling Joint)
برند
وگ امید گلستان
جنس بدنه
چدن داکتیل GGG40 (EN-GJS-400)
فشار کاری
PN10
جنس پیچ و مهره
فولاد گالوانیزه یا استنلس استیل (بسته به مدل)
جنس آب‌بند (Gasket)
لاستیک EPDM
نوع آب‌بندی
آب‌بندی لاستیکی (Soft Seal)
جهت جریان
دوطرفه (Bi-directional)
پوشش بدنه
رنگ اپوکسی پودری الکترواستاتیک مقاوم در برابر خوردگی
دمای کاری
حدود 0 تا +80 درجه سانتی‌گراد
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب، شبکه‌های آبرسانی، ایستگاه‌های پمپاژ و تأسیسات صنعتی
ویژگی خاص
قابلیت تنظیم طول هنگام نصب، تسهیل نصب و جداسازی شیرآلات و پمپ‌ها، جبران تلرانس‌های نصب، کاهش تنش‌های مکانیکی در خط لوله، مقاومت بالا در برابر خوردگی و افزایش سرعت تعمیرات و نگهداری
توضیحات

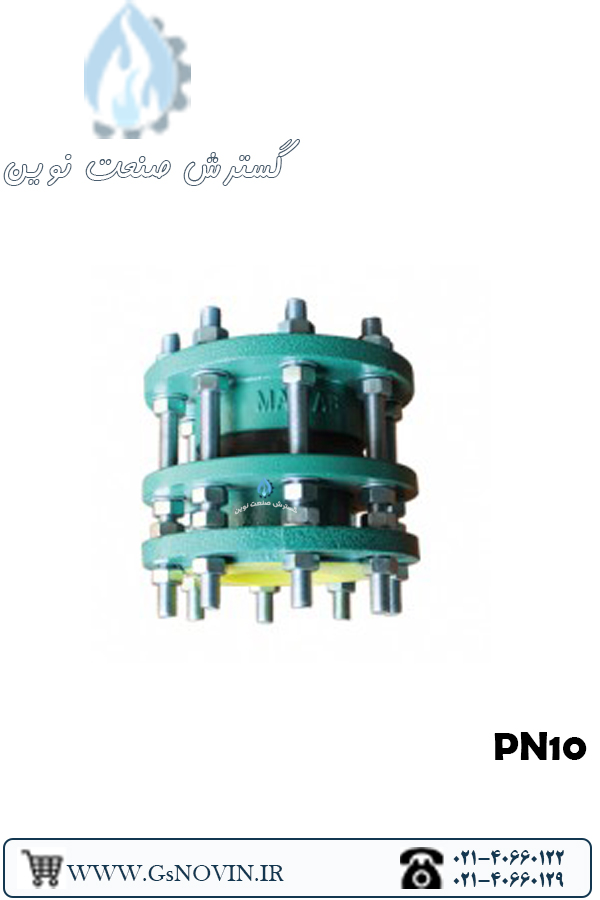

⚓ اتصال قابل پیاده (قطعه انبساطی) PN10 | وگ امید گلستان GGG40
سرویس، تعویض و تعمیر آسان شیرآلات و پمپ‌ها بدون نیاز به جابجایی لوله‌های مجاور
استاندارد ملی ایران CE اروپا ISO 9001 EN1092 ۵ سال گارانتی
معرفی اتصال قابل پیاده وگ امید گلستان
اتصال قابل پیاده PN10 وگ امید گلستان، که با نام قطعه انبساطی یا Dismantling Joint نیز شناخته می‌شود، قطعه‌ای است که بین دو فلنج در خط لوله نصب می‌شود تا امکان باز و بسته کردن، سرویس یا تعویض شیرآلات، پمپ‌ها و کنتورها را بدون نیاز به جابجایی یا برش لوله‌های مجاور فراهم کند. این قطعه با داشتن یک محدوده تنظیم طولی مشخص، همچنین جبران‌کننده اختلاف جزئی طول بین دو فلنج نیز هست.
این محصول در دو استاندارد سوراخ‌کاری فلنج تولید می‌شود: PN10 (طبق استاندارد سوراخ‌کاری 2632) که در این صفحه معرفی شده، و نسخه PN16 (استاندارد 2633) که به‌صورت جداگانه در فروشگاه موجود است. لوله داخلی، روبند و لوله خارجی بسته به سفارش از جنس فولاد St37-2 یا چدن داکتیل GGG40/GGG40-50 قابل تأمین است؛ آب‌بندی نیز با لاستیک NBR انجام می‌شود.
مشخصات فنی اتصال قابل پیاده
لوله داخلی: فولاد St37-2 یا چدن داکتیل GGG40-50
روبند: فولاد St37-2 یا چدن داکتیل GGG40
لوله خارجی: فولاد St37-2 یا چدن داکتیل GGG40-50
لاستیک آب‌بندی: NBR
پیچ (BOH): فولاد گالوانیزه استاندارد DIN 939
مهره (NUT): فولاد گالوانیزه استاندارد DIN 934
واشر: فولاد گالوانیزه استاندارد DIN 12511
پوشش رنگ: پودری الکترواستاتیک بدون درز DIN 30677
سوراخ‌کاری فلنج: استاندارد PN10 2632 – EN1092
ویژگی‌ها و مزایا
- حذف نیاز به برش یا جابجایی لوله برای سرویس و تعویض شیرآلات و پمپ‌ها
- محدوده تنظیم طولی مشخص برای جبران اختلاف جزئی فاصله بین فلنج‌ها
- لاستیک آب‌بندی NBR قابل تعویض، مستقل از جنس بدنه
- اقلام گالوانیزه (پیچ، مهره، واشر) برای مقاومت در برابر خوردگی در محیط مرطوب
- پوشش رنگ پودری الکترواستاتیک بدون درز روی لوله‌ها
کاربردها
- نصب کنار شیرآلات، پمپ‌ها و کنتورها برای امکان سرویس و تعویض بدون توقف طولانی خط
- خطوط آب، فاضلاب و تأسیسات صنعتی که نیاز به دسترسی دوره‌ای برای تعمیرات دارند
⚠️ توجه هنگام سفارش: نوع جنس موردنیاز (فولاد یا چدن داکتیل)، سایز خط لوله و کلاس فشار (PN10 یا PN16) را هنگام ثبت سفارش مشخص کنید تا قطعه متناسب تأمین شود.
جدول ابعاد و مشخصات سایزها
| سایز DN | طول | محدوده تنظیم | قطر خارجی | قطر پیچ | طول پیچ | تعداد سوراخ | وزن (kg) |
|---|---|---|---|---|---|---|---|
| 50 | 105 | ±20 | 165 | 16 | 200 | 4 | 8 |
| 65 | 125 | ±20 | 185 | 16 | 200 | 4 | 10.5 |
| 80 | 145 | ±25 | 200 | 16 | 225 | 4–8 | 15 |
| 100 | 145 | ±25 | 220 | 16 | 225 | 8 | 17 |
| 125 | 175 | ±25 | 250 | 16 | 250 | 8 | 22 |
| 150 | 215 | ±25 | 285 | 18 | 300 | 8 | 33 |
| 200 | 235 | ±30 | 340 | 18 | 330 | 8–12 | 46 |
| 250 | 275 | ±30 | 395–410 | 18 | 360 | 12 | 67 |
| 300 | 290 | ±30 | 445–460 | 18–22 | 360 | 12 | 85 |
| 350 | 305 | ±30 | 515–525 | 18–22 | 400 | 16 | 108 |
| 400 | 320 | ±30 | 565–580 | 18–22 | 400 | 16 | 130 |
استانداردها و گواهینامه‌ها
- نشان استاندارد ملی ایران (پروانه کاربرد علامت استاندارد اجباری)
- سوراخ‌کاری فلنج مطابق استاندارد PN10 (شماره 2632) – EN1092
- پوشش رنگ مطابق DIN 30677
- تست هیدرواستاتیک مطابق ISO 5208
- گواهی CE اروپا و ISO 9001 / 14001 / 18001 از شرکت BCI
دانلود کاتالوگ رسمی و ادامه توضیحات فنی
برای مقایسه این مدل با نسخه PN16 و سایر شیرآلات وگ امید گلستان، کاتالوگ رسمی شرکت را دانلود کنید:
سوالات متداول
اتصال قابل پیاده (قطعه انبساطی) چه کاربردی دارد؟
این قطعه بین دو فلنج نصب می‌شود و امکان باز کردن، سرویس یا تعویض شیرآلات و پمپ‌ها را بدون جابجایی لوله‌های مجاور فراهم می‌کند.
تفاوت نسخه PN10 با PN16 چیست؟
تفاوت اصلی در استاندارد سوراخ‌کاری فلنج است: نسخه PN10 مطابق استاندارد 2632 و نسخه PN16 مطابق استاندارد 2633 سوراخ‌کاری می‌شود؛ باید متناسب با فلنج تجهیزات مجاور خط انتخاب شود.
جنس این قطعه چیست؟
لوله داخلی، روبند و لوله خارجی بسته به سفارش از فولاد St37-2 یا چدن داکتیل GGG40/GGG40-50 قابل تأمین است.
این محصول در چه سایزهایی موجود است؟
طبق جدول ابعاد کاتالوگ، از سایز DN50 تا DN400 (معادل "3 تا "16) تولید می‌شود.
سایر محصولات وگ امید گلستان
نقد و بررسی
نقد و بررسی تخصصی
اتصال قابل پیاده‌شدن (قطعه انبساطی) PN10 وگ امید گلستان — بررسی فنی
معروف به دیسمنتلینگ جوینت وگ گلستان، اتصال قابل باز و بسته شدن فلنجی و Dismantling Joint, VOG Omid Golestan در بازار تاسیسات صنعتی
توجه به برند این محصول متعلق به برند وگ امید گلستان (Vogue Omid Golestan) است که برندی مستقل از وگ ایران (بی‌همتا) می‌باشد. مشخصات فنی این صفحه عیناً از کاتالوگ رسمی وگ امید گلستان استخراج شده است.
خلاصه فنی
اتصال قابل پیاده‌شدن وگ امید گلستان قطعه‌ای فلنج‌دار برای ارتباط بین دو قطعه در خط لوله است که امکان تنظیم طول و فضاسازی برای نصب یا تعویض شیرآلات و تجهیزات فلنج‌دار را فراهم می‌کند. سایز 50 تا 400 میلی‌متر، بدنه از چدن داکتیل GGG40 یا فولاد St37-2، لاستیک آب‌بندی NBR، سوراخ‌کاری فلنج PN10 مطابق DIN 2632 (یا PN16 مطابق DIN 2633) بر اساس EN1092.
مشخصات فنی و جنس اجزا — کاتالوگ رسمی وگ امید گلستان
جدول ابعاد، وزن و محدوده تنظیم طول (Dimensions)
کلاس فشارPN 10
محدوده سایزDN50–400
جنس بدنهGGG40 / St37-2
آب‌بندNBR
✓ نقاط قوت
- محدوده تنظیم طول (بین 20± تا 30± میلی‌متر بسته به سایز) برای جبران خطای نصب و تنظیم دقیق فاصله بین دو فلنج
- ایجاد فضای کافی بین دو فلنج بدون نیاز به برش یا جوشکاری خط لوله، برای نصب، سرویس یا تعویض سریع شیرآلات و تجهیزات فلنج‌دار
- گزینه دوگانه جنس بدنه (چدن داکتیل GGG40 یا فولاد St37-2) متناسب با شرایط پروژه
- پیچ، مهره و واشر از فولاد گالوانیزه مطابق استانداردهای DIN 939، DIN 934 و DIN 12511، مقاومت در برابر خوردگی محل اتصال
- پوشش رنگ پودری کاملاً فراگیر به روش الکترواستاتیک مطابق استاندارد DIN 30677
- سوراخ‌کاری فلنج مطابق استاندارد بین‌المللی EN1092 (DIN 2632 برای PN10)، سازگار با شبکه‌های استاندارد اروپایی
- پشتیبانی از سوی وگ امید گلستان با بیش از دو دهه سابقه در تولید شیرآلات صنعتی و ۲۰ سال خدمات پس از فروش
! نکات قابل توجه
- کاتالوگ رسمی برای این محصول دمای کاری یا محدوده فشار مجاز را به‌صورت مجزا اعلام نکرده است؛ طبق تأکید کارخانه، نوع کاربرد و درجه حرارت کارکرد باید حتماً در زمان سفارش مشخص شود
- لاستیک آب‌بندی از جنس NBR است؛ برای سیالات یا دماهایی که با NBR سازگار نیستند، پیش از سفارش با واحد فنی هماهنگ کنید
- جدول ابعاد ارائه‌شده مشترک بین کلاس‌های PN10 و PN16 است و تفاوت اصلی در استاندارد سوراخ‌کاری فلنج (DIN 2632 در برابر DIN 2633) می‌باشد؛ هنگام سفارش کلاس فشار را صراحتاً اعلام کنید
کاربرد اصلی در پروژه این قطعه معمولاً کنار شیرهای فلنج‌دار بزرگ، پمپ‌ها یا سایر تجهیزات فلنج‌دار نصب می‌شود؛ در زمان تعمیر یا تعویض آن تجهیز، با استفاده از محدوده تنظیم طول این اتصال، فضای کافی برای خارج‌کردن قطعه بدون نیاز به برش لوله فراهم می‌شود.
جمع‌بندی
برای پروژه‌هایی که نیاز به فضاسازی سریع و تنظیم دقیق طول جهت نصب، سرویس دوره‌ای یا تعویض شیرآلات و تجهیزات فلنج‌دار دارند، اتصال قابل پیاده‌شدن وگ امید گلستان در کلاس فشار PN10 و محدوده سایز DN50 تا DN400، با پشتوانه بیش از دو دهه سابقه تولید این شرکت، گزینه‌ای کاربردی است.
DISMANTLING JOINT GGG40 / St37-2 DN50-DN400 PN10 EN1092 / DIN2632
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| محدوده سایز | 50 ... 400 mm |
| کلاس فشار این محصول | PN 10 (سوراخ‌کاری مطابق DIN 2632) |
| کلاس فشار جایگزین | PN 16 (سوراخ‌کاری مطابق DIN 2633) |
| استاندارد سوراخ‌کاری فلنج | EN 1092 |
| استاندارد پوشش رنگ | DIN 30677 |
| استاندارد پیچ (BOH) | فولاد گالوانیزه DIN 939 |
| استاندارد مهره (NUT) | فولاد گالوانیزه DIN 934 |
| استاندارد واشر | فولاد گالوانیزه DIN 12511 |
| دما و کاربرد مجاز | در کاتالوگ رسمی مشخص نشده؛ باید در زمان سفارش اعلام شود |
جدول ابعاد و وزن (mm)
| سایز | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| طول (mm) | 105 | 125 | 145 | 145 | 175 | 215 | 235 | 275 | 290 | 305 | 320 |
| محدوده تنظیم | ±20 | ±20 | ±25 | ±25 | ±25 | ±25 | ±30 | ±30 | ±30 | ±30 | ±30 |
| قطر خارجی | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395-410 | 445-460 | 515-525 | 565-580 |
| قطر پیچ | 16 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18-22 | 18-22 | 18-22 |
| طول پیچ | 200 | 200 | 225 | 225 | 250 | 300 | 330 | 360 | 360 | 400 | 400 |
| تعداد سوراخ | 4 | 4 | 4-8 | 8 | 8 | 8 | 8-12 | 12 | 12 | 16 | 16 |
| وزن (کیلوگرم) | 8 | 10.5 | 15 | 17 | 22 | 33 | 46 | 67 | 85 | 108 | 130 |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| لوله داخلی | St37-2 یا چدن داکتیل GGG40-50 |
| روبند | St37-2 یا چدن داکتیل GGG40 |
| لوله خارجی | St37-2 یا چدن داکتیل GGG40-50 |
| لاستیک آب‌بندی | NBR |
| پیچ | فولاد گالوانیزه استاندارد DIN 939 |
| واشر | فولاد گالوانیزه استاندارد DIN 12511 |
| مهره | فولاد گالوانیزه استاندارد DIN 934 |
| پوشش رنگ | پودری کاملاً فراگیر به روش الکترواستاتیک، مطابق DIN 30677 |
درباره سازنده: وگ امید گلستان شرکت وگ امید گلستان با بیش از دو دهه تجربه، دارای نشان استاندارد ملی ایران و پروانه بهره‌برداری به شماره 01/500089 از وزارت صنایع و معادن استان تهران است. این شرکت اولین تولیدکننده شیرآلات چدنی دارنده نشان کیفیت اروپا CE از شرکت BCI بوده و دارای استانداردهای ایزو 9001-2008، ایزو 14001 و ایزو 18001 از شرکت BCI می‌باشد. تولید بر اساس استاندارد DIN 3202 آلمان و برداشت از استاندارد ملی ایران شماره 3363 صورت می‌گیرد. طبق اعلام کارخانه، محصولات وگ امید گلستان با ۵ سال گارانتی و ۲۰ سال خدمات پس از فروش عرضه می‌شوند.
نشان استاندارد ملی ایران CE (BCI) ISO 9001-2008 ISO 14001 ISO 18001 5 سال گارانتی + 20 سال خدمات پس از فروش
هشدار اصالت کالا طبق اعلام رسمی شرکت وگ امید گلستان، محصولات اصل این برند دارای لوگوی لنگر (⚓) همراه با علامت تجاری «امید گلستان» و هولوگرام ضد تقلب هستند. هنگام خرید به این علامت تجاری و هولوگرام توجه نمایید.
سؤالات متداول
اتصال قابل پیاده‌شدن وگ امید گلستان چه کاربردی دارد؟
این قطعه بین دو فلنج در خط لوله نصب می‌شود و با استفاده از محدوده تنظیم طول آن، فضای کافی برای نصب، سرویس یا تعویض شیرآلات و تجهیزات فلنج‌دار مجاور بدون نیاز به برش لوله فراهم می‌شود.
این محصول در چه سایزی موجود است؟
در محدوده سایز 50 تا 400 میلی‌متر با جدول ابعاد، وزن و محدوده تنظیم طول مشخص برای هر سایز عرضه می‌شود.
تفاوت سوراخ‌کاری PN10 و PN16 در این محصول چیست؟
سوراخ‌کاری فلنج در کلاس فشار PN10 مطابق استاندارد DIN 2632 و در کلاس فشار PN16 مطابق استاندارد DIN 2633 (هر دو بر اساس EN1092) انجام می‌شود؛ کلاس فشار مورد نیاز باید هنگام سفارش مشخص شود.
جنس بدنه و آب‌بند این محصول چیست؟
لوله داخلی، روبند و لوله خارجی از St37-2 یا چدن داکتیل GGG40/GGG40-50 هستند. لاستیک آب‌بندی از جنس NBR است.
چگونه از اصالت این محصول مطمئن شوم؟
محصولات اصل وگ امید گلستان دارای لوگوی لنگر، علامت تجاری «امید گلستان» و هولوگرام ضد تقلب هستند. هنگام خرید به این نشانه‌ها توجه کنید.
