نوع محصول :شیر هوا دو روزنه (Double Orifice Air Release Valve)
نوع شیر:شیر تخلیه و ورود هوا دو روزنه
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

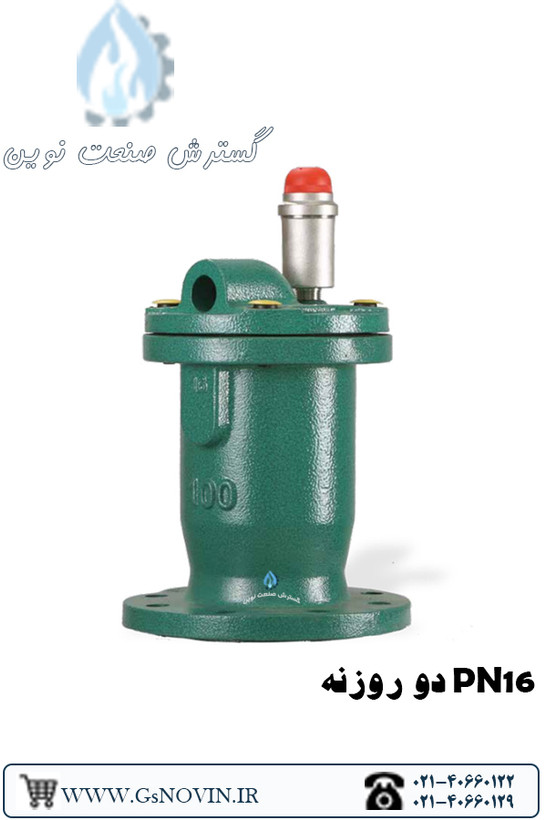

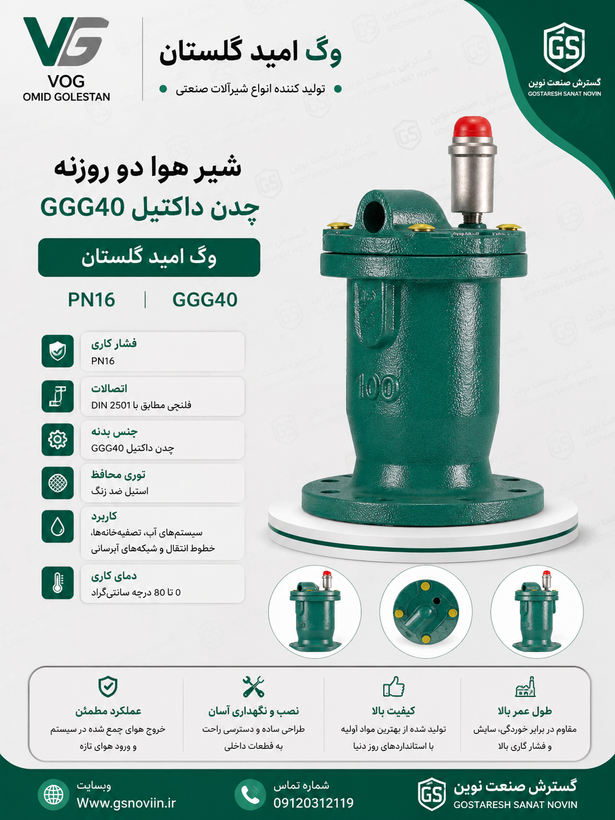

شیر هوا دو روزنه PN16 وگ امید گلستان GGG40
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر هوای اتوماتیک دو روزنه (تک محفظه) PN16 وگ امید گلستان — بررسی فنی
معروف به شیر هوای تک محفظه دو روزنه، Single Chamber Air Valve (Double Hole) و ایر ولو تک محفظه در بازار تاسیسات آب

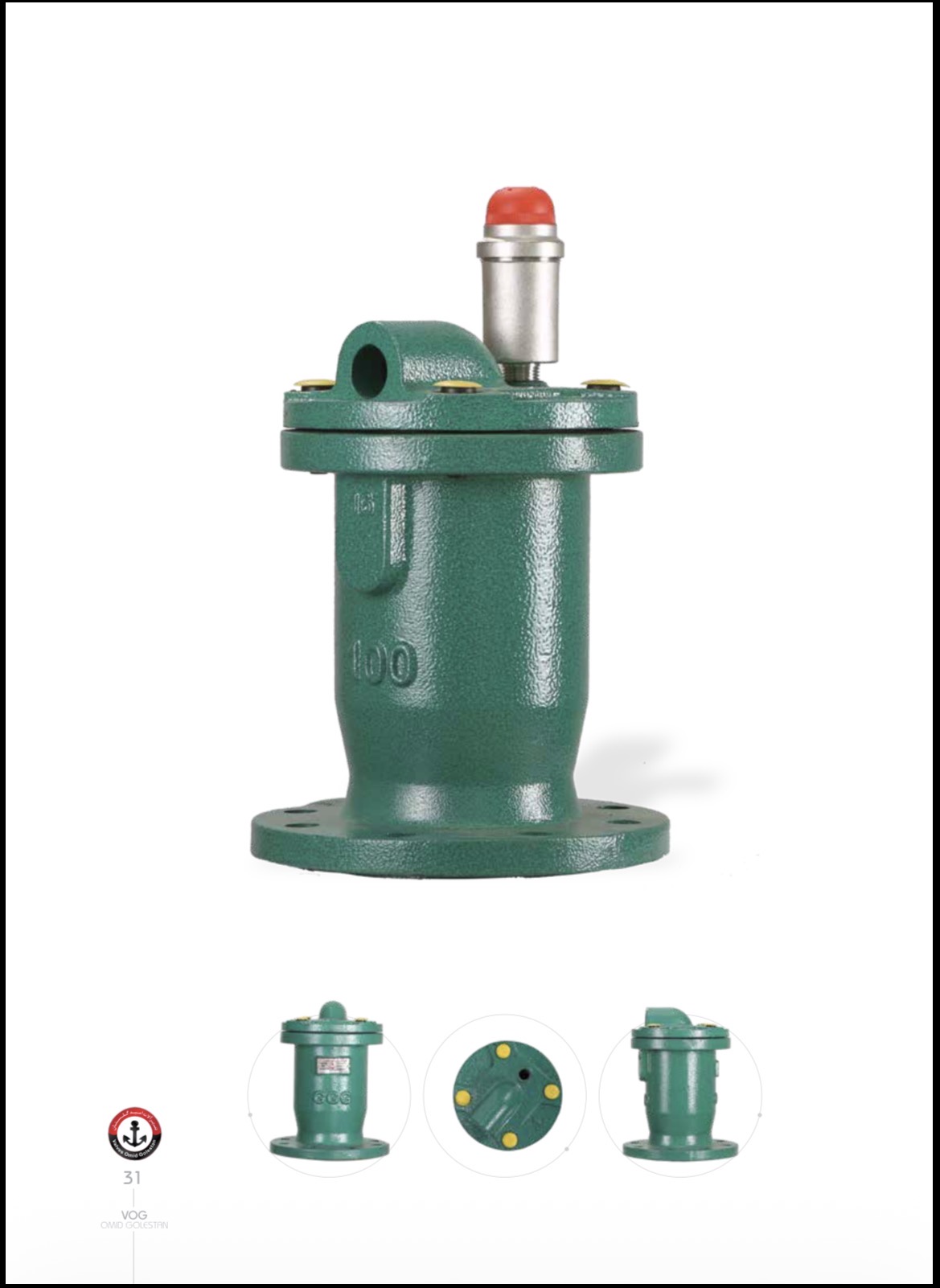

صفحه اول کاتالوگ — نحوه عملکرد، مزایا و نکات مهم

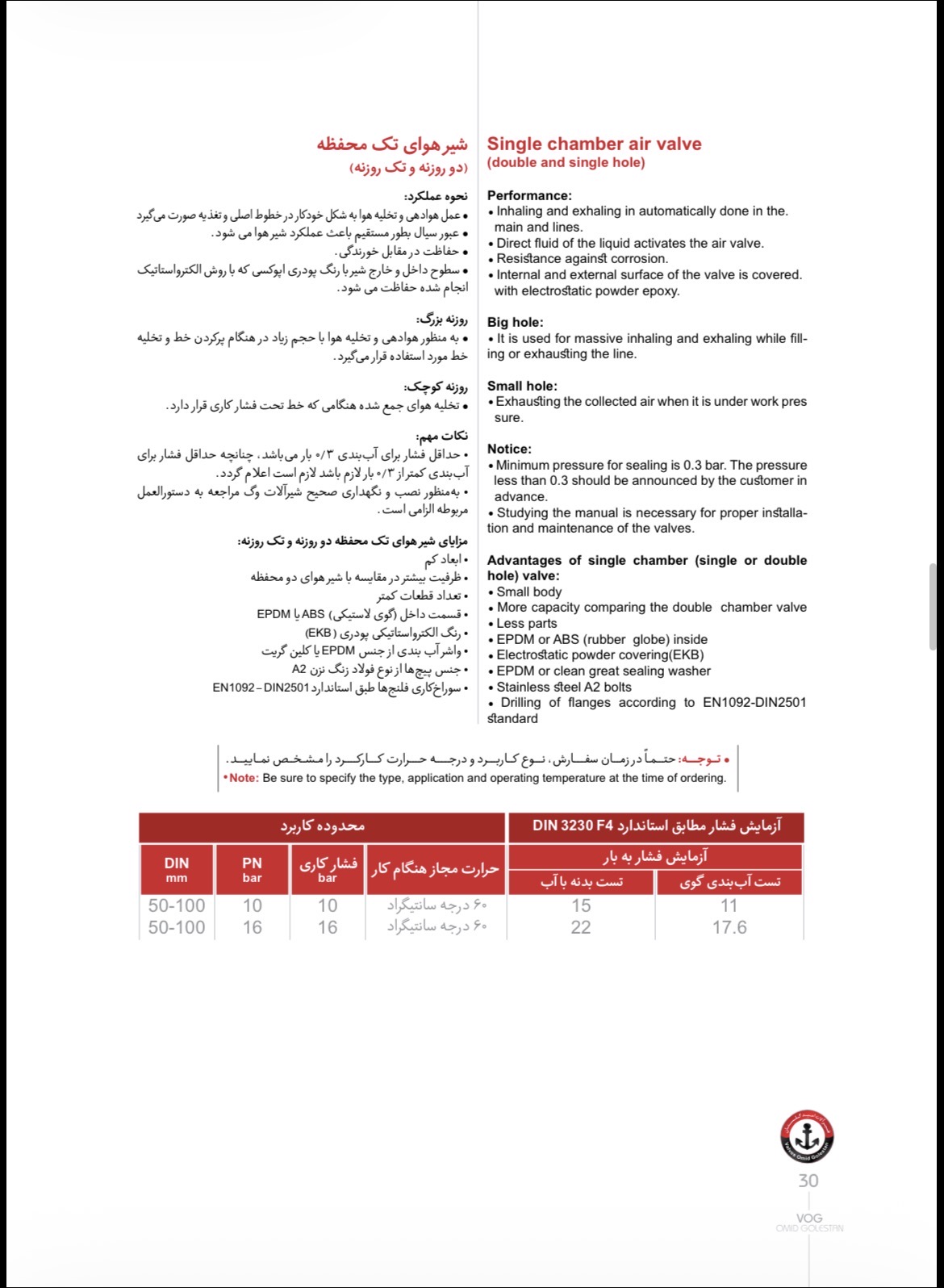

صفحه دوم کاتالوگ — جدول محدوده کاربرد و آزمایش فشار
فشار کاریPN 10/16
رنج DN50~100 mm
حداقل فشار آببندی0.3 bar
حرارت مجاز کار60°C
✓ نقاط قوت
- طراحی تک محفظه (بهجای دو محفظه مجزا)، ابعاد کوچکتر و ظرفیت بیشتر نسبت به شیرهای هوای دو محفظهای مشابه
- تعداد قطعات کمتر نسبت به نسخه دو محفظهای، سهولت در نگهداری و کاهش احتمال خرابی مکانیکی
- قسمت داخلی (گوی لاستیکی) از جنس ABS یا EPDM، مقاومت در برابر فشار و سیالات مختلف
- پوشش رنگ الکترواستاتیک پودری EKB در سطوح داخلی و خارجی، مقاومت بالا در برابر خوردگی
- واشر آببندی از جنس EPDM یا کلینگریت، و پیچها از فولاد زنگنزن گرید A2 — دوام بالا در محیط مرطوب
- عملکرد کاملاً خودکار: تخلیه/ورود هوا با روزنه بزرگ هنگام پرشدن یا خالیشدن خط، و تخلیه پیوسته هوای جمعشده با روزنه کوچک در حین کارکرد عادی خط تحت فشار
- سوراخکاری فلنج مطابق استاندارد EN1092-DIN2501، سازگار با فلنجهای استاندارد اروپایی رایج در پروژهها
! نکات قابل توجه
- حداقل فشار لازم برای آببندی کامل ۰.۳ بار است؛ طبق تاکید صریح کاتالوگ، اگر فشار آببندی مورد نیاز کمتر از ۰.۳ بار باشد، باید حتماً پیش از سفارش به سازنده اعلام شود
- حداکثر حرارت مجاز کار ۶۰ درجه سانتیگراد است؛ برای سیالات با دمای بالاتر مناسب نیست
- رنج سایزی این مدل به DN50 تا DN100 محدود است؛ برای سایزهای بزرگتر باید سایر مدلهای خانواده شیر هوا بررسی شود
- طبق تاکید کاتالوگ، مطالعه دستورالعمل نصب و نگهداری برای عملکرد صحیح این شیرها الزامی اعلام شده است
تفاوت با شیر هوای دو محفظهای نسخه تک محفظه (این محصول) با ادغام مکانیزم روزنه بزرگ و کوچک در یک بدنه واحد، نسبت به شیرهای هوای دو محفظهای مرسوم، ابعاد کوچکتر، تعداد قطعات کمتر و ظرفیت عملکردی بالاتری ارائه میدهد — این مزایا مستقیماً در بخش «مزایای شیر هوای تک محفظه» کاتالوگ رسمی تاکید شده است.
جمعبندی
برای نقاط بحرانی خطوط آب که نیاز به تخلیه/ورود خودکار حجم بالای هوا هنگام پرشدن یا برداشت خط و همزمان تخلیه پیوسته حبابهای هوای جمعشده تحت فشار کار دارند، شیر هوای تک محفظه دو روزنه وگ امید گلستان با طراحی جمعوجور و مقاوم در برابر خوردگی، در رنج DN50 تا DN100 و فشار تا PN16 گزینهای استاندارد و کارآمد است.
SINGLE CHAMBER DOUBLE ORIFICE EPDM/ABS INTERNAL DN 50-100 PN 10/16
محدوده کاربرد و آزمایش فشار (مطابق استاندارد DIN 3230 F4)
| DN (mm) | PN (bar) | فشار کاری (bar) | حرارت مجاز هنگام کار | تست بدنه با آب (bar) | تست آببندی گوی (bar) |
|---|---|---|---|---|---|
| 50-100 | 10 | 10 | 60°C | 15 | 11 |
| 50-100 | 16 | 16 | 60°C | 22 | 17.6 |
جدول بالا عیناً از جدول «محدوده کاربرد» دیتاشیت رسمی استخراج شده و آزمایش فشار مطابق استاندارد DIN 3230 F4 انجام میشود.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| قسمت داخلی (گوی لاستیکی) | EPDM یا ABS |
| پوشش رنگ | الکترواستاتیک پودری EKB |
| واشر آببندی | EPDM یا کلینگریت |
| پیچها | فولاد زنگنزن گرید A2 |
نحوه عملکرد و استانداردهای مرجع
روزنه بزرگ: برای تخلیه و ورود هوا با حجم زیاد، هنگام پرکردن یا تخلیه خط مورد استفاده قرار میگیرد.
روزنه کوچک: تخلیه هوای جمعشده هنگامی که خط تحت فشار کاری قرار دارد.
عمل هوادهی و تخلیه هوا به شکل خودکار در خطوط اصلی و فرعی صورت میگیرد؛ عبور مستقیم سیال باعث فعالشدن عملکرد شیر هوا میشود. سوراخکاری فلنجها مطابق استاندارد EN1092-DIN2501 است. برای منظور نصب و نگهداری صحیح، مراجعه به دستورالعمل مربوطه شیرآلات وگ الزامی اعلام شده است.
