نوع محصول:شیر هوا تک روزنه (Single Orifice Air Release Valve)
نوع شیر:شیر تخلیه اتوماتیک هوا تک روزنه
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

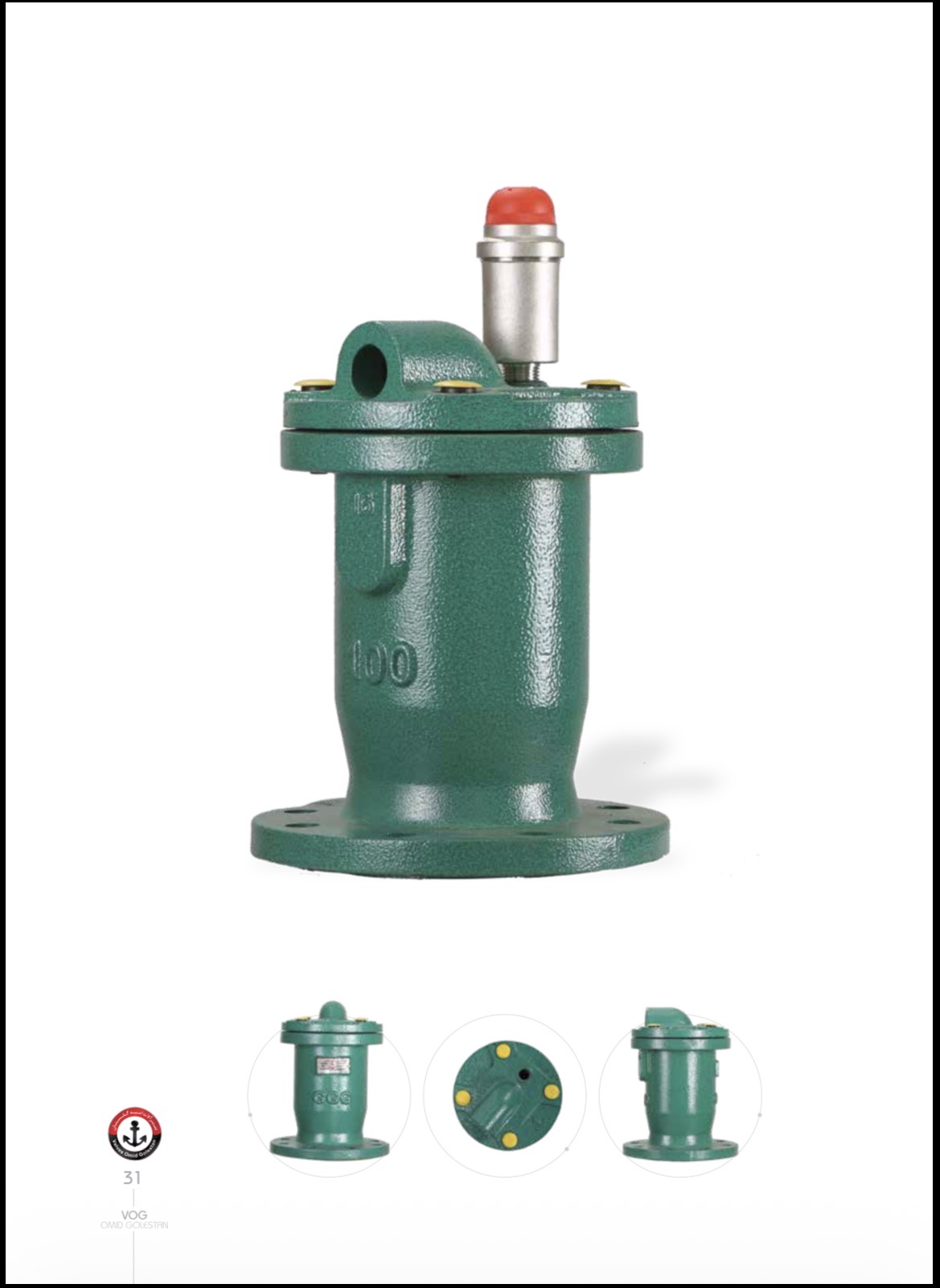

شیر هوا تک روزنه فلنجی PN16 وگ امید گلستان چدن داکتیل GGG40
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر هوا تک روزنه فلنجی PN16 وگ امید گلستان — بررسی فنی
مدل Single Chamber Air Valve (Single Hole) — بدنه با پوشش اپوکسی پودری الکترواستاتیک
پوشش الکترواستاتیک EKB پیچ استیل ضد زنگ A2 استاندارد EN 1092 / DIN 2501 تست DIN 3230 F4

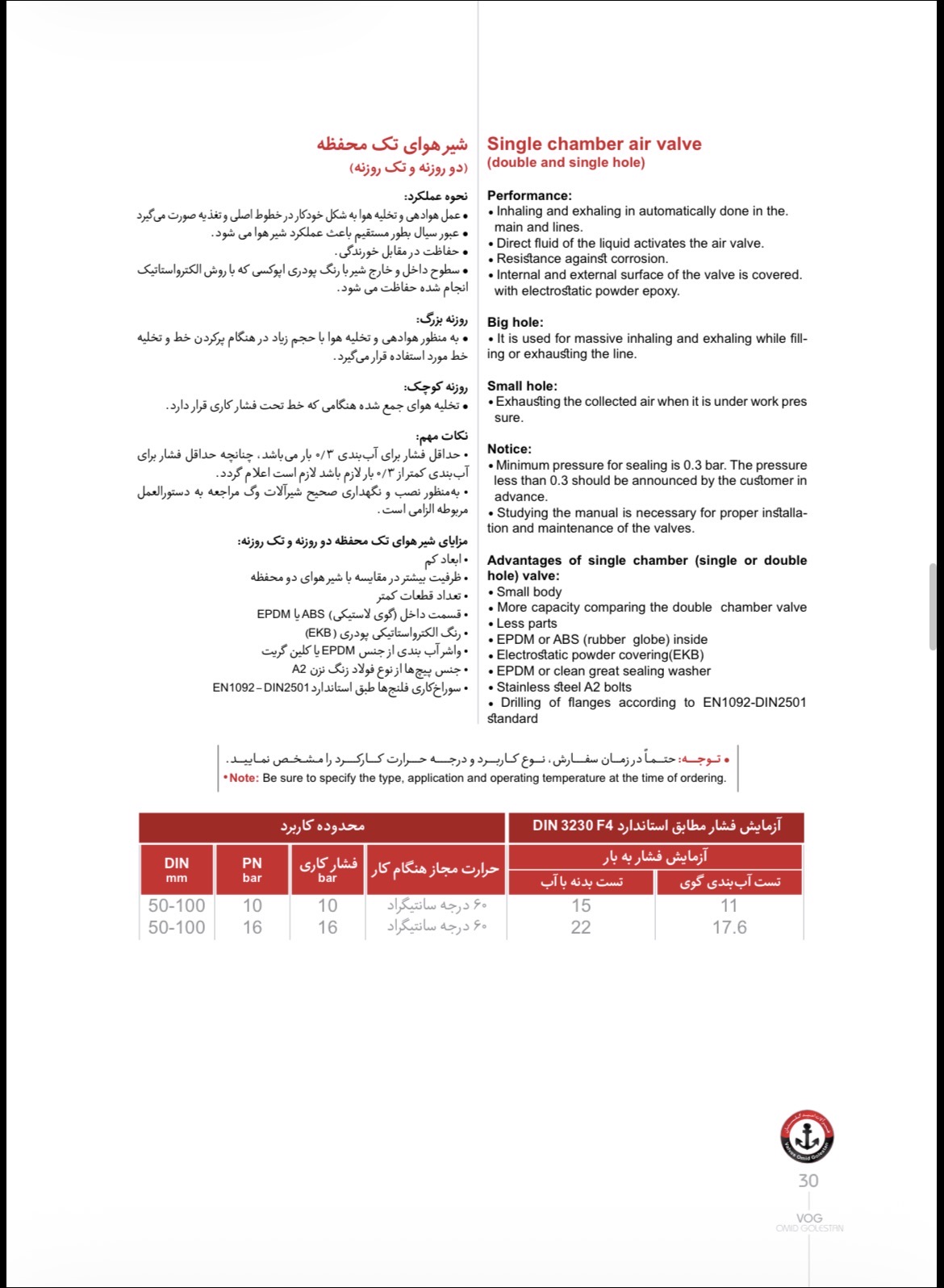

تصویر کاتالوگ و جدول فشار کاری کامل — استاندارد DIN 3230 F4
فشار کاری PN16
دمای کاری 60°C
حداقل فشار آببندی 0.3 bar
رنج سایز DN50–100
✓ نقاط قوت
- بدنهٔ کوچکتر و ظرفیت عملکردی بالاتر نسبت به مدل دو محفظهای مشابه، با تعداد قطعات کمتر
- گوی لاستیکی داخلی از جنس EPDM یا ABS، مقاوم در برابر خوردگی و شرایط محیطی
- پوشش کامل داخل و خارج بدنه با رنگ پودری الکترواستاتیک اپوکسی (EKB)
- پیچهای فلنج از جنس استیل ضد زنگ A2، مقاوم در برابر زنگزدگی بلندمدت
- عملکرد کاملاً خودکار — تخلیه و مکش هوا صرفاً با فشار مستقیم سیال، بدون نیاز به کنترل دستی
! نکات قابل توجه
- حداقل فشار لازم برای آببندی کامل ۰.۳ بار است؛ در صورت نیاز به فشار آببندی کمتر، باید حتماً هنگام سفارش به سازنده اعلام شود
- حداکثر دمای کاری ۶۰ درجه سانتیگراد؛ برای سیالات گرمتر مناسب نیست
- رعایت دستورالعمل نصب و نگهداری الزامی است؛ نصب نادرست عملکرد شناور و آببندی را مختل میکند
تک محفظه در مقابل دو محفظه مدل تک محفظه (چه تک روزنه چه دو روزنه) در یک بدنهٔ واحد و فشرده طراحی شده و نسبت به مدل دو محفظهای (که هر روزنه مخزن هوای جداگانه دارد) ابعاد کوچکتر، قطعات کمتر و ظرفیت عملکردی بالاتری ارائه میدهد؛ برای اغلب کاربردهای استاندارد آبرسانی، مدل تک محفظه گزینهٔ سادهتر و اقتصادیتری است.
مشخصهمقدار
جنس گوی داخلی
EPDM یا ABS
جنس واشر آببندی
EPDM یا کلین گریت
جنس پیچهای فلنج
فولاد زنگنزن A2
پوشش رنگ
اپوکسی پودری الکترواستاتیک (EKB)
سوراخکاری فلنج
EN 1092 / DIN 2501
استاندارد تست فشار
DIN 3230 F4
فشار تست بدنه (PN16)
22 bar
فشار تست آببندی گوی (PN16)
17.6 bar
جمعبندی
برای خطوط آبرسانی PN16 که نیاز به تخلیهٔ خودکار هوای انباشتهشده در نقاط بالادست خط دارند، بدون نیاز به دو محفظهٔ جداگانه، شیر هوا تک روزنه فلنجی وگ امید گلستان با بدنهٔ فشرده و پوشش ضدخوردگی کامل، گزینهای ساده و اقتصادی است.
SINGLE CHAMBER SINGLE HOLE PN16 / DN50–100 MAX 60°C
