نوع محصول:شیر پروانهای ویفری گیربکسی (Wafer Butterfly Valve)
نوع شیر:پروانهای ویفری گیربکسی زبانه استیل
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)
شیر ویفری پروانه ای گیربکسی زبانه استیل PN16 وگ امید گلستان
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر پروانهای ویفری با عملگر گیربکسی PN16 وگ امید گلستان — بررسی فنی
معروف به باترفلای ولو ویفری گیربکسی، شیر پروانهای با چرخدنده کاهنده و Wafer Butterfly Valve, Gearbox Operated, VOG Omid Golestan در بازار تاسیسات صنعتی
خلاصه فنی
شیر پروانهای ویفری وگ امید گلستان، در دو نوع عملگر «اهرمی» و «گیربکسی» عرضه میشود؛ بدنه و پروانه از چدن نشکن GGG40، شفتها از استیل 4021/1، لاستیک آببندی داخلی قابل تعویض NBR یا EPDM. کلاس فشار متناظر با سوراخکاری فلنج بین PN10 تا PN16 (مطابق DIN 2501 Part 1). حداکثر دمای کاربری استاندارد برای آب تا 80 درجه سانتیگراد.
توضیح غیر کاتالوگی: تفاوت عملگر اهرمی و گیربکسی کاتالوگ رسمی وگ امید گلستان جدول گشتاور یا نسبت گیربکس مجزایی برای این محصول منتشر نکرده است. تفاوت کلی این دو نوع عملگر که مستقل از کاتالوگ و بر پایه اصول عمومی مهندسی شیرآلات است:
- اهرمی: بازوی دستی با نشانگر آلومینیومی، عملکرد سریع 90 درجه، مناسب سایزهای کوچکتر تا متوسط که گشتاور بازکردن پایین است.
- گیربکسی: مکانیزم چرخدنده که با کاهش سرعت چرخش، گشتاور لازم برای باز و بسته کردن را کاهش میدهد؛ امکان توقف و قفل شیر در هر موقعیت میانی (کنترل جریان) و عملکرد راحتتر در سایزهای بزرگتر یا فشار بالاتر را فراهم میکند.

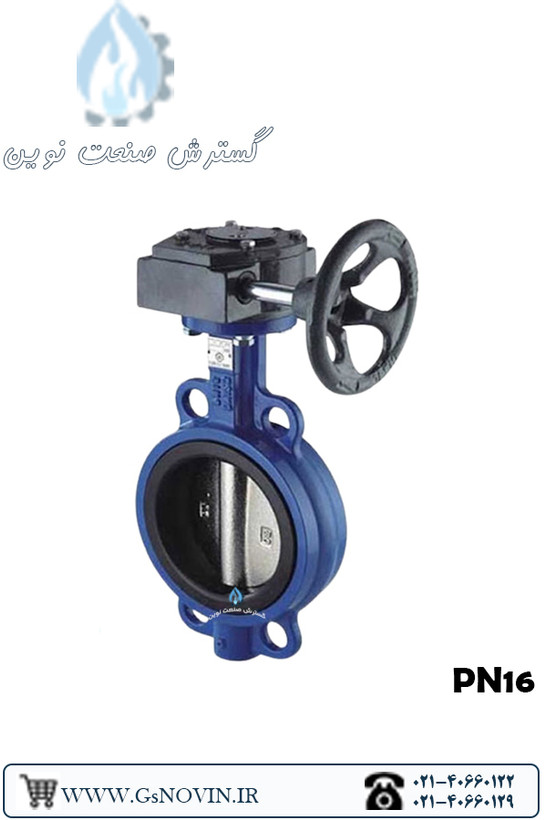

نمای شیر پروانهای ویفری با عملگر گیربکسی

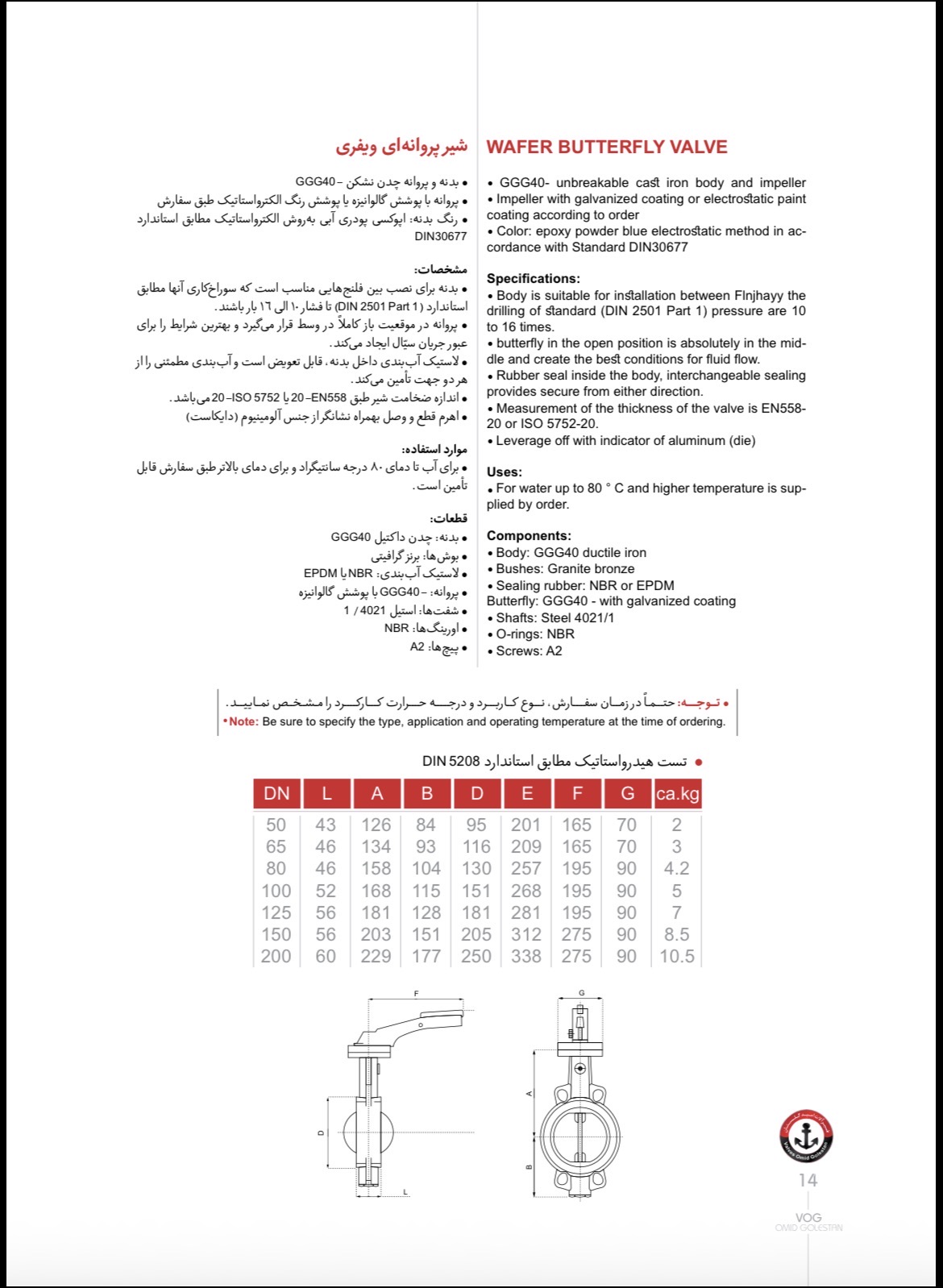

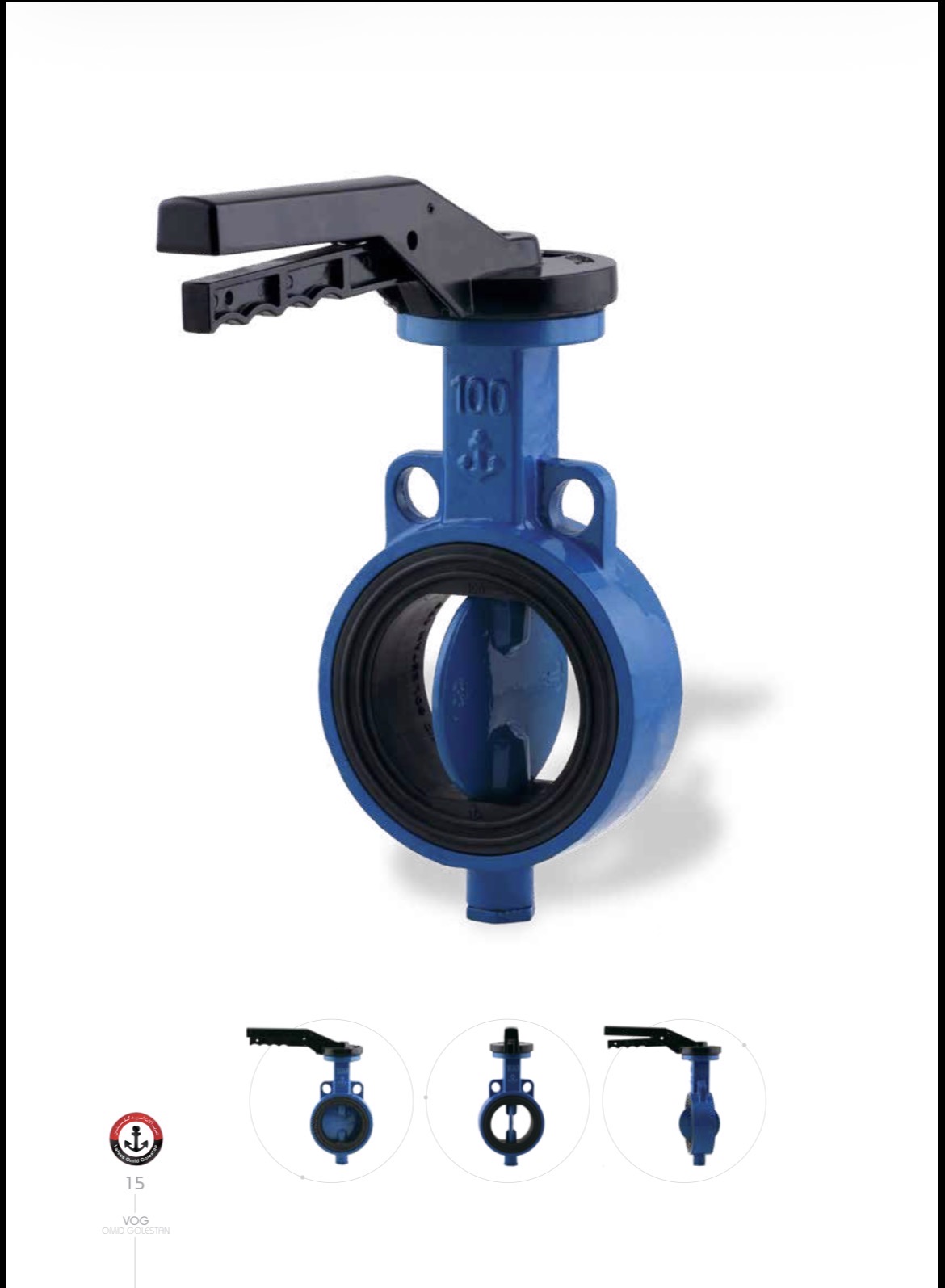

نمای پروانه (دیسک) و بدنه داخلی شیر
نوع عملگرGearbox
جنس بدنه/پروانهGGG40
جنس شفتSteel 4021/1
حداکثر دما80°C
✓ نقاط قوت
- عملگر گیربکسی امکان باز و بسته کردن شیر با نیروی کمتر و توقف در هر موقعیت میانی جهت کنترل جریان را فراهم میکند
- پروانه در موقعیت باز کاملاً در وسط بدنه قرار میگیرد و کمترین افت فشار را در مسیر عبور سیال ایجاد میکند
- لاستیک آببندی داخل بدنه قابل تعویض است و آببندی مطمئن از هر دو جهت جریان را تأمین میکند
- بدنه و پروانه از چدن نشکن GGG40، مناسب فشار کاری تا 16 بار مطابق سوراخکاری استاندارد DIN 2501 Part 1
- شفتها از جنس استیل 4021/1 و بوشها از برنز گرافیتی، مقاومت مکانیکی و سایشی مناسب
- پوشش بدنه اپوکسی پودری آبی بهروش الکترواستاتیک مطابق استاندارد DIN 30677
- پشتیبانی وگ امید گلستان با بیش از دو دهه سابقه تولید و ۲۰ سال خدمات پس از فروش
! نکات قابل توجه
- پروانه (دیسک) استاندارد این محصول از جنس چدن نشکن GGG40 با پوشش گالوانیزه است، نه فولاد زنگنزن؛ فقط شفتها از جنس استیل هستند
- کاتالوگ رسمی جدول گشتاور، نسبت دنده یا استاندارد فلنج اتصال گیربکس (مانند ISO 5211) را برای این محصول بهصورت مجزا منتشر نکرده است؛ برای دریافت این اطلاعات با واحد فنی تماس بگیرید
- حداکثر دمای استاندارد کاربری 80 درجه سانتیگراد است؛ برای دمای بالاتر باید هنگام سفارش صراحتاً اعلام شود
جمعبندی
برای خطوطی که نیاز به کنترل دقیقتر جریان یا سهولت در بازوبستهکردن شیرهای بزرگتر دارند، نسخه گیربکسی شیر پروانهای ویفری وگ امید گلستان با بدنه و پروانه چدن نشکن GGG40 و شفت استیل، گزینهای مناسب نسبت به نوع اهرمی است؛ بهویژه در سایزهایی که گشتاور بازکردن دستی بالاست.
WAFER BUTTERFLY VALVE GEARBOX OPERATED GGG40 DISC STEEL SHAFT PN10/16
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع عملگر | گیربکسی (چرخدنده کاهنده) |
| سوراخکاری فلنج نصب | DIN 2501 Part 1 |
| محدوده فشار متناظر | 10 تا 16 bar |
| استاندارد ضخامت وجهبهوجه شیر | EN 558-20 یا ISO 5752-20 |
| حداکثر دمای کاربری استاندارد (آب) | 80 °C |
| دمای بالاتر | طبق سفارش قابل تأمین |
| استاندارد پوشش رنگ بدنه | DIN 30677 (اپوکسی پودری آبی) |
جدول ابعاد بدنه (mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
| L (ضخامت شیر) | 43 | 46 | 46 | 52 | 56 | 56 | 60 |
| A | 126 | 134 | 158 | 168 | 181 | 203 | 229 |
| B | 84 | 93 | 104 | 115 | 128 | 151 | 177 |
| D | 95 | 116 | 130 | 151 | 181 | 205 | 250 |
| E | 201 | 209 | 257 | 268 | 281 | 312 | 338 |
| وزن تقریبی (kg) | 2 | 3 | 4.2 | 5 | 7 | 8.5 | 10.5 |
ابعاد A، B، D، E مربوط به بدنه شیر (مشترک بین نوع اهرمی و گیربکسی) است. ستونهای F و G در کاتالوگ رسمی مختص نوع اهرمی (طول اهرم) بوده و برای نسخه گیربکسی ابعاد جداگانه اتصال گیربکس منتشر نشده است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن داکتیل (نشکن) GGG40 |
| پروانه (دیسک) | چدن داکتیل GGG40 با پوشش گالوانیزه (یا رنگ الکترواستاتیک طبق سفارش) |
| بوشها | برنز گرافیتی |
| شفتها | استیل 4021/1 |
| لاستیک آببندی | NBR یا EPDM |
| اورینگها | NBR |
| پیچها | A2 |
| پوشش بدنه | اپوکسی پودری آبی الکترواستاتیک، مطابق DIN 30677 |
درباره سازنده: وگ امید گلستان شرکت وگ امید گلستان با بیش از دو دهه تجربه، دارای نشان استاندارد ملی ایران و پروانه بهرهبرداری به شماره 01/500089 از وزارت صنایع و معادن استان تهران است. این شرکت اولین تولیدکننده شیرآلات چدنی دارنده نشان کیفیت اروپا CE از شرکت BCI بوده و دارای استانداردهای ایزو 9001-2008، ایزو 14001 و ایزو 18001 از شرکت BCI میباشد.
سؤالات متداول
پروانه (دیسک) این شیر از چه جنسی است؟
پروانه استاندارد از چدن نشکن GGG40 با پوشش گالوانیزه است. طبق سفارش، پوشش رنگ الکترواستاتیک نیز قابل ارائه است. شفتهای شیر از جنس استیل 4021/1 هستند.
عملگر گیربکسی چه مزیتی نسبت به اهرمی دارد؟
گیربکس با کاهش سرعت چرخش، گشتاور لازم برای باز و بسته کردن شیر را کاهش میدهد و امکان توقف و قفل شیر در هر موقعیت میانی برای کنترل جریان را فراهم میکند؛ این ویژگی بهویژه در سایزهای بزرگتر یا فشار بالاتر مفید است.
حداکثر دما و فشار کاری این شیر چقدر است؟
حداکثر دمای کاربری استاندارد برای آب 80 درجه سانتیگراد است. سوراخکاری فلنج نصب مطابق DIN 2501 Part 1 برای فشار 10 تا 16 بار طراحی شده است.
آیا جدول گشتاور یا نسبت گیربکس این شیر موجود است؟
کاتالوگ عمومی وگ امید گلستان جدول گشتاور یا نسبت دنده مجزایی برای این محصول منتشر نکرده است. برای دریافت این اطلاعات فنی دقیق، با واحد فروش تماس بگیرید.
این شیر را از کجا میتوان خرید؟
این محصول اصل وگ امید گلستان از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت و مشاوره فنی با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
