نوع محصول:شیر پروانهای ویفری گیربکسی (Wafer Butterfly Valve)
نوع شیر:پروانهای ویفری گیربکسی دیسک کروم
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)
شیر ویفری پروانه ای گیربکسی دیسک کروم PN16 وگ امید گلستان
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر پروانهای ویفری گیربکسی دیسک کروم PN16 وگ امید گلستان — بررسی فنی
معروف به باترفلای ولو ویفری دیسک کروم، شیر پروانهای گیربکسی پروانه گالوانیزه و Wafer Butterfly Valve, Gearbox Operated, Chrome/Galvanized Disc, VOG Omid Golestan
خلاصه فنی
شیر پروانهای ویفری وگ امید گلستان با عملگر گیربکسی و دیسک کروم؛ بدنه و پروانه از چدن نشکن GGG40، شفتها از استیل 4021/1، لاستیک آببندی داخلی قابل تعویض NBR یا EPDM. کلاس فشار متناظر با سوراخکاری فلنج بین PN10 تا PN16 (مطابق DIN 2501 Part 1). حداکثر دمای کاربری استاندارد برای آب تا 80 درجه سانتیگراد. مابقی مشخصات فنی این نسخه دقیقاً مطابق دیتاشیت رسمی محصول است و تنها تفاوت با نسخه اهرمی، نوع عملگر (گیربکسی بهجای اهرمی) میباشد.
نکته شفافیت درباره «دیسک کروم» کاتالوگ رسمی وگ امید گلستان برای پروانه (دیسک) این شیر، «پوشش گالوانیزه» یا در صورت سفارش «پوشش رنگ الکترواستاتیک» را ذکر کرده است؛ اصطلاح تجاری «کروم» که در بازار برای این پوشش نقرهای گالوانیزه به کار میرود، همین پوشش استاندارد کاتالوگ است، نه آبکاری کروم سخت مجزا.

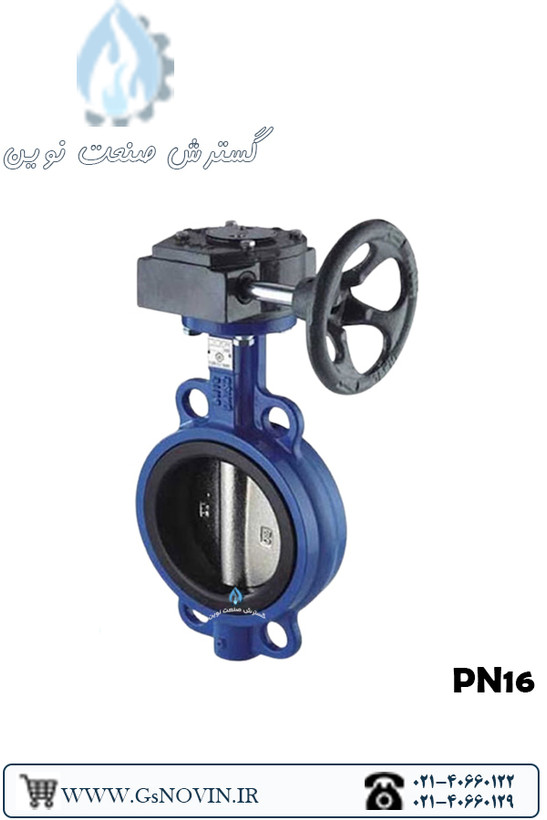

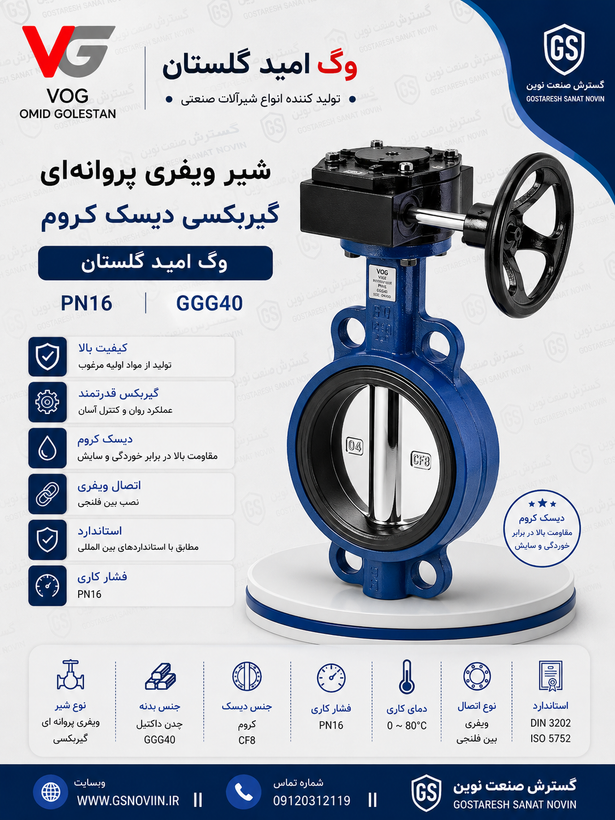

نمای شیر پروانهای ویفری گیربکسی با پروانه پوشش کروم/گالوانیزه

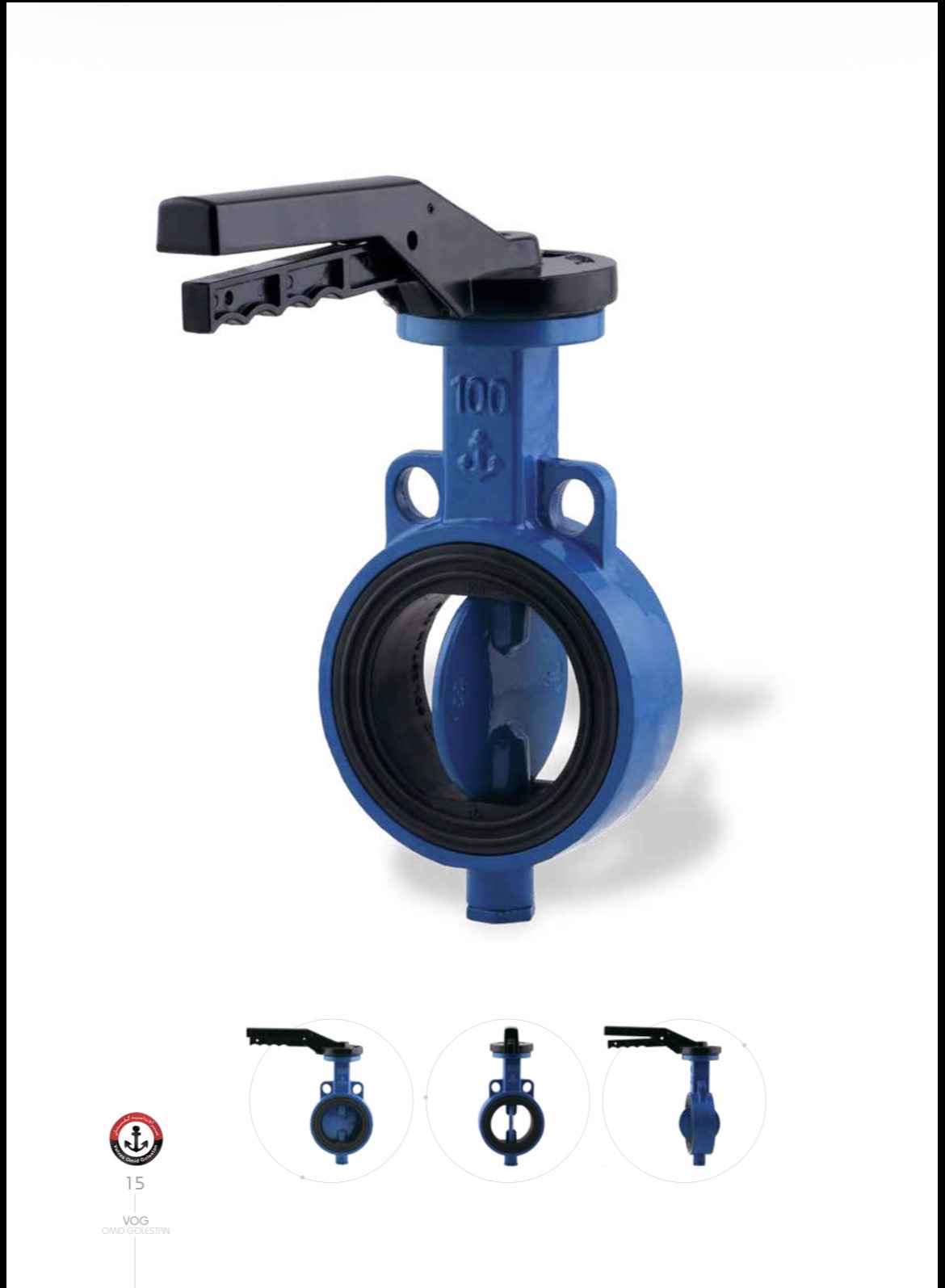

نمای نزدیک پروانه (دیسک) و بدنه داخلی شیر
نوع عملگرGearbox
جنس بدنه/پروانهGGG40
پوشش پروانهChrome / Galvanized
حداکثر دما80°C
✓ نقاط قوت
- عملگر گیربکسی امکان باز و بسته کردن شیر با نیروی کمتر و توقف در هر موقعیت میانی جهت کنترل جریان را فراهم میکند
- پوشش کروم/گالوانیزه پروانه، ظاهر یکنواخت و مقاومت مناسب در برابر خوردگی سطحی ارائه میدهد
- پروانه در موقعیت باز کاملاً در وسط بدنه قرار میگیرد و کمترین افت فشار را در مسیر عبور سیال ایجاد میکند
- لاستیک آببندی داخل بدنه قابل تعویض است و آببندی مطمئن از هر دو جهت جریان را تأمین میکند
- بدنه و پروانه از چدن نشکن GGG40، مناسب فشار کاری تا 16 بار مطابق سوراخکاری استاندارد DIN 2501 Part 1
- شفتها از جنس استیل 4021/1 و بوشها از برنز گرافیتی، مقاومت مکانیکی و سایشی مناسب
- پشتیبانی وگ امید گلستان با بیش از دو دهه سابقه تولید و ۲۰ سال خدمات پس از فروش
! نکات قابل توجه
- پوشش «کروم» این پروانه همان پوشش گالوانیزه استاندارد کاتالوگ است؛ آبکاری کروم سخت جداگانهای در مستندات رسمی ذکر نشده است
- کاتالوگ رسمی جدول گشتاور، نسبت دنده یا استاندارد فلنج اتصال گیربکس (مانند ISO 5211) را برای این محصول بهصورت مجزا منتشر نکرده است
- حداکثر دمای استاندارد کاربری 80 درجه سانتیگراد است؛ برای دمای بالاتر باید هنگام سفارش صراحتاً اعلام شود
جمعبندی
برای خطوطی که هم نیاز به کنترل دقیقتر جریان (به لطف عملگر گیربکسی) و هم ظاهر یکنواخت و مقاوم پروانه دارند، نسخه دیسک کروم/گالوانیزه شیر پروانهای ویفری گیربکسی وگ امید گلستان گزینهای مناسب است؛ مشخصات فنی این نسخه دقیقاً مطابق دیتاشیت رسمی محصول است و تفاوت آن با نسخه اهرمی، تنها در نوع عملگر میباشد.
WAFER BUTTERFLY VALVE GEARBOX OPERATED CHROME/GALVANIZED DISC STEEL SHAFT PN10/16
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع عملگر | گیربکسی (چرخدنده کاهنده) |
| سوراخکاری فلنج نصب | DIN 2501 Part 1 |
| محدوده فشار متناظر | 10 تا 16 bar |
| استاندارد ضخامت وجهبهوجه شیر | EN 558-20 یا ISO 5752-20 |
| حداکثر دمای کاربری استاندارد (آب) | 80 °C |
| دمای بالاتر | طبق سفارش قابل تأمین |
| استاندارد پوشش رنگ بدنه | DIN 30677 (اپوکسی پودری آبی) |

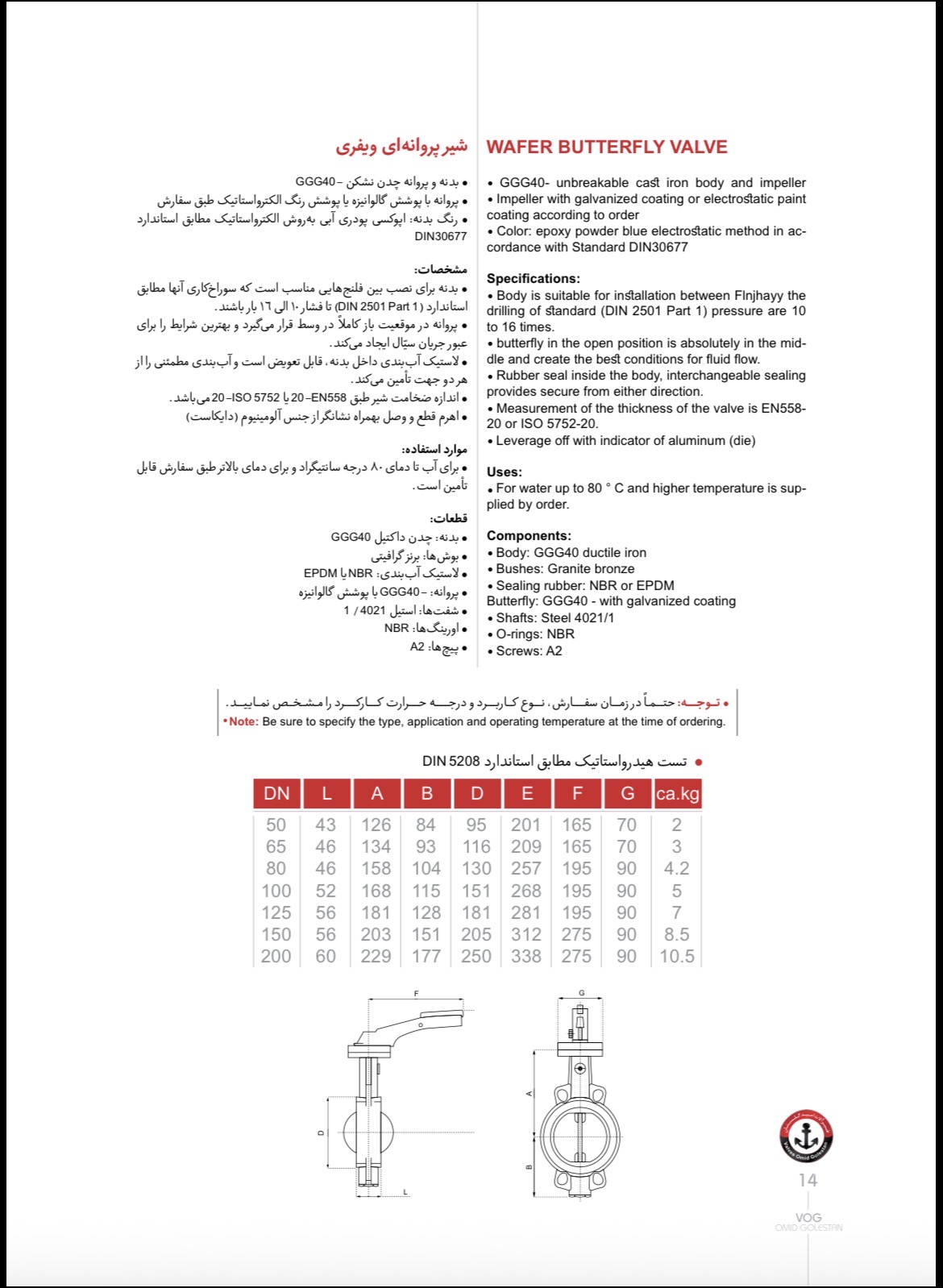

جدول ابعاد بدنه (mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
| L (ضخامت شیر) | 43 | 46 | 46 | 52 | 56 | 56 | 60 |
| A | 126 | 134 | 158 | 168 | 181 | 203 | 229 |
| B | 84 | 93 | 104 | 115 | 128 | 151 | 177 |
| D | 95 | 116 | 130 | 151 | 181 | 205 | 250 |
| E | 201 | 209 | 257 | 268 | 281 | 312 | 338 |
| وزن تقریبی (kg) | 2 | 3 | 4.2 | 5 | 7 | 8.5 | 10.5 |
ابعاد A، B، D، E مربوط به بدنه شیر (مشترک بین نوع اهرمی و گیربکسی) است؛ ابعاد اتصال گیربکس بهصورت مجزا در کاتالوگ عمومی منتشر نشده است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن داکتیل (نشکن) GGG40 |
| پروانه (دیسک) | چدن داکتیل GGG40 با پوشش کروم/گالوانیزه (یا رنگ الکترواستاتیک طبق سفارش) |
| بوشها | برنز گرافیتی |
| شفتها | استیل 4021/1 |
| لاستیک آببندی | NBR یا EPDM |
| اورینگها | NBR |
| پیچها | A2 |
| پوشش بدنه | اپوکسی پودری آبی الکترواستاتیک، مطابق DIN 30677 |
درباره سازنده: وگ امید گلستان شرکت وگ امید گلستان با بیش از دو دهه تجربه، دارای نشان استاندارد ملی ایران و پروانه بهرهبرداری به شماره 01/500089 از وزارت صنایع و معادن استان تهران است. این شرکت اولین تولیدکننده شیرآلات چدنی دارنده نشان کیفیت اروپا CE از شرکت BCI بوده و دارای استانداردهای ایزو 9001-2008، ایزو 14001 و ایزو 18001 از شرکت BCI میباشد.
سؤالات متداول
«دیسک کروم» یعنی چه پوششی؟
در کاتالوگ رسمی، پروانه (دیسک) این شیر با پوشش گالوانیزه معرفی شده که در بازار به آن «کروم» نیز گفته میشود. آبکاری کروم سخت مجزایی در مستندات رسمی ذکر نشده است.
تفاوت این نسخه با نسخه اهرمی چیست؟
تنها تفاوت، نوع عملگر است: این نسخه با گیربکس کار میکند و نسخه دیگر با اهرم دستی. سایر مشخصات فنی (بدنه، پروانه، شفت، آببندی، دما و فشار) دقیقاً یکسان و مطابق دیتاشیت رسمی است.
حداکثر دما و فشار کاری این شیر چقدر است؟
حداکثر دمای کاربری استاندارد برای آب 80 درجه سانتیگراد است. سوراخکاری فلنج نصب مطابق DIN 2501 Part 1 برای فشار 10 تا 16 بار طراحی شده است.
این شیر را از کجا میتوان خرید؟
این محصول اصل وگ امید گلستان از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت و مشاوره فنی با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
