نام محصول:شیر فلکه کشویی زبانه لاستیکی (Resilient Seated)
استاندارد طراحی:DIN 3352
فشار کاری:PN10/16
طول فلنج تا فلنج :DIN 3202 F4
شیر کشویی زبانه لاستیکی PN16 وگ امید گلستان GGG40
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان — بررسی فنی
معروف به شیر کشویی زبانه لاستیکی، Rubber Tongue Gate Valve و شیر کشویی چدن نشکن GGG40 در بازار شیرآلات صنعتی

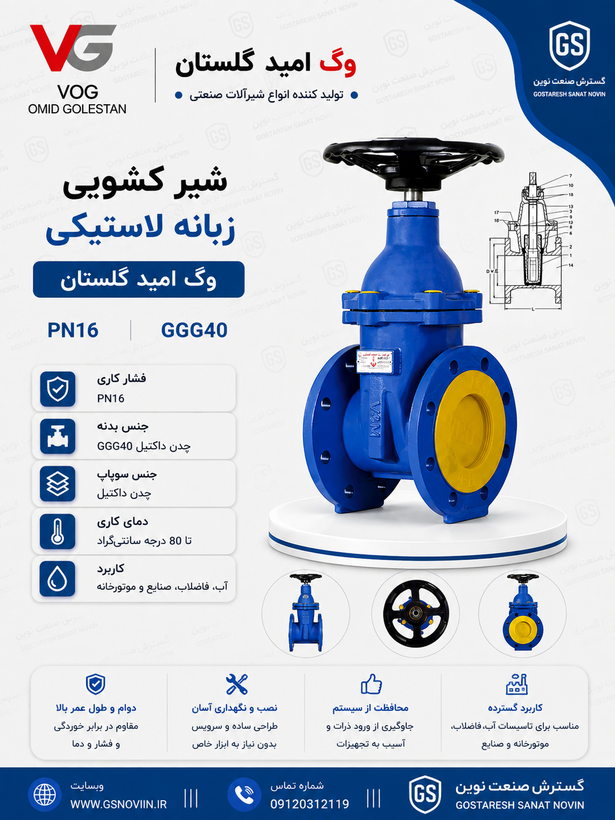

صفحه اول کاتالوگ — معرفی، مشخصات و موارد استفاده
صفحه دوم کاتالوگ — جدول کامل ابعاد، وزن و سوراخکاری فلنج
فشار کاریPN 10/16
جنس بدنهGGG40
پوشش زبانهEPDM/NBR
رنج DN50~300 mm
✓ نقاط قوت
- بدنه و درپوش از چدن نشکن GGG40 با گرافیت کروی، مقاومت بالا در برابر ضربه نسبت به چدن خاکستری معمولی
- زبانه از چدن نشکن با پوشش کامل لاستیک EPDM یا NBR روی تمام سطوح، آببندی نرم و بدون نیاز به نشیمنگاه فلزی دقیق
- محور (اسپیندل) از فولاد زنگنزن با دو عدد اورینگ، آببندی مضاعف در محل عبور محور از بدنه
- مهره محور از برنز فسفری CU-ZN35NIF45، مقاومت بالا در برابر سایش و اصطکاک در چرخش مکرر
- قابلیت تجهیز محرک شیر بهصورت دستی، قابل نصب در زیرزمین، یا موتورایز الکتریکی طبق سفارش — انعطاف بالا برای پروژههای اتوماسیون
- پیچهای آلن داخل بدنه با روکش مخصوص محافظتشده، جلوگیری از دستکاری و خوردگی پیچها
- دارای واشر جای بستهبندی روی سطح دو عدد سرهم و کارتن پلاست، بستهبندی مقاوم برای حمل و نقل
! نکات قابل توجه
- حداکثر دمای کاربردی استاندارد این شیرها ۷۰ درجه سانتیگراد است؛ برای مصارف دیگر (خارج از آب آشامیدنی، آب خام و هوای فشرده) باید هنگام سفارش اعلام شود
- طبق تاکید صریح کاتالوگ، نوع کاربرد و درجه حرارت کارکرد باید حتماً در زمان سفارش مشخص شود؛ در غیر این صورت احتمال عدم تطابق جنس آببندی با سیال وجود دارد
- در سایزهای بزرگ (۲۵۰ و ۳۰۰ میلیمتر)، تعداد و قطر سوراخهای فلنج بین PN10 و PN16 متفاوت است؛ هنگام سفارش باید فشار کاری دقیق مشخص شود تا فلنج مناسب تامین گردد
نکته مهم هنگام سفارش
