نوع محصول:شیر فشارشکن (Pressure Reducing Valve)
برند:وگ بیهمتا
کلاس فشار:PN16
نوع اتصال:فلنجی (Flanged)

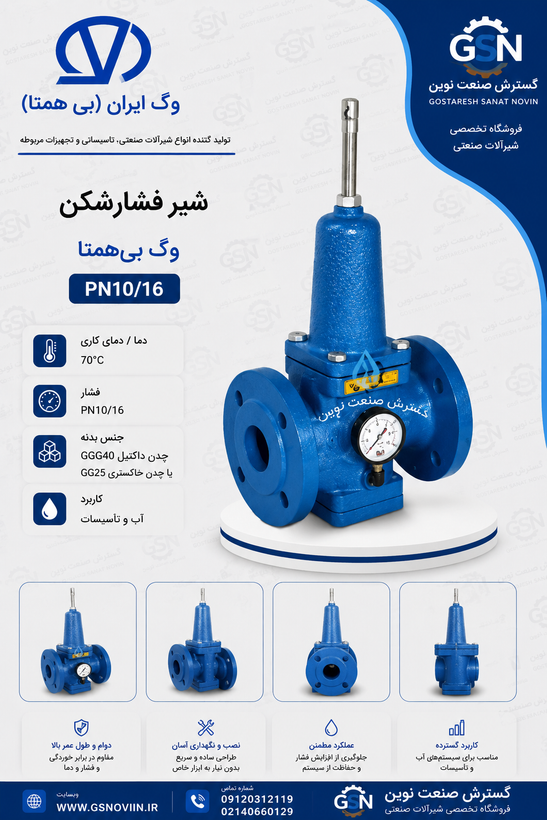

شیر فشارشکن PN10/16 وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر فشارشکن (کاهنده فشار) PN10/16 وگ ایران (بیهمتا) — مشخصات فنی و راهنمای خرید
معروف به شیر فشارشکن چدنی، شیر فشار شکن، شیر کاهنده/تقلیل فشار آب و Pressure Reducing Valve (PRV) در بازار تاسیسات صنعتی ایران
مشخصات فنی و جنس اجزا — کاتالوگ رسمی وگ ایران (بیهمتا)
جدول ابعاد فلنج و نقشه فنی (Dimensions) — مطابق EN 1092-2
فشار کاریPN 10/16
دمای کاریMax 70°C
جنس بدنهGGG40/GG25
نسبت کاهش فشار1:3
✓ نقاط قوت
- کنترل خودکار و مکانیکی کاهش فشار خروجی تا میزان یکسوم فشار نامی ورودی، در حالت بدون تنظیم و در فشار ورودی تا ۱۶ بار — بدون نیاز به منبع تغذیه برق
- تنظیم فشار خروجی از طریق نیروی فنری خارجی، امکان تنظیم دستی متناسب با نیاز شبکه
- قابلیت نصب فشارسنج روی بدنه برای نمایش لحظهای فشار خروجی و پایش عملکرد شیر بدون نیاز به تجهیزات جانبی
- انتخاب جنس بدنه بین چدن داکتیل (GGG40) و چدن خاکستری (GG25) بر حسب سفارش، متناسب با بودجه و شرایط بهرهبرداری پروژه
- دیافراگم با سه گزینه جنس (NBR، EPDM، NRSBR) بر اساس نوع سیال قابل انتخاب است که انعطاف بالایی برای کاربردهای مختلف آب و تاسیسات فراهم میکند
- روکش لاستیکی دریچه قابل تعویض است، که هزینه و زمان تعمیرات دورهای را در مقایسه با تعویض کامل دریچه کاهش میدهد
- پوشش داخلی و خارجی اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون، مقاوم در برابر خوردگی در محیطهای مرطوب
! نکات قابل توجه
- حداکثر دمای کاربری این محصول ۷۰ درجه سانتیگراد است؛ برای سیالات با دمای بالاتر یا بخار مناسب نیست
- نسبت کاهش فشار بدون تنظیم تا یکسوم فشار ورودی نامی است؛ برای نسبتهای کاهش بیشتر یا شرایط خاص شبکه، تنظیم دقیق فنر یا مشاوره فنی قبل از سفارش توصیه میشود
- جنس بدنه (چدن داکتیل یا چدن خاکستری) و جنس دیافراگم باید هنگام سفارش بر اساس نوع سیال و شرایط پروژه صراحتاً مشخص شود
کاربرد در شبکه توزیع آب شیر فشارشکن معمولاً در ورودی ساختمانهای بلندمرتبه، ایستگاههای کاهش فشار شبکه شهری و خطوطی که فشار منبع تأمین بیش از نیاز مصرفکننده نهایی است نصب میشود. با کاهش خودکار فشار خروجی، از آسیب به شیرآلات و لولهکشی داخلی، صدای ضربه قوچ (Water Hammer) و اتلاف آب ناشی از فشار بیش از حد جلوگیری میکند.
جمعبندی
برای پروژههایی که نیاز به کنترل و ثبات فشار خروجی در شبکه توزیع آب دارند — مانند ساختمانهای بلند، ایستگاههای تقلیل فشار شهری و خطوط تاسیساتی با فشار منبع بالا — شیر فشارشکن وگ ایران (بیهمتا) با بدنه چدنی استاندارد، قابلیت نصب فشارسنج و دیافراگم قابل انتخاب بر اساس نوع سیال، در سایزهای DN50 تا DN200 و کلاس فشار PN10/16 گزینهای مطمئن است.
PRESSURE REDUCING VALVE DUCTILE / GREY IRON DN50-DN200 PN10/16 RATIO 1:3
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| محدوده سایز (DN) | 50 ... 200 mm |
| فشار کاری اسمی | PN 10/16 |
| حداکثر فشار کاری مجاز (PN10) | 10 bar |
| حداکثر فشار کاری مجاز (PN16) | 16 bar |
| نسبت کاهش فشار بدون تنظیم | تا 1/3 فشار ورودی نامی در فشار ورودی 16 bar |
| حداکثر دمای کاربری برای سیالات خنثی | 70 °C |
| تست فشار بدنه (PN10 / PN16) | 15 bar / 24 bar |
| تست فشار نشیمنگاه (PN10 / PN16) | 11 bar / 17.6 bar |
| روش کنترل فشار | نیروی فنری خارجی، با قابلیت نصب فشارسنج برای نمایش فشار خروجی |
| استاندارد تست بازرسی نهایی | EN 12266 |
| استاندارد وجهبهوجه | EN 558 series 1 |
| استاندارد ابعاد فلنج | EN 1092-2 |
جدول ابعاد فلنج (mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
| معادل بازار (اینچ)* | 2″ | 2.5″ | 3″ | 4″ | 5″ | 6″ | 8″ |
| L (وجهبهوجه) | 230 | 290 | 310 | 350 | 350 | 480 | 600 |
| D — PN10 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| K — PN10 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| تعداد سوراخ — PN10 | 4 | 4 | 8 | 8 | 8 | 8 | 8 |
| d2 — PN10 | 19 | 19 | 19 | 19 | 19 | 23 | 23 |
| b1 — PN10 | 22 | 22 | 22 | 24 | 26 | 26 | 26 |
| D — PN16 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| K — PN16 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| تعداد سوراخ — PN16 | 4 | 4 | 8 | 8 | 8 | 8 | 12 |
| d2 — PN16 | 19 | 19 | 19 | 19 | 19 | 23 | 23 |
| b1 — PN16 | 22 | 22 | 22 | 24 | 26 | 26 | 30 |
* اندازه اینچ، معادل رایج بازار بر اساس استاندارد بینالمللی سایزبندی لوله (DN/NPS) است و عدد اختصاصی کاتالوگ سازنده نیست؛ صرفاً برای تطبیق آسانتر سایز آمده است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و کلاهک | چدن داکتیل EN-GJS-400 (GGG40) یا چدن خاکستری EN-GJL-250 (GG25) برحسب سفارش |
| دریچه (دیسک) | برنز، چدن داکتیل یا فولاد زنگنزن — با روکش لاستیکی قابل تعویض |
| فنر | فولاد |
| دیافراگم | NRSBR، EPDM یا NBR (بر اساس نوع سیال) |
| نشیمنگاه (سیت) | برنز یا فولاد زنگنزن |
| پوشش داخلی و خارجی | رنگ اپوکسی پودری الکترواستاتیک (Real 5005، ضخامت 100~200 µm) |
درباره سازندهوگ ایران (بیهمتا) از سال ۱۳۶۸ با پروانه بهرهبرداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتشنشانی است و دارای گواهینامههای ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) میباشد. این محصول توسط گسترش صنعت نوین عرضه میشود؛ برای استعلام قیمت و مشاوره فنی با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
سوالات متداول
شیر فشارشکن چه کاری انجام میدهد؟
این شیر بهصورت مکانیکی و بدون نیاز به برق، فشار خروجی خط لوله را نسبت به فشار ورودی کاهش میدهد؛ تا میزان یکسوم فشار نامی ورودی در حالت بدون تنظیم و در فشار ورودی تا ۱۶ بار. این کار از فشار بیش از حد در شبکه مصرفکننده جلوگیری میکند.
حداکثر دما و فشار کاری این شیر چقدر است؟
حداکثر دمای کاربری برای سیالات خنثی ۷۰ درجه سانتیگراد است. در PN10 فشار کاری حداکثر ۱۰ بار و در PN16 فشار کاری حداکثر ۱۶ بار میباشد.
آیا امکان نمایش فشار خروجی روی خود شیر وجود دارد؟
بله، این شیر قابلیت نصب فشارسنج برای نمایش میزان فشار خروجی را دارد که به پایش لحظهای عملکرد شیر کمک میکند.
جنس بدنه و دیافراگم چگونه انتخاب میشود؟
بدنه بین چدن داکتیل (GGG40) و چدن خاکستری (GG25) و دیافراگم بین NBR، EPDM یا NRSBR بر حسب نوع سیال و سفارش مشتری انتخاب میشود؛ این مورد باید هنگام ثبت سفارش مشخص شود.
دریچه (دیسک) این شیر از چه جنسی است؟
دریچه از جنس برنز، چدن داکتیل یا فولاد زنگنزن ساخته میشود و دارای روکش لاستیکی قابل تعویض است؛ این ویژگی هزینه تعمیرات دورهای را نسبت به تعویض کامل دریچه کاهش میدهد.
سایز این شیر بر حسب اینچ چقدر است؟
محدوده رسمی محصول DN50 تا DN200 است که معادل تقریبی بازار آن از ۲ اینچ (DN50) تا ۸ اینچ (DN200) میباشد. این معادلسازی بر اساس استاندارد بینالمللی سایزبندی لوله است، نه عددی اختصاصی از کاتالوگ سازنده.
این شیر را از کجا و با چه گارانتی میتوان خرید؟
این محصول اصل وگ ایران (بیهمتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز مناسب با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
