نوع محصول:شیر کشویی (Gate Valve)
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع زبانه :زبانه لاستیکی (Resilient Seated Wedge)

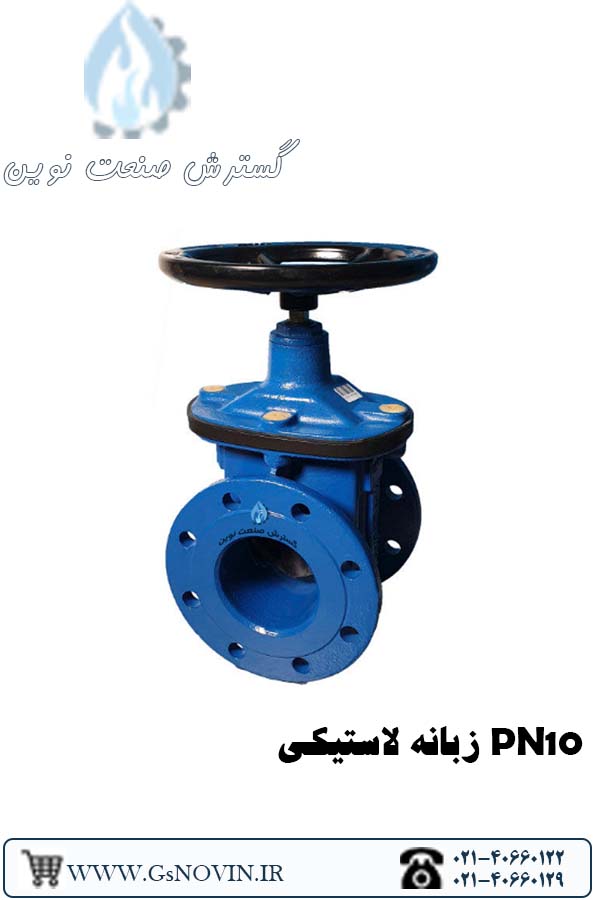

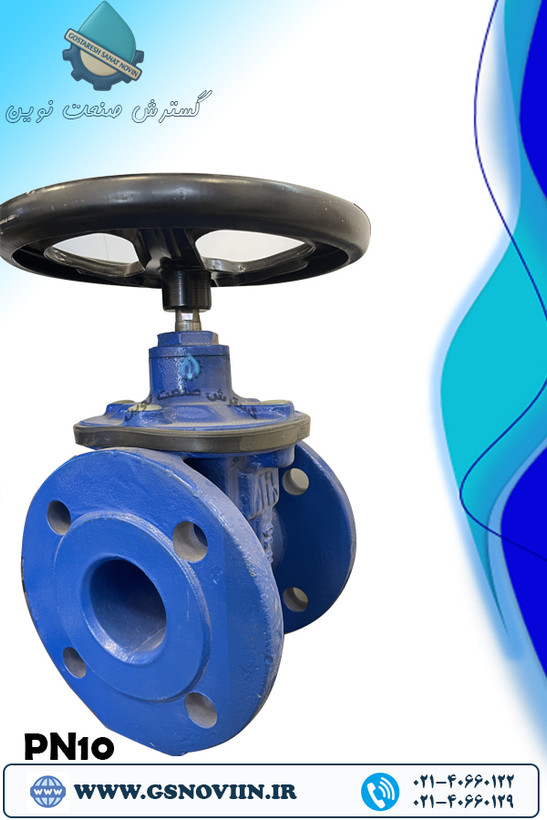

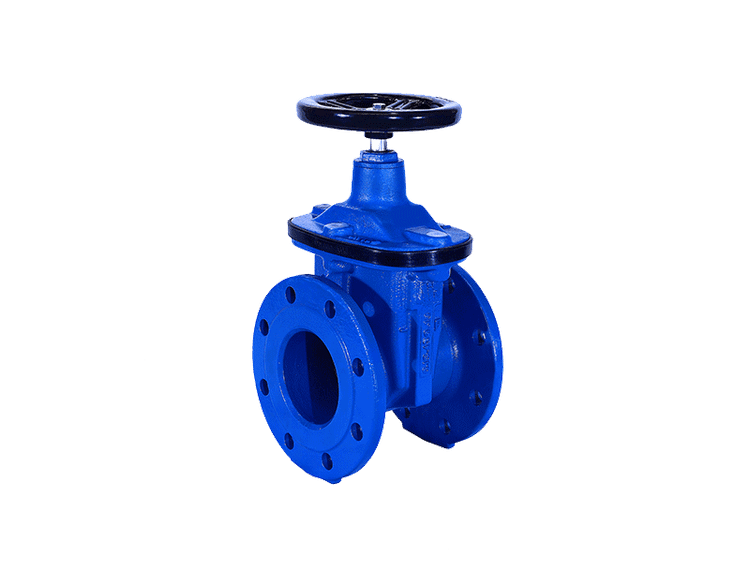

شیر کشویی PN10 زبانه لاستیکی میراب
Gate Valve PN10 Rubber Wedge – MIRAB
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر کشویی (Gate Valve)
برند
میراب (MIRAB)
فشار اسمی
PN10 (حداکثر فشار کاری 10 بار)
نوع زبانه
زبانه لاستیکی (Resilient Seated Wedge)
جنس بدنه
چدن داکتیل (Ductile Iron GJS-400 / GGG40)
جنس زبانه
چدن داکتیل با روکش کامل لاستیک EPDM
جنس محور (Stem)
استنلس استیل
جنس مهره محور
آلیاژ برنز مقاوم به سایش
پوشش بدنه
اپوکسی پودری الکترواستاتیک (Fusion Bonded Epoxy)
نوع اتصال
فلنجی (Flanged)
استاندارد فلنج
EN 1092-2 / DIN PN10
استاندارد طراحی
EN 1171 / DIN 3352
استاندارد تست
EN 12266-1
نوع عملکرد
دستی با فلکه (Handwheel Operated)
جهت جریان
دوطرفه (Bi-directional Sealing)
نوع آب بند
آب‌بندی نرم با EPDM
دمای کاری
حداکثر 70 درجه سانتی‌گراد برای آب
سیالات قابل استفاده
آب شرب، آب خام، آبیاری و سیالات غیرخورنده
وضعیت کاری
کاملاً باز یا کاملاً بسته (On/Off Service)
ویژگی خاص
آب‌بندی کامل بدون نشتی و عدم نیاز به شیار در کف بدنه
توضیحات
شیر کشویی زبانه لاستیکی PN10 میراب — برای قطع‌ووصل کامل خطوط آب و فاضلاب
✓ کالای اصل میراب ✓ آب‌بندی کامل با گشتاور کم ✓ افت فشار تقریباً صفر ✓ تعمیر بدون خروج از خط
این محصول از خانواده شیر کشویی برند میراب است که در فروشگاه گسترش صنعت نوین عرضه می‌شود. برای مشاهده کامل شیرهای کشویی و پروانه‌ای میراب به صفحه شیرآلات میراب مراجعه کنید.
📄
کاتالوگ کامل شیر کشویی زبانه لاستیکی میراب (PDF)
شامل جداول ابعاد همه رده‌های فشاری (PN10, PN16, PN25, Class150)، جنس قطعات و استانداردهای ساخت
وقتی نیاز دارید یک خط آب یا فاضلاب را کاملاً قطع کنید، نه فقط کنترل کنید، شیر کشویی انتخاب درستی است. شیر کشویی زبانه لاستیکی میراب با بدنه چدن داکتیل EN-GJS-400-15 و زبانه (گیت) با روکش کامل لاستیک EPDM ساخته شده؛ همین روکش لاستیکی کامل باعث می‌شود با چرخاندن ساده فلکه، بدون نیاز به نیروی زیاد، آب‌بندی کامل و بدون نشتی داشته باشید.
چرا زبانه لاستیکی؟
در شیرهای کشویی قدیمی‌تر، آب‌بندی بین دو سطح فلزی انجام می‌شود که با گذشت زمان و رسوب، دچار نشتی می‌شود. در مدل زبانه لاستیکی، یک هسته چدنی با روکش کامل لاستیک EPDM جای زبانه فلزی را گرفته؛ این لاستیک داخل بدنه به‌طور کامل جا می‌گیرد و آب‌بندی مطمئن‌تر و بادوام‌تری ایجاد می‌کند، آن هم فقط با یک چرخش ساده فلکه.
کاربردها
- آب و فاضلاب شهری: خطوط اصلی توزیع و انتقال آب، ایستگاه‌های پمپاژ و مخازن.
- کشاورزی: قطع‌ووصل کامل جریان در ابتدای خطوط اصلی آبیاری.
- تاسیسات صنعتی: آب خام، آب آشامیدنی و هوای فشرده.
استانداردهای ساخت
- طراحی شیر: DIN 3352 Part 4 / INSO 3363-4
- ابعاد فلنج اتصال: DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class 150
- فاصله فلنج تا فلنج: DIN EN 558-1 series 14 (DIN 3202-F4)
- تست فشار و آب‌بندی کارخانه‌ای: مطابق DIN EN 12266-1
راهنمای خرید
- قطر لوله (DN): باید دقیقاً با قطر داخلی لوله شما یکسان باشد (رنج موجود: DN50 تا DN500).
- فشار کاری خط: برای فشار تا ۱۰ بار همین مدل PN10 مناسب است؛ برای فشار بالاتر مدل PN16 یا PN25 را انتخاب کنید.
- دمای سیال: برای آب معمولی این مدل کافی است؛ برای آب گرم، نسخه اختصاصی مخصوص خطوط آب گرم موجود است.
- نیاز به اتوماسیون: در صورت نیاز، امکان نصب عملگر برقی یا پنوماتیک روی این شیر وجود دارد.
راهنمای نصب و بهره‌برداری
- برای بستن شیر، فلکه را در جهت عقربه‌های ساعت بچرخانید؛ برای باز کردن، خلاف جهت عقربه‌ها.
- فضای کافی بالای شیر برای بالا آمدن ماردون هنگام باز شدن در نظر بگیرید.
- نصب روی خط بین دو فلنج استاندارد انجام می‌شود.
نگهداری و سرویس دوره‌ای
یکی از مزیت‌های اصلی این شیر، امکان تعمیر و تعویض قطعات داخلی (مثل واشرها و اورینگ‌ها) بدون نیاز به خارج کردن کامل شیر از خط لوله است؛ این موضوع زمان و هزینه تعمیرات را به‌شدت کاهش می‌دهد.
سوالات متداول
شیر کشویی بهتر است یا شیر پروانه‌ای؟
برای قطع‌ووصل کامل با حداقل افت فشار، شیر کشویی بهتر است. برای کنترل تدریجی جریان یا فضای نصب محدود، شیر پروانه‌ای مناسب‌تر است.
آیا می‌شود این شیر را با عملگر برقی خودکار کرد؟
بله، بدنه این شیر برای نصب عملگر برقی یا پنوماتیک آماده است.
چرا میله (ماردون) موقع باز شدن بالا می‌آید؟
این طراحی رایج شیر کشویی است و یک مزیت هم دارد: فقط با نگاه کردن به ارتفاع میله، می‌توانید بفهمید شیر باز است یا بسته، بدون نیاز به باز کردن پوشش.
برای انتخاب سایز و کلاس فشار مناسب پروژه‌تان، همین حالا با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدمحصولات مرتبط از خانواده شیرآلات میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر کشویی زبانه لاستیکی PN10 میراب — مدل GSF
معروف به شیر کشویی میراب، Resilient Seated Gate Valve و شیر دروازه‌ای زبانه لاستیکی در تأسیسات آب، فاضلاب و کشاورزی

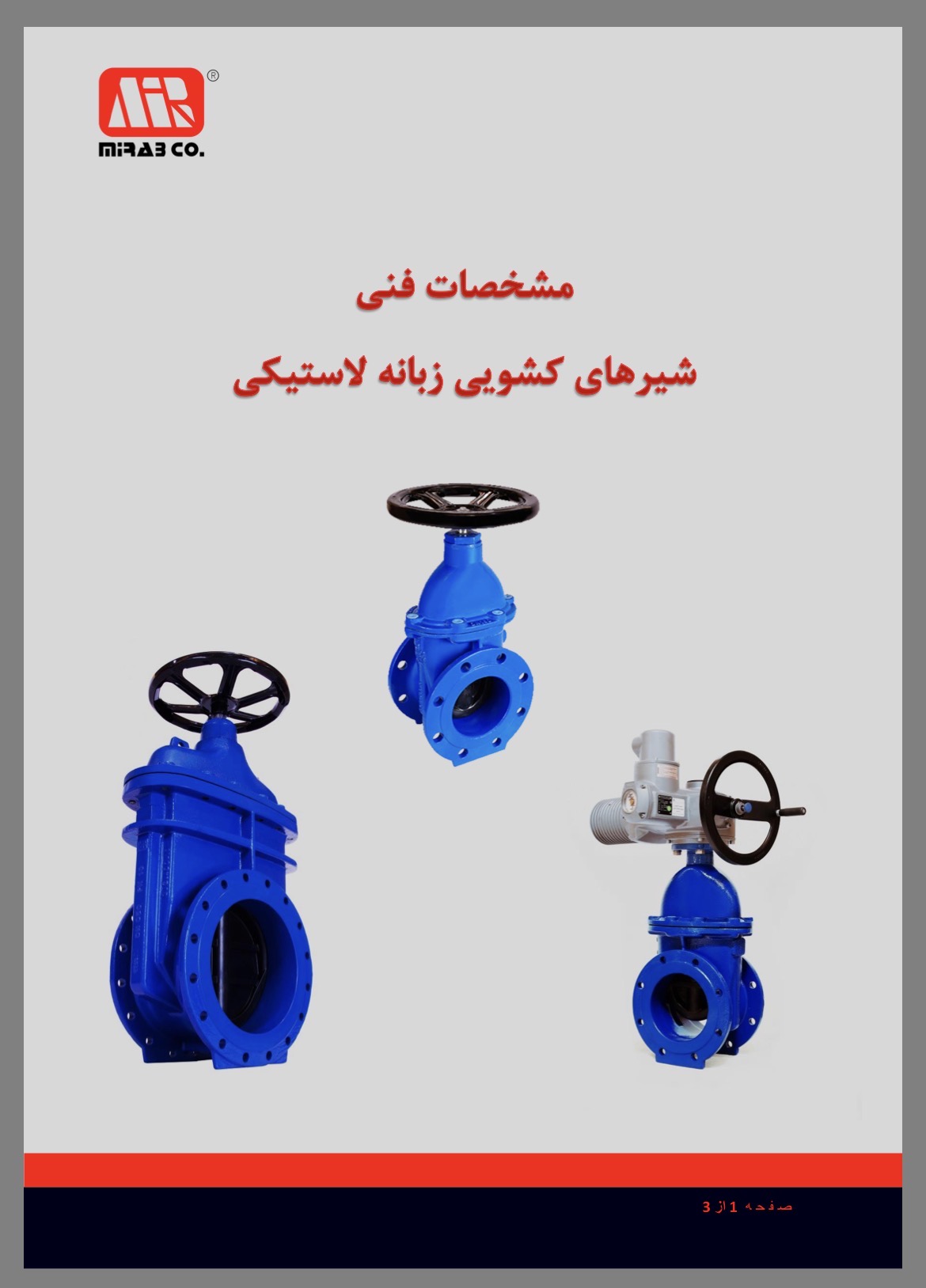

کاتالوگ رسمی میراب — مشخصات کلی GSF
مقطع و شماره‌گذاری قطعات

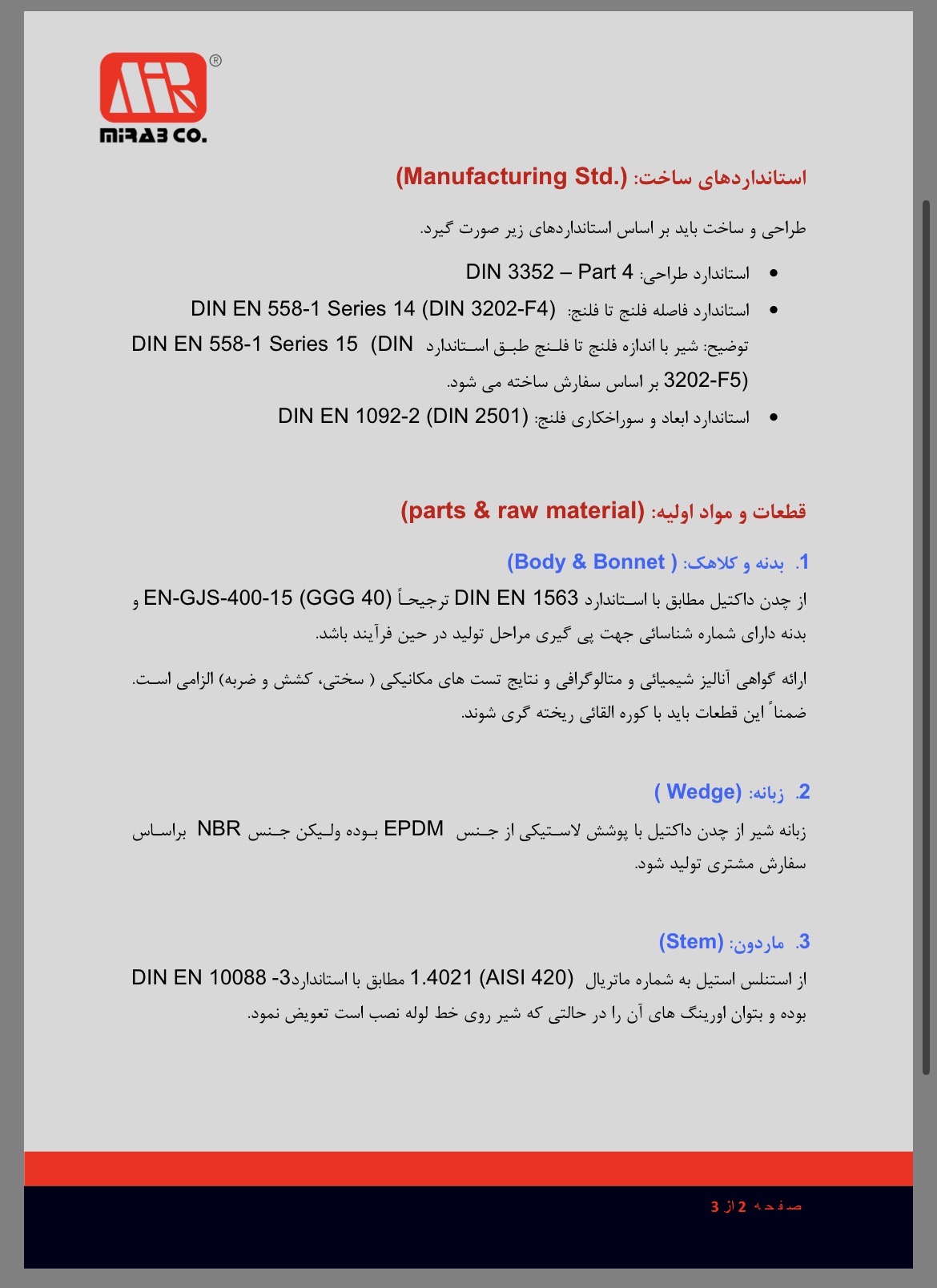

جدول جنس قطعات

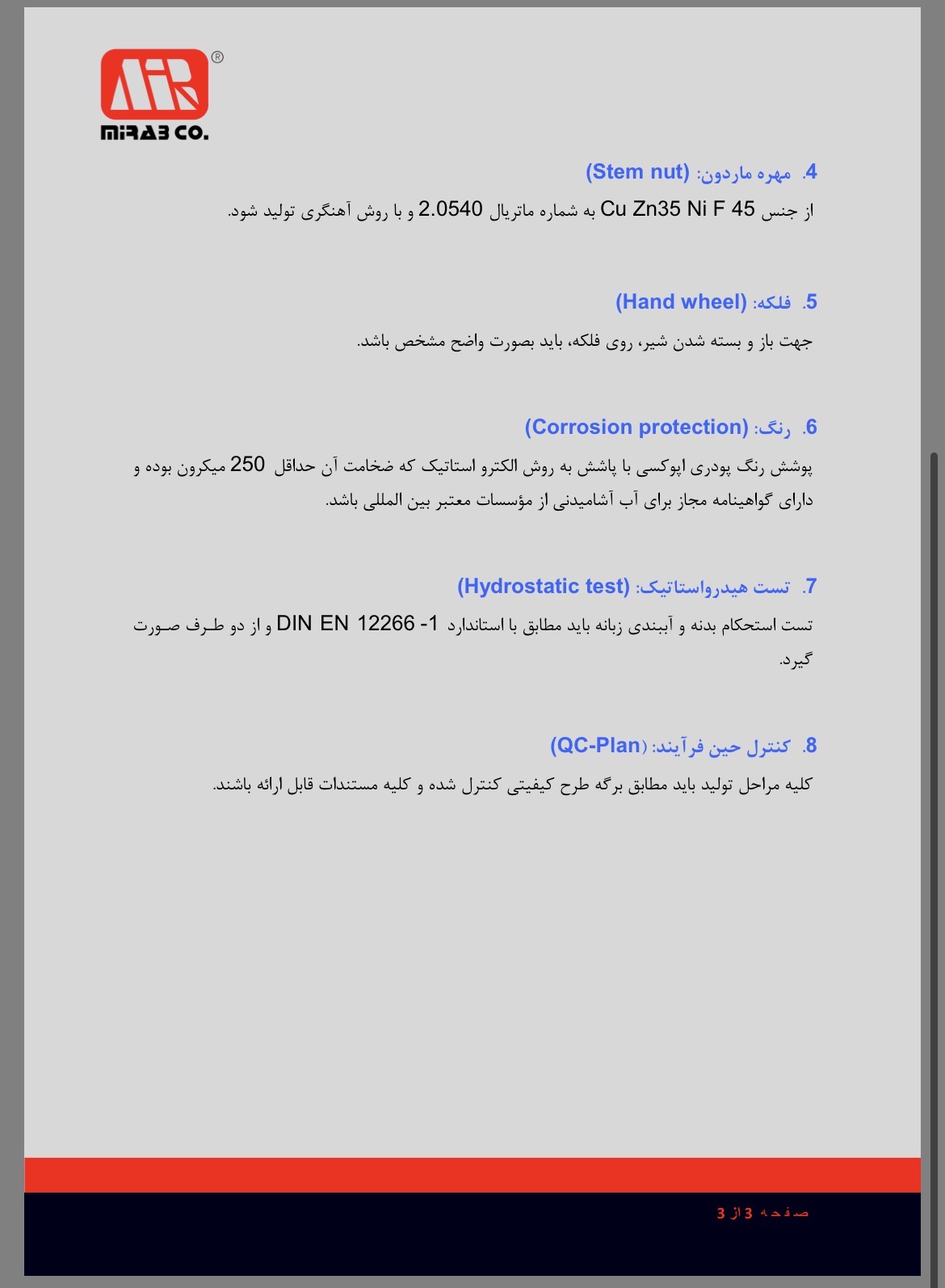

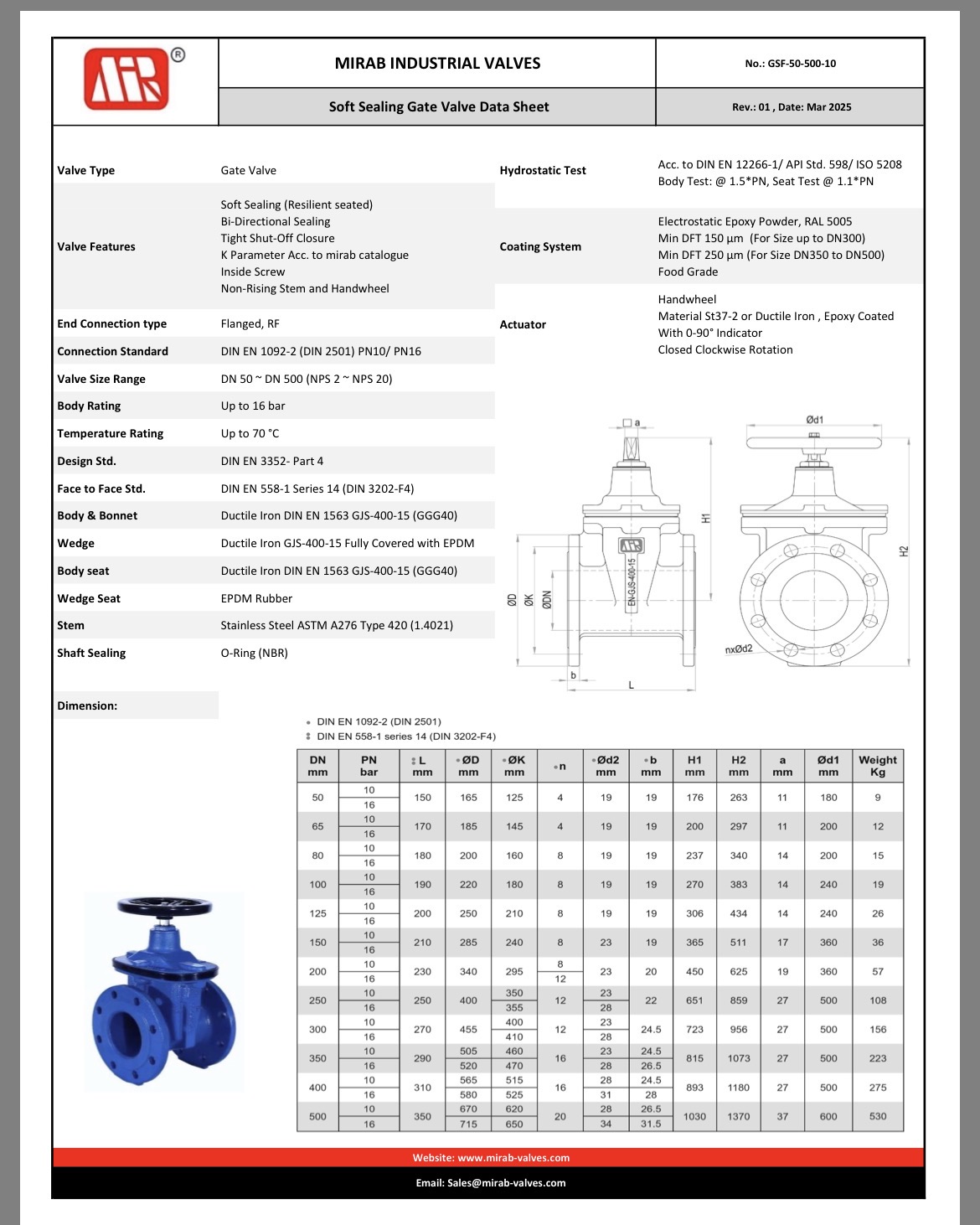

دیتاشیت فنی — ابعاد و وزن PN10
فشار کاریPN 10
رنج DN50 – 500
بدنهDuctile Iron
زبانهEPDM Coated
✓ نقاط قوت
- ⚙زبانه (گیت) از هسته چدنی با روکش کامل لاستیک EPDM؛ آب‌بندی کامل با حداقل گشتاور چرخش ماردون
- ⚙در حالت کاملا باز، مسیر عبور آب کاملا صاف است و تقریباً هیچ افت فشاری ایجاد نمی‌کند
- ⚙قیمت مناسب نسبت به وزن شیر و عملکرد بسیار ساده (فقط چرخش فلکه)
- ⚙قابل استفاده برای آب خام، آب تصفیه‌شده و پساب
- ⚙تعمیرات ساده، بدون نیاز به خارج کردن شیر از خط لوله
- ⚙ماردون با رزوه رول‌شده، مقاومت مکانیکی بالایی دارد و راهنمای زبانه اصطکاک بین بدنه و زبانه را کاهش می‌دهد
- ⚙امکان نصب عملگر برقی یا پنوماتیک روی همین شیر وجود دارد
! نکات قابل توجه
- ⚙جهت چرخش برای بسته شدن، ساعتگرد و برای باز شدن، پادساعتگرد است
- ⚙پوشش رنگ باید متناسب با دمای محیط نصب انتخاب شود (جدول کامل در بخش مشخصات فنی)
- ⚙اگر فشار کاری خط لوله شما بیشتر از ۱۰ بار است، مدل PN16 یا PN25 همین سری را انتخاب کنید
- ⚙جنس ماردون و لاستیک آب‌بندی بر اساس نوع سیال و دمای کاری قابل تغییر است؛ قبل از سفارش با کارشناسان میراب هماهنگ کنید
تفاوت شیر کشویی با شیر پروانه‌ای شیر کشویی در حالت کاملا باز، هیچ قطعه‌ای داخل مسیر جریان ندارد و افت فشار تقریباً صفر است؛ برای همین برای خطوط اصلی انتقال آب که قطع‌ووصل کامل (نه کنترل جریان) نیاز دارند مناسب‌تر است. شیر پروانه‌ای سبک‌تر و ارزان‌تر است و هم برای قطع‌ووصل هم برای کنترل میزان جریان قابل استفاده است، اما همیشه دیسک آن (هر چند کم) داخل مسیر جریان باقی می‌ماند.
جمع‌بندی
برای خطوط اصلی آب شرب، آب خام و فاضلاب که نیاز به قطع‌ووصل کامل و بدون افت فشار دارید، شیر کشویی زبانه لاستیکی میراب با بدنه چدن داکتیل EN-GJS-400-15، زبانه با روکش کامل EPDM و فشار کاری PN10، گزینه‌ای مطمئن و اقتصادی است.
GSF RESILIENT SEATED DUCTILE IRON BODY EPDM COATED WEDGE PN 10 DN 50-500
جدول کامل ابعاد و وزن PN10 (طبق کاتالوگ رسمی میراب — MB-0404F)
DN
L طول
ØD فلنج
ØK سوراخ
n
Ød2
H1
H2
وزن(kg)
50
150
165
125
4
19
176
263
9
65
170
185
145
4
19
200
297
12
80
180
200
160
8
19
237
340
15
100
190
220
180
8
19
270
383
19
125
200
250
210
8
19
306
434
26
150
210
285
240
8
23
365
511
36
200
230
340
295
8
23
450
625
57
250
250
400
350
12
23
651
859
108
300
270
455
400
12
23
723
956
156
350
290
505
460
16
23
815
1073
223
400
310
565
515
16
28
893
1180
275
500
350
670
620
20
28
1030
1370
530
برای دیدن ستون‌های بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلی‌متر (mm) است. H1 ارتفاع شیر تا زیر فلکه و H2 ارتفاع کامل شیر (فلکه بسته) است. تست فشار مطابق استاندارد DIN EN 12266-1 انجام می‌شود؛ جدول کامل مقادیر تست در کاتالوگ رسمی موجود است.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه و کلاهک
چدن داکتیل EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
زبانه (گیت)
هسته چدنی EN-GJS-400-15، روکش کامل با لاستیک EPDM
ماردون (استم)
استینلس استیل DIN EN 10088-3 / 1.4021 (سایر گریدها به سفارش)
مهره ماردون
برنج مخصوص — DIN EN 12163 / 2.0540
اورینگ و گردگیر
NBR / EPDM
استاندارد طراحی
DIN 3352 Part 4 / INSO 3363-4
استاندارد ابعاد فلنج اتصال
DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class 150
استاندارد طول شیر (فلنج تا فلنج)
DIN EN 558-1 Series 14 (DIN 3202-F4)
پوشش رنگ
اپوکسی پودری RAL 5005 (تا 70°C) یا RAL 7001 (تا 110°C)؛ برای دمای بالاتر ZINGA یا سیلیکون آکریلیک RAL 9001
جهت بسته شدن
چرخش ساعتگرد ماردون
کاربرد
قطع‌ووصل کامل جریان آب خام، آب تصفیه‌شده و پساب در خطوط آب، فاضلاب و کشاورزی
