دسته‌بندی: انواع شیرآلات
نام محصول:شیر یکطرفه فنری برنجی
نام رایج:سوپاپ فنری / شیر چک ولو فنری
برند:کیز ایران (KIZZ IRAN)
مدل:KIZZ IRAN 507

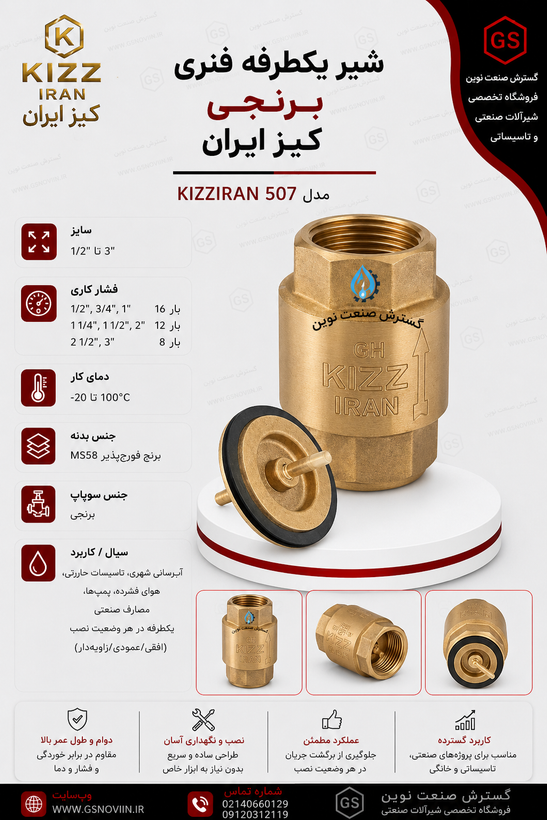

شیر یکطرفه فنری برنجی کیز ایران (سوپاپ برنجی)
KIZZ IRAN Brass Spring Check Valve
برند:کیز ایران
انواع سایز ها به اینچ
مشخصات
نام محصول
شیر یکطرفه فنری برنجی
نام رایج
سوپاپ فنری / شیر چک ولو فنری
برند
کیز ایران (KIZZ IRAN)
مدل
KIZZ IRAN 507
کد کالا
5070 تا 5077
نوع شیر
یکطرفه فنری
جنس بدنه اصلی
برنج فورج‌پذیر MS58
جنس درپوش
برنج فورج‌پذیر MS58
جنس سوپاپ
برنج
جنس واشر نگهدارنده
پلاستیک هوستافورم
جنس فنر
استیل ضدزنگ
جنس لاستیک آب‌بندی
NBR
نوع اتصال
رزوه‌ای
استاندارد رزوه‌ای
G / EN ISO 228
سایز
½ تا 3 اینچ
فشار کاری
PN16 / حداکثر 16 بار
دمای کاری
۲۰- تا ۱۰۰+ درجه سانتی‌گراد
موقعیت نصب
افقی، عمودی و تحت زاویه
عملکرد
جلوگیری از برگشت جریان سیال
استاندارد محصولات
استاندارد ملی ایران شماره 3664
توضیحات
معرفی محصول
شیر یکطرفه فنری برنجی کیز ایران
شناخته‌شده با نام‌های سوپاپ فنری، چک ولو فنری و شیر یکطرفه اسپرینگی (Spring Check Valve) در بازار شیرآلات ایران
شیر یکطرفه فنری — یا در بازار، سوپاپ فنری — همانند شیر یکطرفه دریچه‌ای، عبور سیال را تنها در یک جهت مجاز می‌داند؛ با این تفاوت کلیدی که بستن مسیر توسط نیروی فنر انجام می‌شود، نه فقط وزن دیسک.
نحوهٔ عملکرد این شیر فاقد هرگونه اهرم یا دستهٔ کنترلی خارجی است. با اعمال جریان به سطح سوپاپ، فنر پشت آن فشرده و مسیر باز می‌شود؛ به‌محض قطع یا کاهش فشار، نیروی فنر بلافاصله سوپاپ را به نشیمن‌گاه برمی‌گرداند و مسیر را می‌بندد — همین ویژگی باعث می‌شود، برخلاف نوع دریچه‌ای، این شیر در هر زاویه‌ای (افقی، عمودی و تحت زاویه) به‌درستی کار کند.
این محصول بیشتر در دهانه‌های ورودی پمپ‌های کف‌کش و چاهی، شبکه‌های آب‌رسانی شهری، تأسیسات حرارتی ساختمان، سیستم‌های هوای فشرده و پنوماتیک — جهت جلوگیری از ورود ذرات ریز و شن به سیستم‌های حساس پایین‌دست — کاربرد دارد.
این محصول توسط کیز ایران — یکی از شناخته‌شده‌ترین تولیدکنندگان شیرآلات برنجی در ایران (تأسیس ۱۳۶۳) و دارندهٔ گواهی CE — بر مبنای استانداردهای ملی و بین‌المللی تولید می‌شود.
سوپاپ فنری چک ولو فنری پمپ‌های کف‌کش و چاهی آب‌رسانی شهری تأسیسات حرارتی پنوماتیک
نقد و بررسی
نقد و بررسی تخصصی
شیر یکطرفه فنری برنجی کیز ایران — بررسی فنی
معروف به سوپاپ فنری و چک ولو فنری در بازار شیرآلات ایران

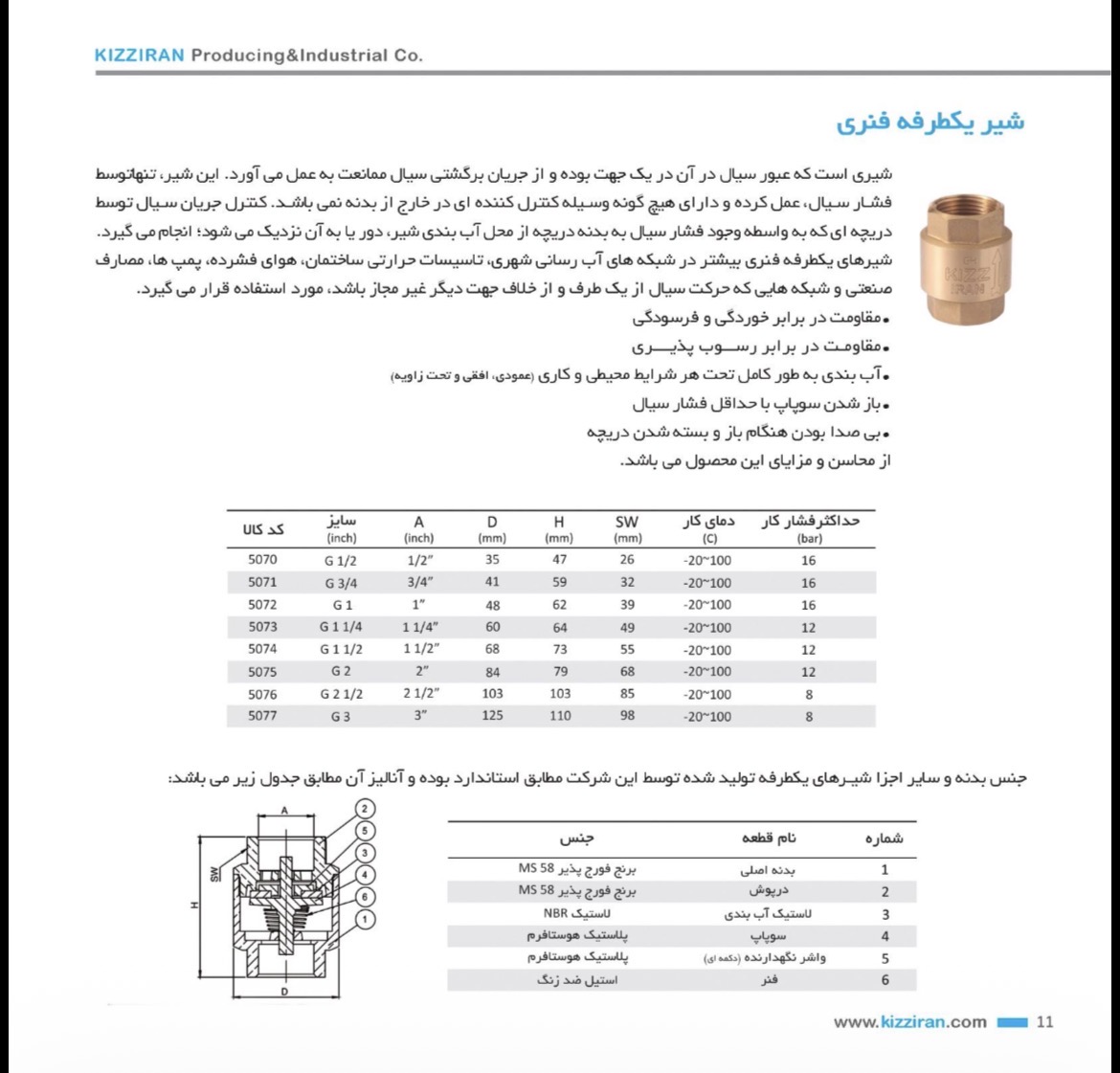

دیتاشیت فنی و جدول ابعاد — کد کالا 5070 تا 5077
فشار کاری 8–16 bar
دمای کاری -20~100°C
جنس بدنه MS58
رنج سایز 1/2"–3"
✓ نقاط قوت
- بدنه برنجی فورج MS58 با مقاومت بالا در برابر خوردگی و فرسودگی
- آب‌بندی کامل تحت هر شرایط نصب — افقی، عمودی و تحت زاویه
- باز شدن سوپاپ با حداقل فشار سیال، مناسب خطوط با فشار پایین
- فنر استیل ضد زنگ، بستن سریع و مطمئن دریچه در برابر بازگشت جریان
- بی‌صدا بودن هنگام باز و بسته شدن دریچه
! نکات قابل توجه
- محدودهٔ دمای کاری -20 تا 100 درجه — به‌دلیل قطعات هوستافرمی، پایین‌تر از نوع دریچه‌ای فلزی (تا 200 درجه)
- فشار کاری مجاز با افزایش سایز کاهش می‌یابد (از 16 بار در سایز ½–1 اینچ تا 8 بار در سایز ½2–3 اینچ)
- وجود فنر می‌تواند افت فشار جزئی نسبت به نوع دریچه‌ای ساده ایجاد کند
تفاوت با شیر یکطرفه دریچه‌ای (چک ولو ساده) در نوع دریچه‌ای، بستن مسیر فقط با وزن دیسک انجام می‌شود و باید افقی یا عمودی رو به بالا نصب شود؛ در این مدل، فنر پشت سوپاپ بستن سریع‌تر و آب‌بندی مطمئن در هر زاویه‌ای از جمله نصب عمودی رو به پایین را ممکن می‌کند.
جمع‌بندی
برای خطوطی که نصب عمودی رو به پایین، زاویه‌دار یا نوسان فشار دارند و شیر یکطرفه دریچه‌ای معمولی پاسخ‌گو نیست، شیر یکطرفه فنری (سوپاپ فنری) برنجی کیز ایران با قابلیت نصب در هر جهت و آب‌بندی مطمئن، انتخاب مناسب‌تری است.
SPRING CHECK VALVE ANY ORIENTATION -20°C TO 100°C 8–16 BAR
