لرزهگیر بلادری چدنی مهاردار کلاس 150 – فلکسور پارس
انواع سایز ها به اینچ (مهاردار)
فلکسور پارس · نوع فلنچ‌گردان (بلادری)

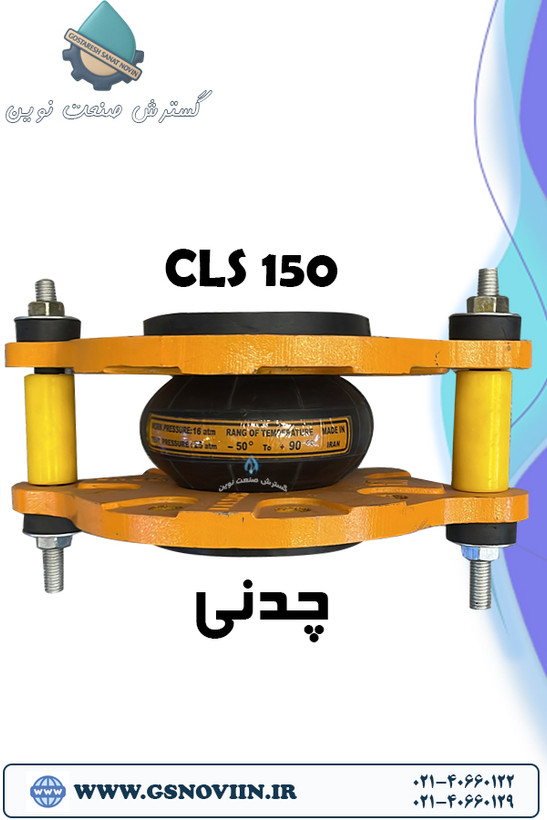

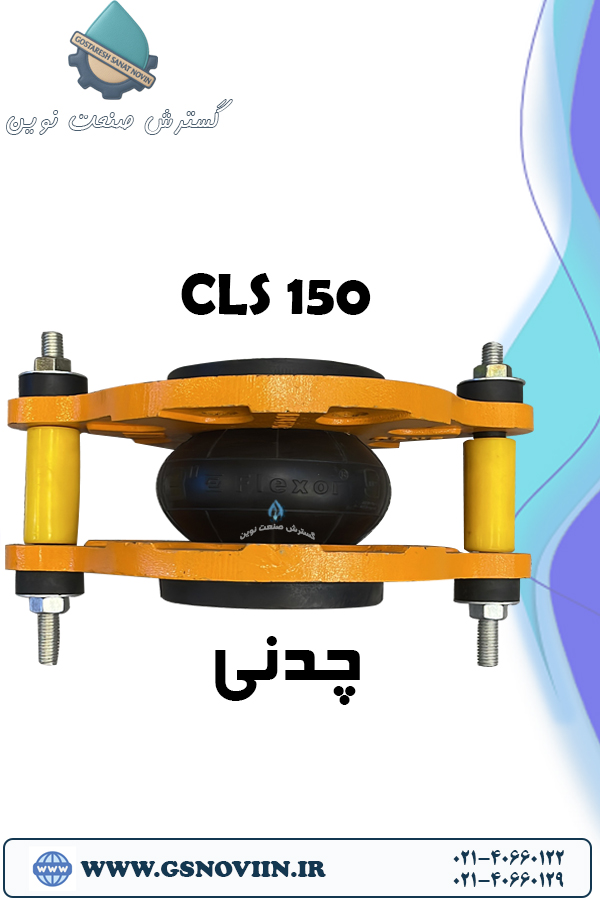

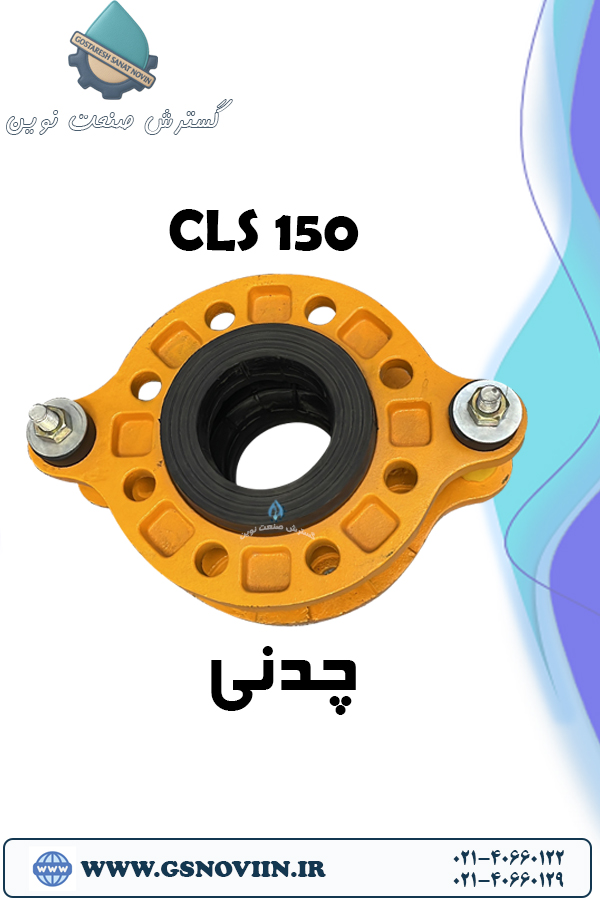

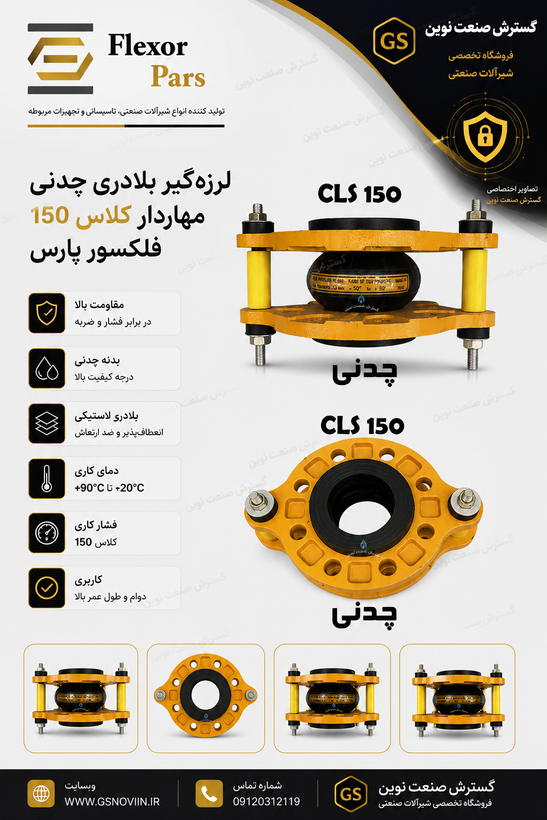

لرزهگیر بلادری چدنی مهاردار کلاس ۱۵۰
لرزهگیر لاستیکی فلکسور با فلنج چدنی آزادگردان (بلادری) مهاردار، مطابق استاندارد ANSI B16.5 Class 150. فلنج چدنی — جنس استاندارد کاتالوگ فلکسور برای این خانواده محصول — همراه با چرخش آزاد فلنج برای نصب سریع‌تر و تراز دقیق‌تر سوراخ پیچ‌ها.
Class 150استاندارد فلنج (ANSI B16.5)
چدنیجنس فلنج
DIN4809استاندارد بدنه لاستیکی
1"–12"رنج سایز (DN32–DN300)
4سال ضمانت
CLASS
150
150
نمای شماتیک فلنج آزادگردان با دایره پیچ استاندارد (غیر مقیاس)
- بدنه فلنج چدنی
- سوراخ پیچ روی دایره استاندارد (Bolt Circle)
- هسته لاستیکی مهاردار
تفاوت فنی
فلنج بلادری چیست و چه فرقی با فلنج ثابت دارد؟
در کاتالوگ رسمی فلکسور پارس، فلنج در دو حالت ارائه میشود: «فلنج گردان (بلادری)» و «فلنج ثابت (نبات)». این محصول از نوع بلادری مهاردار با فلنج چدنی — جنس استاندارد کاتالوگ — است.
مزیت اجرایی
برای کارگر نصاب
چون فلنج دور محور می‌چرخد، لازم نیست کل لرزهگیر رو بچرخونی تا سوراخ پیچ‌ها جفت بشه — فقط فلنج رو می‌چرخونی. نصب سریع‌تر و کمتر دردسر تو محل کارگاه.
مزیت طراحی
برای مهندس پروژه
در پروژه‌هایی که جهت سوراخ‌های فلنج خط لوله از پیش مشخص و ثابت است، نوع بلادری خطای تراز‌کاری حین Piping را کاهش می‌دهد و نیاز به تلورانس چرخشی کمتری در طراحی دارد.
استاندارد
بدنه DIN، فلنج چدنی ANSI Class 150
بدنه لاستیکی مطابق DIN4809 (استاندارد اصلی تولید فلکسور از ۱۳۶۳) و فلنج چدنی مطابق جدول رسمی ANSI B16.5 Class 150 تولید میشود.
بدنه
DIN 4809
استاندارد آلمانی طراحی و ساخت لرزهگیر لاستیکی.
فلنج
چدنی · ANSI B16.5 Class 150
جنس استاندارد کاتالوگ فلکسور برای این خانواده محصول، مطابق یکی از رایج‌ترین کلاس‌های فشاری صنعتی.
نظارت تولید
استاندارد ملی ایران
تولید تحت نظارت مؤسسه استاندارد و تحقیقات صنعتی ایران.
انتخاب سیال — مهم بخوانید
این محصول برای چه سیالی مناسب است؟
نوع فلنج (بلادری/مهاردار) و نوع ترکیب لاستیکی، دو انتخاب کاملاً مستقل از هم در کاتالوگ فلکسور هستند. «بلادری چدنی مهاردار» فقط نوع اتصال و جنس فلنج را مشخص می‌کند؛ سیال مناسب را ترکیب لاستیکی داخل بدنه تعیین می‌کند.
| ترکیب لاستیکی | سیال مناسب (طبق کاتالوگ) |
|---|---|
| NR/SBR (باند زرد) | آب و کاربردهای تأسیساتی عمومی |
| EPDM (باند قرمز) | مواد اسیدی، قلیایی، شیمیایی، مشتقات نفتی |
| NBR | روغن، سوخت، صنایع نفت و گاز و پتروشیمی |
| CR (Chloroprene) | به‌عنوان لایه محافظ خارجی در نوع باند زرد استفاده میشود |
⚠ هنگام سفارش این محصول، حتماً نوع سیال خط لوله خود را اعلام کنید تا ترکیب لاستیکی متناسب (از جدول بالا) انتخاب شود.
مشخصات فنی
جدول ابعاد — نوع فلنچ‌گردان (بلادری) مهاردار
ابعاد از کاتالوگ رسمی فلکسور پارس، بر حسب میلی‌متر.
| DN (mm) | اینچ | Min (mm) | Max (mm) | حداکثر جانبی (mm) |
|---|---|---|---|---|
| 32 | 1.1/4 | 100 | 150 | 10 |
| 40 | 1.1/2 | 100 | 150 | 10 |
| 50 | 2 | 100 | 150 | 10 |
| 65 | 2.1/2 | 100 | 150 | 10 |
| 80 | 3 | 100 | 150 | 15 |
| 100 | 4 | 100 | 150 | 15 |
| 125 | 5 | 100 | 150 | 20 |
| 150 | 6 | 100 | 150 | 20 |
| 200 | 8 | 100 | 150 | 20 |
| 250 | 10 | 100 | 150 | 25 |
| 300 | 12 | 100 | 150 | 25 |
استاندارد فلنج
ابعاد اتصال فلنج — ANSI B16.5 Class 150
| DN | اینچ | قطر خارجی D (mm) | قطر دایره پیچ k (mm) | تعداد پیچ | قطر سوراخ (mm) |
|---|---|---|---|---|---|
| 32 | 1.1/4 | 117.5 | 88.9 | 4 | 15.9 |
| 40 | 1.1/2 | 127.0 | 98.4 | 4 | 15.9 |
| 50 | 2 | 152.4 | 120.6 | 4 | 19.0 |
| 65 | 2.1/2 | 177.8 | 139.7 | 4 | 19.0 |
| 80 | 3 | 190.5 | 152.4 | 4 | 19.0 |
| 100 | 4 | 228.6 | 190.5 | 8 | 19.0 |
| 125 | 5 | 254.0 | 215.9 | 8 | 22.2 |
| 150 | 6 | 279.4 | 241.3 | 8 | 22.2 |
| 200 | 8 | 342.9 | 298.4 | 8 | 22.2 |
| 250 | 10 | 405.4 | 361.9 | 12 | 25.4 |
| 300 | 12 | 482.6 | 431.8 | 12 | 25.4 |
این ارقام مستقیماً و بدون ابهام از جدول «Flanges according to US standard ANSI B16.5 — Class 150» کاتالوگ استخراج شده‌اند.
راهنمای نصب
نکته فنی نصب
برای محافظت در برابر جریان‌های گردابی، لرزهگیر باید در فاصلهٔ حداقل ۱ تا ۱٫۵ برابر قطر لوله از دهانه مکش و دهش پمپ نصب شود.
لرزهگیر باید همیشه در حالت طبیعی (بدون کشش یا فشردگی اضافه) و بدون پیچش نصب گردد.
قبل از سفارش این‌ها را آماده کنید
چک‌لیست استعلام فنی
- قطر اسمی (DN بر حسب میلی‌متر) و تعداد
- نوع سیال (برای انتخاب ترکیب لاستیکی مناسب — الزامی)
- ماکزیمم فشار کاری و فشار تست (بار)
- ماکزیمم دمای کاری و دمای نصب (°C)
- نحوه نصب: افقی یا عمودی
- مشخصات فلنج: کلاس ۱۵۰ تأیید شود یا کلاس دیگر مدنظر است
مطالعه بیشتر
ادامه مطلب و دانلود کاتالوگ
توضیحات تکمیلی، راهنمای نصب و کاتالوگ کامل محصولات لرزهگیر صنعتی فلکسور پارس (لاستیکی و فلزی آکاردئونی) را در مقاله زیر بخوانید.
لرزهگیر صنعتی فلکسور پارس — لاستیکی و فلزی آکاردئونی
راهنمای نصب و کاتالوگ کامل در وبلاگ گسترش صنعت نوینسوالات متداول
پرسش‌های پرتکرار مشتریان
فلنج چدنی، جنس استاندارد فلکسور برای لرزه‌گیرهای لاستیکی معمول است و برای اکثر پروژه‌های صنعتی و تأسیساتی کفایت می‌کند. فلنج فولادی معمولاً برای شرایط فشار یا ضربه مکانیکی بالاتر انتخاب میشود.
در نوع بلادری، فلنج آزادانه حول محور خود می‌چرخد و نصاب می‌تواند بدون چرخاندن کل بدنه لاستیکی، سوراخ‌های فلنج را با سوراخ‌های فلنج خط لوله تراز کند؛ در نوع فلنج ثابت (نبات) این چرخش وجود ندارد.
نوع فلنج مستقل از نوع ترکیب لاستیکی است. سیال مناسب را ترکیب لاستیکی انتخابی تعیین می‌کند (آب → NR/SBR، مواد شیمیایی/اسیدی → EPDM، روغن و مشتقات نفتی → NBR) و باید هنگام سفارش اعلام شود.
بر اساس جدول گارانتی رسمی فلکسور پارس، لرزه‌گیرهای لاستیکی ۴ سال ضمانت دارند.
برای پروژه خود مشاوره فنی می‌خواهید؟
سایز، کلاس فلنج و ترکیب لاستیکی مناسب سیال شما را با تیم فنی گسترش صنعت نوین بررسی کنید.
همه اعداد و استانداردهای این صفحه از کاتالوگ رسمی فلکسور پارس استخراج شده است.
