دسته‌بندی: اتصالات لوله و تجهیزات صنعتی
نام محصول:مغزی سیاه توپی برزیل فیگور ۲۸۰
برند:توپی (Tupy)
ساخت کشور:برزیل
جنس:چدن مالیبل، بدون پوشش گالوانیزه (سیاه)

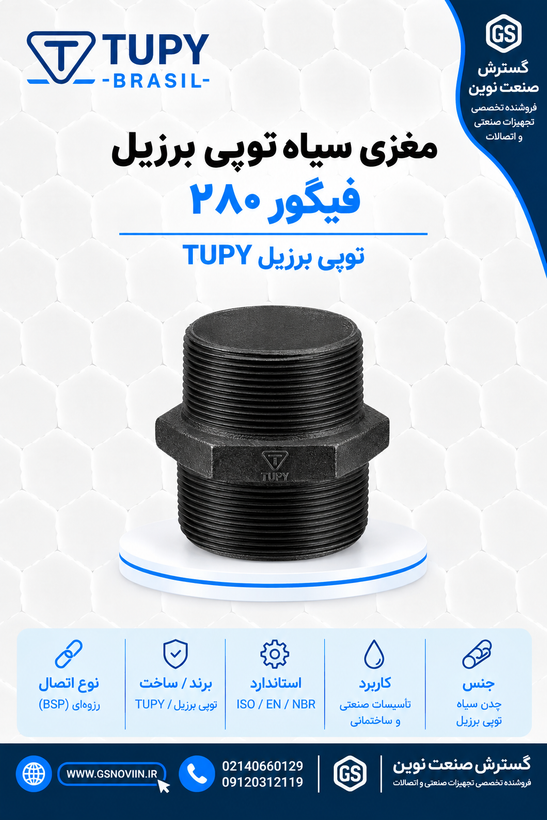

مغزی سیاه توپی برزیل فیگور ۲۸۰
TUPY Brazil Black Hex Nipple – Figure 280
برند:توپی برزیل
انواع سایز ها به اینچ
مشخصات
نام محصول
مغزی سیاه توپی برزیل فیگور ۲۸۰
برند
توپی (Tupy)
ساخت کشور
برزیل
جنس
چدن مالیبل، بدون پوشش گالوانیزه (سیاه)
استاندارد
ISO/EN/NBR N8
نوع اتصال
رزوه‌ای (BSP) - هر دو سر نری، با بخش شش‌ضلعی وسط
سایز
¼ تا ۶ اینچ
دما و فشار کاری
مطابق رده‌بندی استاندارد چدن مالیبل کلاس B (برای فشار ط
کاربرد
خطوط گاز خانگی، تجاری و صنعتی (طبق استاندارد نظام م
مزیت اصلی
وصل مستقیم دو دهانه مادگی به هم، مطابق الزام استاندارد برای خط گاز، مقاوم در برابر ترک
توضیحات
مغزی سیاه توپی برزیل (فیگور ۲۸۰) — کجا و در چه شرایطی استفاده میشود؟
راهنمای کامل کاربرد و نصب، بر اساس استاندارد ISO/EN/NBR N8 — برای مهندس طراح و نصاب اجرایی
مغزی سیاه چیست؟
مغزی (Hex Nipple) قطعه‌ای است که هر دو سرش رزوه‌ی خارجی (نری) دارد و یک بخش شش‌ضلعی در وسط آن برای گرفتن آچار تعبیه شده است. کاربرد اصلی آن، وصل کردن دو دهانه‌ی مادگی به هم است. فیگور ۲۸۰ ساخت توپی برزیل از چدن مالیبل، بدون پوشش گالوانیزه (نسخه‌ی سیاه) تولید میشود و مطابق استاندارد ISO/EN/NBR N8 است.
نکته مهم: طبق استانداردهای نظام مهندسی ساختمان ایران، در خطوط لوله‌کشی گاز توکار و روکار نباید از اتصالات گالوانیزه استفاده شود؛ برای این خطوط باید از اتصالات سیاه دنده‌ای مثل همین محصول استفاده کرد. همچنین این قطعه با «روپیچ توپیچ» (یک سر مادگی یک سر نری) و «بوشن» (هر دو سر مادگی) فرق دارد.
در چه مواردی کاربرد دارد؟
- خطوط لوله‌کشی گاز خانگی، تجاری و صنعتی طبق استاندارد نظام مهندسی
- وصل مستقیم دو دهانه‌ی مادگی مثل خروجی دو شیرآلات یا دو اتصال
- خطوط بخار و آب فشار متوسط که نیاز به قطعه‌ی سیاه (بدون پوشش) دارند
فشار و دمای کاری مجاز به سایز و شرایط پروژه بستگی دارد؛ برای خطوط با فشار طراحی بالا حتماً با کارشناس فنی مشورت کنید.
مناسب / نامناسب برای چه شرایطی است؟
✔ مناسب برای
- خطوط گاز طبق الزام استاندارد نظام مهندسی (سیاه، نه گالوانیزه)
- وصل دو دهانه‌ی مادگی هم‌سایز به هم
✘ مناسب نیست برای
- محیط‌های مرطوب که نیاز به مقاومت زنگ‌زدگی بالا دارند (باید نسخه گالوانیزه در خطوط غیر گاز استفاده شود)
- وصل دو دهانه‌ی نری به هم (باید بوشن بگیرید)
- تبدیل جنسیت رزوه (باید روپیچ توپیچ بگیرید)
جدول کامل مشخصات فنی
| سایز | DN (mm) | کد محصول | a (mm) | s (mm) | وزن سیاه (kg) | وزن گالوانیزه (kg) |
|---|---|---|---|---|---|---|
| ¼" | 8 | 1238002 | 36 | 19 | 0.030 | 0.031 |
| ⅜" | 10 | 1238003 | 38 | 22 | 0.038 | 0.039 |
| ½" | 15 | 1238004 | 47 | 27 | 0.060 | 0.060 |
| ¾" | 20 | 1238006 | 49 | 32 | 0.079 | 0.081 |
| 1" | 25 | 1238007 | 53 | 41 | 0.140 | 0.145 |
| 1¼" | 32 | 1238008 | 57 | 50 | 0.227 | 0.231 |
| 1½" | 40 | 1238009 | 59 | 55 | 0.272 | 0.272 |
| 2" | 50 | 1238010 | 68 | 70 | 0.491 | 0.505 |
| 2½" | 65 | 1238011 | 75 | 85 | 0.905 | 0.923 |
| 3" | 80 | 1238012 | 83 | 100 | 1.150 | 1.173 |
| 4" | 100 | 1238014 | 95 | 130 | 1.869 | 1.980 |
| 5" | 125 | 1238015 | 114 | 150 | 3.028 | 3.068 |
| 6" | 150 | 1238016 | 110 | 180 | 3.870 | 3.870 |
اعداد از کاتالوگ رسمی برند توپی برزیل استخراج شده است.
راهنمای نصب برای نصاب
- سایز رزوه هر دو دهانه‌ی مادگی مقصد را با دو سر مغزی مطابقت دهید.
- رزوه‌های بیرونی را با نوار تفلون مخصوص گاز آب‌بندی کنید.
- یک سر مغزی را داخل اولین دهانه ببندید و با آچار روی قسمت شش‌ضلعی محکم کنید.
- سر دوم را داخل دهانه‌ی بعدی ببندید و همان‌طور سفت کنید.
- پس از بستن، محل اتصال را با آب و صابون یا دتکتور نشتی گاز تست کنید و اجرا را توسط نصاب مجاز تایید بگیرید.
سوالات متداول
چرا برای خط گاز باید مغزی سیاه بخرم، نه گالوانیزه؟
طبق استانداردهای نظام مهندسی ساختمان، پوشش گالوانیزه ممکن است با گذر زمان پوسته‌پوسته شده و در شیرآلات یا رگولاتور گاز گیر کند؛ به همین دلیل اتصالات خط گاز باید سیاه و دنده‌ای باشند.
فرق مغزی با روپیچ توپیچ چیست؟
مغزی هر دو سرش نری است؛ روپیچ توپیچ یک سر مادگی و یک سر نری دارد. برای وصل دو دهانه‌ی مادگی باید مغزی استفاده کرد.
بزرگترین سایز موجود این مغزی سیاه چقدر است؟
بر اساس جدول فنی، این سری تا سایز ۶ اینچ (۱۵۰ میلیمتر) تولید میشود.
دانلود کاتالوگ فنی
برای مشاهده کامل رده‌بندی ابعاد، وزن و سایر اتصالات سری توپی برزیل (سیاه و گالوانیزه)، کاتالوگ رسمی را دانلود کنید: دانلود کاتالوگ PDF توپی برزیل
نقد و بررسی
مغزی سیاه توپی برزیل فیگور ۲۸۰ — چرا این انتخاب درست است؟
راهنمای خرید و تحلیل فنی صادقانه، قبل از تصمیم نهایی — از تیم فنی GSNOVIIN
خلاصه مطلب
مغزی، ساده‌ترین راه برای وصل کردن دو دهانه‌ی مادگی به هم است؛ هر دو سر آن رزوه‌ی خارجی (نری) دارد و یک قسمت شش‌ضلعی وسط آن برای گرفتن آچار تعبیه شده است. فیگور ۲۸۰ ساخت توپی برزیل بدون پوشش گالوانیزه (سیاه) عرضه میشود، چون طبق استانداردهای نظام مهندسی ساختمان ایران، در خطوط گاز توکار و روکار نباید از اتصالات گالوانیزه استفاده کرد و باید اتصالات سیاه دنده‌ای انتخاب شوند.
این مغزی سیاه برای شماست اگر...
- در حال لوله‌کشی گاز خانگی، تجاری یا صنعتی هستید و باید از اتصالات سیاه استفاده کنید
- می‌خواهید دو دهانه‌ی مادگی (مثل خروجی دو شیر یا دو اتصال) را مستقیماً به هم وصل کنید
- هنوز مطمئن نیستید مغزی بگیرید یا بوشن/روپیچ توپیچ (پایین همین صفحه توضیح داده شده)
نکته‌ی مهم: چرا سیاه، نه گالوانیزه؟
طبق مقررات نظام مهندسی ساختمان ایران، استفاده از اتصالات گالوانیزه در خطوط گاز مجاز نیست؛ دلیل اصلی آن، احتمال پوسته‌پوسته‌شدن لایه‌ی روی (زینک) در طول زمان و گیرکردن آن در رگولاتور یا شیرآلات گاز است. برای همین، مغزی خط گاز باید از نوع سیاه (بدون گالوانیزه) باشد؛ نسخه‌ی گالوانیزه‌ی همین قطعه فقط برای خطوط آب، هوا و بخار مناسب است.
مقایسه با گزینه‌های مشابه خانواده اتصالات
| قطعه | سر اول | سر دوم | کاربرد اصلی |
|---|---|---|---|
| مغزی سیاه (۲۸۰) | نری | نری | وصل دو دهانه‌ی مادگی به هم |
| روپیچ توپیچ سیاه | مادگی | نری | تبدیل جنسیت رزوه |
| بوشن سیاه | مادگی | مادگی | وصل دو لوله هم‌قطر در یک راستا |
دیدگاه فنی — هم برای مهندس، هم برای نصاب
برای مهندس طراح
درج صحیح نسخه‌ی سیاه به‌جای گالوانیزه در فهرست فنی خط گاز، از مغایرت با ضوابط نظام مهندسی و رد شدن در بازرسی گاز شهری جلوگیری می‌کند.
برای نصاب اجرایی
قسمت شش‌ضلعی وسط مغزی باعث میشود بدون نیاز به گیره یا انبردست، فقط با یک آچار معمولی هر دو سر را محکم کنید؛ در فضای تنگ زیر کنتور گاز این تفاوت کار را سریع‌تر می‌کند.
چرا از GSNOVIIN بخریم؟
اصالت کالاتامین مستقیم از تولیدکننده/نمایندگی رسمی
مشاوره فنی رایگانراهنمایی برای انتخاب نوع درست قطعه بر اساس کاربرد
ارسال به سراسر کشوربرای پروژه‌های تک و عمده
سوالات پرتکرار خریداران
آیا می‌توان به‌جای مغزی سیاه از نسخه گالوانیزه در خط گاز استفاده کرد؟
خیر؛ طبق استانداردهای نظام مهندسی ساختمان، برای خطوط گاز توکار و روکار باید از اتصالات سیاه استفاده شود، نه گالوانیزه.
فرق مغزی با روپیچ توپیچ و بوشن چیست؟
مغزی هر دو سرش نری است؛ روپیچ توپیچ یک سر مادگی و یک سر نری دارد؛ بوشن هر دو سرش مادگی است. انتخاب بر اساس جنسیت دو دهانه‌ای است که باید به هم وصل شوند.
برای خرید عمده پروژه، تخفیف پلکانی دارید؟
بله، برای سفارش عمده و پروژهای قیمت پلکانی اعلام میشود؛ کافیست سایز و تعداد مورد نیاز را به کارشناسان فروش اعلام کنید.
پیشنهاد تکمیلی برای پروژه شما
سوال فنی دارید یا می‌خواهید سفارش ثبت کنید؟
گسترش صنعت نوین (GSNOVIIN) — فروشگاه تخصصی شیرآلات صنعتی و اتصالات
این متن نظر تحلیلی فروشگاه بر اساس مشخصات فنی رسمی محصول است و ادعای رتبه‌بندی یا نظر ثبت‌شده مشتری نیست.
