نام محصول :سهراهی مساوی سیاه توپی برزیل فیگور ۱۳۰
برند:توپی (Tupy)
ساخت کشور:برزیل
جنس:چدن مالیبل، بدون پوشش گالوانیزه (سیاه)

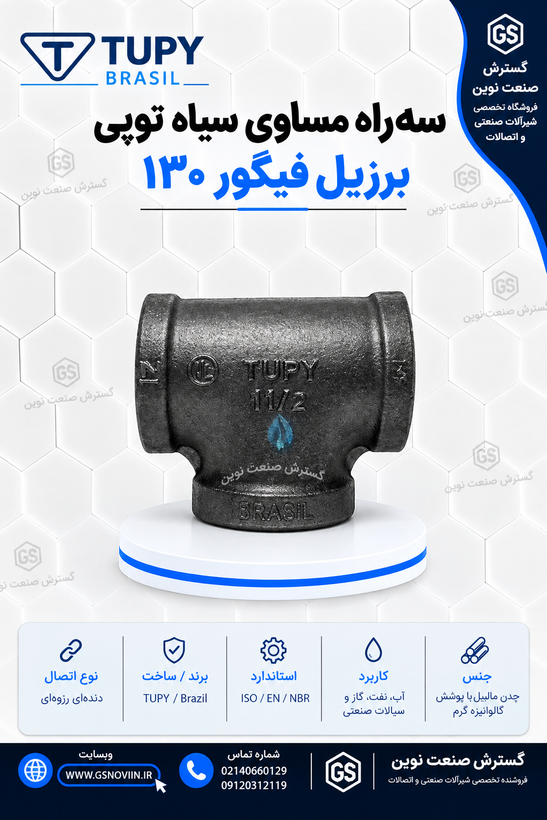

سهراه مساوی سیاه توپی برزیل فیگور ۱۳۰
TUPY Black Equal Tee
برند:توپی برزیل
انواع سایز ها به اینچ
مشخصات
نام محصول
سهراهی مساوی سیاه توپی برزیل فیگور ۱۳۰
برند
توپی (Tupy)
ساخت کشور
برزیل
جنس
چدن مالیبل، بدون پوشش گالوانیزه (سیاه)
استاندارد
ISO/EN/NBR B1
نوع اتصال
رزوه‌ای (BSP) - هر سه سر مادگی هم‌قطر
سایز
¼ تا ۶ اینچ
دما و فشار کاری
مطابق رده‌بندی استاندارد چدن مالیبل کلاس B (برای فشار طراحی بالا استعلام بگیرید)
کاربرد
خطوط گاز رزوه‌ای داخلی، هوای فشرده و بخار فشار پایین در محیط خشک
مزیت اصلی
هزینه کمتر نسبت به نسخه گالوانیزه، مقاوم در برابر ترک، مناسب انشعاب‌گیری هم‌قطر بدون جوشکاری
توضیحات
سهراهی مساوی سیاه توپی برزیل (فیگور ۱۳۰) — کجا و در چه شرایطی استفاده میشود؟
راهنمای کامل کاربرد و نصب، بر اساس استاندارد ISO/EN/NBR B1 — برای مهندس طراح و نصاب اجرایی
سهراهی مساوی سیاه چیست؟
سهراهی مساوی، اتصالی رزوه‌ای با سه دهانه هم‌قطر است که برای گرفتن یک انشعاب جدید با همان سایز لوله‌ی اصلی استفاده میشود. فیگور ۱۳۰ ساخت توپی برزیل از چدن مالیبل ساخته میشود و مطابق استاندارد ISO/EN/NBR B1 است. نسخه‌ی سیاه آن بدون پوشش گالوانیزه عرضه میشود و هر سه دهانه‌اش رزوه‌ی داخلی (مادگی) دارند.
نکته مهم: نسخه‌ی سیاه و گالوانیزه از نظر ابعاد و استاندارد یکسان‌اند؛ تفاوت فقط در پوشش ضد زنگ است. نسخه‌ی سیاه معمولاً برای خطوط گاز و محیط‌های خشک داخلی انتخاب میشود.
در چه خطوطی کاربرد دارد؟
- خطوط گاز رزوه‌ای داخلی که نیاز به مقاومت گالوانیزه در برابر رطوبت ندارند
- خطوط هوای فشرده و بخار فشار پایین در محیط خشک
- انشعاب‌گیری هم‌قطر از خط اصلی در تاسیسات صنعتی و ساختمانی
- پروژه‌هایی که محدودیت بودجه دارند و نیازی به مقاومت گالوانیزه نیست
برای خطوط گاز، رعایت مقررات نصب گاز کشور و استفاده از نصاب مجاز الزامی است. فشار و دمای کاری مجاز به سایز و شرایط پروژه بستگی دارد؛ برای فشار طراحی بالا با کارشناس فنی مشورت کنید.
مناسب / نامناسب برای چه شرایطی است؟
✔ مناسب برای
- خطوط گاز و محیط‌های خشک داخلی
- لوله‌های فولادی رزوه‌شده با رزوه استاندارد BSP
- پروژه‌هایی که هزینه اهمیت بیشتری نسبت به مقاومت زنگزدگی دارد
✘ مناسب نیست برای
- محیط مرطوب یا نصب روکار در معرض باران (نسخه گالوانیزه مناسب‌تر است)
- لوله با رزوه NPT بدون بوشن تبدیل مناسب
- خطوط با فشار/دمای بالاتر از رده مجاز چدن مالیبل
جدول کامل مشخصات فنی
| سایز | DN (mm) | کد محصول | a (mm) | z (mm) | وزن سیاه (kg) | وزن گالوانیزه (kg) |
|---|---|---|---|---|---|---|
| ¼" | 8 | 1244002 | 21 | 11 | 0.066 | 0.052 |
| ⅜" | 10 | 1244003 | 25 | 15 | 0.080 | 0.082 |
| ½" | 15 | 1244004 | 28 | 15 | 0.138 | 0.153 |
| ¾" | 20 | 1244006 | 33 | 18 | 0.220 | 0.234 |
| 1" | 25 | 1244007 | 38 | 21 | 0.305 | 0.316 |
| 1¼" | 32 | 1244008 | 45 | 26 | 0.449 | 0.463 |
| 1½" | 40 | 1244009 | 50 | 31 | 0.569 | 0.582 |
| 2" | 50 | 1244010 | 58 | 34 | 0.855 | 0.881 |
| 2½" | 65 | 1244011 | 69 | 42 | 1.344 | 1.373 |
| 3" | 80 | 1244012 | 78 | 48 | 1.969 | 2.032 |
| 4" | 100 | 1244014 | 96 | 60 | 3.760 | 3.670 |
| 5" | 125 | 1244015 | 115 | 75 | 5.770 | 6.051 |
| 6" | 150 | 1244016 | 131 | 91 | 10.435 | 10.740 |
اعداد از کاتالوگ رسمی برند توپی برزیل استخراج شده است.
راهنمای نصب برای نصاب
- سایز و نوع رزوه لوله (BSP) را با دهانه سهراهی مطابقت دهید.
- رزوه بیرونی لوله را با نوار تفلون یا خمیر آب‌بندی رزوه بپوشانید (برای خط گاز از تفلون مخصوص گاز استفاده کنید).
- سهراهی را با دست تا حد امکان روی رزوه ببندید، سپس با آچار لوله‌گیر محکم کنید؛ از گشتاور بیش از حد خودداری کنید.
- پس از بستن، محل اتصال را با آب و صابون یا دتکتور نشتی گاز/هوا تست کنید.
سوالات متداول
چرا برای خط گاز معمولاً نسخه سیاه انتخاب میشود؟
در بسیاری از خطوط گاز داخلی، مقاومت گالوانیزه در برابر رطوبت ضرورتی ندارد و نسخه سیاه هزینه کمتری دارد؛ رعایت مقررات نصب گاز محلی همچنان الزامی است.
آیا سهراهی سیاه با NPT سازگار است؟
خیر بدون بوشن تبدیل مناسب؛ این محصول با رزوه BSP تولید میشود و رزوه NPT پروفیل متفاوتی دارد که باعث نشتی میشود.
بزرگترین سایز موجود این سهراهی سیاه چقدر است؟
بر اساس جدول فنی، این سری تا سایز ۶ اینچ (۱۵۰ میلیمتر) تولید میشود.
دانلود کاتالوگ فنی
برای مشاهده کامل رده‌بندی ابعاد، وزن و سایر اتصالات سری توپی برزیل، کاتالوگ رسمی را دانلود کنید: دانلود کاتالوگ PDF توپی برزیل
نقد و بررسی
سهراهی مساوی سیاه توپی برزیل فیگور ۱۳۰ — چرا این انتخاب درست است؟
راهنمای خرید و تحلیل فنی صادقانه، قبل از تصمیم نهایی — از تیم فنی GSNOVIIN
خلاصه مطلب
سهراهی مساوی، پرکاربردترین قطعه برای انشعاب‌گیری هم‌قطر از یک خط لوله رزوه‌ای است. فیگور ۱۳۰ ساخت توپی برزیل در نسخه‌ی سیاه (بدون پوشش گالوانیزه) تولید میشود که برای خطوط گاز و محیط‌های خشک داخلی، انتخاب رایج‌تر و مقرون‌به‌صرفه‌تری نسبت به نسخه‌ی گالوانیزه است.
این سهراهی سیاه برای شماست اگر...
- پروژه‌ی شما خط گاز یا محیط خشک داخلی است که نیازی به مقاومت گالوانیزه ندارد
- می‌خواهید هزینه‌ی خرید نسبت به نسخه‌ی گالوانیزه کمتر باشد
- می‌خواهید از یک خط رزوه‌ای موجود، یک انشعاب هم‌قطر جدید بگیرید
مقایسه با گزینه‌های جایگزین
| معیار | سهراهی سیاه | سهراهی گالوانیزه | سهراهی جوشی فولادی |
|---|---|---|---|
| مقاومت به رطوبت/زنگزدگی | پایین‌تر | بالا | نیاز به پوشش جدا |
| هزینه خرید | کمتر | بیشتر | متغیر |
| رایج‌تر برای خط گاز داخلی | بله | خیر معمولاً | بستگی به طراحی دارد |
| سرعت نصب | سریع (بدون جوش) | سریع (بدون جوش) | نیاز به جوشکار |
دیدگاه فنی — هم برای مهندس، هم برای نصاب
برای مهندس طراح
انتخاب نسخه‌ی سیاه برای خطوط گاز و محیط‌های خشک، هزینه‌ی پروژه را بدون افت کیفیت عملکردی کاهش می‌دهد، چون مقاومت اضافه‌ی گالوانیزه در برابر رطوبت در این کاربردها ضرورتی ندارد.
برای نصاب اجرایی
چدن مالیبل نسبت به ریخته‌گری‌های ارزان‌قیمت مقاومت بیشتری زیر گشتاور آچار دارد، پس حتی در نسخه‌ی سیاه هم خطر ترک‌خوردگی حین نصب کمتر است.
چرا از GSNOVIIN بخریم؟
اصالت کالاتامین مستقیم از تولیدکننده/نمایندگی رسمی
مشاوره فنی رایگانراهنمایی برای انتخاب سیاه یا گالوانیزه
ارسال به سراسر کشوربرای پروژه‌های تک و عمده
سوالات پرتکرار خریداران
چه زمانی سیاه بگیرم و چه زمانی گالوانیزه؟
برای خطوط گاز، خطوط داخلی خشک و مواردی که هزینه اهمیت دارد، نسخه سیاه معمولتر است. برای محیط مرطوب، نصب روکار یا خطوط آب، نسخه گالوانیزه به‌خاطر مقاومت به زنگزدگی ترجیح داده میشود.
آیا سهراهی سیاه با NPT هم سازگار است؟
خیر بدون بوشن تبدیل مناسب؛ این محصول با رزوه BSP تولید میشود و رزوه NPT پروفیل متفاوتی دارد که باعث نشتی میشود.
برای خرید عمده پروژه، تخفیف پلکانی دارید؟
بله، برای سفارش عمده و پروژهای قیمت پلکانی اعلام میشود؛ کافیست سایز و تعداد مورد نیاز را به کارشناسان فروش اعلام کنید.
